Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3601D73W02 ( BM10-ECOMPACT )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

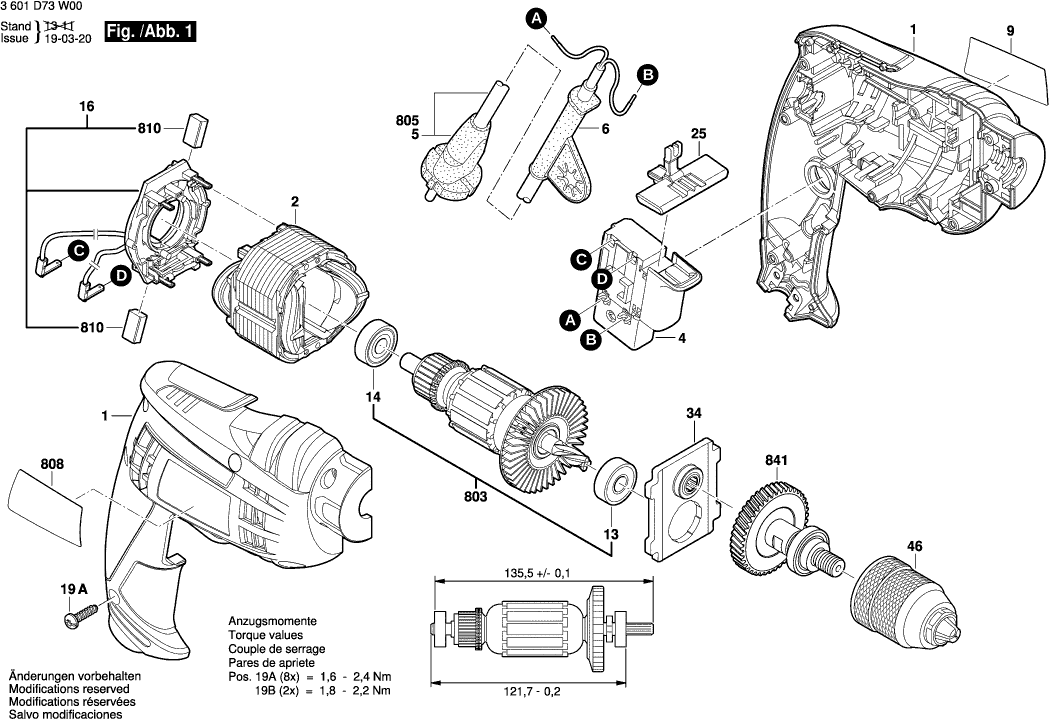

Zeichnungen der Bosch 3601D73W02 ( BM10-ECOMPACT )
Teileliste der Bosch 3601D73W02 ( BM10-ECOMPACT )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Gehäuse | ||||
| 1 | 2609101392 | 15.61 | 18.58 | |
| Polschuh 230V | ||||
| 2 | 1619P21238 | 13.90 | 16.54 | |
| Schalter | ||||
| 4 | 2607200623 | 12.21 | 14.53 | |
| Tülle Ø8,8 MM | ||||
| 6 | 2600707061 | 2.52 | 3.00 | |
| Firmenschild Würth | ||||
| 9 | 2609135072 | 2.18 | 2.59 | |
| Kugellager 8x22x7 | ||||
| 13 | 2609110153 | 5.27 | 6.27 | |
| Kugellager | ||||
| 14 | 2609110491 | 4.58 | 5.45 | |
| Bürstenplatte | ||||
| 16 | 2609120356 | 9.47 | 11.27 | |
| Schraube 4x16 | ||||
| 19 | 2603490022 | 1.00 | 1.19 | |
| Umkehrschalter | ||||
| 25 | 2609100618 | 1.00 | 1.19 | |
| Lagerbrücke | ||||
| 34 | 2609199158 | 5.96 | 7.09 | |
| Schnellspannbohrfutter | ||||
| 46 | 2608572196 | 50.23 | 59.77 | |
| Ankersatz 220-240V | ||||
| 803 | 2609120339 | 30.08 | 35.80 | |
| Netzanschlussleitung EU 4,15m 2 x 1,0mm H07 RN-F | ||||
| 805 | 1607000392 | 17.60 | 20.94 | |
| Typschild | ||||
| 808 | 2609135070 | 0.83 | 0.99 | |
| Kohlebürstensatz | ||||
| 810 | 2610391290 | 7.32 | 8.71 | |
| Spindelgruppe | ||||
| 841 | 2609120407 | 15.61 | 18.58 | |
