Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3611B4A081 ( GBH3-28DFR )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

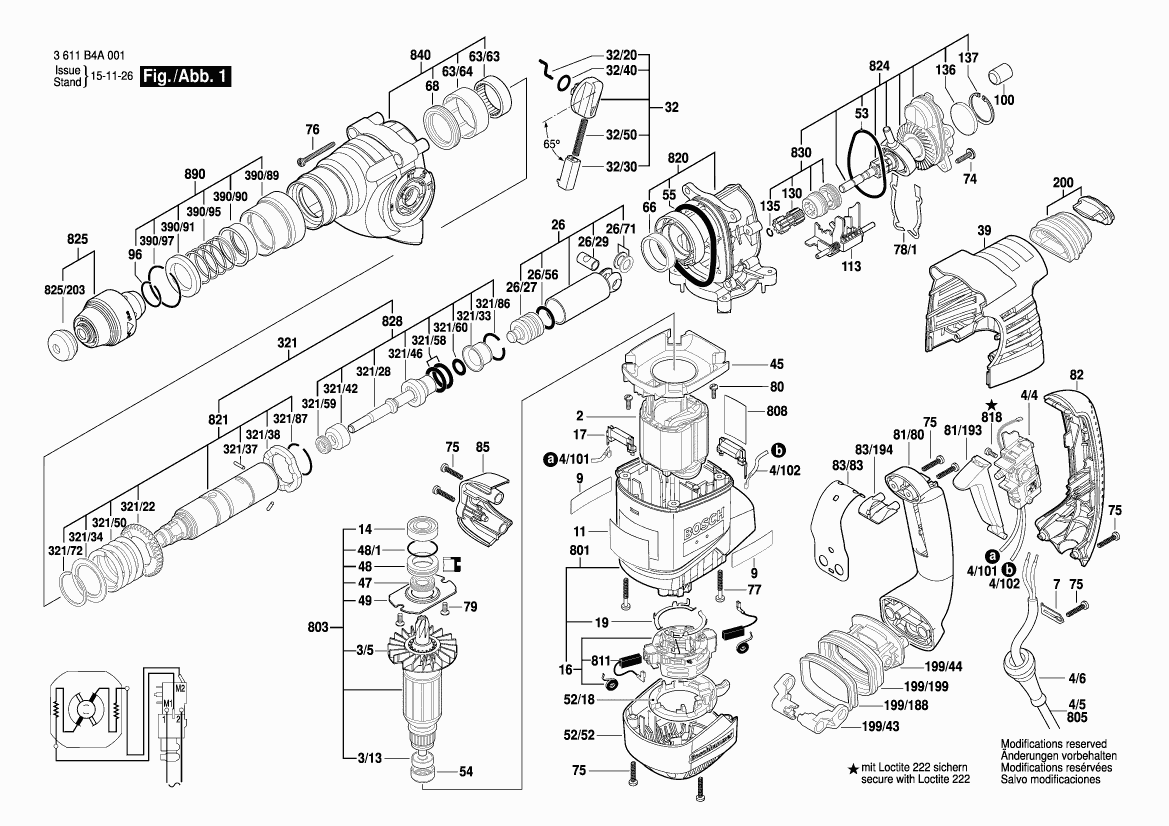

Zeichnungen der Bosch 3611B4A081 ( GBH3-28DFR )

Teileliste der Bosch 3611B4A081 ( GBH3-28DFR )

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer
Polschuh 230-240V
2 2604220549 33.33 39.66
Rillenkugellager 7x19x6
3/13 1610905032 4.58 5.45
Lüfter
3/5 1616610104 7.32 8.71
Verbindungsleitung
4/101 1614490015 2.52 3.00
Verbindungsleitung
4/102 1614490016 2.52 3.00
Schalter
4/4 1617200127 26.62 31.68
Netzanschlussleitung CN 4,15m 2 x 1,0mm H07 RN-F
4/5 1614460073 22.88 27.23
Tülle Ø7,3-Ø8,6x66 MM
4/6 1600703034 2.18 2.59
Befestigungsschelle
7 1601302017 1.00 1.19
Firmenschild
9 160111C0UU 2.18 2.59
Hinweisschild
11 1611110Z43 2.18 2.59
Rillenkugellager
14 1610905044 7.32 8.71
Bürstenplatte
16 1614336064 17.60 20.94
Entstörfilter
17 1614465011 5.96 7.09
Schaltkontakt
19 1611329024 1.32 1.57
Hammerkolben
26 16170006A5 37.50 44.62
Schläger
26/27 1610311019 17.60 20.94
Kolbenbolzen
26/29 1600A01TD0 3.71 4.41
O-Ring 17,0x3,0 MM GRUEN
26/56 1610210121 2.18 2.59
Führungsscheibe
26/71 1610100016 1.32 1.57
Knebelgriff SCHWARZ
32 1612026151 12.21 14.53
Mitnehmerstift
32/20 1614690009 3.04 3.62
Schalterknopf ROT
32/30 1612026035 1.32 1.57
O-Ring 10,5x2,7 MM
32/40 1610210046 1.90 2.26
Druckfeder
32/50 1614611006 3.04 3.62
Getriebedeckel BLAU
39 1615808102 11.02 13.11
Luftleitring
45 1610591046 1.32 1.57
Radial-Wellendichtring
47 1610283047 10.68 12.71
Lagerring
48 1610290102 5.96 7.09
O-Ring 24,0x2,0 MM
48/1 1610210208 1.32 1.57
Lagerschild
49 1615700044 1.90 2.26
Schaltring
52/18 1610290098 3.71 4.41
Abdeckkappe SCHWARZ
52/52 1615108154 8.48 10.09
O-Ring
53 1610210245 2.52 3.00
Zwischenring
54 1600502023 1.90 2.26
Dichtring 63,0x5,0 MM
55 1610210206 5.27 6.27
Nadelhülse Ø30xØ37x12 MM
63/63 1610910063 5.27 6.27
Buchse
63/64 1610390069 1.90 2.26
Gleitlager
66 1610202021 2.18 2.59
Radial-Wellendichtring
68 1610283036 6.53 7.77
Torx-Linsenschraube
74 160343000V 1.00 1.19
Torx-Linsenschraube 4x20
75 2603490023 1.00 1.19
Torx-Linsenschraube 4x40
76 2603490027 1.00 1.19
Gewindefurchschraube M4x30 DIN7500-1 T-20
77 1613490017 2.18 2.59
Ausgleichscheibe 0,3 MM
78/1 1600A003TA 1.00 1.19
Ausgleichscheibe 0,15 MM
78/1 1600A004FU 1.00 1.19
Ausgleichscheibe 0,45 MM
78/1 1600A004FV 1.00 1.19
Gewindefurchschraube
79 1613435023 1.00 1.19
Linsenkopfschraube
80 1613435038 1.00 1.19
Schaltklinke ROT
81/193 1612026126 2.18 2.59
Handgriff BLAU
81/80 1615133033 9.47 11.27
Griffschale SCHWARZ
82 16170006AE 10.68 12.71
Schraubplatte SCHWARZ
83/194 1610099013 1.90 2.26
Blattfeder
83/83 1614690008 4.58 5.45
Deckel
85 1615500404 2.52 3.00
Sprengring
96 1614601046 1.32 1.57
Dämpfungsgummi
100 1610026003 1.32 1.57
Schaltgruppe
113 1616325002 10.68 12.71
Zusatzhandgriff
120 160202508Y 20.39 24.26
Zusatzhandgriff
120/120 160202507H 9.47 11.27
Spannband Ø50 MM
120/124 1611316021 2.52 3.00
Hammerschraube M8x80 MM
120/125 1613490001 7.32 8.71
Klemmhalter
120/802 1617000685 4.58 5.45
Zahnhülse
130 1616333049 15.61 18.58
Sprengring
135 1614601067 1.32 1.57
Filzscheibe
136 1610205017 1.00 1.19
Sicherungsring 30x1,2MM, DIN 472
137 2916660012 1.32 1.57
Spannelement
199/188 1610209008 3.04 3.62
Faltenbalg
199/199 1610284002 5.27 6.27
Kipphebel
199/43 1612099002 2.18 2.59
Kipphebelfuss SCHWARZ
199/44 1614611025 2.52 3.00
Faltenbalg
200 1610284007 5.27 6.27
Werkzeughalter
321 16170006BV 45.52 54.17
Stirnrad
321/22 1616312004 10.68 12.71
Schlagbolzen
321/28 1613124097 20.39 24.26
Aufnahmehülse
321/33 1610590020 5.96 7.09
Stützscheibe
321/34 1610190067 1.90 2.26
Zylinderstift DIN6325-2,5x12-RIKO
321/37 1613100019 1.32 1.57
Rastscheibe
321/38 1600A008AG 3.04 3.62
Anlaufring
321/42 1610102084 7.32 8.71
Führungsbuchse
321/46 1610390068 13.90 16.54
Druckfeder
321/50 1614615008 5.27 6.27
O-Ring 18,0x3,5 MM
321/58 1610210105 3.71 4.41
Wellendichtring
321/59 1600A009VC 2.52 3.00
O-Ring 9,5x3,5 MM
321/60 1610210209 1.32 1.57
Sprengring
321/72 1604601027 1.00 1.19
Sprengring
321/86 1614601034 1.90 2.26
Sprengring A22 DIN 7993
321/87 1604601028 1.00 1.19
Griffhülse
390/89 1600A00NC8 2.18 2.59
Bundhülse
390/90 1610590016 3.71 4.41
Stützring
390/91 1610200033 2.52 3.00
Druckfeder
390/95 1614643016 1.90 2.26
Sprengring
390/97 1614601047 1.32 1.57
Fettube 30 ML
661 1615430010 5.96 7.09
Tiefenanschlag SW 6x210 MM
688 1613001009 3.04 3.62
Motorgehäuse BLAU
801 1617000689 50.23 59.77
Anker 230V
803 1617000690 91.33 108.68
Typschild
808 160111A3H5 2.18 2.59
Kohlebürstensatz 10 x 1 617 000 525
811 1607000485 82.63 98.33
Kohlebürstensatz 220 V / 127 V
811 1617000525 9.47 11.27
Zylinderschraube M3x6,5-4.8
818 2603410001 1.32 1.57
Zwischenflansch
820 1617000A5J 30.08 35.80
Werkzeugaufnahme
821 16170006BU 67.98 80.90
Zwischenwelle
824 1617000A5K 61.93 73.70
Werkzeugaufnahme
825 1617000895 41.30 49.15
Schutzkappe
825/203 1610508047 1.90 2.26
Schlagbolzen
828 16170006A7 50.23 59.77
Zahnhülse
830 1617000698 30.08 35.80
Schlagwerkgehäuse SCHWARZ
840 1617000699 26.62 31.68
Griffhülse
890 1617000V41 9.47 11.27
Nicht mehr lieferbar, kein Ersatz
895 1615438426
