Bosch GCO 2000 Zeichnungen und Teile
Genaue Typennummer:
3 601 L17 200
3 601 L17 200

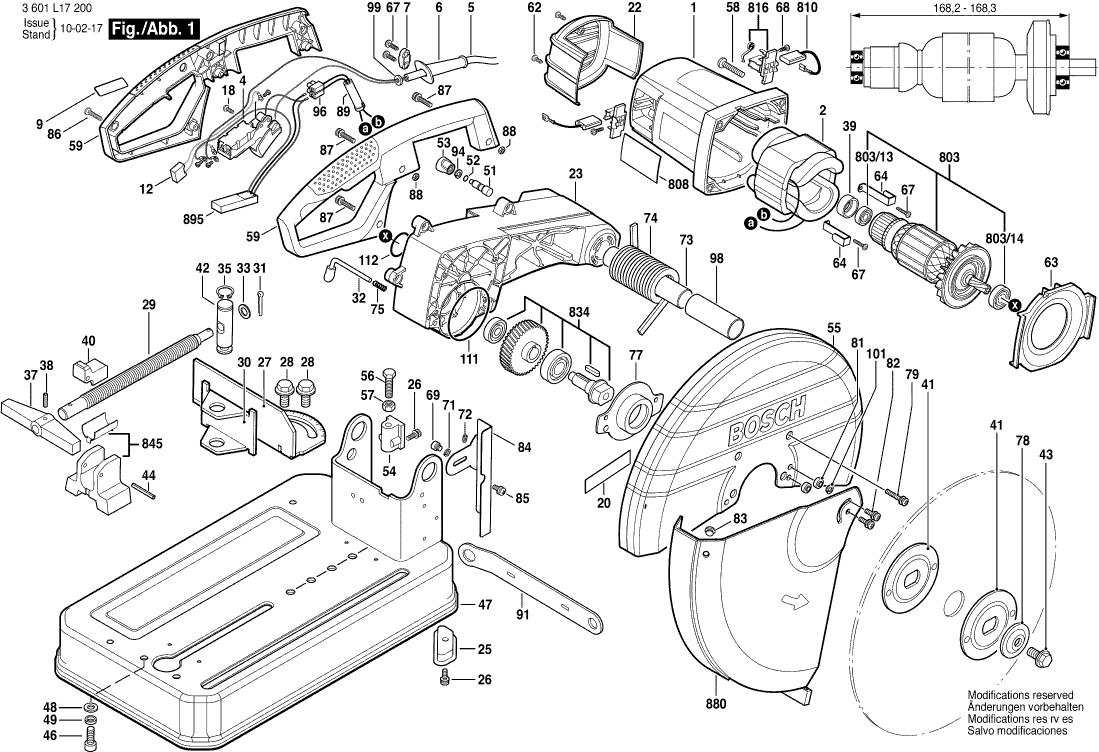

Zeichnungen der BOSCH 3601L17200 ( GCO2000 )
Teileliste der BOSCH 3601L17200 ( GCO2000 )
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Motorgehäuse | ||||
| 1 | 1609B00028 | Motorgehäuse | € 32.59 | |
| Polschuh 230V | ||||
| 2 | 1609B00001 | Polschuh 230V | € 73.83 | |
| Schalter | ||||
| 4 | 1609B00002 | Schalter | € 16.89 | |
| Netzanschlussleitung EU 4,45m 2 x 1,00mm H07 RN-F | ||||
| 5 | 1609B00003 | Netzanschlussleitung EU 4,45m 2 x 1,00mm H07 RN-F | € 22.12 | |
| Tülle | ||||
| 6 | 1619P03807 | Tülle | € 1.29 | |
| Leitungshalter | ||||
| 7 | 1619P03808 | Leitungshalter | € 0.99 | |
| Klebeschild GCO 2000 | ||||
| 9 | 1609B00038 | Klebeschild GCO 2000 | € 2.28 | |
| Entstörkondensator | ||||
| 12 | 1619P03883 | Entstörkondensator | € 4.00 | |
| Linsensenkblechschraube | ||||
| 18 | 1619P03837 | Linsensenkblechschraube | € 0.99 | |
| Warnschild | ||||
| 20 | 1609B00006 | Warnschild | € 2.28 | |
| Endkappe | ||||
| 22 | 1619P03741 | Endkappe | € 4.00 | |
| Arm | ||||
| 23 | 1609B00008 | Arm | € 67.28 | |
| Gummileiste | ||||
| 25 | 1619P03814 | Gummileiste | € 2.00 | |
| Kombi-Schraube M5x16 | ||||
| 26 | 1619P03825 | Kombi-Schraube M5x16 | € 0.99 | |
| Anschlagwinkel | ||||
| 27 | 1609B00031 | Anschlagwinkel | € 16.89 | |
| Bundbolzen DIN 6921-M10x20-8.8 | ||||
| 28 | 1619P03826 | Bundbolzen DIN 6921-M10x20-8.8 | € 1.29 | |
| Klemmschraube | ||||
| 29 | 1619P03753 | Klemmschraube | € 7.85 | |
| Klemmlasche | ||||
| 30 | 1609B00032 | Klemmlasche | € 12.99 | |
| Nietstift DIN 94-4x22 | ||||
| 31 | 1619P03756 | Nietstift DIN 94-4x22 | € 0.99 | |
| Verschlussstift | ||||
| 32 | 1619P03748 | Verschlussstift | € 3.28 | |
| Unterlegscheibe DIN 433-10 | ||||
| 33 | 1619P03757 | Unterlegscheibe DIN 433-10 | € 0.99 | |
| Sicherungsring DIN 471-18 | ||||
| 35 | 1619P03755 | Sicherungsring DIN 471-18 | € 0.99 | |
| Knebelgriff | ||||
| 37 | 1619P03751 | Knebelgriff | € 4.86 | |
| Federstift ISO 1337 4x18 | ||||
| 38 | 1619P03752 | Federstift ISO 1337 4x18 | € 0.99 | |
| Gummiring | ||||
| 39 | 1600206030 | Gummiring | € 1.33 | |
| Klemmstein | ||||
| 40 | 1609B03576 | Klemmstein | € 7.00 | |
| Flansch | ||||
| 41 | 1609B00009 | Flansch | € 7.85 | |
| Verbindungsstange | ||||
| 42 | 1609B00033 | Verbindungsstange | € 4.86 | |
| Flanschbolzen DIN 6921 M 10x20-10.9 | ||||
| 43 | 1619P03735 | Flanschbolzen DIN 6921 M 10x20-10.9 | € 0.99 | |
| Federstift ISO 13337-4x35 | ||||
| 44 | 1619P03762 | Federstift ISO 13337-4x35 | € 0.99 | |
| Zylinderschraube ISO 4762-M 8x20-8.8 | ||||
| 46 | 1619P03827 | Zylinderschraube ISO 4762-M 8x20-8.8 | € 0.99 | |
| Sockel | ||||
| 47 | 1609B00010 | Sockel | € 111.40 | |
| Unterlegscheibe DIN 125 A8 | ||||
| 48 | 1619P03828 | Unterlegscheibe DIN 125 A8 | € 2.28 | |
| Federscheibe DIN 127 B8 | ||||
| 49 | 1619P03829 | Federscheibe DIN 127 B8 | € 0.99 | |
| Schaft | ||||
| 51 | 1619P03811 | Schaft | € 3.28 | |
| O-Ring 4,5x1,8 | ||||
| 52 | 1619P03810 | O-Ring 4,5x1,8 | € 0.99 | |
| Kapselmutter | ||||
| 53 | 1619P03809 | Kapselmutter | € 3.28 | |
| Haltewinkel | ||||
| 54 | 1619P03818 | Haltewinkel | € 7.00 | |
| Schutzhaube | ||||
| 55 | 1609B00021 | Schutzhaube | € 44.77 | |
| Sechskantbolzen DIN 933-M8x30-8.8 | ||||
| 56 | 1619P03830 | Sechskantbolzen DIN 933-M8x30-8.8 | € 0.99 | |
| Sechskantmutter DIN 934-M8-8 | ||||
| 57 | 1619P03831 | Sechskantmutter DIN 934-M8-8 | € 0.99 | |
| Gewindefurchschraube DIN 7500 C-M6x35 | ||||
| 58 | 1619P03835 | Gewindefurchschraube DIN 7500 C-M6x35 | € 0.99 | |
| Handgriff | ||||
| 59 | 1619P03868 | Handgriff | € 15.05 | |
| Schraube ECO-SYN St3x12 | ||||
| 62 | 1619P03832 | Schraube ECO-SYN St3x12 | € 0.99 | |
| Luftleitring | ||||
| 63 | 1619P03822 | Luftleitring | € 4.00 | |
| Halteklammer | ||||
| 64 | 1619P03823 | Halteklammer | € 2.00 | |
| Schraube ECO-SYN St 3,5x16 | ||||
| 67 | 1619P03833 | Schraube ECO-SYN St 3,5x16 | € 0.99 | |
| Schraube ECO-SYN St3,5x10 | ||||
| 68 | 1619P03834 | Schraube ECO-SYN St3,5x10 | € 0.99 | |
| Schraube ISO 4762-M6x8-8.8 | ||||
| 69 | 1619P03840 | Schraube ISO 4762-M6x8-8.8 | € 0.99 | |
| Federscheibe DIN 127 B6 | ||||
| 71 | 1619P03841 | Federscheibe DIN 127 B6 | € 2.00 | |
| Anschlagschraube ISO 4027-M 5x8-45H | ||||
| 72 | 1619P03839 | Anschlagschraube ISO 4027-M 5x8-45H | € 0.99 | |
| Lagerwelle | ||||
| 73 | 1619P03816 | Lagerwelle | € 9.14 | |
| Torsionsfeder | ||||
| 74 | 1609B00024 | Torsionsfeder | € 7.85 | |
| Druckfeder | ||||
| 75 | 1619P03817 | Druckfeder | € 0.99 | |
| Getriebedeckel | ||||
| 77 | 1619P03806 | Getriebedeckel | € 7.00 | |
| Unterlegscheibe | ||||
| 78 | 1619P03815 | Unterlegscheibe | € 2.00 | |
| Kombi-Schraube M5x16 | ||||
| 79 | 1619P03825 | Kombi-Schraube M5x16 | € 0.99 | |
| Unterlegscheibe | ||||
| 81 | 1619P03856 | Unterlegscheibe | € 1.29 | |
| Ansatzschraube | ||||
| 82 | 1619P03857 | Ansatzschraube | € 0.99 | |
| Gummidichtung | ||||
| 83 | 1619P03871 | Gummidichtung | € 0.99 | |
| Schutzdeckel | ||||
| 84 | 1609B00023 | Schutzdeckel | € 4.00 | |
| Schraube M 5x8-4,8 | ||||
| 85 | 1619P03842 | Schraube M 5x8-4,8 | € 0.99 | |
| Linsensenkblechschraube | ||||
| 86 | 1619P03824 | Linsensenkblechschraube | € 0.99 | |
| Schraube M5x25-4,8 | ||||
| 87 | 1619P03821 | Schraube M5x25-4,8 | € 0.99 | |
| Mutter ISO 4035-M5-04 | ||||
| 88 | 1619P03819 | Mutter ISO 4035-M5-04 | € 0.99 | |
| Isolierrohr | ||||
| 89 | 1619P03855 | Isolierrohr | € 0.99 | |
| Einstellschlüssel | ||||
| 91 | 1619P03812 | Einstellschlüssel | € 7.85 | |
| Federscheibe | ||||
| 94 | 1619P03866 | Federscheibe | € 0.99 | |
| Anschlussklotz | ||||
| 96 | 1609BP7059 | Anschlussklotz | € 1.29 | |
| Lagerbuchse | ||||
| 98 | 1609B00039 | Lagerbuchse | € 1.29 | |
| Ring | ||||
| 99 | 1619P03931 | Ring | € 0.99 | |
| Federscheibe | ||||
| 101 | 1609B00018 | Federscheibe | € 0.99 | |
| O-Ring | ||||
| 111 | 1609B00060 | O-Ring | € 0.99 | |
| O-Ring | ||||
| 112 | 1609B00061 | O-Ring | € 0.99 | |
| Anker 220-240V | ||||
| 803 | 1609B00046 | Anker 220-240V | € 111.40 | |
| Lager 608-2RS | ||||
| 803/13 | 1619P03850 | Lager 608-2RS | € 4.86 | |
| Rillenkugellager | ||||
| 803/14 | 1619P03937 | Rillenkugellager | € 7.00 | |
| Typschild | ||||
| 808 | 1609BN0167 | Typschild | € 2.28 | |
| Kohlebürstensatz 10 x 1 607 014 171 | ||||
| 810 | 1607000480 | Kohlebürstensatz 10 x 1 607 014 171 | € 124.09 | |
| Kohlebürstensatz | ||||
| 810 | 1607014171 | Kohlebürstensatz | € 13.22 | |
| Bürstenhalter | ||||
| 816 | 1604336048 | Bürstenhalter | € 6.69 | |
| Getriebewelle | ||||
| 834 | 1619P03912 | Getriebewelle | € 28.80 | |
| Lagerblock | ||||
| 845 | 1609B03533 | Lagerblock | € 7.00 | |
| Klappschutz | ||||
| 880 | 1609B00041 | Klappschutz | € 24.87 | |
| Softstartmodul | ||||
| 895 | 1609B00017 | Softstartmodul | € 36.13 | |
