Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3603B71100 ( PHO3100 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

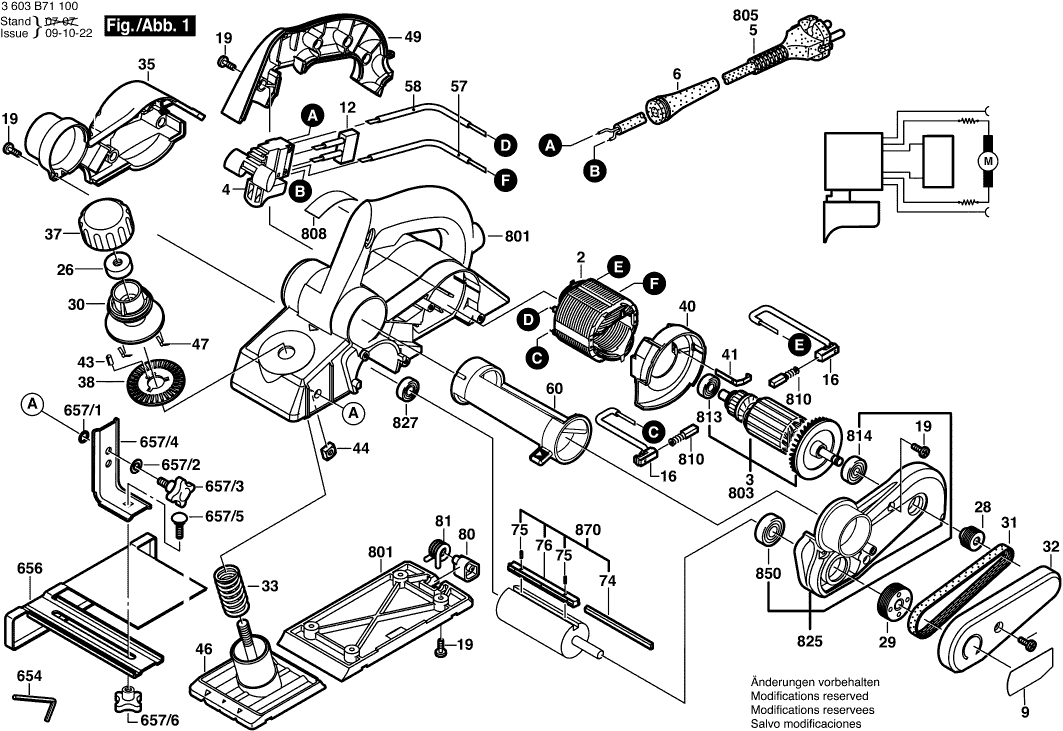

Zeichnungen der Bosch 3603B71100 ( PHO3100 )
Teileliste der Bosch 3603B71100 ( PHO3100 )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Polschuh 230-240V | ||||
| 2 | 2604220480 | 18.19 | 21.65 | |
| Schalter | ||||
| 4 | 1607200158 | 6.54 | 7.78 | |
| Tülle Ø6,4-Ø7,2x76 MM | ||||
| 6 | 2600703017 | 1.94 | 2.31 | |
| Firmenschild PHO 3100 | ||||
| 9 | 2609131526 | 1.94 | 2.31 | |
| Entstörfilter | ||||
| 12 | 2609120049 | 1.94 | 2.31 | |
| Bürstenhalter | ||||
| 16 | 2609120334 | 1.70 | 2.02 | |
| Schraube 4x16 | ||||
| 19 | 2603490022 | 0.83 | 0.99 | |
| Einstellmutter | ||||
| 26 | 2609110728 | 2.24 | 2.67 | |
| Riemenscheibe | ||||
| 28 | 2609110268 | 2.24 | 2.67 | |
| Riemenscheibe | ||||
| 29 | 2609110267 | 3.31 | 3.94 | |
| Handgriff | ||||
| 30 | 2609100589 | 4.70 | 5.59 | |
| Keilriemen | ||||
| 31 | 2609100410 | 7.58 | 9.02 | |
| Abdeckung | ||||
| 32 | 2609100585 | 4.10 | 4.88 | |
| Druckfeder | ||||
| 33 | 2609110077 | 1.94 | 2.31 | |
| Bürstendeckel | ||||
| 35 | 2609100583 | 5.83 | 6.94 | |
| Griffkappe | ||||
| 37 | 2609100140 | 4.10 | 4.88 | |
| Klinkenscheibe | ||||
| 38 | 2609110162 | 1.94 | 2.31 | |
| Luftleitring | ||||
| 40 | 2609100028 | 1.94 | 2.31 | |
| Kontaktbügel | ||||
| 41 | 2601329053 | 1.18 | 1.40 | |
| Spiralspannstift DIN 7343-5x2,5 | ||||
| 43 | 2917800053 | 1.70 | 2.02 | |
| Vierkantmutter M6 | ||||
| 44 | 2603320004 | 1.18 | 1.40 | |
| Verstellschieber | ||||
| 46 | 2609110729 | 20.42 | 24.30 | |
| Rastenfeder | ||||
| 47 | 2601254000 | 1.18 | 1.40 | |
| Griffschale | ||||
| 49 | 2609100582 | 8.45 | 10.06 | |
| Verbindungsleitung L=233 MM WEISS | ||||
| 57 | 2604448181 | 1.70 | 2.02 | |
| Verbindungsleitung L=213 MM BLAU | ||||
| 58 | 2604448118 | 1.18 | 1.40 | |
| Umlenkrohr ROT | ||||
| 60 | 2609100086 | 4.70 | 5.59 | |
| Hobelmesser | ||||
| 74 | 2608635341 | 12.41 | 14.77 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 75 | 2603400016 | |||
| Spannkeil | ||||
| 76 | 2603111001 | 10.73 | 12.77 | |
| Messerschutz | ||||
| 80 | 2609100088 | 3.31 | 3.94 | |
| Feder | ||||
| 81 | 2609110109 | 2.24 | 2.67 | |
| Winkelschraubendreher DIN 911 SW2,5 | ||||
| 654 | 1907950003 | 1.94 | 2.31 | |
| Anschlagträger | ||||
| 656 | 2608005015 | 8.45 | 10.06 | |
| O-Ring 4,0x1,5 MM | ||||
| 657/1 | 1610210043 | 1.18 | 1.40 | |
| Unterlegscheibe DIN 125-A 6,4-ST | ||||
| 657/2 | 2916011014 | 0.83 | 0.99 | |
| Flügelschraube M 6x16 MM | ||||
| 657/3 | 2603480003 | 1.94 | 2.31 | |
| Anschlagwinkel | ||||
| 657/4 | 1601332018 | 2.71 | 3.22 | |
| Flachrundschraube DIN 603-M6x20 | ||||
| 657/5 | 2910281201 | 0.83 | 0.99 | |
| KNOPF | ||||
| 657/6 | 2609199008 | 1.18 | 1.40 | |
| Gehäuse GRUEN | ||||
| 801 | 2609100620 | 36.85 | 43.85 | |
| Anker 230-240V | ||||
| 803 | 2609199269 | 33.45 | 39.81 | |
| Netzanschlussleitung CN 2,65m 2 x 0,75mm H05 W-F | ||||
| 805 | 1607000387 | 8.45 | 10.06 | |
| Typschild | ||||
| 808 | 2609131568 | 0.83 | 0.99 | |
| Kohlebürstensatz | ||||
| 810 | 2604321933 | 10.73 | 12.77 | |
| Rillenkugellager 7x19x6 | ||||
| 813 | 2600905086 | 4.70 | 5.59 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 814 | 2600905052 | |||
| Lagerflansch | ||||
| 825 | 2609100622 | 15.71 | 18.69 | |
| Rillenkugellager 7x19x6 | ||||
| 827 | 2600905086 | 4.70 | 5.59 | |
| Rillenkugellager 10x26x8 | ||||
| 850 | 2600905064 | 8.45 | 10.06 | |
| Hobelkopf | ||||
| 870 | 2609110193 | 55.25 | 65.75 | |
