Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3600HB9001 (UniversalRotak460)'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

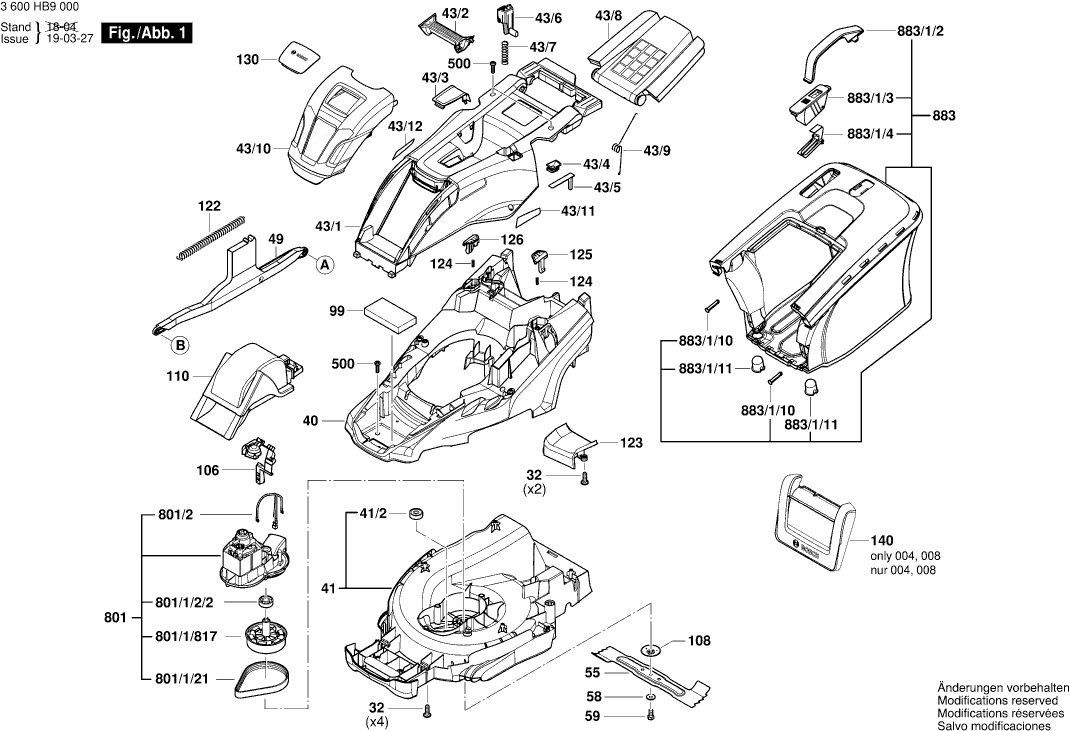

Zeichnungen der Bosch 3600HB9001 (UniversalRotak460)
Teileliste der Bosch 3600HB9001 (UniversalRotak460)
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Gewindeschneidschraube | ||||
| 32 | F016L37433 | 1.00 | 1.19 | |
| Leitungshalter ROTAK II | ||||
| 39/16 | F016L66895 | 1.00 | 1.19 | |
| Klemmhebel | ||||
| 39/801 | F016105363 | 4.18 | 4.97 | |
| Mähergehäuse | ||||
| 40 | F016L90981 | 23.90 | 28.44 | |
| Gerätegehäuse 36 cm | ||||
| 41 | F016L90441 | 47.53 | 56.56 | |
| Lager 6002-2RS | ||||
| 41/2 | F016L67442 | 3.44 | 4.09 | |
| Motorhaube | ||||
| 43/1 | F016L90017 | 16.79 | 19.98 | |
| Ziergitter | ||||
| 43/10 | F016L90020 | 8.35 | 9.94 | |
| Klebeschild ProSilence L | ||||
| 43/11 | F016L90076 | 2.40 | 2.86 | |
| Klebeschild ProSilence R | ||||
| 43/12 | F016L90077 | 2.40 | 2.86 | |
| Traggriff | ||||
| 43/2 | F016L90018 | 1.49 | 1.77 | |
| Abdeckung | ||||
| 43/3 | F016L90081 | 1.00 | 1.19 | |
| Klarsichtdeckel | ||||
| 43/4 | F016L90432 | 1.49 | 1.77 | |
| Anzeigegerät | ||||
| 43/5 | F016L90434 | 1.00 | 1.19 | |
| Taste | ||||
| 43/6 | 1600A02DY2 | 1.49 | 1.77 | |
| Knopffeder | ||||
| 43/7 | F016L91168 | 1.00 | 1.19 | |
| Schutzlappen | ||||
| 43/8 | F016L90022 | 7.46 | 8.88 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 43/9 | F016L66165 | |||
| Gelenkteil | ||||
| 49 | F016L90027 | 8.35 | 9.94 | |
| Achse | ||||
| 52/1 | F016L90005 | 4.94 | 5.88 | |
| Gelenkhälfte | ||||
| 52/2 | F016L90033 | 1.49 | 1.77 | |
| Gelenkhälfte | ||||
| 52/3 | F016L90037 | 1.49 | 1.77 | |
| Rastkappe | ||||
| 52/4 | F016L68095 | 1.49 | 1.77 | |
| Rad | ||||
| 52/805 | F016105108 | 9.67 | 11.51 | |
| Mähmesser 36 cm | ||||
| 55 | F016L69570 | 21.30 | 25.35 | |
| Sicherungsscheibe 1/2" | ||||
| 58 | F016L18181 | 2.08 | 2.48 | |
| Sechskantschraube | ||||
| 59 | F04N004003 | 1.00 | 1.19 | |
| Achse | ||||
| 61/1 | F016L90004 | 4.18 | 4.97 | |
| Gelenkhälfte | ||||
| 61/2 | F016L90032 | 1.49 | 1.77 | |
| Distanzstück | ||||
| 61/3 | F016L90036 | 1.00 | 1.19 | |
| Rastkappe | ||||
| 61/4 | F016L68095 | 1.49 | 1.77 | |
| Rad | ||||
| 61/805 | F016105110 | 8.35 | 9.94 | |
| Handgriff | ||||
| 75/1 | F016L90608 | 14.94 | 17.78 | |
| Schraube M5x8 Csk Hd. | ||||
| 75/14 | F016L36542 | 2.40 | 2.86 | |
| Torx-Flanschschraube | ||||
| 75/15 | F016L68124 | 1.00 | 1.19 | |
| Verdrahtungseinheit | ||||
| 75/3 | F016L90702 | 27.81 | 33.09 | |
| Verdrahtungseinheit | ||||
| 75/3/1 | F016L90702 | 27.81 | 33.09 | |
| Verdrahtungseinheit | ||||
| 75/3/1 | 1617S01XR4 | 5.81 | 6.91 | |
| Reihenklemme | ||||
| 75/3/2 | F016L90781 | 12.82 | 15.26 | |
| Verbindungkabel | ||||
| 75/3/3 | F016L90708 | 16.79 | 19.98 | |
| Schaltersatz | ||||
| 75/3/804 | F016104162 | 12.82 | 15.26 | |
| Seilführung | ||||
| 75/3/805 | F016104213 | 8.35 | 9.94 | |
| Mutternaufnahme | ||||
| 75/802 | F016105314 | 2.86 | 3.40 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 75/804 | F016105287 | |||
| Hülse | ||||
| 75/805 | F016104361 | 4.18 | 4.97 | |
| Haltearm | ||||
| 78/1 | F016L91163 | 1.49 | 1.77 | |
| Handgriff | ||||
| 78/2 | F016L90890 | 9.67 | 11.51 | |
| Schraube M5x8 Csk Hd. | ||||
| 78/3 | F016L36542 | 2.40 | 2.86 | |
| Haltearm | ||||
| 79/1 | F016L91164 | 1.49 | 1.77 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 79/2 | F016L90891 | |||
| Schraube M5x8 Csk Hd. | ||||
| 79/3 | F016L36542 | 2.40 | 2.86 | |
| Auswuchtstücke | ||||
| 99 | F016L69400 | 17.60 | 20.94 | |
| Auswuchtstücke | ||||
| 99 | 1600A026A7 | 13.13 | 15.62 | |
| Leitungsführung | ||||
| 106 | F016L90419 | 4.18 | 4.97 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 108 | F016L67627 | |||
| Schallwand | ||||
| 110 | F016L90089 | 7.46 | 8.88 | |
| Geräteclip | ||||
| 121 | F016L91066 | 1.00 | 1.19 | |
| Feder | ||||
| 122 | F016L59327 | 2.86 | 3.40 | |
| Kunststoffeinsatz | ||||
| 123 | F016L90721 | 2.40 | 2.86 | |
| Knopffeder | ||||
| 124 | F016L90701 | 1.00 | 1.19 | |
| Taste | ||||
| 125 | F016L90197 | 2.08 | 2.48 | |
| Taste | ||||
| 126 | F016L90198 | 2.08 | 2.48 | |
| Frontverkleidung P1 DUNKELGRAU | ||||
| 130 | F016L90872 | 6.73 | 8.01 | |
| Abdeckung | ||||
| 131 | F016L90163 | 2.40 | 2.86 | |
| Abdeckung | ||||
| 132 | F016L90167 | 2.86 | 3.40 | |
| Ablenkplatte | ||||
| 140 | F016L90829 | 16.79 | 19.98 | |
| Torx-Flanschschraube | ||||
| 500 | F016L68124 | 1.00 | 1.19 | |
| Elektromotor | ||||
| 801 | F016105105 | 122.80 | 146.13 | |
| Lager | ||||
| 801/1/2/2 | F016L64594 | 2.86 | 3.40 | |
| Antriebsriemen | ||||
| 801/1/21 | F016L65351 | 10.90 | 12.97 | |
| Antriebswelle | ||||
| 801/1/817 | F016103758 | 13.13 | 15.62 | |
| Temperaturwächter | ||||
| 801/2 | F016L90879 | 11.37 | 13.53 | |
| Fangkorb | ||||
| 883 | F016105377 | 58.03 | 69.06 | |
| Steckerstift | ||||
| 883/1/10 | F016L91107 | 2.86 | 3.40 | |
| Buchseneinsatz | ||||
| 883/1/11 | F016L91108 | 2.86 | 3.40 | |
| Handgriff | ||||
| 883/1/2 | F016L90040 | 1.49 | 1.77 | |
| Abdeckung | ||||
| 883/1/3 | F016L90557 | 2.08 | 2.48 | |
| Lagerplatte | ||||
| 883/1/4 | F016L90558 | 1.00 | 1.19 | |
