Festool PF 1200 E Dibond Zeichnungen und Teile

Suche nach Teilen:
FestoolAuf dem Typenschild sollte die Typenbezeichnung 491663 stehen. Je nach Typenbezeichnung kann es Unterschiede geben, die dazu führen können, dass Teile nicht passen. Bestellen Sie nur, wenn diese Nummer übereinstimmt.

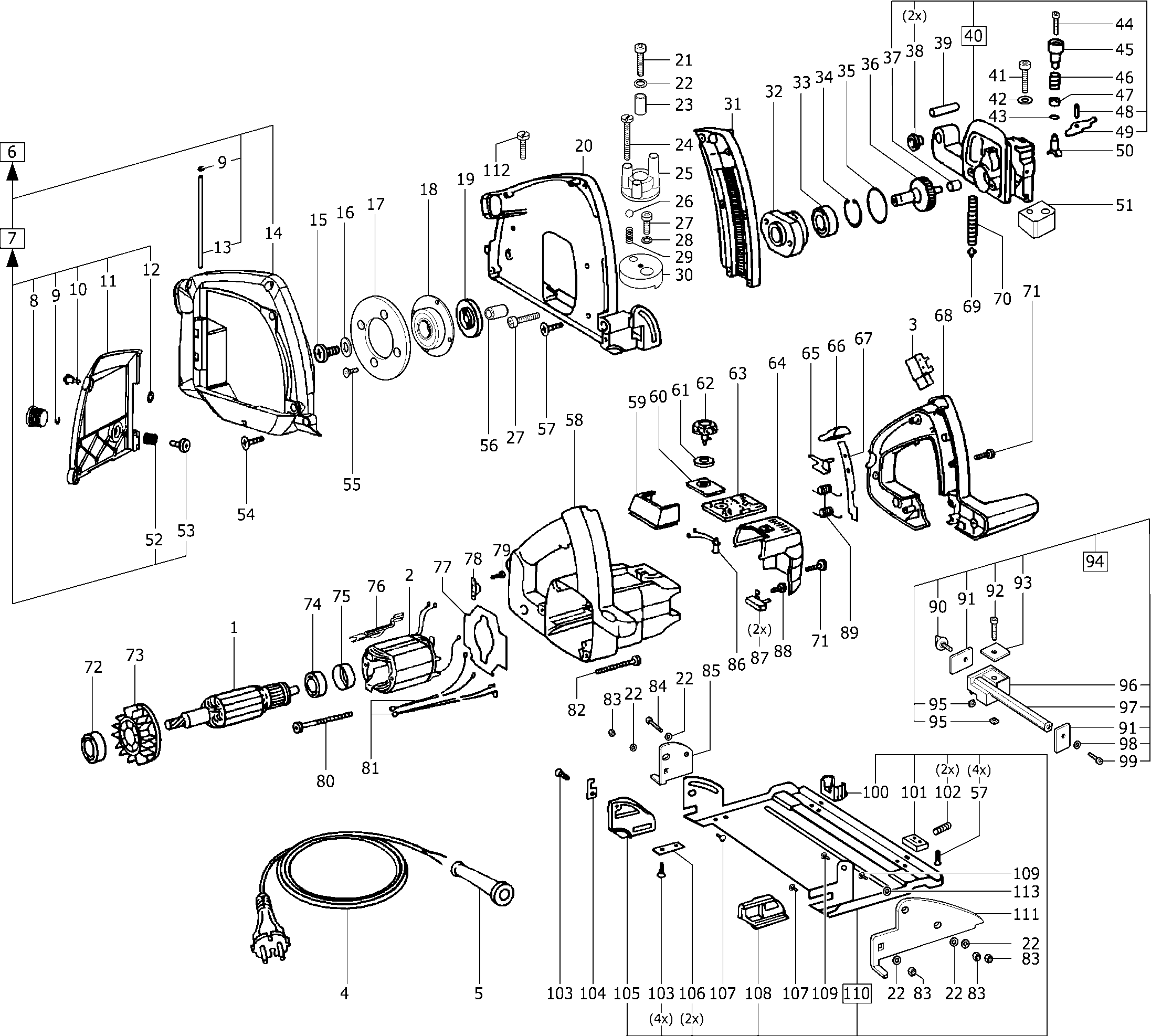

Zeichnungen der FESTOOL PF 1200 E Dibond

Teileliste der Festool PF 1200 E Dibond

Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer.
Anker 230 V
1493218Anker 230 V€ 116,81
Feldpaket 230 V
2493221Feldpaket 230 V€ 58,87
Schalter
3490651Schalter€ 15,95
Kabel Eu
4461124Kabel Eu€ 17,70
Kabelschutzschlauch
5432436Kabelschutzschlauch€ 0,92
Deckel
6491645Deckel€ 78,57
Klappe
7491659Klappe€ 54,91
Stopfen
8462332Stopfen€ 0,87
Scheibe
9222490Scheibe€ 0,87
Drehverschluss
10462109Drehverschluss€ 7,59
Klappe
11462106Klappe€ 5,95
Sicherungsscheibe
12460025Sicherungsscheibe€ 0,87
Stift
13462256Stift€ 12,10
Deckel
14462064Deckel€ 12,10
Zylinderschraube M8 x 16
15200201Zylinderschraube M8 x 16€ 0,87
Scheibe 8,4 mm
16200579Scheibe 8,4 mm€ 0,87
Tastrolle
17491543Tastrolle€ 42,83
Spannflansch
18491678Spannflansch€ 77,10
Flansch
19462096Flansch€ 11,66
Schutzhaube
20447207Schutzhaube€ 48,87
Zylinderschraube M6 x 25
21400859Zylinderschraube M6 x 25€ 0,87
Scheibe 6,4 mm
22200578Scheibe 6,4 mm€ 0,87
Buchse
23436300Buchse€ 1,04
Flachkopfschraube M5 x 35
24462657Flachkopfschraube M5 x 35€ 2,14
Anschlag
25464182Anschlag€ 13,81
Kugel
26783305Kugel€ 0,87
Zylinderschraube M5 x 16
27228643Zylinderschraube M5 x 16€ 0,87
Federscheibe
28200587Federscheibe€ 0,87
Druckfeder
29436528Druckfeder€ 0,87
Platte
30464142Platte€ 28,89
Segment
31440495Segment€ 6,70
Lagerbuchse
32440228Lagerbuchse€ 21,31
Rillenkugellager
33228659Rillenkugellager€ 5,02
Sicherungsring
34401246Sicherungsring€ 0,92
O-ring
35440457O-ring€ 0,87
Getriebewelle
36461902Getriebewelle€ 39,07
Zylinderlager
37439042Zylinderlager€ 1,10
Bundbuchse
38439331Bundbuchse€ 0,92
Zylinderstift
39439972Zylinderstift€ 2,35
Getriebegehäuse
40491251Getriebegehäuse€ 63,32
Zylinderschraube M6 x 30
41400377Zylinderschraube M6 x 30€ 0,87
Federscheibe
42200588Federscheibe€ 0,87
O-ring
43444234O-ring€ 0,87
Linsenschraube M4 x 40
44228591Linsenschraube M4 x 40€ 0,87
Knopf
45440441Knopf€ 1,31
Druckfeder
46201134Druckfeder€ 0,87
Stützscheibe
47444142Stützscheibe€ 0,87
Hülse 5 x 12 mm
48228692Hülse 5 x 12 mm€ 0,87
Umlenkung
49439889Umlenkung€ 8,47
Bolzen
50444114Bolzen€ 6,35
Platte
51464143Platte€ 29,77
Druckfeder
52504165Druckfeder€ 0,92
Scheibe
53491414Scheibe€ 10,71
Linsenschraube M4 x 10
54228738Linsenschraube M4 x 10€ 0,87
Senkschraube M5 x 8
55400693Senkschraube M5 x 8€ 0,87
Buchse
56462097Buchse€ 16,35
Senkschraube 4,0 x 10 mm
57400014Senkschraube 4,0 x 10 mm€ 0,87
Motorgehäuse
58446282Motorgehäuse€ 15,63
Abdeckung
59438607Abdeckung€ 2,73
Fenster
60438198Fenster€ 1,74
Dichtring
61438509Dichtring€ 0,92
Stellrad
62440991Stellrad€ 3,97
Regelelektronik
63488598Regelelektronik€ 60,98
Kappe
64439824Kappe€ 6,05
Schieber 110-120v
65451680Schieber 110-120v€ 0,87
Knopf
66434341Knopf€ 2,09
Hebel
67439890Hebel€ 2,60
Deckel
68440102Deckel€ 19,60
Bolzen
69440554Bolzen€ 1,19
Druckfeder
70440209Druckfeder€ 1,44
Linsenschraube 4,0 x 25 mm
71228580Linsenschraube 4,0 x 25 mm€ 0,87
Rillenkugellager
72228798Rillenkugellager€ 3,71
Ventilator
73715024Ventilator€ 0,98
Rillenkugellager
74228559Rillenkugellager€ 2,80
Lagerring
75438613Lagerring€ 0,92
Nicht bestellbar
76443331Nicht bestellbar
Luftführungsscheibe
77457606Luftführungsscheibe€ 9,68
Klemmbrücke
78439288Klemmbrücke€ 0,87
Linsenschraube 3,5 x 16 mm
79228663Linsenschraube 3,5 x 16 mm€ 0,87
Linsenschraube 4,0 x 60 mm
80228708Linsenschraube 4,0 x 60 mm€ 0,87
Nicht bestellbar
81439885Nicht bestellbar
Zylinderschraube
82203780Zylinderschraube€ 0,92
Sechskantmutter M6
83228541Sechskantmutter M6€ 0,87
Schraube M6 x 25
84772571Schraube M6 x 25€ 0,87
Zeiger
85462337Zeiger€ 16,93
Spulenkörper
86486744Spulenkörper€ 13,71
Kohlehalter mit Kohle (paar) 230v
87488915Kohlehalter mit Kohle (paar) 230v€ 17,50
Linsenschraube 3,5 x 8 mm
88219047Linsenschraube 3,5 x 8 mm€ 0,81
Drehfeder
89439973Drehfeder€ 0,92
Drehknopf
90200499Drehknopf€ 7,59
Platte
91442405Platte€ 1,43
Zylinderschraube M6 x 20
92228612Zylinderschraube M6 x 20€ 0,87
Platte
93442404Platte€ 2,23
Zeiger
94491284Zeiger€ 36,30
Vierkantmutter M6
95228566Vierkantmutter M6€ 0,87
Halter
96458800Halter€ 5,69
Stange
97462357Stange€ 15,86
Scheibe 5,3 mm
98200577Scheibe 5,3 mm€ 0,87
Zylinderschraube M5 x 12
99400095Zylinderschraube M5 x 12€ 0,87
Einstellstück
100442809Einstellstück€ 0,87
Einstellstück
101443971Einstellstück€ 0,87
Gewindestift M6 x 12
102442597Gewindestift M6 x 12€ 0,87
Senkschraube M4 x 10
103228727Senkschraube M4 x 10€ 0,87
Zeiger
104439275Zeiger€ 1,10
Schwenksegment
105438855Schwenksegment€ 2,50
Gewindeleiste
106439789Gewindeleiste€ 1,21
Flachrundschraube M6 x 12
107228592Flachrundschraube M6 x 12€ 0,87
Schwenksegment
108438856Schwenksegment€ 2,50
Flachrundschraube
109444362Flachrundschraube€ 0,92
Platte
110484685Platte€ 42,35
Zeiger
111464179Zeiger€ 17,68
Zylinderschraube M5 x 16
112228617Zylinderschraube M5 x 16€ 0,87
Scheibe 8,4 mm
113219049Scheibe 8,4 mm€ 0,87
