Festool PL 245 E Zeichnungen und Teile
Genaue Typennummer:
10011272
10011272

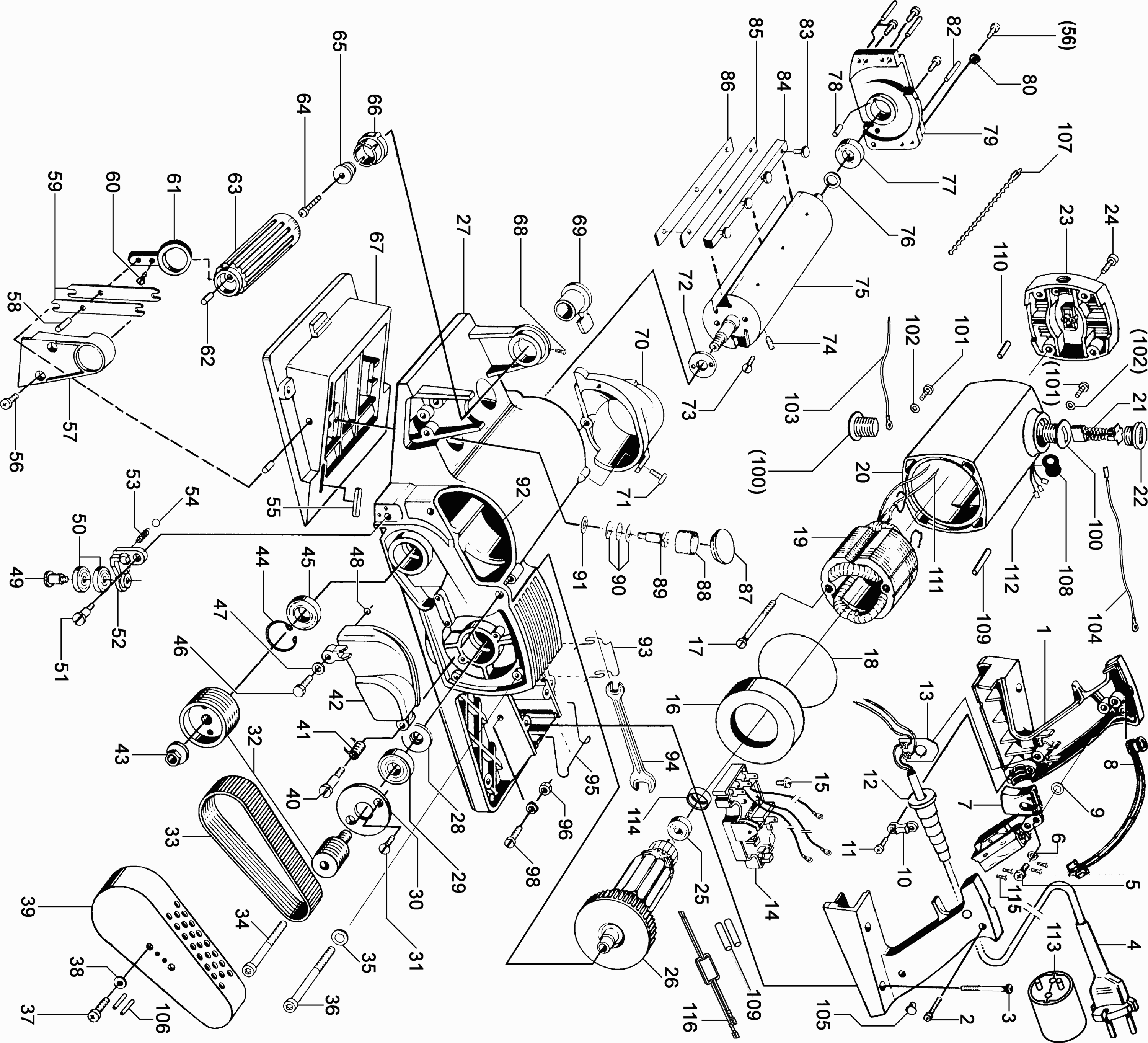

Zeichnungen der FESTOOL 10011272 ( PL245E )
Teileliste der FESTOOL 10011272 ( PL245E )
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Handgriff | ||||
| 1 | 779668 | Handgriff | € 18.02 | |
| Schraube 4,0 x 25 mm | ||||
| 2 | 614772 | Schraube 4,0 x 25 mm | € 1.06 | |
| Schraube M4 x 40 | ||||
| 3 | 634765 | Schraube M4 x 40 | € 1.06 | |
| Netzkabel | ||||
| 4 | 729035 | Netzkabel | € 86.32 | |
| Linsenschraube 4 x 12 mm | ||||
| 5 | 430145 | Linsenschraube 4 x 12 mm | € 1.06 | |
| Zahnscheibe | ||||
| 6 | 761541 | Zahnscheibe | € 1.06 | |
| Schalter | ||||
| 7 | 779768 | Schalter | € 29.94 | |
| Led-anzeige | ||||
| 8 | 717053 | Led-anzeige | € 17.28 | |
| Scheibe | ||||
| 9 | 418269 | Scheibe | € 1.06 | |
| Kabelschelle | ||||
| 10 | 761618 | Kabelschelle | € 1.06 | |
| Schraube 4 x 16 mm | ||||
| 11 | 625697 | Schraube 4 x 16 mm | € 1.06 | |
| Knickschutz | ||||
| 12 | 326135 | Knickschutz | € 1.78 | |
| Klammer | ||||
| 13 | 779648 | Klammer | € 25.78 | |
| Elektronik | ||||
| 14 | 779652 | Elektronik | € 161.97 | |
| Zylinderschraube | ||||
| 15 | 761435 | Zylinderschraube | € 1.06 | |
| Luftführungsscheibe | ||||
| 16 | 732001 | Luftführungsscheibe | € 4.00 | |
| Zylinderschraube M5 x 86,5 | ||||
| 17 | 666297 | Zylinderschraube M5 x 86,5 | € 4.36 | |
| Zentrierring | ||||
| 18 | 841458 | Zentrierring | € 38.79 | |
| Feldpaket 230 V | ||||
| 19 | 732010 | Feldpaket 230 V | € 200.10 | |
| Motorgehäuse | ||||
| 20 | 633293 | Motorgehäuse | € 109.80 | |
| Kohlesatz | ||||
| 21 | 627021 | Kohlesatz | € 39.38 | |
| Kohlehalter Kappe | ||||
| 22 | 298522 | Kohlehalter Kappe | € 1.93 | |
| Kappe | ||||
| 23 | 633109 | Kappe | € 7.15 | |
| Schraube | ||||
| 24 | 623155 | Schraube | € 1.13 | |
| Lager | ||||
| 25 | 617587 | Lager | € 6.09 | |
| Lager | ||||
| 25 | 721310 | Lager | € 6.09 | |
| Anker 230 V | ||||
| 26 | 732018 | Anker 230 V | € 303.18 | |
| Grundplatte | ||||
| 27 | 648844 | Grundplatte | € 780.50 | |
| Dichtring | ||||
| 28 | 298468 | Dichtring | € 7.14 | |
| Lager | ||||
| 29 | 614869 | Lager | € 10.20 | |
| Lagerdeckel | ||||
| 30 | 459954 | Lagerdeckel | € 8.57 | |
| Senkschraube M5 x 16 | ||||
| 31 | 414417 | Senkschraube M5 x 16 | € 1.06 | |
| Riementrieb | ||||
| 32 | 722421 | Riementrieb | € 49.61 | |
| Vielkeilriemen | ||||
| 33 | 728829 | Vielkeilriemen | € 61.12 | |
| Zylinderschraube | ||||
| 34 | 761446 | Zylinderschraube | € 1.06 | |
| Zahnscheibe | ||||
| 35 | 761542 | Zahnscheibe | € 1.06 | |
| Schraube M5 x 60 | ||||
| 36 | 614461 | Schraube M5 x 60 | € 1.06 | |
| Flachkopfschraube M5 x 12 | ||||
| 37 | 430137 | Flachkopfschraube M5 x 12 | € 1.06 | |
| Scheibe 5,3 mm | ||||
| 38 | 761515 | Scheibe 5,3 mm | € 1.06 | |
| Getriebedeckel | ||||
| 39 | 728608 | Getriebedeckel | € 54.55 | |
| Flachkopfschraube | ||||
| 40 | 433527 | Flachkopfschraube | € 6.02 | |
| Drehfeder | ||||
| 41 | 729817 | Drehfeder | € 1.45 | |
| Gehäusedeckel | ||||
| 42 | 729558 | Gehäusedeckel | € 4.47 | |
| Sechskantmutter | ||||
| 43 | 430781 | Sechskantmutter | € 2.86 | |
| Sicherungsring | ||||
| 44 | 614792 | Sicherungsring | € 1.06 | |
| Lager | ||||
| 45 | 615496 | Lager | € 8.13 | |
| Sechskantschraube M5 x 16 | ||||
| 46 | 412872 | Sechskantschraube M5 x 16 | € 1.06 | |
| Scheibe 5,3 mm | ||||
| 47 | 761515 | Scheibe 5,3 mm | € 1.06 | |
| O-ring | ||||
| 48 | 761588 | O-ring | € 1.06 | |
| Flachkopfschraube | ||||
| 49 | 433411 | Flachkopfschraube | € 4.15 | |
| Lager | ||||
| 50 | 614955 | Lager | € 6.41 | |
| Flachkopfschraube | ||||
| 51 | 426857 | Flachkopfschraube | € 3.43 | |
| Hebel | ||||
| 52 | 648832 | Hebel | € 64.41 | |
| Druckfeder | ||||
| 53 | 761291 | Druckfeder | € 3.51 | |
| Kugel | ||||
| 54 | 614487 | Kugel | € 1.06 | |
| Passfeder | ||||
| 55 | 761576 | Passfeder | € 1.29 | |
| Zylinderschraube M5 x 16 | ||||
| 56 | 228643 | Zylinderschraube M5 x 16 | € 1.06 | |
| Gehäusedeckel | ||||
| 57 | 728470 | Gehäusedeckel | € 4.36 | |
| Zylinderstift | ||||
| 58 | 413526 | Zylinderstift | € 1.13 | |
| Hebel | ||||
| 59 | 728543 | Hebel | € 16.40 | |
| Senkschraube M5 x 6 | ||||
| 60 | 414611 | Senkschraube M5 x 6 | € 1.06 | |
| Lasche | ||||
| 61 | 718238 | Lasche | € 27.37 | |
| Zylinderstift | ||||
| 62 | 416002 | Zylinderstift | € 1.06 | |
| Motorträger | ||||
| 63 | 728497 | Motorträger | € 13.91 | |
| Linsenschraube 4 x 20 mm | ||||
| 64 | 431710 | Linsenschraube 4 x 20 mm | € 1.06 | |
| Bundbuchse | ||||
| 65 | 717002 | Bundbuchse | € 8.70 | |
| Motorträger | ||||
| 66 | 728462 | Motorträger | € 2.73 | |
| Schieber | ||||
| 67 | 648834 | Schieber | € 173.43 | |
| Kerbnagel | ||||
| 68 | 459947 | Kerbnagel | € 1.06 | |
| Klammer | ||||
| 69 | 10013575 | Klammer | € 6.22 | |
| Spanauswurf | ||||
| 70 | 728594 | Spanauswurf | € 5.59 | |
| Schraube M5 x 10 | ||||
| 71 | 614459 | Schraube M5 x 10 | € 1.06 | |
| Axialscheibe | ||||
| 72 | 728950 | Axialscheibe | € 2.90 | |
| Senkschraube M4 x 10 | ||||
| 73 | 426695 | Senkschraube M4 x 10 | € 1.06 | |
| Gewindestift M5 x 10 | ||||
| 74 | 433543 | Gewindestift M5 x 10 | € 1.06 | |
| Messerkopf | ||||
| 75 | 841455 | Messerkopf | € 303.47 | |
| Stützscheibe | ||||
| 76 | 431451 | Stützscheibe | € 1.06 | |
| Lager | ||||
| 77 | 615149 | Lager | € 6.26 | |
| Stopfen | ||||
| 78 | 729841 | Stopfen | € 1.20 | |
| Lagerdeckel | ||||
| 79 | 763235 | Lagerdeckel | € 46.11 | |
| Zahnscheibe | ||||
| 80 | 761542 | Zahnscheibe | € 1.06 | |
| Zylinderstift | ||||
| 82 | 412538 | Zylinderstift | € 1.06 | |
| Schraube | ||||
| 83 | 622581 | Schraube | € 3.67 | |
| Anpressleiste | ||||
| 84 | 733316 | Anpressleiste | € 36.62 | |
| Nicht mehr lieferbar | ||||
| 85 | --- | Nicht mehr lieferbar | ||
| Leiste | ||||
| 86 | 733317 | Leiste | € 36.90 | |
| Gummistopfen | ||||
| 87 | 729868 | Gummistopfen | € 4.28 | |
| Stopfen | ||||
| 88 | 730329 | Stopfen | € 1.13 | |
| Flachkopfschraube | ||||
| 89 | 426857 | Flachkopfschraube | € 3.43 | |
| Tellerfeder | ||||
| 90 | 832605 | Tellerfeder | € 1.06 | |
| Scheibe | ||||
| 91 | 761527 | Scheibe | € 1.06 | |
| O-ring | ||||
| 92 | 618731 | O-ring | € 1.06 | |
| Feder | ||||
| 93 | 729833 | Feder | € 9.27 | |
| Gabelschlüssel | ||||
| 94 | 761390 | Gabelschlüssel | € 4.36 | |
| Bügel | ||||
| 95 | 729825 | Bügel | € 9.42 | |
| Mutter M4 | ||||
| 96 | 614467 | Mutter M4 | € 1.06 | |
| Zylinderschraube | ||||
| 98 | 761434 | Zylinderschraube | € 1.06 | |
| Bürstenhalter | ||||
| 100 | 840734 | Bürstenhalter | € 38.79 | |
| Schraube | ||||
| 101 | 832723 | Schraube | € 1.06 | |
| Unterlegscheibe | ||||
| 102 | 832722 | Unterlegscheibe | € 1.06 | |
| Schaltdraht | ||||
| 103 | 623815 | Schaltdraht | € 7.20 | |
| Schaltdraht | ||||
| 104 | 623816 | Schaltdraht | € 10.15 | |
| Rastkappe | ||||
| 105 | 841481 | Rastkappe | € 1.13 | |
| Spirallspannstift | ||||
| 106 | 428035 | Spirallspannstift | € 1.06 | |
| Band | ||||
| 107 | 626761 | Band | € 1.01 | |
| Tülle | ||||
| 108 | 841918 | Tülle | € 1.13 | |
| Isolierschlauch | ||||
| 109 | 841917 | Isolierschlauch | € 1.06 | |
| Kabelbinder | ||||
| 110 | 637654 | Kabelbinder | € 1.13 | |
| Kabelbinder | ||||
| 111 | 637654 | Kabelbinder | € 1.13 | |
| Steckbügel | ||||
| 112 | 841932 | Steckbügel | € 1.13 | |
| Ring | ||||
| 114 | 761263 | Ring | € 8.47 | |
| Schraube | ||||
| 115 | 767036 | Schraube | € 1.06 | |
