Festool TPE-RS1 Zeichnungen und Teile
Genaue Typennummer:
489914
489914

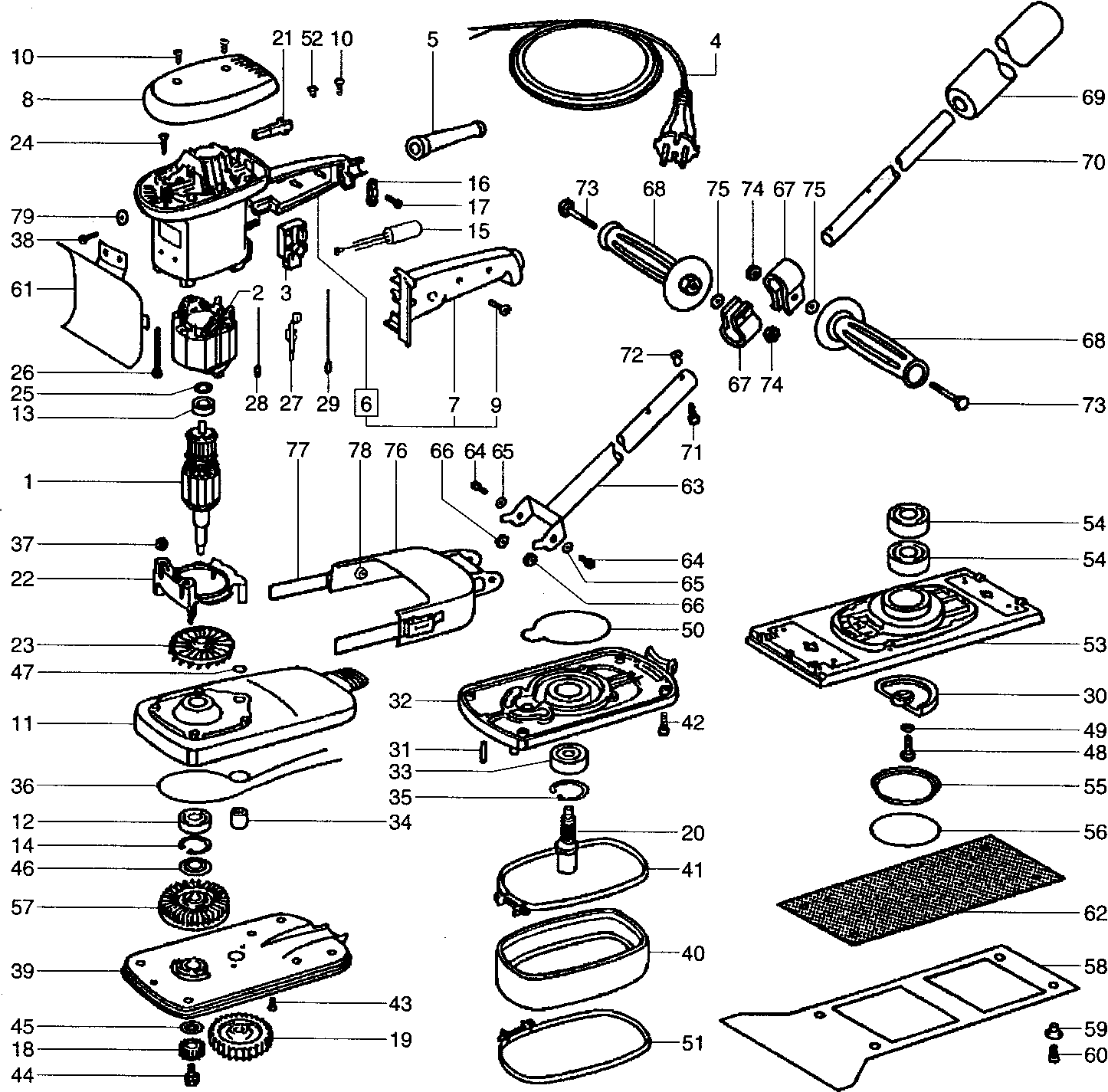

Zeichnungen der FESTOOL 489914 ( TPE-RS1 )
Teileliste der FESTOOL 489914 ( TPE-RS1 )
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Anker 230 V | ||||
| 1 | 492439 | Anker 230 V | € 76.62 | |
| Feldpaket 230 V | ||||
| 2 | 492442 | Feldpaket 230 V | € 54.18 | |
| Schalteranbau | ||||
| 3 | 486317 | Schalteranbau | € 13.01 | |
| Kabel Eu | ||||
| 4 | 457600 | Kabel Eu | € 19.35 | |
| Kabelschutzschlauch | ||||
| 5 | 432436 | Kabelschutzschlauch | € 1.13 | |
| Motorgehäuse | ||||
| 6 | 487834 | Motorgehäuse | € 28.14 | |
| Deckel | ||||
| 7 | 451402 | Deckel | € 6.33 | |
| Nicht mehr lieferbar | ||||
| 8 | 451430 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 8 | xxx | Nicht mehr lieferbar | ||
| Linsenschraube 4,0 x 20 mm | ||||
| 9 | 228567 | Linsenschraube 4,0 x 20 mm | € 1.06 | |
| Linsenschraube 3,5 x 10 mm | ||||
| 10 | 219031 | Linsenschraube 3,5 x 10 mm | € 1.06 | |
| Lagerdeckel | ||||
| 11 | 439839 | Lagerdeckel | € 68.92 | |
| Rillenkugellager | ||||
| 12 | 228659 | Rillenkugellager | € 6.14 | |
| Rillenkugellager | ||||
| 13 | 401524 | Rillenkugellager | € 4.14 | |
| Sicherungsring | ||||
| 14 | 401246 | Sicherungsring | € 1.13 | |
| Kondensator | ||||
| 15 | 436753 | Kondensator | € 11.58 | |
| Klemmbrücke | ||||
| 16 | 439288 | Klemmbrücke | € 1.06 | |
| Linsenschraube 3,5 x 16 mm | ||||
| 17 | 228663 | Linsenschraube 3,5 x 16 mm | € 1.06 | |
| Ritzel | ||||
| 18 | 442267 | Ritzel | € 25.56 | |
| Zahnrad | ||||
| 19 | 485618 | Zahnrad | € 16.99 | |
| Exzenterwelle | ||||
| 20 | 441381 | Exzenterwelle | € 70.96 | |
| Kohlehalter mit Kohle (paar) 230v | ||||
| 21 | 488915 | Kohlehalter mit Kohle (paar) 230v | € 20.78 | |
| Luftführungsscheibe | ||||
| 22 | 443109 | Luftführungsscheibe | € 1.45 | |
| Ventilator | ||||
| 23 | 436451 | Ventilator | € 1.45 | |
| Linsenschraube M4 x 20 | ||||
| 24 | 228569 | Linsenschraube M4 x 20 | € 1.06 | |
| Ausgleichscheibe 14 x 21,8 x 0,3 mm | ||||
| 25 | 203777 | Ausgleichscheibe 14 x 21,8 x 0,3 mm | € 1.06 | |
| Linsenschraube 4,0 x 40 mm | ||||
| 26 | 219080 | Linsenschraube 4,0 x 40 mm | € 1.06 | |
| U-BEUGEL | ||||
| 27 | 443331 | U-BEUGEL | € 1.36 | |
| Litze | ||||
| 28 | 434527 | Litze | € 1.78 | |
| Litze | ||||
| 29 | 434865 | Litze | € 1.36 | |
| Gewicht | ||||
| 30 | 441059 | Gewicht | € 29.89 | |
| Zylinderstift | ||||
| 31 | 773881 | Zylinderstift | € 1.06 | |
| Getriebegehäuse | ||||
| 32 | 435509 | Getriebegehäuse | € 73.90 | |
| Rillenkugellager | ||||
| 33 | 228524 | Rillenkugellager | € 12.85 | |
| Nadellager | ||||
| 34 | 410226 | Nadellager | € 15.60 | |
| Sicherungsring | ||||
| 35 | 401251 | Sicherungsring | € 1.13 | |
| Dichtschnur | ||||
| 36 | 437499 | Dichtschnur | € 3.13 | |
| Sechskantmutter M4 | ||||
| 37 | 200715 | Sechskantmutter M4 | € 1.06 | |
| Linsenschraube M4 x 14 | ||||
| 38 | 445566 | Linsenschraube M4 x 14 | € 1.06 | |
| Platte | ||||
| 39 | 482524 | Platte | € 49.74 | |
| Manschette | ||||
| 40 | 435475 | Manschette | € 11.69 | |
| Klammer | ||||
| 41 | 410423 | Klammer | € 5.87 | |
| Linsenschraube M5 x 25 | ||||
| 42 | 228516 | Linsenschraube M5 x 25 | € 1.06 | |
| Linsenschraube M4 x 10 | ||||
| 43 | 228582 | Linsenschraube M4 x 10 | € 1.06 | |
| Sechskantschraube M6 x 15 | ||||
| 44 | 228517 | Sechskantschraube M6 x 15 | € 1.13 | |
| Schleuderscheibe | ||||
| 45 | 437064 | Schleuderscheibe | € 1.13 | |
| Schleuderscheibe | ||||
| 46 | 437086 | Schleuderscheibe | € 1.43 | |
| Verschlussscheibe | ||||
| 47 | 437102 | Verschlussscheibe | € 1.71 | |
| Zylinderschraube M6 x 18 | ||||
| 48 | 223541 | Zylinderschraube M6 x 18 | € 1.06 | |
| Federscheibe | ||||
| 49 | 200765 | Federscheibe | € 1.06 | |
| Dichtschnur | ||||
| 50 | 437292 | Dichtschnur | € 2.09 | |
| Klammer | ||||
| 51 | 437884 | Klammer | € 5.71 | |
| Linsenschraube 3,5 x 10 mm | ||||
| 52 | 219031 | Linsenschraube 3,5 x 10 mm | € 1.06 | |
| Tischplatte | ||||
| 53 | 440469 | Tischplatte | € 78.58 | |
| Rillenkugellager | ||||
| 54 | 228523 | Rillenkugellager | € 9.95 | |
| Kappe | ||||
| 55 | 435510 | Kappe | € 10.58 | |
| O-ring | ||||
| 56 | 228551 | O-ring | € 1.13 | |
| Lüfter | ||||
| 57 | 435496 | Lüfter | € 21.73 | |
| Teppichmesser | ||||
| 58 | 486374 | Teppichmesser | € 46.80 | |
| Einsatz | ||||
| 59 | 442664 | Einsatz | € 1.94 | |
| Senkschraube M4 x 12 | ||||
| 60 | 445148 | Senkschraube M4 x 12 | € 1.06 | |
| Abweiser | ||||
| 61 | 442662 | Abweiser | € 25.95 | |
| Filter | ||||
| 62 | 444486 | Filter | € 35.07 | |
| Gabelstück | ||||
| 63 | 442676 | Gabelstück | € 40.57 | |
| Zylinderschraube M8 x 16 | ||||
| 64 | 774346 | Zylinderschraube M8 x 16 | € 1.06 | |
| Scheibe 8,4 mm | ||||
| 65 | 219049 | Scheibe 8,4 mm | € 1.06 | |
| Sechskantmutter M8 | ||||
| 66 | 200719 | Sechskantmutter M8 | € 1.06 | |
| Klemmstück | ||||
| 67 | 442961 | Klemmstück | € 15.95 | |
| Handgriff | ||||
| 68 | 444511 | Handgriff | € 6.71 | |
| Kissen | ||||
| 69 | 443621 | Kissen | € 25.13 | |
| Stiel | ||||
| 70 | 444453 | Stiel | € 50.18 | |
| Zylinderschraube M6 x 20 | ||||
| 71 | 402875 | Zylinderschraube M6 x 20 | € 1.06 | |
| Hülsenmutter | ||||
| 72 | 444452 | Hülsenmutter | € 2.08 | |
| Sechskantschraube M10 x 60 | ||||
| 73 | 772638 | Sechskantschraube M10 x 60 | € 1.13 | |
| Sechskantmutter M10 | ||||
| 74 | 772975 | Sechskantmutter M10 | € 1.06 | |
| Scheibe | ||||
| 75 | 207804 | Scheibe | € 1.06 | |
| Spannelement | ||||
| 76 | 487090 | Spannelement | € 80.53 | |
| Verschluss | ||||
| 77 | 443228 | Verschluss | € 16.90 | |
| Niete | ||||
| 78 | 400016 | Niete | € 1.20 | |
| Scheibe 4,3 mm | ||||
| 79 | 228542 | Scheibe 4,3 mm | € 1.06 | |
