Hikoki C3607DAW2Z Zeichnungen und Teile
Genaue Typennummer:
C3607DAW2Z
C3607DAW2Z

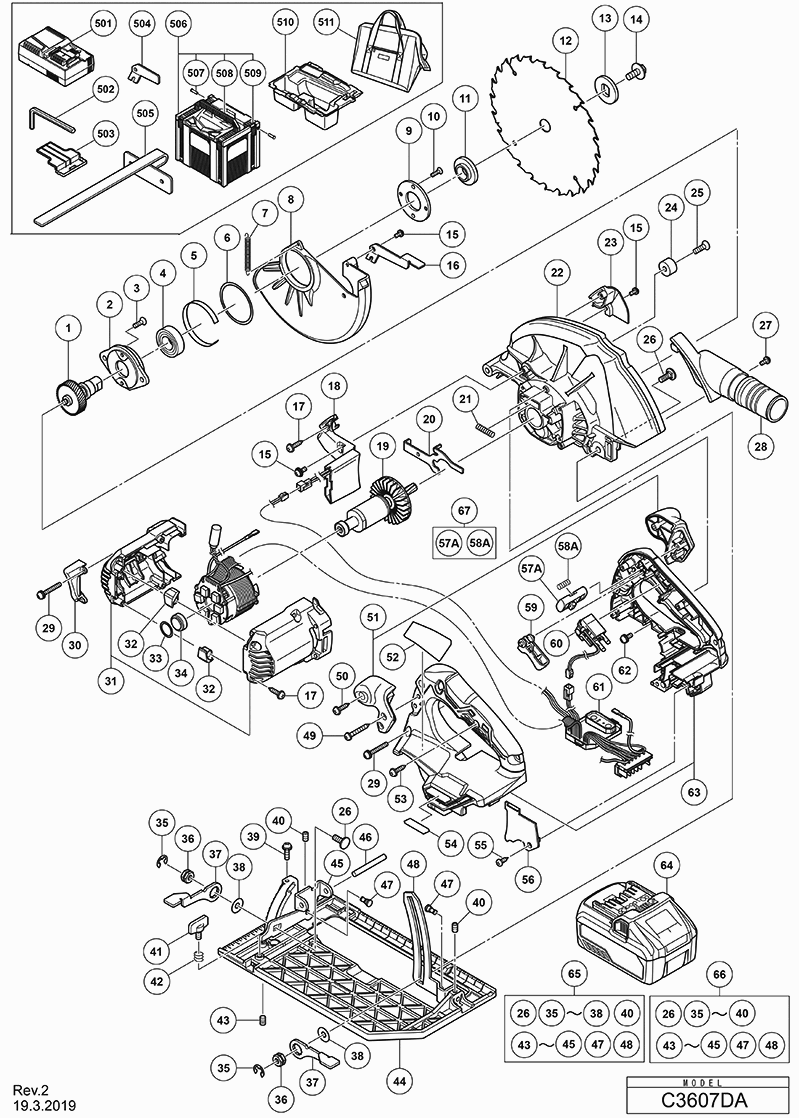

Zeichnungen der HIKOKI C3607DAW2Z
Teileliste der HIKOKI C3607DAW2Z
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| TANDWIELAS | ||||
| 1 | 373643 | TANDWIELAS | € 13.99 | |
| LAGERHOUDER | ||||
| 2 | 373810 | LAGERHOUDER | € 2.14 | |
| Senkkopfschraube M5x14 Selbstsi. Nicht mehr liefe | ||||
| 3 | 992013 | Senkkopfschraube M5x14 Selbstsi. Nicht mehr liefe | € 1.00 | |
| Kugellager 6003 Vv | ||||
| 4 | 6003VV | Kugellager 6003 Vv | € 7.28 | |
| BUSH | ||||
| 5 | 373811 | BUSH | € 1.71 | |
| Ring | ||||
| 6 | 370591 | Ring | € 0.99 | |
| TERUGVEER | ||||
| 7 | 373011 | TERUGVEER | € 0.99 | |
| LOWER GUARD | ||||
| 8 | 373812 | LOWER GUARD | € 13.09 | |
| Lagerdeckel | ||||
| 9 | 302435 | Lagerdeckel | € 1.29 | |
| Senkkopfschraube M4x10 Selbstsi. | ||||
| 10 | 990430 | Senkkopfschraube M4x10 Selbstsi. | € 0.99 | |
| Onderlegring | ||||
| 11 | 324597 | Onderlegring | € 3.00 | |
| Nicht mehr lieferbar | ||||
| 12 | 302412 | Nicht mehr lieferbar | ||
| Flansch | ||||
| 13 | 333556 | Flansch | € 1.14 | |
| Hex Flange Bolt | ||||
| 14 | 338917 | Hex Flange Bolt | € 0.99 | |
| Lever (old 320957) | ||||
| 16 | 328045 | Lever (old 320957) | € 1.14 | |
| LED | ||||
| 18 | 373644 | LED | € 3.71 | |
| ROTOR | ||||
| 19 | 361087 | ROTOR | € 35.47 | |
| Sperre | ||||
| 20 | 338918 | Sperre | € 1.43 | |
| Feder | ||||
| 21 | 334225 | Feder | € 1.71 | |
| TANDWIELHUIS | ||||
| 22 | 373641 | TANDWIELHUIS | € 26.97 | |
| FLOW GUIDE (A) | ||||
| 23 | 373814 | FLOW GUIDE (A) | € 1.14 | |
| Beschermschuim | ||||
| 24 | 337080 | Beschermschuim | € 1.00 | |
| Senkkopfschraube M6x20 (10st) | ||||
| 25 | 949794 | Senkkopfschraube M6x20 (10st) | € 1.57 | |
| BOUT M6 (SQUARE) | ||||
| 26 | 372747 | BOUT M6 (SQUARE) | € 0.99 | |
| Kopfschraube M4x12 M.u-scheibe (schwarz), C 8fshe | ||||
| 27 | 935196 | Kopfschraube M4x12 M.u-scheibe (schwarz), C 8fshe | € 0.99 | |
| STOFAFZUIGADAPTER | ||||
| 28 | 372757 | STOFAFZUIGADAPTER | € 2.86 | |
| Machineschroef M4x35 Zwart | ||||
| 29 | 334141 | Machineschroef M4x35 Zwart | € 1.71 | |
| Flow Guide | ||||
| 30 | 338919 | Flow Guide | € 0.99 | |
| Gehäuse | ||||
| 31 | 338902 | Gehäuse | € 6.00 | |
| Cushion | ||||
| 32 | 336554 | Cushion | € 0.99 | |
| RING | ||||
| 33 | 372734 | RING | € 0.99 | |
| Gummiring (1) | ||||
| 34 | 338928 | Gummiring (1) | € 0.99 | |
| Ring | ||||
| 35 | 670514 | Ring | € 1.00 | |
| LOCK NUT | ||||
| 36 | 372746 | LOCK NUT | € 1.00 | |
| LEVER | ||||
| 37 | 372745 | LEVER | € 1.00 | |
| Unterlegscheibe | ||||
| 38 | 320975 | Unterlegscheibe | € 1.00 | |
| BORGSCHROEF M4X14 MET RING | ||||
| 39 | 373010 | BORGSCHROEF M4X14 MET RING | € 0.99 | |
| Inbusschraube C8fshe | ||||
| 40 | 319541 | Inbusschraube C8fshe | € 1.43 | |
| Flügelschraube M6x15, C8fshe, C8fse | ||||
| 41 | 301806 | Flügelschraube M6x15, C8fshe, C8fse | € 1.00 | |
| Feder M8/m8v/m12sa/m12v, C8fse | ||||
| 42 | 947859 | Feder M8/m8v/m12sa/m12v, C8fse | € 0.99 | |
| SEAL LOCK HEX. SOCKET SET SCREW M6X10 | ||||
| 43 | 373815 | SEAL LOCK HEX. SOCKET SET SCREW M6X10 | € 0.99 | |
| BASE | ||||
| 44 | 372742 | BASE | € 1.57 | |
| BEVEL PLATE | ||||
| 45 | 372744 | BEVEL PLATE | € 1.43 | |
| Rollstift D6x50 (10pcs.) C18dmr | ||||
| 46 | 949750 | Rollstift D6x50 (10pcs.) C18dmr | € 7.00 | |
| Verloop Pin D6x13 | ||||
| 47 | 320163 | Verloop Pin D6x13 | € 1.43 | |
| LINK | ||||
| 48 | 372754 | LINK | € 1.86 | |
| Schneidschraube D4x30 M.flansch (schwarz) | ||||
| 49 | 305490 | Schneidschraube D4x30 M.flansch (schwarz) | € 0.99 | |
| Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
| 50 | 301653 | Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | € 0.99 | |
| Griff | ||||
| 51 | 338934 | Griff | € 3.00 | |
| Nicht mehr lieferbar | ||||
| 53 | 307811 | Nicht mehr lieferbar | ||
| Schroef D3x12 Zwart | ||||
| 55 | 334333 | Schroef D3x12 Zwart | € 1.71 | |
| HANDLE COVER (GREEN) | ||||
| 56 | 371909 | HANDLE COVER (GREEN) | € 1.86 | |
| KNOB | ||||
| 57A | 374780 | KNOB | € 0.99 | |
| SPRING | ||||
| 58A | 374781 | SPRING | € 0.99 | |
| Schaltgriff | ||||
| 59 | 338899 | Schaltgriff | € 0.99 | |
| SWITCH | ||||
| 60 | 371907 | SWITCH | € 13.09 | |
| STATOR FET PCB ASS'Y | ||||
| 61 | 341002 | STATOR FET PCB ASS'Y | € 116.50 | |
| Schraube M4x14 | ||||
| 62 | 305691 | Schraube M4x14 | € 1.00 | |
| HANDLE SET (GREEN) | ||||
| 63 | 371908 | HANDLE SET (GREEN) | € 17.80 | |
| Nicht mehr lieferbar | ||||
| 64 | 371750 | Nicht mehr lieferbar | ||
| BASE | ||||
| 66 | 373817 | BASE | € 33.12 | |
| KNOB SPRING SET | ||||
| 67 | 374782 | KNOB SPRING SET | € 2.14 | |
| INBUSSLEUTEL 5MM | ||||
| 502 | 944459 | INBUSSLEUTEL 5MM | € 2.00 | |
| Beschermkapje Voor Batterij | ||||
| 503 | 329897 | Beschermkapje Voor Batterij | € 1.71 | |
| LANGSGELEIDER | ||||
| 505 | 302691 | LANGSGELEIDER | € 23.82 | |
| Nicht mehr lieferbar | ||||
| 506 | 337528 | Nicht mehr lieferbar | ||
| SCHARNIERPIN | ||||
| 507 | 336474 | SCHARNIERPIN | € 0.99 | |
| HANDGREEP | ||||
| 508 | 336473 | HANDGREEP | € 6.78 | |
| AFSLUITING KOFFER | ||||
| 509 | 336472 | AFSLUITING KOFFER | € 1.07 | |
| INNER TRAY C3607DA | ||||
| 510 | 373646 | INNER TRAY C3607DA | € 15.05 | |
