Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki C8FSE'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

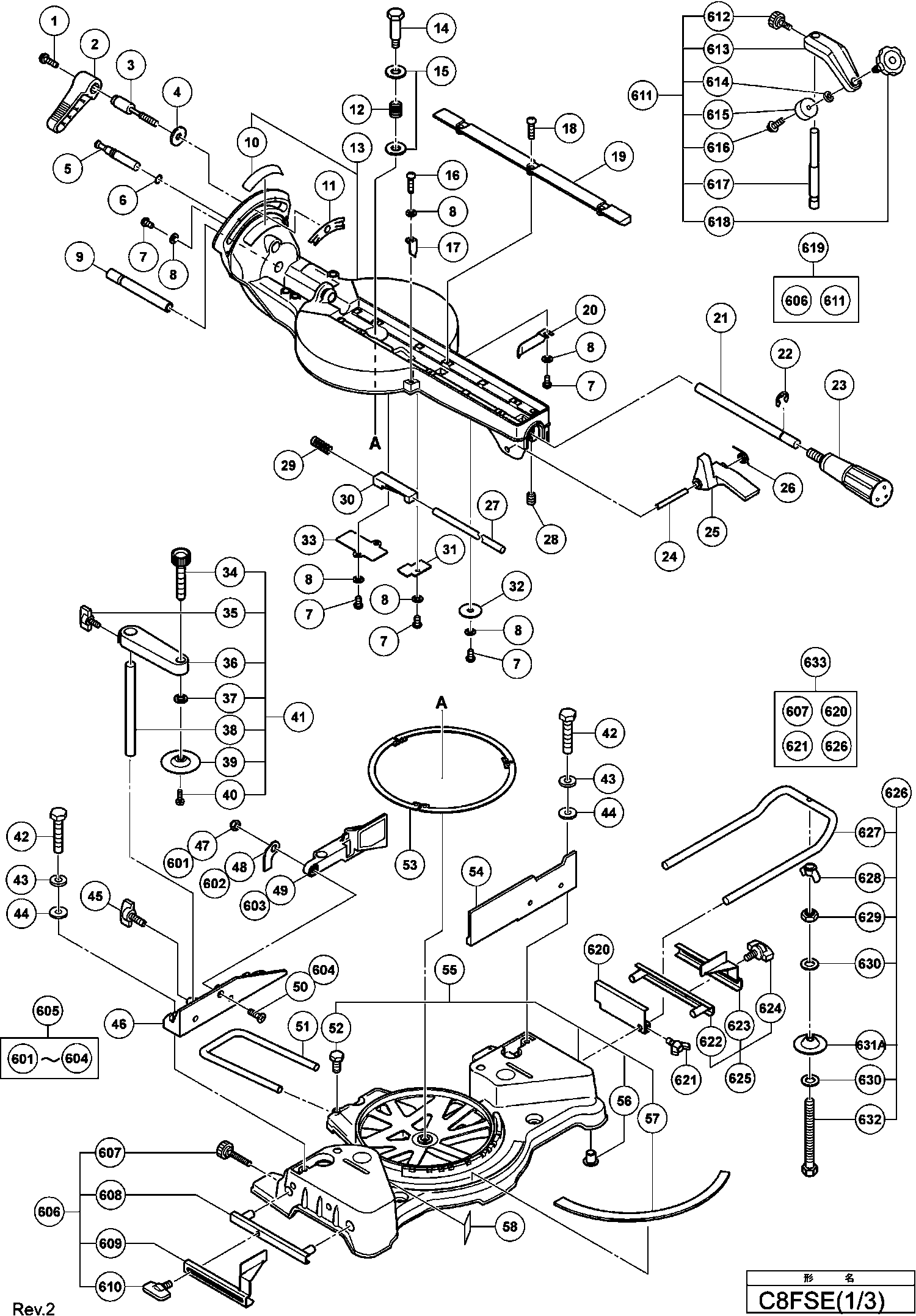

Zeichnungen der Hikoki C8FSE
Teileliste der Hikoki C8FSE
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Kopfschraube M4x12 M.u-scheibe (schwarz), C 8fshe | ||||
| 1 | 935196 | 1.04 | 1.23 | |
| Klemmhebel C10fsh, C8fse | ||||
| 2 | 312488 | 9.21 | 10.96 | |
| Bolzen (linke Hand) D10 C8fshe, C8fse | ||||
| 3 | 329409 | 4.20 | 5.00 | |
| Ring | ||||
| 4 | 965077 | 1.05 | 1.25 | |
| Stellstift C8fshe, C8fse | ||||
| 5 | 325028 | 4.20 | 5.00 | |
| O-ring (1ap12) Cr12v/cr24dv, C8fse | ||||
| 6 | 996407 | 1.05 | 1.25 | |
| Kopfschraube M4x 8 (10st) C8fshe, C8fse | ||||
| 7 | 949215 | 1.05 | 1.25 | |
| Unterlegschreibe M4 (10st), C8fshe, C8fse | ||||
| 8 | 949429 | 1.05 | 1.25 | |
| Gelenkwelle (a) | ||||
| 9 | 320141 | 10.20 | 12.14 | |
| Skala (b) C8fshe, C8fse | ||||
| 10 | 329417 | 2.10 | 2.50 | |
| Gleitschiene (a) C8fshe, C8fse | ||||
| 11 | 329408 | 1.20 | 1.43 | |
| Feder C8fshe, C8fse | ||||
| 12 | 312481 | 2.55 | 3.03 | |
| Drehtisch | ||||
| 13 | 329422 | 87.45 | 104.07 | |
| Schaft (b) C8fshe, C8fse | ||||
| 14 | 329418 | 3.00 | 3.57 | |
| Unterlegscheibe M12 (10st) Cb75f, C8fse | ||||
| 15 | 949437 | 1.95 | 2.32 | |
| Kopfschraube M4x12 (10st),c8fshe, C8fse | ||||
| 16 | 949217 | 1.05 | 1.25 | |
| Anzeige C10fsh, C 8fshe, C8fse | ||||
| 17 | 321329 | 1.65 | 1.96 | |
| Maschinenschraube M6x16 (10 St), C8fshe | ||||
| 18 | 949256 | 1.35 | 1.61 | |
| Tischeinlage C8fshe, C8fse | ||||
| 19 | 329421 | 2.10 | 2.50 | |
| Abstandhalter (a) C8fshe, C8fse | ||||
| 20 | 321342 | 1.65 | 1.96 | |
| Schaft (a) C8fshe, C8fse | ||||
| 21 | 329416 | 1.20 | 1.43 | |
| Ring | ||||
| 22 | 673489 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 23 | 322283 | |||
| Umschaltwelle C8fshe, C8fse | ||||
| 24 | 321339 | 1.80 | 2.14 | |
| Hebel C8fshe, C8fse | ||||
| 25 | 321338 | 1.65 | 1.96 | |
| Feder (d) C8fshe, C8fse | ||||
| 26 | 321340 | 1.80 | 2.14 | |
| Schaft (c) C8fshe, C8fse | ||||
| 27 | 329415 | 2.10 | 2.50 | |
| Kopfschraube M6x6 C8fshe, C8fse | ||||
| 28 | 987860 | 1.05 | 1.25 | |
| Feder (e) C8fshe, C8fse | ||||
| 29 | 321417 | 3.45 | 4.11 | |
| Stopper C8fshe, C8fse | ||||
| 30 | 322280 | 4.95 | 5.89 | |
| Abdeckung | ||||
| 31 | 324395 | 1.50 | 1.78 | |
| Druckscheibe Sv12sf/vb13y, C8fshe, C8fse | ||||
| 32 | 875249 | 1.35 | 1.61 | |
| Stiftabdeckung C8fshe, C8fse | ||||
| 33 | 321336 | 1.65 | 1.96 | |
| Knaufschraube M10x66, C8fc, C8fshe, C8fse | ||||
| 34 | 302522 | 9.60 | 11.42 | |
| Flügelschraube M6x15, C8fshe, C8fse | ||||
| 35 | 301806 | 1.05 | 1.25 | |
| Unterlegscheibe M6 (10st), C 8fshe, C8fse, Cg18dl | ||||
| 37 | 949432 | 1.05 | 1.25 | |
| Schraubstockstange C8fshe, C8fse | ||||
| 38 | 329859 | 2.10 | 2.50 | |
| Klemmplatte | ||||
| 39 | 302532 | 2.40 | 2.86 | |
| Maschinenschraube M4x10 (10 Stück) (ALT 949216Z) | ||||
| 40 | 949216 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 41 | 329860 | |||
| Schraube M8x35 (10stk), C8fshe, C8fse | ||||
| 42 | 949678 | 2.55 | 3.03 | |
| Federscheibe M8 (10st), C8fshe, Cm9by, C8fse | ||||
| 43 | 949457 | 1.05 | 1.25 | |
| Unterlegscheibe M8 (10st), C8fshe, C8fse | ||||
| 44 | 949433 | 1.05 | 1.25 | |
| FLÜGELSCHRAUBE (A) | ||||
| 45 | 307937 | 1.05 | 1.25 | |
| Anschlag (b) C8fshe, C8fse | ||||
| 46 | 329420 | 13.35 | 15.89 | |
| Halter | ||||
| 51 | 998844 | 7.95 | 9.46 | |
| Schraube M6x10 (10stk), C8fshe, C8fse | ||||
| 52 | 949610 | 1.20 | 1.43 | |
| Gleitschiene C8fshe, C8fse | ||||
| 53 | 324400 | 1.50 | 1.78 | |
| Anschlag (a) C8fshe, C8fse | ||||
| 54 | 329419 | 14.70 | 17.49 | |
| Grundplatte | ||||
| 55 | 329414 | 113.99 | 135.65 | |
| Basis Gummi | ||||
| 56 | 323606 | 1.05 | 1.25 | |
| Skala (a) C8fshe, C8fse | ||||
| 57 | 315210 | 5.85 | 6.96 | |
| Huelse | ||||
| 81 | 322889 | 1.05 | 1.25 | |
| Feder C8fshe, C8fse | ||||
| 82 | 329410 | 9.60 | 11.42 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 83 | 961554 | |||
| Gelenk (a) C8fshe, C8fse Includ.86,113 | ||||
| 84 | 329427 | 117.84 | 140.23 | |
| Kopfschraube M5x12 (10st), C8fse | ||||
| 85 | 949237 | 1.05 | 1.25 | |
| Abstandhalter C10fsb, C8fshe, C8fse | ||||
| 86 | 998980 | 1.04 | 1.23 | |
| Verbindung C8fshe, C8fse | ||||
| 87A | 329411 | 7.35 | 8.75 | |
| Gelenkwelle (a) | ||||
| 88 | 320141 | 10.20 | 12.14 | |
| O-ring (p-6), C8fshe, C8fse | ||||
| 89 | 984528 | 1.05 | 1.25 | |
| Haltestift Kompl. C8fs (inkl.pos.nr.44), C8fse In | ||||
| 90 | 302518 | 4.50 | 5.36 | |
| Abdeckung | ||||
| 91 | 324058 | 5.10 | 6.07 | |
| Unterlegschreibe M4 (10st), C8fshe, C8fse | ||||
| 92 | 949429 | 1.05 | 1.25 | |
| Kopfschraube M4x 8 (10st) C8fshe, C8fse | ||||
| 93 | 949215 | 1.05 | 1.25 | |
| Kabel G13va (cord Armor D8.8) For Gbr (110v) | ||||
| 94 | 500461Z | 17.88 | 21.27 | |
| Anschlusskabel (cord Armor D8.8) For Pan | ||||
| 94 | 500447Z | 6.60 | 7.85 | |
| Kopfschraube M4x12 M.u-scheibe (schwarz), C 8fshe | ||||
| 95 | 935196 | 1.04 | 1.23 | |
| Nylonklammer C8fc/fs, C8fse | ||||
| 96 | 948193 | 1.05 | 1.25 | |
| Nylonklammer C8fshe, C8fse | ||||
| 96 | 948614 | 1.05 | 1.25 | |
| Halter | ||||
| 97 | 329492 | 7.95 | 9.46 | |
| Kopfschraube M4x 8 (10st) C8fshe, C8fse | ||||
| 98 | 949215 | 1.05 | 1.25 | |
| Lagerbuchse | ||||
| 99 | 329424 | 30.80 | 36.65 | |
| Unterlegscheibe | ||||
| 100 | 326141 | 7.80 | 9.28 | |
| KNOPF M6X25 | ||||
| 101 | 324418 | 3.00 | 3.57 | |
| Feder M8/m8v/m12sa/m12v, C8fse | ||||
| 102 | 947859 | 1.04 | 1.23 | |
| Schraube M6x10, C8fshe, C8fse | ||||
| 103 | 307956 | 1.05 | 1.25 | |
| Kopfschraube M4x12 (10st),c8fshe, C8fse | ||||
| 104 | 949217 | 1.05 | 1.25 | |
| Anzeige C10fsh, C 8fshe, C8fse | ||||
| 105 | 321329 | 1.65 | 1.96 | |
| Inbusschraube M6x8 C8fshe, C8fse | ||||
| 106 | 301575 | 1.05 | 1.25 | |
| Schneidschraube D5x25 M.flansch (schwarz), C8fshe | ||||
| 107 | 305558 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 108 | 303409 | |||
| Halter (a) C8fshe, C8fse | ||||
| 109 | 329428 | 72.19 | 85.90 | |
| Halter | ||||
| 110 | 324372 | 7.50 | 8.92 | |
| Knopfbolzen C12fch | ||||
| 111 | 998879 | 1.05 | 1.25 | |
| Schutz (a) C10fsh For Europe,model (s) | ||||
| 112 | 321333 | 11.85 | 14.10 | |
| Halter | ||||
| 113 | 321394 | 1.65 | 1.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 151 | 984750 | |||
| Kabelknickschutz D10.1 Div.typen, C8fshe, C8fse | ||||
| 152 | 938051 | 1.04 | 1.23 | |
| Kabelklemme Div.typen, C8fshe, Cm5sb, C8fse | ||||
| 153 | 937631 | 1.04 | 1.23 | |
| Gehäuse | ||||
| 154 | 329437 | 34.24 | 40.74 | |
| Maschinenschraube M5x40, C8fse | ||||
| 156 | 322123 | 1.65 | 1.96 | |
| Inbusstiftschraube M5x8, C8fshe, C8fse, H41mb,g23 | ||||
| 157 | 938477 | 1.05 | 1.25 | |
| Kohlekasten Zsb | ||||
| 158 | 957571 | 2.40 | 2.86 | |
| Kohlebürste (1 Paar) C8fshe, C8fse | ||||
| 159 | 999001 | 6.75 | 8.03 | |
| Kohlekappe G12sa/g13sb u.a. Cl10sa, C8fshe, C8fse | ||||
| 160 | 931266 | 1.04 | 1.23 | |
| Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
| 161 | 301653 | 1.04 | 1.23 | |
| Handgriffabdeckung C8fshe, C8fse | ||||
| 162 | 329438 | 15.81 | 18.82 | |
| Eisenring C8fshe, C8fse For Europe,aus,ina,model | ||||
| 163 | 324518 | 12.15 | 14.46 | |
| Verbinder 50092 (10st) Div.typen (usa, Can), C8fs | ||||
| 164 | 959141 | 3.75 | 4.46 | |
| Verbinderkabel (g) C8fshe, C8fse | ||||
| 165 | 329461 | 2.10 | 2.50 | |
| Schalter | ||||
| 166 | 324424 | 6.45 | 7.68 | |
| Schraubklemme 2-reihig Div.typen, C8fshe, C8fse | ||||
| 167 | 958308Z | 5.55 | 6.60 | |
| Kondensator 220-240 Volt | ||||
| 168 | 329861 | 7.05 | 8.39 | |
| Abdeckkappe | ||||
| 169 | 329439 | 1.20 | 1.43 | |
| Feder C8fshe, C8fse | ||||
| 170 | 323433 | 1.80 | 2.14 | |
| Sperrhebel 8fshe, C8fse | ||||
| 171 | 323432 | 5.10 | 6.07 | |
| Luftführung C8fshe, C8fse | ||||
| 172 | 329436 | 2.10 | 2.50 | |
| Sechskantmutter D4x60, C8fshe, C8fse | ||||
| 173 | 960108 | 1.04 | 1.23 | |
| Kohlenhalterklemme Fg12sa u.a., C8fshe, C8fse | ||||
| 174 | 931867 | 1.05 | 1.25 | |
| Stator Ass'y220230vol C8fshe Includ.180 | ||||
| 175 | 340729E | 32.31 | 38.45 | |
| Stator 220v-230v H90sa Includ.103 Für Nzl,saf | ||||
| 175 | 340729G | 26.40 | 31.42 | |
| Kugellager 6000 Vv, Cm9by, C8fse, G23ss | ||||
| 176 | 6000VV | 6.15 | 7.32 | |
| Staubdichtung G12s2/g12sa2/g13sd/ G13sb2/g12sa2, | ||||
| 177 | 315877 | 1.05 | 1.25 | |
| Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb | ||||
| 178 | 608VVM | 5.70 | 6.78 | |
| Lagerbuchse | ||||
| 179 | 322089 | 4.80 | 5.71 | |
| Gummimuffe, C8fshe, C8fse | ||||
| 180 | 322090 | 1.80 | 2.14 | |
| Anker 230v | ||||
| 181 | 360839E | 41.80 | 49.74 | |
| Anker 230v | ||||
| 181 | 360839G | 36.44 | 43.36 | |
| Knopf | ||||
| 182 | 961468 | 1.35 | 1.61 | |
| Haltefeder | ||||
| 183 | 988821 | 3.60 | 4.28 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 184 | 303409 | |||
| Kopfschraube M5x8 M.u-scheibe C8fshe, C8fse | ||||
| 185 | 996274 | 1.05 | 1.25 | |
| Achsabdeckung | ||||
| 186 | 329413 | 6.75 | 8.03 | |
| Kopfschraube M4x12 M.u-scheibe (schwarz), C 8fshe | ||||
| 188 | 935196 | 1.04 | 1.23 | |
| Inbusschraube Mit Dichtung M5x10, C8fshe, C8fse | ||||
| 189 | 877839 | 1.05 | 1.25 | |
| Getriebegehaeuse | ||||
| 190 | 329431 | 83.60 | 99.48 | |
| Hitachi Schild Nc40g, C8fse | ||||
| 191 | 328922 | 1.95 | 2.32 | |
| Bolzenschraube M6x16 mit Unterlegscheibe schwarz, | ||||
| 192 | 308259 | 1.05 | 1.25 | |
| Maschinenschraube M6x25 (10 Stück) C8fshe, C8fse | ||||
| 193 | 949260 | 1.35 | 1.61 | |
| Kugellager 606zzm, C8fse | ||||
| 194 | 606ZZM | 15.40 | 18.33 | |
| Federscheibe M6 (10st), C8fshe, C8fse, Cg18dal, C | ||||
| 195 | 949455 | 1.05 | 1.25 | |
| Unterlegscheibe M6 (10st), C8fse | ||||
| 196 | 949425 | 1.05 | 1.25 | |
| Sperrhebelfeder C8fshe, C8fse For Europe,aus,mode | ||||
| 197 | 329463 | 1.20 | 1.43 | |
| Sperrhebel C8fshe, C8fse For Europe,aus,model (s) | ||||
| 198 | 329462 | 5.10 | 6.07 | |
| Spezialschraube M6, C8fse For Europe,aus,model (s | ||||
| 199 | 322950 | 1.05 | 1.25 | |
| Staubführung C8fshe, C8fse | ||||
| 200 | 321364 | 1.80 | 2.14 | |
| Führunghalter für Europa, Modell(e) | ||||
| 201 | 335780 | 2.70 | 3.21 | |
| Sechskantschraube M7x17,5 (links) (mit U-scheibe) | ||||
| 202 | 998335 | 1.05 | 1.25 | |
| Stellring (b) C10fch, C8she, C8fse Except For Eur | ||||
| 204 | 976819 | 4.80 | 5.71 | |
| Distanzring (a) D30 C8fc/fs, C8fse For Europe,aus | ||||
| 204 | 974663Z | 4.66 | 5.55 | |
| Senkkopfschraube M4x10 (10st), C8fshe, C8fse | ||||
| 205 | 949322 | 1.05 | 1.25 | |
| Abdeckung | ||||
| 206 | 307731 | 2.55 | 3.03 | |
| Pendelschutzhaube C8fshe, C8fse | ||||
| 207 | 329412 | 27.23 | 32.40 | |
| Rückholfeder C18dmr, C8fshe, C8fse | ||||
| 208 | 317203 | 3.30 | 3.93 | |
| Spindel kpl. | ||||
| 209 | 329432 | 24.75 | 29.45 | |
| KUGELLAGER 6003VVCM (NYLONHALTERUNG) | ||||
| 210 | 327694 | 5.25 | 6.25 | |
| Halter für Führungsschiene, C8fshe, C8fse | ||||
| 211 | 329435 | 6.45 | 7.68 | |
| Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb | ||||
| 212 | 608VVM | 5.70 | 6.78 | |
| Flansch (D) | ||||
| 213 | 308789 | 15.84 | 18.85 | |
| Kopfschraube M5x20 (10st) C8fshe, C8fse | ||||
| 214 | 949241 | 1.35 | 1.61 | |
| Federscheibe M5 (10st), C8fshe, C8fse | ||||
| 215 | 949454 | 1.04 | 1.23 | |
| Scheibe (g) Cr13va | ||||
| 218 | 318452 | 1.20 | 1.43 | |
| Controller | ||||
| 219 | 336578 | 49.78 | 59.23 | |
| Schneidschraube D4x12, Cm9uby For Sin,hkg,chn | ||||
| 220 | 305720 | 1.05 | 1.25 | |
| Innenkabel (h) L300 | ||||
| 221 | 336579 | 2.10 | 2.50 | |
| Verbinderkabel (h) L140 | ||||
| 222 | 336580 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 940543 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 322955 | |||
| Gewindemutter M6, C8fse, Nr90aa | ||||
| 601 | 963837 | 1.05 | 1.25 | |
| Platte | ||||
| 602 | 329465 | 1.20 | 1.43 | |
| UNTERZAUN | ||||
| 603 | 330138 | 20.00 | 23.80 | |
| Senkkopfschraube M6x25 (10st), C8fshe, C8fse | ||||
| 604 | 949342 | 1.65 | 1.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 605 | 329464 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 606 | 321374 | |||
| Knopf M6 x 32 | ||||
| 607 | 960017 | 1.65 | 1.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 608 | 321390 | |||
| Flügelschraube M6x15, C8fshe, C8fse | ||||
| 610 | 301806 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 611 | 322957 | |||
| Knaufschraube M6x11 C8fc/fs | ||||
| 612 | 998836 | 1.65 | 1.96 | |
| Unterlegscheibe (h) | ||||
| 614 | 306985 | 1.05 | 1.25 | |
| Gummifuss C8fs | ||||
| 615 | 964851 | 1.05 | 1.25 | |
| Kopfschraube M4x10 M.u-scheibe (schwarz) | ||||
| 616 | 304043 | 1.05 | 1.25 | |
| Schraubstockstange C10fch | ||||
| 617 | 318967 | 3.00 | 3.57 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 618 | 321551 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 619 | 329782 | |||
| Stopper C10fch | ||||
| 620 | 974561 | 7.05 | 8.39 | |
| Flügelbolzen M6x20 (10stk) | ||||
| 621 | 949404 | 7.65 | 9.10 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 622 | 321390 | |||
| Flügelschraube M6x15, C8fshe, C8fse | ||||
| 624 | 301806 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 625 | 321373 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 627 | 321549 | |||
| Flügelmutter M6 (10st) | ||||
| 628 | 949313 | 4.65 | 5.53 | |
| Mutter M6 (10st) Cg18dl For Europe (sl),usa,can | ||||
| 629 | 949556 | 1.05 | 1.25 | |
| Ring | ||||
| 630 | 967329 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 631A | 322047 | |||
| Inbusschraube C8fshe | ||||
| 632 | 996283 | 1.80 | 2.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 633 | 321553 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 634 | 998840 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 635 | 998858 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 636 | 998859 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 637 | 339237 | |||
