Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki CC16SA'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

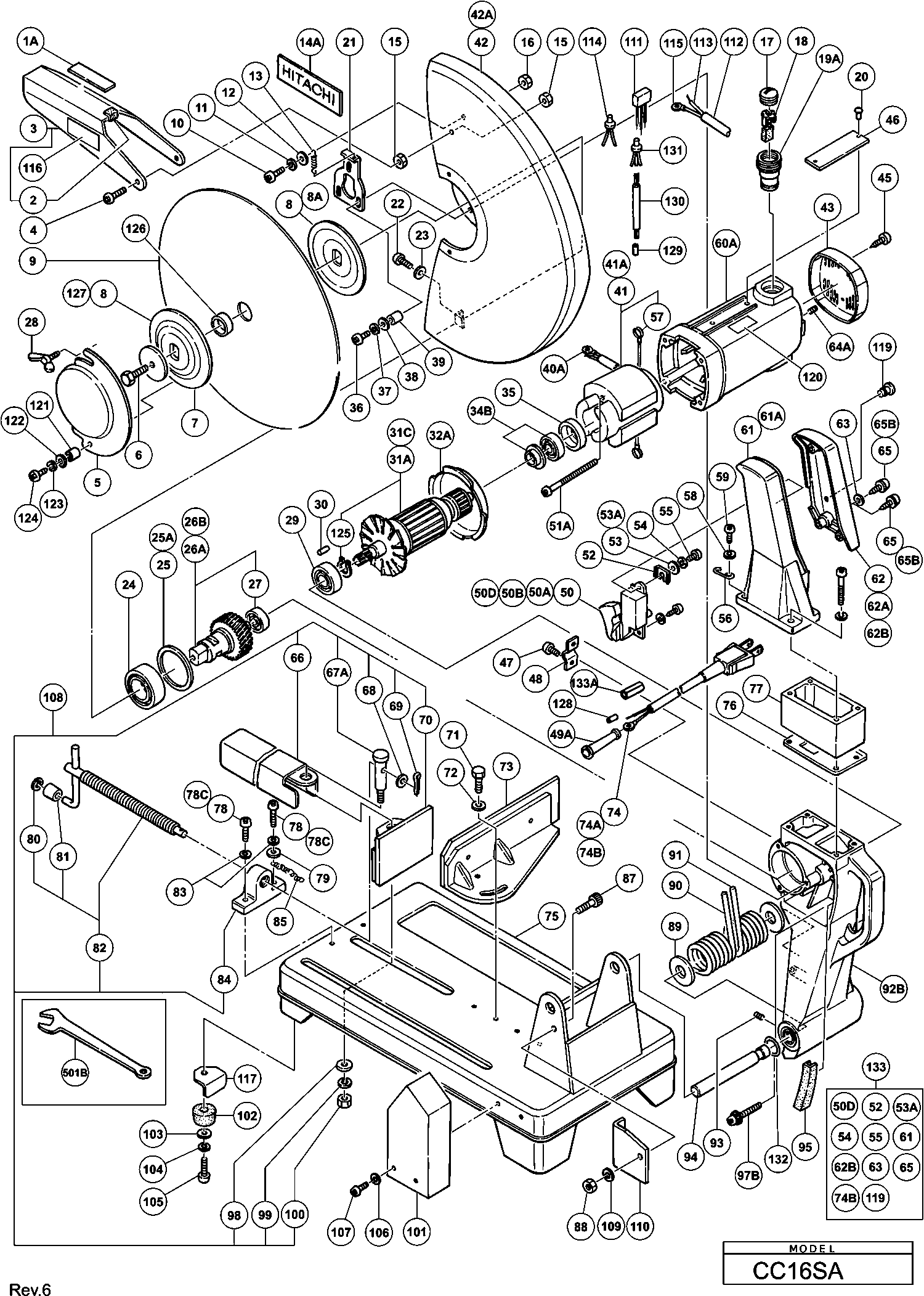

Zeichnungen der Hikoki CC16SA
Teileliste der Hikoki CC16SA
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Gummifuss C8fs | ||||
| *102 | 964851 | 1.05 | 1.25 | |
| Unterlegscheibe M6 (10st), C 8fshe, C8fse, Cg18dl | ||||
| *103 | 949432 | 1.05 | 1.25 | |
| Federscheibe M6 (10st), C8fshe, C8fse, Cg18dal, C | ||||
| *104 | 949455 | 1.05 | 1.25 | |
| Maschinenschraube M6x16 (10 St), C8fshe | ||||
| *105 | 949256 | 1.35 | 1.61 | |
| Kohlenbürsten (paar) | ||||
| *18 | 999044 | 4.50 | 5.36 | |
| Flügelschraube M6x10 (10st) | ||||
| *28 | 949394 | 7.05 | 8.39 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *41 | 951909H | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *42 | 951919 | |||
| Kabelknickschutz D10.1 Div.typen, C8fshe, C8fse | ||||
| *49A | 938051 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *74 | 952806Z | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *74A | 500455Z | |||
| Markenplatte | ||||
| 1A | 975642 | 3.60 | 4.28 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 2 | 951880Z | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 3 | 951915 | |||
| Maschinenschraube M6x16 (10 St), C8fshe | ||||
| 4 | 949256 | 1.35 | 1.61 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 5 | 951912Z | |||
| Schraube (g) M10x20 | ||||
| 6 | 951480 | 1.05 | 1.25 | |
| Unterlegscheibe | ||||
| 7 | 965724 | 1.35 | 1.61 | |
| BINNENFLENS | ||||
| 8 | 951479 | 20.02 | 23.82 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 8A | 951918 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 9 | 951911Z | |||
| Kopfschraube M4x 8 (10st) C8fshe, C8fse | ||||
| 10 | 949215 | 1.05 | 1.25 | |
| Federscheibe M4 (10st) | ||||
| 11 | 949453 | 1.05 | 1.25 | |
| Unterlegschreibe M4 (10st), C8fshe, C8fse | ||||
| 12 | 949429 | 1.05 | 1.25 | |
| Druckfeder 500dc | ||||
| 13 | 951876 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 14A | 951653 | |||
| Mutter M6 (10st) Cg18dl For Europe (sl),usa,can | ||||
| 15 | 949556 | 1.05 | 1.25 | |
| Mutter M4 (10 Stück) | ||||
| 16 | 949554 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 17 | 978445 | |||
| Kohlenkappe C13u/m12v/div.typen H70sa | ||||
| 17A | 940540 | 1.04 | 1.23 | |
| Kohlenbürsten (paar) | ||||
| 18 | 999044 | 4.50 | 5.36 | |
| Kohlenhalter C13u/cm12y u.a. | ||||
| 19A | 980487 | 5.68 | 6.75 | |
| Niete D 2,5 X 4,8 (10st) Three-phase | ||||
| 20 | 949510 | 1.04 | 1.23 | |
| Sperrhebel (alt 951853z) | ||||
| 21 | 951853 | 9.60 | 11.42 | |
| Kopfschraube M5x12 (10st), C8fse | ||||
| 22 | 949237 | 1.05 | 1.25 | |
| Unterlegscheibe M5 (10st) | ||||
| 23 | 949431 | 1.04 | 1.23 | |
| Kugellager 6206vvcmps2s | ||||
| 24 | 6206VV | 14.40 | 17.14 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 25 | 951516 | |||
| BEARING COLLAR | ||||
| 25A | 978965 | 6.54 | 7.78 | |
| AS (OUD 951873Z) | ||||
| 26A | 951523 | 60.00 | 71.40 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 26B | 314967 | |||
| Kugellager 6201 Vv | ||||
| 27 | 6201VV | 6.45 | 7.68 | |
| Flügelschraube M6x10 (10st) | ||||
| 28 | 949394 | 7.05 | 8.39 | |
| Kugellager 6202 Vv | ||||
| 29 | 6202VV | 7.05 | 8.39 | |
| GUMMISTIFT (ALT 976441) | ||||
| 30 | 946362 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 31A | 951908D | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 31C | 951908U | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 32A | 336529 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 34B | 317830 | |||
| Lagerbuchse | ||||
| 35 | 951878 | 14.70 | 17.49 | |
| Maschinenschraube M6x25 (10 Stück) C8fshe, C8fse | ||||
| 36 | 949260 | 1.35 | 1.61 | |
| Federscheibe M6 (10st), C8fshe, C8fse, Cg18dal, C | ||||
| 37 | 949455 | 1.05 | 1.25 | |
| Ring | ||||
| 38 | 967329 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 39 | 951910Z | |||
| VINYL HULSJE | ||||
| 40A | 951916 | 5.04 | 6.00 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 41 | 951909J | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 42 | 951919 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 42A | 952830 | |||
| Abdeckung | ||||
| 43 | 974571 | 5.25 | 6.25 | |
| Schneidschraube D4x10 C8fs | ||||
| 45 | 974572 | 1.05 | 1.25 | |
| Maschinenschraube M4x10 (10 Stück) (ALT 949216Z) | ||||
| 47 | 949216 | 1.05 | 1.25 | |
| SNOERKLEM | ||||
| 48 | 934028 | 1.00 | 1.19 | |
| Kabelknickschutz D10.1 Div.typen, C8fshe, C8fse | ||||
| 49A | 938051 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 50 | 951864 | |||
| Schalter C10fb | ||||
| 50A | 976825 | 22.00 | 26.18 | |
| Schalter | ||||
| 50B | 951894 | 25.99 | 30.93 | |
| Schalter | ||||
| 50D | 951894 | 25.99 | 30.93 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 51A | 320201 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 52 | 955835 | |||
| Unterlegschreibe M4 (10st), C8fshe, C8fse | ||||
| 53 | 949429 | 1.05 | 1.25 | |
| Unterlegschreibe M4 (10st), C8fshe, C8fse | ||||
| 53A | 949429 | 1.05 | 1.25 | |
| Federscheibe M4 (10st) | ||||
| 54 | 949453 | 1.05 | 1.25 | |
| Schneidschraube D4x10 C8fs | ||||
| 55 | 974572 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 56 | 968523 | |||
| Kohlenhalterklemme M12sa/v | ||||
| 57 | 998744 | 1.20 | 1.43 | |
| Federscheibe M6 (10st), C8fshe, C8fse, Cg18dal, C | ||||
| 58 | 949455 | 1.05 | 1.25 | |
| Gehäuse (alt 951867z) | ||||
| 60A | 951867 | 64.21 | 76.41 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 61 | 951862Z | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 61A | 951882Z | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 62 | 951863 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 62A | 951897 | |||
| Handgriffabdeckung (alt 951898) | ||||
| 62B | 320266 | 6.75 | 8.03 | |
| Unterlegschreibe M4 (10st), C8fshe, C8fse | ||||
| 63 | 949429 | 1.05 | 1.25 | |
| INBUSSTELSCHROEF M4X8 | ||||
| 64A | 977089 | 1.00 | 1.19 | |
| Schneidschraube D4x25 M.flansch | ||||
| 65B | 306999 | 1.04 | 1.23 | |
| TAPPING SCREW (W/SP.WASHER) D4X25 | ||||
| 65S | 977126 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 66 | 951859Z | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 67A | 951850 | |||
| Unterlegscheibe M8 (10st), C8fshe, C8fse | ||||
| 68 | 949433 | 1.05 | 1.25 | |
| Splint D3x15 (10 Stücke) | ||||
| 69 | 949537 | 1.35 | 1.61 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 70 | 951845 | |||
| BOUT M10X20 ( 10 STUKS ) | ||||
| 71 | 949638 | 2.94 | 3.50 | |
| Unterlegscheibe M10 (10st) | ||||
| 72 | 949434 | 1.35 | 1.61 | |
| MATERIAALAANSLAG (B) | ||||
| 73 | 951914 | 13.48 | 16.04 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 74 | 952806Z | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 74A | 500455Z | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 74B | 500453Z | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 75 | 951913 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 76 | 951877Z | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 77 | 951900Z | |||
| BOLT (W/WASHER M8X25 | ||||
| 78C | 978930 | 1.00 | 1.19 | |
| MACHINESCHROEF M8 X25 (10 STUKS) | ||||
| 78S | 949789 | 1.98 | 2.36 | |
| Unterlegscheibe M8 (10st) | ||||
| 79 | 949426 | 1.05 | 1.25 | |
| Sicherungsring (e-typ) D6 C10fca/c10ra/nv65ad, Nr | ||||
| 80 | 955479 | 1.05 | 1.25 | |
| Hülse | ||||
| 81 | 971563 | 1.05 | 1.25 | |
| SCHROEFAS | ||||
| 82 | 951472 | 12.87 | 15.32 | |
| Federscheibe M8 (10st), C8fshe, Cm9by, C8fse | ||||
| 83 | 949457 | 1.05 | 1.25 | |
| HOUDER | ||||
| 84 | 951846 | 9.00 | 10.71 | |
| Kette | ||||
| 85 | 968520 | 2.10 | 2.50 | |
| Inbusschraube M8x25 (10st) G23ss | ||||
| 87 | 949760 | 5.55 | 6.60 | |
| Mutter M8 (10st) | ||||
| 88 | 949558 | 1.05 | 1.25 | |
| Unterlegscheibe M16 C15fb | ||||
| 89 | 955818 | 1.05 | 1.25 | |
| Feder (b) | ||||
| 90 | 951476 | 7.35 | 8.75 | |
| Feder (a) Dh18vb | ||||
| 91 | 951475 | 7.35 | 8.75 | |
| Getriebegehaeuse | ||||
| 92B | 951847 | 87.59 | 104.23 | |
| Inbusstiftschraube M5x16 | ||||
| 93 | 971884 | 1.05 | 1.25 | |
| AS | ||||
| 94 | 951474 | 3.72 | 4.43 | |
| Gummipuffer (b) | ||||
| 95 | 955868 | 3.60 | 4.28 | |
| Schneidschraube D5x50 | ||||
| 97B | 317449 | 1.65 | 1.96 | |
| Ring | ||||
| 98 | 965077 | 1.05 | 1.25 | |
| Federscheibe M10 (10st) | ||||
| 99 | 949458 | 1.05 | 1.25 | |
| M10 Mutter (10 Stücke) | ||||
| 100 | 949560 | 2.40 | 2.86 | |
| Funkenfänger | ||||
| 101 | 951477 | 6.60 | 7.85 | |
| Gummifuss C8fs | ||||
| 102 | 964851 | 1.05 | 1.25 | |
| Gummifuss C8fs | ||||
| 102S | 964851 | 1.05 | 1.25 | |
| Unterlegscheibe M6 (10st), C 8fshe, C8fse, Cg18dl | ||||
| 103 | 949432 | 1.05 | 1.25 | |
| Unterlegscheibe M6 (10st), C 8fshe, C8fse, Cg18dl | ||||
| 103S | 949432 | 1.05 | 1.25 | |
| Federscheibe M6 (10st), C8fshe, C8fse, Cg18dal, C | ||||
| 104 | 949455 | 1.05 | 1.25 | |
| Federscheibe M6 (10st), C8fshe, C8fse, Cg18dal, C | ||||
| 104S | 949455 | 1.05 | 1.25 | |
| Maschinenschraube M6x16 (10 St), C8fshe | ||||
| 105 | 949256 | 1.35 | 1.61 | |
| Maschinenschraube M6x16 (10 St), C8fshe | ||||
| 105S | 949256 | 1.35 | 1.61 | |
| Federscheibe M5 (10st), C8fshe, C8fse | ||||
| 106 | 949454 | 1.04 | 1.23 | |
| Kopfschraube M5x10 (10st), G23ss For Irl | ||||
| 107 | 949236 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 108 | 951906Z | |||
| Federscheibe M8 (10st), C8fshe, Cm9by, C8fse | ||||
| 109 | 949457 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 110 | 951917 | |||
| Kondensator | ||||
| 111 | 965141 | 11.85 | 14.10 | |
| Verbinder 50091 (10st) Div.typen | ||||
| 114 | 959140 | 3.30 | 3.93 | |
| Kabelschuh M5 (o.iso) Div.typen For Noise Suppres | ||||
| 115 | 938108 | 1.20 | 1.43 | |
| Basis Gummiplatte (alt 964943z) | ||||
| 117 | 951888 | 4.50 | 5.36 | |
| Verriegelungsknopf | ||||
| 119 | 951895 | 3.30 | 3.93 | |
| Ring | ||||
| 121 | 974484 | 1.05 | 1.25 | |
| Ring | ||||
| 122 | 967329 | 1.05 | 1.25 | |
| Federscheibe M6 (10st), C8fshe, C8fse, Cg18dal, C | ||||
| 123 | 949455 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 124 | 949254 | |||
| Sicherungsring D15 (10st) | ||||
| 125 | 939544 | 2.13 | 2.53 | |
| Hülse | ||||
| 126 | 971937 | 3.30 | 3.93 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 127 | 314968 | |||
| Kanalhülse für Kabel (d) Div.typen, Cm9uby, G23ss | ||||
| 128 | 981373 | 1.05 | 1.25 | |
| Kanalhülse für Kabel (d) Div.typen, Cm9uby, G23ss | ||||
| 129 | 981373 | 1.05 | 1.25 | |
| Verbinderkabel | ||||
| 130 | 317429 | 1.65 | 1.96 | |
| Verbinder 50092 (10st) Div.typen (usa, Can), C8fs | ||||
| 131 | 959141 | 3.75 | 4.46 | |
| O-Ring (ap-24) | ||||
| 132 | 997392 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 133 | 323246 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501B | 318311 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 901 | 306859 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 902 | 978959 | |||
