Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki CE18DSL'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

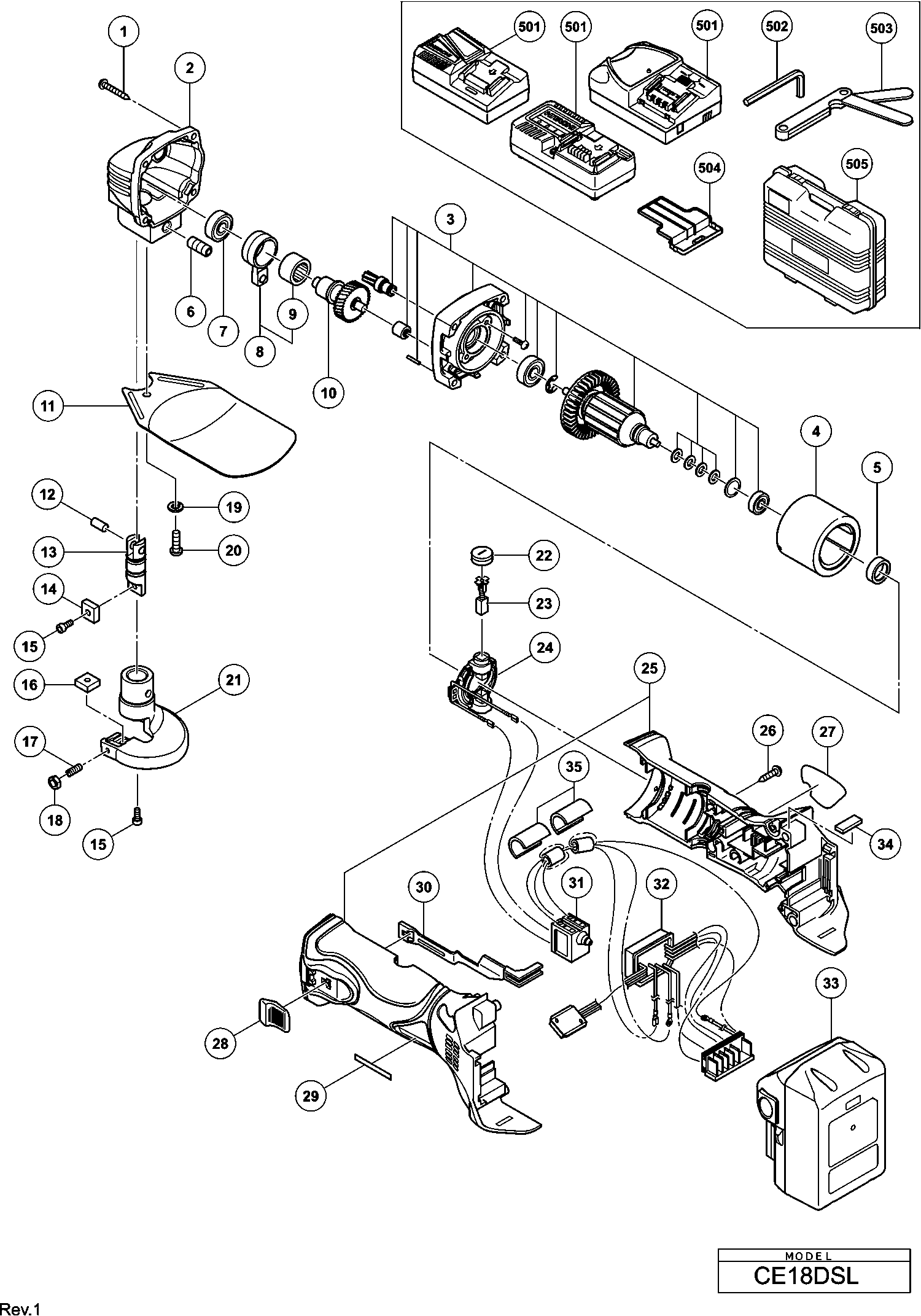

Zeichnungen der Hikoki CE18DSL
Teileliste der Hikoki CE18DSL
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Bürstenblock G14dmr | ||||
| *24 | 328202 | 7.05 | 8.39 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *32 | 370162 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *33 | 336385 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *505A | 380087 | |||
| Schneidschraube D4x35 M.flansch | ||||
| 1 | 303694 | 1.04 | 1.23 | |
| Getriebedeckel | ||||
| 2 | 339994 | 6.15 | 7.32 | |
| Läufer Und Stirnrad-Set | ||||
| 3 | 339998 | 55.14 | 65.61 | |
| Magnet | ||||
| 4 | 328195 | 18.84 | 22.42 | |
| MAGNEET | ||||
| 4A | 376708 | 9.36 | 11.14 | |
| Hülse | ||||
| 5 | 338867 | 1.80 | 2.14 | |
| Inbusstiftschraube M8x20 | ||||
| 6 | 998008 | 1.05 | 1.25 | |
| Kugellager 608vv | ||||
| 7 | 333945 | 1.80 | 2.14 | |
| Stange | ||||
| 8 | 998004 | 35.06 | 41.72 | |
| Nadellager (m152112) | ||||
| 9 | 993163 | 6.75 | 8.03 | |
| Spindel- und Zahnrad-Set | ||||
| 10 | 339999 | 18.29 | 21.76 | |
| Handschutz Ce16 | ||||
| 11 | 998010 | 6.75 | 8.03 | |
| Stift (1) | ||||
| 12 | 993546 | 1.05 | 1.25 | |
| Kolben | ||||
| 13 | 998005 | 40.84 | 48.60 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 14 | 998000 | |||
| Inbusschraube M4x10 (10st) Till 12.2017 | ||||
| 15 | 949812 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 16 | 998001 | |||
| Stiftschraube M4x14 | ||||
| 17 | 998009 | 1.05 | 1.25 | |
| Klemmutter M4 (10 St.) | ||||
| 18 | 949565 | 1.05 | 1.25 | |
| Federscheibe M5 (10st), C8fshe, C8fse | ||||
| 19 | 949454 | 1.04 | 1.23 | |
| Kopfschraube M5x12 (10st), C8fse | ||||
| 20 | 949237 | 1.05 | 1.25 | |
| Messerhalter Ce16 | ||||
| 21 | 998007 | 125.40 | 149.23 | |
| Kohlenkappe G14dmr | ||||
| 22 | 328200 | 2.10 | 2.50 | |
| Kohlenbürsten (paar) | ||||
| 23 | 999054 | 6.45 | 7.68 | |
| Bürstenblock G14dmr | ||||
| 24 | 328202 | 7.05 | 8.39 | |
| Bürstenblock Komplett Cl10sa Includ.23,24 | ||||
| 24 | 334696 | 7.05 | 8.39 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 25 | 370161 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 25A | 373150 | |||
| BEHUIZING SET (A+B) (OUD 373150) | ||||
| 25B | 377254 | 11.28 | 13.42 | |
| Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
| 26 | 301653 | 1.04 | 1.23 | |
| Schiebeknopf G12sg/g13v/g13yd G13sb2/g12sa2, Cm5s | ||||
| 28 | 314428 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 30 | 328199 | |||
| TREKSTANG (OUD 328199) | ||||
| 30A | 377004 | 1.00 | 1.19 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 31 | 329057 | |||
| Schalter | ||||
| 31A | 373565 | 4.65 | 5.53 | |
| Controller-Terminal-Set | ||||
| 32 | 370163 | 54.18 | 64.47 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 33 | 336385 | |||
| Dichtung | ||||
| 34 | 328709 | 1.80 | 2.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 35 | 339343 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 943277 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 503 | 949128 | |||
| Abdeckkappe für Batterie | ||||
| 504 | 329897 | 1.80 | 2.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 505 | 339992 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 506 | 336471 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 507 | 336472 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 508 | 336473 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 509 | 336474 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 510 | 339993 | |||
| Gehäuse (a) | ||||
| 541 | 336269 | 3.75 | 4.46 | |
| Ventilator (1) | ||||
| 542 | 336272 | 5.40 | 6.43 | |
| Gehäuse (b) Ladegerät Uc18yfsl | ||||
| 545 | 336270 | 3.45 | 4.11 | |
| Markenlabel | ||||
| 547 | 336273 | 1.50 | 1.78 | |
| Terminalhalter | ||||
| 548 | 336277 | 3.90 | 4.64 | |
| Led Leuchte Cj18dl | ||||
| 549 | 336276 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 550 | 336271 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 551 | 336281 | |||
| Gedruckte Schaltplatine Ass'y 220v-240v inkl.4 | ||||
| 552 | 336288 | 30.66 | 36.49 | |
| Filter | ||||
| 553 | 336275 | 1.04 | 1.23 | |
| Oberer Teil des Ladegerätgehäuses (a) | ||||
| 561 | 336591 | 3.30 | 3.93 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 562 | 336598 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 563 | 332540 | |||
| Gedruckte Schaltungsplatine Ass'y 220v-240v Inkl.3 | ||||
| 564 | 336605 | 35.34 | 42.05 | |
| Ladegerät Basis (b) | ||||
| 565 | 336593 | 2.10 | 2.50 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 571 | 332978 | |||
| Gehäuseladegerät (A) | ||||
| 572 | 329040 | 7.65 | 9.10 | |
| FILTER | ||||
| 573 | 328531 | 1.38 | 1.64 | |
| Schneidschraube D3x8 Uc36yrl | ||||
| 574 | 327174 | 1.65 | 1.96 | |
| Sicherung (t3.15a/250v) | ||||
| 575A | 335779 | 1.04 | 1.23 | |
| Mutter M3 (10 Stück) | ||||
| 576 | 949553 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 577 | 329045 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 578 | 329043 | |||
| Kopfschraube M3x12 M. U-scheibe Cg18dal, Cg18dl | ||||
| 579 | 993963 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 580 | 333238 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 581 | 330131 | |||
| Schraube D3x18 | ||||
| 582 | 326358 | 1.20 | 1.43 | |
| Gummiabdeckung Uc36yrl | ||||
| 583 | 327173 | 1.65 | 1.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 585 | 328528 | |||
| Terminal Halter Uc18yrsl | ||||
| 586 | 328530 | 7.65 | 9.10 | |
| Kabel für Europa | ||||
| 588A | 337908 | 3.90 | 4.64 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 589A | 337913 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 590 | 327175 | |||
| Luefter | ||||
| 591 | 326809 | 12.45 | 14.82 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 592 | 333239 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 593 | 328527 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 594 | 330168 | |||
