Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki CG24EKD'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Hikoki CG24EKD

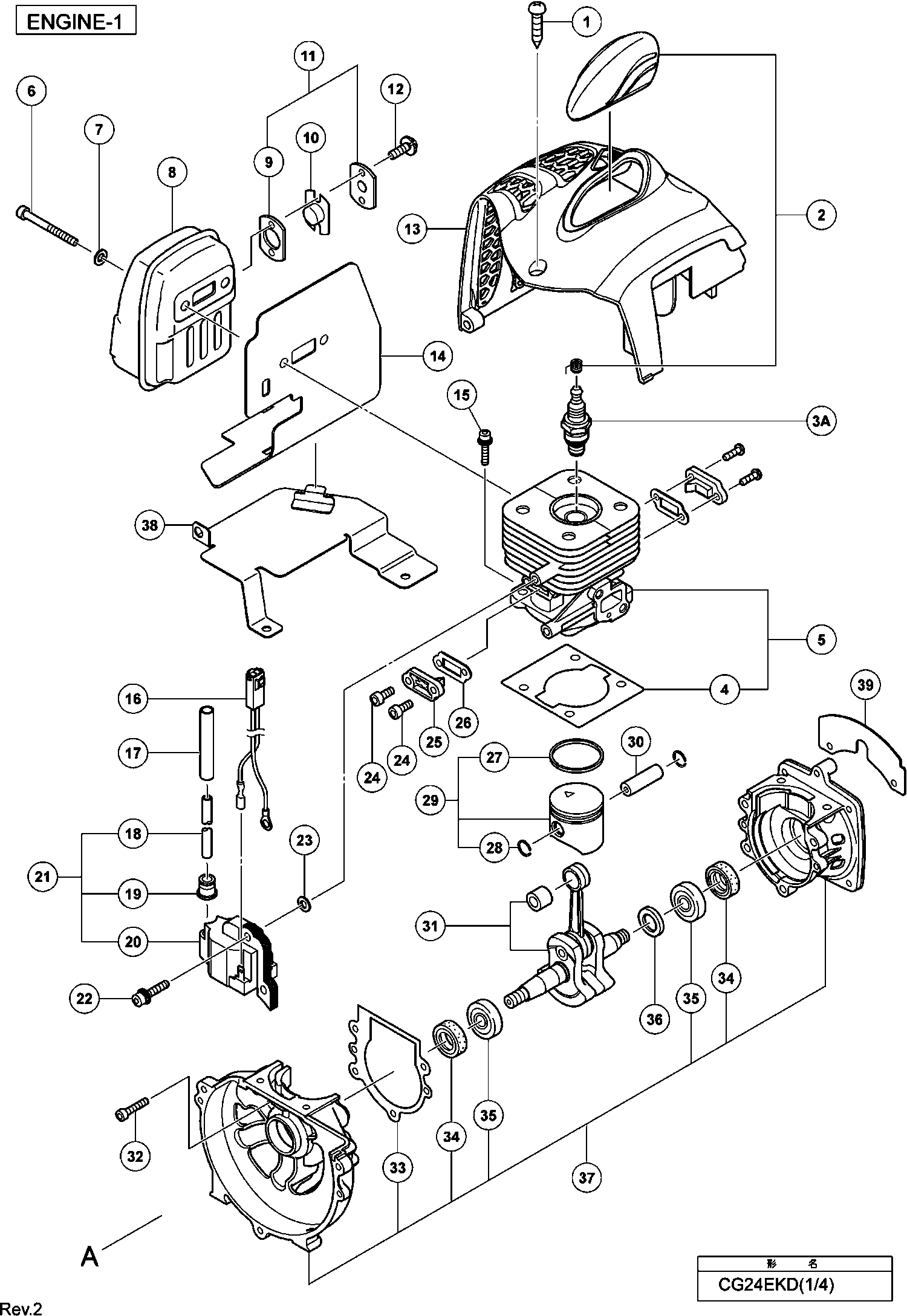

Teilezeichnung 1
Zum Vergrößern anklicken

Teileliste der Hikoki CG24EKD

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer
Blechschraube Cg24ekb
1 6684637 2.15 2.56
Zündkerzenkappe Cg24ekb
2 6684583 9.40 11.19
Zündkerze Bmr7a
3A 6699316 8.91 10.61
Zylinderdichtung Cg24ekb
4 6684587 2.15 2.56
Zylinder Set Cg24ekb Includ.4
5 6684585 66.10 78.66
Sechskantbolzen Cg24ekb
6 6684638 2.15 2.56
Ring
7 6684639 2.15 2.56
Schalldämpfer Cg24ekb
8 6684640 29.95 35.64
Schalldämpfer Spezial Dichtung alte Art.nr. 751-5
9 6684650 2.15 2.56
Funkenfänger Cg24ekb alte Art.nr. 732-52200-20 Fo
10 6684652 4.29 5.10
Keine Informationen verfügbar, nicht bestellbar
11 6684843
Schraube Cg24ekb alte Art.nr. 994-36040-081
12 6684651 2.15 2.56
Schalldämpfer Set Cg24ekb
13 6684635 12.38 14.73
Hitzeschutz Cg24ekb
14 6684641 8.58 10.20
Sechskantbolzen Cg24ekb
15 6684586 2.15 2.56
Keine Informationen verfügbar, nicht bestellbar
16 6684603
Isolierte Röhre Cg24ekb
17 6684597 2.15 2.56
Hochspannungskabel Cg24ekb
18 6684596 4.29 5.10
Gummikappe Cg24ekb Till G165840
19 6684602 2.15 2.56
Sechskantbolzen Cg24ekb Till H124040
22 6684599 2.15 2.56
Unterlegscheibe Cg24ekb
23 6684600 2.15 2.56
Sechskantbolzen Cg24ekb
24 6684595 2.15 2.56
Ansaugabdeckung Cg24ekb
25 6684594 2.15 2.56
Verpackung Cg24ekb
26 6684593 2.15 2.56
Kolbenring Cg24ekb
27 6684588 8.58 10.20
Kolbenstift Cg24ekb
28 6684590 2.15 2.56
Kolben Set Cg24ekb Includ.27,28
29 6684589 34.19 40.68
Kolbenstift Cg24ekb
30 6684591 4.29 5.10
Kurbelwelle
31 6684592 46.74 55.62
Sechskantbolzen Cg24ekb
32 6684586 2.15 2.56
Kurbelgehäuse Cg24ekb
33 6684609 2.15 2.56
Öldichtung Cg24ekb
34 6684607 4.29 5.10
Kugellager Cg24ekb
35 6684608 3.80 4.52
Getriebewelle Cg24ekb
36 6684604 2.15 2.56
Getriebewelle Cg24ekb
36 6684605 2.15 2.56
Kurbelgehäuse Cg24ekb Includ.54-56,59
37 6684606 54.45 64.80
Hitzeschutz Cg24ekb
38 6684844 8.58 10.20
Trennblech Cg24ekb
39 6684845 2.15 2.56
Keine Informationen verfügbar, nicht bestellbar
51 6684668
Sechskantbolzen Cg24ekb alte Art.nr. 994-61050-12
52 6684667 2.15 2.56
Anti Vibrationsgummi
53 6684666 4.29 5.10
Rohrhalter (a)
54A 6698643 2.10 2.50
Rohrhalter (b)
55A 6698644 2.10 2.50
Anti Vibrationsgummi
56 6684665 4.29 5.10
Keine Informationen verfügbar, nicht bestellbar
57 6684846
Schneidschraube Cg24ekb
58 6684636 2.15 2.56
Sechskantbolzen Cg24ekb alte Art.nr. 994-64050-18
59 6684647 2.15 2.56
Lüftergehäuse
60 6684669 25.16 29.94
Kupplungswelle (alt 6696481)
61A 6698793 10.20 12.14
Stufenbolzen Cg24ekb alte Art.nr. 357-0075t-20
62 6684646 2.15 2.56
Ring
63 6684648 2.15 2.56
Kupplungsscheibe Cg24ekb
64 6684645 2.15 2.56
Kupplungsfeder Cg24ekb
65 6684644 2.15 2.56
Kupplungsschuh Cg24ekb
66 6684643 11.55 13.74
Ring
67 6684642 2.15 2.56
Sechskantmutter Cg24ekb
68 6684612 2.15 2.56
Unterlegscheibe Cg24ekb Neue Art.nr. 6684611
69 6684611 2.15 2.56
Anschlagring C außen Cg24eks alte Art.nr. 289-522
71 6684664 2.15 2.56
D4e Sicherungsring (alt 993-55040-001)
81 6685101 1.15 1.37
Feder f. Startersperre Cg24ekb
82 6684684 4.29 5.10
Startersperre Cg24ekb alte Art.nr.788-0651h-20
83 6684685 4.29 5.10
Starterscheibe Cg24ekb alte Art.nr. 798-0651h-90
84 6684681 13.20 15.71
Einstellschraube (alte 839-03045-20)
85 6684679 2.15 2.56
Nockenscheibe Cg24ekb alte Art.nr. 759-0651h-20
86 6684678 6.44 7.66
Dämpfungsfeder Cg24ekb alte Art.nr. 758-0651h-20
87 6684677 8.58 10.20
Rückholfeder Cg24ekb alte Art.nr. 783-0720f-20 Ti
89 6684675 11.55 13.74
Starterkabel Cg24ekb alte Art.nr. 783-0720f-20 Fo
90 6684674 4.29 5.10
Seilzugstarter Gehäuse Cg24ekb For (s) Type Since
91 6684673 19.06 22.68
Sechskantbolzen Cg24ekb alte Art.nr. 994-63040-15
92 6684682 2.15 2.56
Startergriff Cg24ekb alte Art.nr. 785-03045-20 Fo
93 6684680 2.15 2.56
Sechskantbolzen Cg24ekd
112 6684824 2.15 2.56
Griffknopf Cg24ekd, Cg18dl
113 6684823 4.29 5.10
Ring
114 6684822 2.15 2.56
Sechskantbolzen Cg24ekd
115 6684829 2.15 2.56
Federscheibe Cg24ekd
116 6684834 2.15 2.56
Sechskantbolzen Cg24ekd
117 6684825 2.15 2.56
Ring
118 6684826 2.15 2.56
Unterlegscheibe klein schwarz Cg24ekd
119 6684827 2.15 2.56
Keine Informationen verfügbar, nicht bestellbar
120 6684818
Distanzstück Cg24ekd, Cg18dl
121 6684819 4.29 5.10
Ring
122 6684820 2.15 2.56
Begrenzungsring Cg24ekd
123 6684821 2.15 2.56
Keine Informationen verfügbar, nicht bestellbar
124 6684836
Sechskantmutter Cg24ekd alte Art.nr. 991-01060-01
125 6684835 2.15 2.56
Lagerbuchse Cg24ekd, Cg18dl For (sl)
126 6684833 2.15 2.56
Antriebswelle Cg24ekd, Cg18dl For (sl)
127 6684832 20.73 24.66
Keine Informationen verfügbar, nicht bestellbar
128 6684830
Keine Informationen verfügbar, nicht bestellbar
129 6684831
Verschlussmutter Cg24ekd
130 6684828 2.15 2.56
Gehäusedichtung Cg24ekd, Cg18dl
131 6684817 38.58 45.90
Antriebswelle A alte Art.nr. 035-38466-80 Cg18dl
132 6684814 39.03 46.44
Abdeckung schwarz Cg24ekd, Cg18dal, Cg18dl For Eu
133 6684837 9.40 11.19
Bolzen Cg24ekd, Cg18dal, Cg18dl
134 6684838 2.15 2.56
Hauptleitung Cg24ekd For Europe (sld),usa (sld)
136 6684815 69.88 83.15
Hänger Cg24ekd alte Art.nr. 335-77350-80 Cg18dal,
137 6684705 8.58 10.20
Hängemanschette Cg24ekd alte Art.nr. 334-77350-20
138 6684704 4.29 5.10
Hänger Haltegabel Cg24ekd alte Art.nr. 337-77350-
139 6684706 6.44 7.66
Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl
140 6684709 2.15 2.56
Drosselklappenhebel Cg24ekb Includ.154-156,160-16
141 6684790 66.10 78.66
Schraube Cg24ekb
142 6684803 2.15 2.56
Schraube Cg24ekb
143 6684725 2.15 2.56
Drosselklappendraht Cg24ekb Includ.157-159 For (s
144 6684797 46.74 55.62
Stopp Knopf Cg24ekb For (sl) Type
145 6684799 20.73 24.66
Drosselklappendraht Cg24ekb For (sl) Type
146 6684798 12.38 14.73
Schutzrohr Cg24ekb For (sl) Type
147 6684800 2.15 2.56
Sicherheitshebel Cg24ekb
148 6684721 6.44 7.66
Drosselklappenhebel Cg24ekb
149 6684804 8.58 10.20
Blind Stopfen Cg24ekb
150 6684724 2.15 2.56
Rückholfeder Cg24ekb
151 6684722 2.15 2.56
Keine Informationen verfügbar, nicht bestellbar
152 6684727
Füllstandsmarkierung Cg24ekb
154 6684852 2.15 2.56
Füllstandsmarkierung Cg24ekb
155 6684851 2.15 2.56
Getriebegehaeuse
181 6684731 128.11 152.45
Keine Informationen verfügbar, nicht bestellbar
182 6684745
Schutzabdeckung Cg24ekd, Cg18dal, Cg18dl Since 5.
183 6684743 6.44 7.66
Messerhalterungskappe Cg24ekd, Cg18dal, Cg18dl Si
184 6684744 8.58 10.20
Messerhalterung Cg24ekd Neue Art.-nr. 6684742 Cg1
185 6684742 25.71 30.60
Stop Ring Cg24ekd, Cg18dal, Cg18dl
186 6684741 2.15 2.56
Keine Informationen verfügbar, nicht bestellbar
187 6684740
Getriebewelle Cg24ekd, Cg18dal, Cg18dl Since 5.20
188 6684739 24.05 28.62
Zahnrrad/ritzelset Cg24ekd, Cg18dal, Cg18dl Since
189 6684752 33.43 39.78
Kugellager Cg24ekd, Cg18dal, Cg18dl
190 6684738 8.58 10.20
Bolzen Cg24ekd, Cg18dal, Cg18dl
191 6684737 2.15 2.56
Sechskantbolzen Cg24eks, Dv14dvf, Cg18dl
192 6684973 2.15 2.56
Sechskantbolzen Cg24ekb alte Art.nr. 994-61050-12
193 6684667 2.15 2.56
Getriebegehäuse Cg24ekd, Cg18dal, Cg18dl Since 5.
194 6684736 42.80 50.93
Kugellager Cg24ekd
195 6684734 8.58 10.20
Kugellager Cg24ekd
196 6684735 8.58 10.20
Stop Ring Cg24ekd alte Art.nr. 156-32469*-90 Cg18
197 6684733 2.15 2.56
Stop Ring Cg24ekd, Cg18dal, Cg18dl
198 6684732 2.15 2.56
HEX. LOCHKNOPFSCHRAUBE 6X25S (ALT 994-81060-254)
199 6684714 2.15 2.56
Halterung f. Abdeckung Cg24ekd
200 6684746 4.29 5.10
Blattschutz Cg24ekd Since D240051 For Europe,aus,
201 6684747 30.70 36.53
Sicherheitsabdeckung Cg24ekd, Cg18dal, Cg18dl
202 6684748 4.29 5.10
Messer Cg24ekb, Cg18dal, Cg18dl Till H130080 Exce
203 6684754 8.58 10.20
Schneidschraube Cg24ekb, Cg18dal, Cg18dl For Aus
204 6684753 2.15 2.56
Sicherheitsabdeckung Cg24ekd Since D240051 For Eu
205 6684749 14.98 17.82
Schneidschraube Cg24ekd
206 6684751 2.15 2.56
Messer Cg24ekd For Irl
207 6684750 4.29 5.10
Isolator Dichtung Cg24ekb
221 6684613 2.15 2.56
Isolator Set Cg24ekb Includ.221
222 6684840 10.23 12.17
Vergaserdichtung Cg24ekb
223 6684616 2.15 2.56
Drosselklappenfixierdraht Cg24ekb
224 6684629 4.29 5.10
Vergaserdichtung (ALT 402-0602K-21/6689836)
225 6684615 2.15 2.56
Vergaserdichtung Set Cg24ekb Includ.225,229-239,2
226 6684624 128.11 152.45
Keine Informationen verfügbar, nicht bestellbar
227 6684628
Sechskantbolzen Cg24ekb
228 6684617 2.15 2.56
Spannschloss Cg24ekb alte Art.nr. 539-25120-20
229 6684697 6.44 7.66
Drosselschrauben Set Cg24ekb alte Art.nr. 548-251
230 6684698 4.29 5.10
Anschlagring Cg24ekb alte Art.nr. 489-25100-20
231 6684696 2.15 2.56
O-RING (ALT 550-25100-20)
232 6684695 4.29 5.10
Keine Informationen verfügbar, nicht bestellbar
233 6684854
Pumpengehäuse Cg24ekb alte Art.nr. 575-25608-80 I
234 6684686 36.15 43.02
Dosiermembrane Cg24ekb alte Art.nr. 474-25601-20
235 6684690 18.00 21.42
Grundgehäuse Cg24ekb alte Art.nr. 447-25108-20
236 6684689 6.44 7.66
Membranabdeckung Cg24ekd alte Art.nr. 476-25151-2
237 6684688 8.58 10.20
Membranabdeckung Cg24ekb alte Art.nr.576-25100-20
238 6684693 8.58 10.20
Pumpendichtung Cg24ekb alte Art.nr. 577-25292-20
239 6684692 29.19 34.73
Schutzsieb Cg24ekb
240 6684700 4.29 5.10
Membrandichtung Cg24ekb alte Art.nr.475-25153-20
241 6684691 8.58 10.20
Entlüftungspumpe Cg24ekb alte Art.nr. 442-25151-8
242 6684687 16.34 19.44
Stellschraube Cg24ekb alte Art.nr. 548-25151-20
243 6684699 2.15 2.56
Filtergehäuse Cg24ekb
244 6684656 8.58 10.20
Drosselventil Cg24ekb alte Art.nr. 528-07143-81
245 6684657 4.29 5.10
Keine Informationen verfügbar, nicht bestellbar
246 6684658
Hülse Cg24ekb alte Art.nr. 657-3252a-20
247 6684659 2.15 2.56
Filter Element
248 6684654 2.15 2.56
Filterabdeckung
249 6684653 6.44 7.66
Ring
250 6684661 2.15 2.56
Unterlegscheibe Cg24ekb alte Art.nr. 992-01050-01
251 6684662 2.15 2.56
Schraube Cg24ekb nicht mehr lieferbar! alte Art.n
252 6684660 2.15 2.56
Bolzen
253 6684655 6.44 7.66
Keine Informationen verfügbar, nicht bestellbar
254 6684853
Tank Cg24ekb
271 6684621 19.06 22.68
Hülse Cg24ekb
272 6684623 2.15 2.56
Benzinleitung Cg24ekb
273 6684618 4.29 5.10
Clip Cg24ekb
274 6684619 2.15 2.56
Keine Informationen verfügbar, nicht bestellbar
275 6684620
Benzinleitung Cg24ekb
276 6684626 2.15 2.56
Rückkehr Dichtung (alt 6684627)
277A 6697846 1.04 1.23
Tankdeckelkette
278A 6698732 1.20 1.43
Nicht mehr lieferbar, kein Ersatz
279A 6698402
Ring
280 6684632 2.15 2.56
Ring
281 6684633 2.15 2.56
Keine Informationen verfügbar, nicht bestellbar
282 6684631
Stütze Cg24ekb
283 6684630 6.44 7.66
Sechskantbolzen Cg24ekb
284 6684617 2.15 2.56
Sechskantbolzen Cg24ekb
285 6684634 2.15 2.56
Spule Cg24ekd, Cg18dal, Cg18dl Till Tl060520
302 6684760 15.58 18.53
Kabelschuh Cg24ekd, Cg18dal, Cg18dl Till Tl060520
303 6684762 4.29 5.10
Schneidegehäuse Cg24eks, Cg18dal, Cg18dl Till Tl0
304 6684761 36.15 43.02
Befestigungsmutter Cg24ekd, Cg18dal, Cg18dl Till
305 6684756 9.08 10.80
Schneidegehäuse Cg24ekd, Cg18dal, Cg18dl Till Tl0
306 6684757 22.69 27.00
Spezial Mutter Cg24ekd, Cg18dal, Cg18dl Till Tl06
307 6684758 9.40 11.19
Rollenfeder Cg24ekd, Cg18dal, Cg18dl Till Tl06052
308 6684759 4.29 5.10
Keine Informationen verfügbar, nicht bestellbar
309 6684755
Gewindeschutz Cg24eks alte Art.nr. Cg18dal, Cg18d
310 6684763 4.29 5.10
Keine Informationen verfügbar, nicht bestellbar
501 6684764
Keine Informationen verfügbar, nicht bestellbar
502A 875769
Keine Informationen verfügbar, nicht bestellbar
506 6684813

Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
