Hikoki Cg47ey Zeichnungen und Teile

Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki CG47EY'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

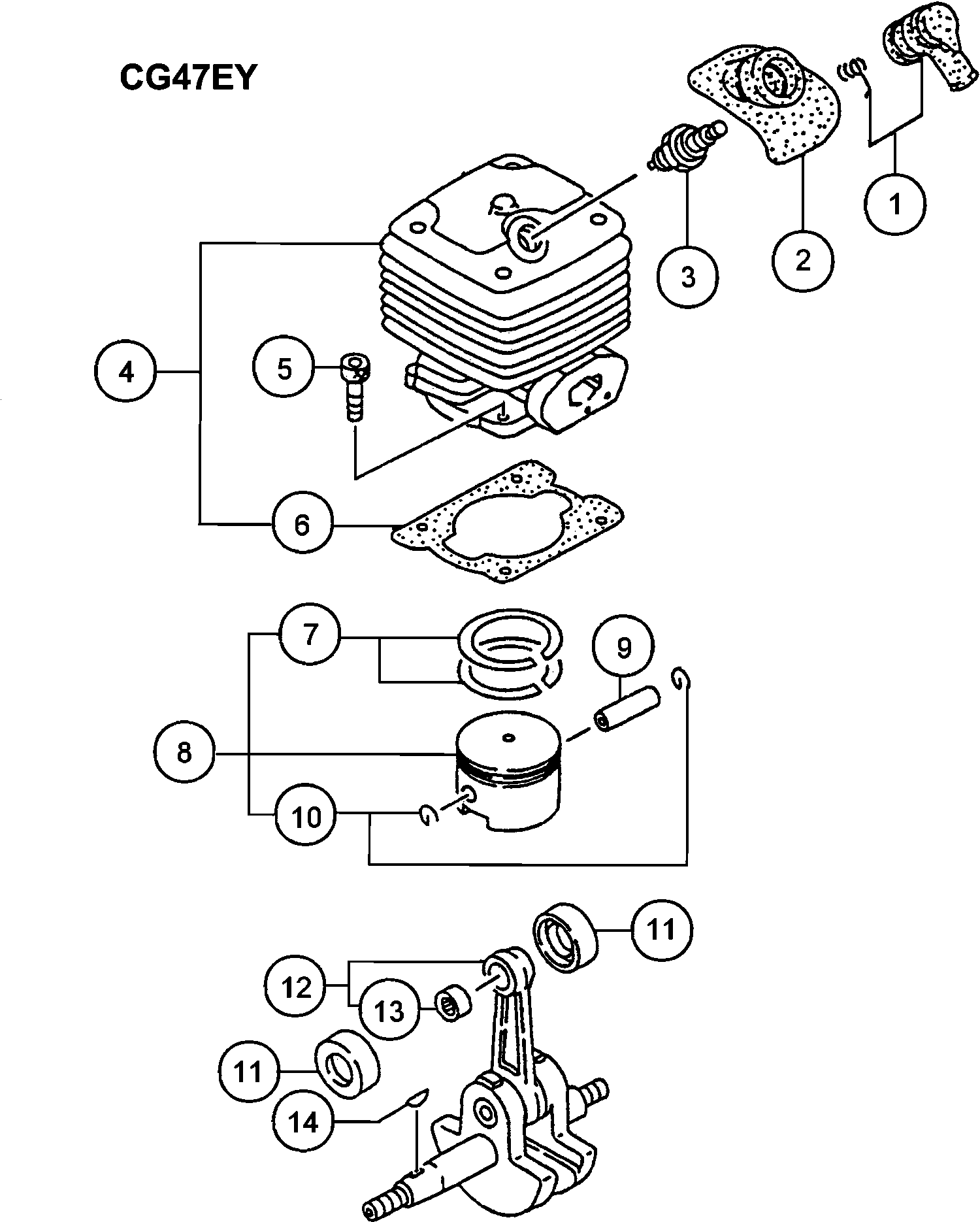

Zeichnungen der Hikoki CG47EY

Teileliste der Hikoki CG47EY

Pos.	Beschreibung	Preis ohne MwSt	Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Zündkerzenkappe kpl. alte Art.nr. 157-01570-90 Ti
1	6687468	2.31	2.75

Gummiabdeckung f. Zündkerze Till J032440
2	6688336	3.30	3.93

Zündkerzenbaugruppe Bpmr6a (alt 6685086)
3	6699319	8.91	10.61

Keine Informationen verfügbar, nicht bestellbar
4	6685470

Sechskantbolzen Cg24ekb
5	6684586	2.15	2.56

Zylinderdichtung alte Art.nr. 017-04220-21
6	6685738	1.15	1.37

Kolbenring alte Art.nr. 041-04090-21
7	6686126	7.75	9.22

Kolben Set alte Art.nr. 030-0422u-90
8	6685887	19.21	22.86

Kolbenbolzen 10x35 alte Art.nr. 037-10100-20
9	6686019	2.31	2.75

Sicherungsring f. Kolbenbolzen alte Art.nr. 039-0
10	6686026	1.15	1.37

Kolbenbolzen Ring alte Art.nr. 036-04090-20
11	6685993	5.28	6.28

Kurbelwelle kpl. alte Art.nr. 046-04220-80
12	6686190	88.33	105.11

Nadellager 2x8.8 alte Art.nr. 999-62101-480
13	6695602	5.28	6.28

Scheibenfeder 3x13x5 alte Art.nr. 068-02000-20
14	6686457	1.15	1.37

kleine Mutter 10 alte Art.nr. 991-11100-013
31	6695139	1.05	1.25

Kurbelgehäuse kpl. alte Art.nr. 072-04220-91
32	6686553	60.35	71.82

Dichtung f. Kurbelgehäuse alte Art.nr. 090-04200-
33	6686713	1.15	1.37

Öldichtung Ud15257 alte Art.nr. 999-66152-564
34	6695637	3.30	3.93

Keine Informationen verfügbar, nicht bestellbar
35	6695557

Ring
36	6686463	1.15	1.37

Zwischenlegering 0.20 f. Kurbelwelle alte Art.nr.
37	6686472	1.15	1.37

Zwischenlegering 0.30 f. Kurbelwelle alte Art.nr.
37	6686473	1.15	1.37

Sechskantschraube 6x45 alte Art.nr. 990-53060-453
38	6695084	1.15	1.37

Ring
39	6684826	2.15	2.56

Sechskantbolzen Cg24ekd
40	6684825	2.15	2.56

Verschlussmutter Rb24e
41	6684872	2.15	2.56

Außen-empfänger alte Art.nr. 894-01401-20
42	6694043	3.30	3.93

Magnetzünder Rotor kpl alte Art.nr. 155-20537-80
43	6687371	22.24	26.46

Ring
44	6695185	1.15	1.37

Keine Informationen verfügbar, nicht bestellbar
45	6695138

Nicht mehr lieferbar, kein Ersatz
46	6687662

Schraube 5 x 18/s alte Art.nr. 994-14050-181
47	6695339	1.15	1.37

kleine Unterlegscheibe Rb24e
48	6684864	2.15	2.56

Gummidichtung
49	6688053	1.15	1.37

Hauptkabel kpl.
50	6687967	5.11	6.08

Gummipuffer f. Benzintank alte Art.nr.655-04200-2
71	6692225	1.15	1.37

Ansaugkrümmerdichtung
72	6689883	1.15	1.37

Vergaser Isolator Set
73	6689950	8.58	10.20

Vergaserdichtung
74	6689826	1.15	1.37

Vergaser Till H049820
75	6690468	90.45	107.64

Vergaserdichtung Set Cg24ekb Includ.225,229-239,2
75A	6697706	91.96	109.44

Schraube 5x24ws alte Art.nr. 994-16050-241
76	6695423	1.15	1.37

Drosselhebel alte Art.nr.495-04200-20
77	6691004	1.15	1.37

Benzinleitung
78	6685267	1.15	1.37

Kraftstoffleitung 2.5x4x80 alte Art.-nr.700-02504
78A	6692347	1.15	1.37

kleine Mutter 10 alte Art.nr. 991-11100-013
79	6695139	1.05	1.25

Ring
80	6695235	1.15	1.37

Entlüftungspumpe kpl. Till H049820
81	6690080	6.93	8.24

Hauptpumpe
81A	6685139	5.94	7.07

Keine Informationen verfügbar, nicht bestellbar
82	6688166

Clip Cg24ekb
83	6684619	2.15	2.56

Filterpumpen Gehäuse alte Art.nr.675-01630-90
84	6692273	7.10	8.45

Benzintank alte Art.nr.591-0422p-21
85	6691526	11.88	14.13

Rückkehr Dichtung (alt 6684627)
86	6697846	1.04	1.23

Tankdeckel alte Art.nr.595-06516-90
87	6691763	7.59	9.03

Tank Halteband alte Art.nr.603-04201-20
88	6691927	6.44	7.66

Gummipuffer alte Art.nr.652-04201-20
89	6692193	6.44	7.66

Schraube 5x16/ps alte Art.nr. 994-15050-162
90	6695386	1.15	1.37

Nicht mehr lieferbar, kein Ersatz
91	6691337

Keine Informationen verfügbar, nicht bestellbar
92	6684625

Vergaser Till H049820
93	6690468	90.45	107.64

Vergaser Set Hda97 Till H049820 For South America
93A	6690467	90.45	107.64

Vergaserdichtung Set Cg24ekb Includ.225,229-239,2
93B	6697732	83.64	99.53

Vergaserdichtung Set Cg24ekb Includ.225,229-239,2
94	6697732	83.64	99.53

Schalldämpferschutz alte Art.-nr.738-04220-20
111	6692777	11.71	13.94

Schraube 5x12/ps alte Art.nr. 994-15050-122 Till
112	6695383	1.15	1.37

Sechskantbolzen Cg24ekb alte Art.nr. 994-61050-12
113	6684667	2.15	2.56

Unterlegscheibe Rb24e
114	6684918	2.15	2.56

Sechskantschraube 6x65 alte Art.nr. 990-53060-653
115	6695088	2.31	2.75

Ring
116	6684639	2.15	2.56

Nicht mehr lieferbar, kein Ersatz
117	6692463

Schalldämpfer Bolzen alte Art.nr. 751-04200-20 Fo
118	6692883	1.15	1.37

Auspuffrohr alte Art.nr.721-0423z-90
119	6692648	3.30	3.93

Ring
120	6685109	1.15	1.37

Schraube 4x8/s alte Art.nr. 994-14040-081
120	6695325	1.15	1.37

Schalldämpferdichtung alte Art.-nr.737-04230-20
121	6692741	1.15	1.37

Hitzeschutz alte Art.nr. 133-04230-20
122	6687242	2.31	2.75

Schraube 5x18/ps alte Art.nr. 994-15050-182
123	6695389	1.15	1.37

Benzintank Halterung alte Art.nr.653-04200-20
124	6692205	4.79	5.70

Gummipuffer f. Benzintank alte Art.nr.655-06100-2
125	6692227	1.15	1.37

Ring
126	6689645	1.15	1.37

Kupplungshebel alte Art.nr. 290-04270-80
127	6688615	13.70	16.30

Kupplungsfeder
128	6689429	3.30	3.93

Unterlegscheibe
129	6695203	1.15	1.37

Kupplungs Stufen Bolzen
130	6689628	2.31	2.75

Kupplungswelle komp.
131	6699561	19.36	23.04

Kofferaufbau Includ.82-87
151A	6697645	21.78	25.91

Keine Informationen verfügbar, nicht bestellbar
152	6693025

Recoil Starter Gehäuse Komp.
152A	6697646	11.71	13.94

Starter für Seilhaspel alte Art.nr.769-04220-20 T
153	6693007	4.95	5.89

Starter Seilrolle
153A	6697647	4.13	4.91

Rückholfeder alte Art.nr. 779-04220-20 Till G1055
154	6693114	9.08	10.80

STARTER SPRING
154A	6697648	7.08	8.43

Starterkabel alte Art. Nr. 783-04270-20 Till G105
155	6693165	3.30	3.93

STARTER ROPE
155A	6697649	2.64	3.14

Keine Informationen verfügbar, nicht bestellbar
156	6693607

Startergriff alte Art.nr. 785-04220-20 Till G1055
157	6693232	3.30	3.93

Startergriff Cg24ekb alte Art.nr. 785-03045-20 Fo
157A	6697650	2.80	3.33

Stellschraube alte Art.nr. 839-04220-20
158	6693634	1.15	1.37

Startersperre alte Art.nr. 788-0162v-20 Till G105
159	6693302	2.31	2.75

Keine Informationen verfügbar, nicht bestellbar
159A	6697643

D4e Sicherungsring (alt 993-55040-001)
160	6685101	1.15	1.37

Schraube 5x25ps alte Art.nr. 994-15050-252
161	6695395	1.15	1.37

Feder f. Startersperre alte Art.nr. 790-0162v-20
162	6693345	2.31	2.75

Keine Informationen verfügbar, nicht bestellbar
162A	6697642

Starter Riemenscheib alte Art.nr. 798-04220-90 Ti
163	6693395	11.05	13.15

Starterrolle
163A	6697644	11.05	13.15

Reinigerkörperset (alt 6690106)
181	6699506	14.21	16.91

Reinigungskörper (alt 423-04270-21)
181A	6697705	5.45	6.49

Manschette 5.8 alte Art.nr.659-00801-20 Till G103
182	6692244	1.15	1.37

Kontrollschild alte Art.nr.476-0422u-80
183	6690848	2.31	2.75

Filter Element
184	6690357	2.31	2.75

Filterabdeckung
185	6690149	8.58	10.20

Bolzen
186	6690383	1.15	1.37

Schraube 5x60/s alte Art.nr. 994-14050-601
187	6695354	1.15	1.37

Schraube
201	6685210	1.15	1.37

Pumpengehäuse alte Art.nr.575-25012-20
202	6691420	8.25	9.82

Pumpendichtung alte Art.nr.577-25012-20
203	6691455	2.31	2.75

Pumpen Membrane alte Art.nr.576-25012-20
204	6691446	5.28	6.28

Schutzsieb Cg24ekb
205	6684700	4.29	5.10

Leerlauf Justierfede
206	6690766	2.31	2.75

Leerlauf Justierschraube
207	6690736	3.30	3.93

Nadelventil alte Art.nr. 603-25012-20
208	6685215	5.28	6.28

Ventilfeder
209	6690874	4.45	5.30

Ventilfeder Für Südamerika,crc
209	6690871	2.31	2.75

Schalthebel
210	6690819	4.45	5.30

Gelenkwelle
211	6685219	1.15	1.37

Gelenkwellenset
212	6685218	2.31	2.75

Membran Dichtung alte Art.nr.475-25032-20 Till H0
213	6690840	3.30	3.93

Membran Dichtung alte Art.nr.475-25012-20
213A	6690838	2.31	2.75

Dosiermembrane alte Art.nr.6690829 Till H049820
214	6690829	11.88	14.13

Dosiermembrane alte Art.nr.474-25012-80
214A	6690828	11.88	14.13

Luftspülung Till H049820
215	6690434	18.00	21.42

Membranabdeckung Till H049820
216	6690860	6.44	7.66

Membranabdeckung
216A	6690858	6.93	8.24

Schrauben Set alte Art.nr.548-25016-20 Till H0498
217	6691310	1.15	1.37

Schraube
217A	6685223	1.15	1.37

Membran Dichtung alte Art.nr.475-25012-20
218	6690838	2.31	2.75

Dosiermembrane alte Art.nr.474-25012-80
219	6690828	11.88	14.13

Membranabdeckung
220	6690858	6.93	8.24

Schraube
221	6685223	1.15	1.37

Schraube
231	6685210	1.15	1.37

Pumpengehäuse alte Art.nr.575-25012-20
232	6691420	8.25	9.82

Pumpendichtung alte Art.nr.577-25012-20
233	6691455	2.31	2.75

Pumpen Membrane alte Art.nr.576-25012-20
234	6691446	5.28	6.28

Schutzsieb Cg24ekb
235	6684700	4.29	5.10

Leerlauf Justierfede
236	6690766	2.31	2.75

Leerlauf Justierschraube
237	6690736	3.30	3.93

Nadelventil alte Art.nr. 603-25012-20
238	6685215	5.28	6.28

Ventilfeder
239	6690874	4.45	5.30

Schalthebel
240	6690819	4.45	5.30

Gelenkwelle
241	6685219	1.15	1.37

Gelenkwellenset
242	6685218	2.31	2.75

Membran Dichtung alte Art.nr.475-25032-20 Till H0
243	6690840	3.30	3.93

Dosiermembrane alte Art.nr.6690829 Till H049820
244	6690829	11.88	14.13

Luftspülung Till H049820
245	6690434	18.00	21.42

Membranabdeckung Till H049820
246	6690860	6.44	7.66

Schrauben Set alte Art.nr.548-25016-20 Till H0498
247	6691310	1.15	1.37

Schraube
251	6685210	1.15	1.37

Pumpengehäuse alte Art.nr.575-25012-20
252	6691420	8.25	9.82

Pumpendichtung alte Art.nr.577-25012-20
253	6691455	2.31	2.75

Pumpen Membrane alte Art.nr.576-25012-20
254	6691446	5.28	6.28

Schutzsieb Cg24ekb
255	6684700	4.29	5.10

Leerlauf Justierfede
256	6690766	2.31	2.75

Leerlauf Justierschraube
257	6690736	3.30	3.93

Nadelventil alte Art.nr. 603-25012-20
258	6685215	5.28	6.28

Ventilfeder Für Südamerika,crc
259	6690871	2.31	2.75

Schalthebel
260	6690819	4.45	5.30

Gelenkwelle
261	6685219	1.15	1.37

Gelenkwellenset
262	6685218	2.31	2.75

Membran Dichtung alte Art.nr.475-25032-20 Till H0
263	6690840	3.30	3.93

Membran Dichtung alte Art.nr.475-25012-20
263A	6690838	2.31	2.75

Dosiermembrane alte Art.nr.6690829 Till H049820
264	6690829	11.88	14.13

Dosiermembrane alte Art.nr.474-25012-80
264A	6690828	11.88	14.13

Luftspülung Till H049820
265	6690434	18.00	21.42

Membranabdeckung Till H049820
266	6690860	6.44	7.66

Membranabdeckung
266A	6690858	6.93	8.24

Schrauben Set alte Art.nr.548-25016-20 Till H0498
267	6691310	1.15	1.37

Schraube
267A	6685223	1.15	1.37

Kupplungswelle kpl.
281	6688585	19.51	23.22

Kugellager #6202zz
282	6695558	6.93	8.24

Anschlagring innen C-35 alte Art.nr. 993-51035-00
283	6695296	1.15	1.37

Anschlagring außen C-15 alte Art.nr. 993-50015-00
284	6695285	1.15	1.37

Sechskantbolzen 6x25 alte Art.nr. 99054060-253
285	6695093	1.15	1.37

Lüftergehäuse
286	6686975	36.15	43.02

Schraube 6x25/s alte Art.nr. 994-14060-251
287	6695363	1.15	1.37

Ring
288	6695183	1.15	1.37

Getriebewelle 1552l
301	6689476	17.70	21.06

Keine Informationen verfügbar, nicht bestellbar
302	6689403

Hülse kpl
303	6689515	3.30	3.93

Knopfbolzen alte Art.nr.512-37861-80
304	6691207	4.79	5.70

Griffhalter A alte Art.nr.506-37861-20
305	6691143	9.74	11.59

Griffhalter B alte Art.nr.507-37861-20
306	6691159	10.23	12.17

Halterung neue Art.nr.6691237
307	6691237	5.28	6.28

Griffhalterung alte Art.nr.521-37861-80
308	6691232	34.19	40.68

Spezialmutter M6x1.0
309	6689102	8.41	10.01

Anti Vibrationsgummi
310	6689165	2.31	2.75

Mutter 6 Ups-p alte Art.nr. 991-87060-001
311	6695175	1.15	1.37

Keine Informationen verfügbar, nicht bestellbar
312	6695094

Kabelklemme
313	6688016	1.15	1.37

Griff alte Art.nr.165-37861-20
314	6687627	4.45	5.30

Kabelklemme
315	6688025	1.15	1.37

Griff alte Art.nr.501-37861-21
316	6691079	36.15	43.02

Schutzrohr 990l alte Art.nr. 164-07099-00
331	6687549	2.31	2.75

Drosselklappen kpl alte Art.nr. 870-37180-91
332	6693730	44.31	52.73

Nicht mehr lieferbar, kein Ersatz
333	6684721

Rückholfeder Cg24ekb
334	6684722	2.15	2.56

Drosselklappendraht Cg24eks
335	6684723	10.23	12.17

Schraube Cg24ekb
336	6684725	2.15	2.56

Schraube Cg24eks
337	6684726	2.15	2.56

Keine Informationen verfügbar, nicht bestellbar
338	6684727

Stoppschalter kpl. alte Art.nr. 156-37180-81 Sinc
339	6687441	9.74	11.59

Drosselklappen Draht alte Art.nr. 887-37180-80
340	6694009	12.88	15.32

Drosselklappen-seil alte Art.nr.885-37180-81 Sinc
341	6693956	26.16	31.13

Keine Informationen verfügbar, nicht bestellbar
361	6688801

Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl
362	6684709	2.15	2.56

Stop Ring Cg24ekd, Cg18dal, Cg18dl
363	6684741	2.15	2.56

Anschlagring C außen Cg24eks alte Art.nr. 289-522
364	6684664	2.15	2.56

Kugellager #6001z
365	6695532	6.60	7.85

Kugellager Cg24ekb
366	6684608	3.80	4.52

Getriebegehäuse silber
367	6688703	28.14	33.48

Federscheibe Cg24ekd
368	6684834	2.15	2.56

Sechskantbolzen Cg24ekd
369	6684829	2.15	2.56

Plus Kopfbolzen 8x10 alte Art.nr. 994-23080-100
370	6695437	1.15	1.37

Keine Informationen verfügbar, nicht bestellbar
371	6695524

Getriebewelle 6x11x14 alte Art.nr. 304-37850-21 E
372	6688942	22.24	26.46

Kugellager #6203dd
373A	6695564	9.58	11.39

Anschlagring innen C-40 alte Art.nr. 993-51040-00
374	6695298	1.15	1.37

Messerhalterung alte Art.nr. 310-37100-22
375	6689022	15.28	18.18

Kappe f. Messerhalterung 6x11x14 alte Art.nr. 311
376	6689052	4.45	5.30

Schutzabdeckung A kpl alte Art.nr.307-37100-81
377	6688982	4.45	5.30

Schraube 5 x 16 Ws alte Art.nr. 994-16050-162
378	6695418	1.15	1.37

Fixiermutter für Messer L/h
379	6689072	2.31	2.75

Ring
380	6689157	1.15	1.37

HEX. LOCHKNOPFSCHRAUBE 6X25S (ALT 994-81060-254)
381	6684714	2.15	2.56

Halterung f. Abdeckung 30 Since D068891 Except Fo
382	6690312	5.11	6.08

Blattschutz 30 Ce Till D068890 Except For Usa
383	6690230	15.88	18.89

Blattschutz 30 Ce Since D068891 Except For Usa
383A	6690264	18.15	21.60

Sicherheitsabdeckung Cg24ekd, Cg18dal, Cg18dl
384	6684748	4.29	5.10

Nicht mehr lieferbar, kein Ersatz
385	6690372

Blattschutz Since D068891 Except For Usa
385A	6690376	9.40	11.19

Messer Till D068890 Except For Usa
386	6693386	4.45	5.30

Messer Cg24ekd For Irl
386A	6684750	4.29	5.10

Schraube 5x12/s alte Art.nr. 994-14050-121 Till D
387	6695334	1.15	1.37

Schneidschraube Cg24ekd
387A	6684751	2.15	2.56

Zahnrad/ritzel Set alte Art.nr. 301-37100-00
388	6688866	26.16	31.13

Sechskantmutter 5
389	6684965	1.04	1.23

Schneidschraube Cg24ekb, Cg18dal, Cg18dl For Aus
390	6684753	2.15	2.56

Keine Informationen verfügbar, nicht bestellbar
501	6684764

Keine Informationen verfügbar, nicht bestellbar
502	6693529

Keine Informationen verfügbar, nicht bestellbar
503	6684813

Keine Informationen verfügbar, nicht bestellbar
504	6695792

Schutzabdeckung B alte Art.nr. 308-37861-20
505	6688994	2.31	2.75

Keine Informationen verfügbar, nicht bestellbar
506A	875769

Messerabdeckung alte Art.nr.615-37181-20 Since Y2
507	6692016	8.41	10.01

Keine Informationen verfügbar, nicht bestellbar
508	6695797

Keine Informationen verfügbar, nicht bestellbar
601	6694145

Keine Informationen verfügbar, nicht bestellbar
602	6694615

Hikoki Cg47ey Zeichnungen und Teile

Zeichnungen der Hikoki CG47EY

Teileliste der Hikoki CG47EY

Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
