Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki CH22EAP2'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

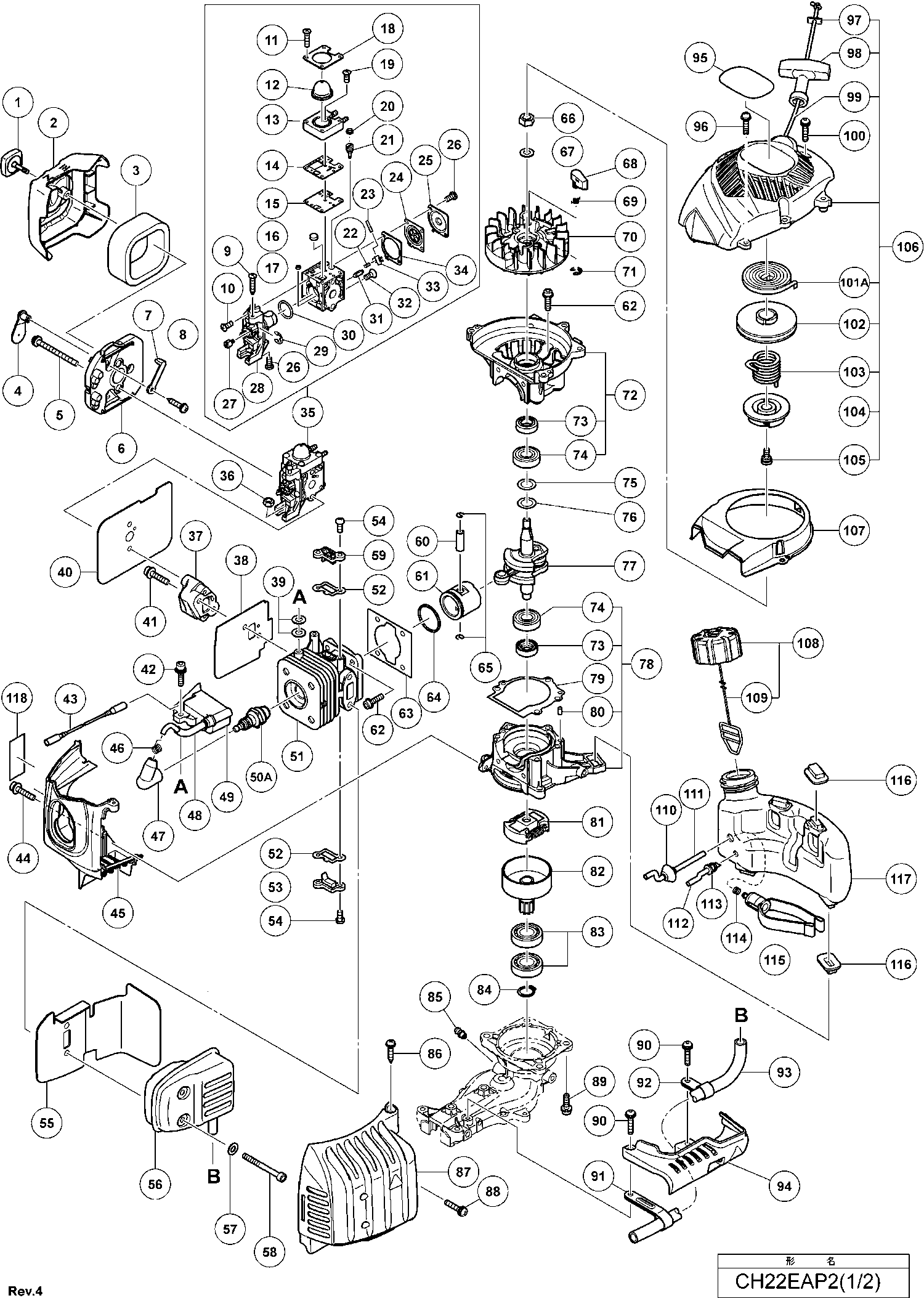

Zeichnungen der Hikoki CH22EAP2
Teileliste der Hikoki CH22EAP2
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Abdeckung Fixing Bolt Comp. | ||||
| 1 | 6698730 | 3.15 | 3.75 | |
| Filterabdeckung | ||||
| 2 | 6698609 | 2.10 | 2.50 | |
| Filter Schwamm neue Art.-nr.:6690365 | ||||
| 3 | 6690365 | 1.15 | 1.37 | |
| Drosselklappe | ||||
| 4 | 6698608 | 1.20 | 1.43 | |
| Kopfschraube M5x60 M.u-scheibe (schwarz) | ||||
| 5 | 307224 | 1.05 | 1.25 | |
| Reinigerkörper | ||||
| 6 | 6698606 | 2.10 | 2.50 | |
| Choke Griff | ||||
| 7 | 6698607 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 8 | 309470 | |||
| Drosselverstellschraube | ||||
| 9 | 6699087 | 7.80 | 9.28 | |
| Einstellschraube (b) | ||||
| 10 | 6699088 | 1.04 | 1.23 | |
| Rändelschraube (d) | ||||
| 11 | 6699100 | 1.05 | 1.25 | |
| Spritze | ||||
| 12 | 6699098 | 4.20 | 5.00 | |
| Grundierungsbasis | ||||
| 13 | 6699097 | 28.19 | 33.54 | |
| Pumpendichtung | ||||
| 14 | 6699096 | 4.35 | 5.18 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 15 | 6699095 | |||
| SIEB f.SPRITZ-+SPRUEHGERAET | ||||
| 16 | 6699080 | 1.50 | 1.78 | |
| Leitungsstiftrolle | ||||
| 17 | 6699103 | 2.55 | 3.03 | |
| Spritzensicherung | ||||
| 18 | 6699099 | 2.55 | 3.03 | |
| Rändelschraube (e) | ||||
| 19 | 6699101 | 1.05 | 1.25 | |
| Kugelstopfenhalter | ||||
| 20 | 6699104 | 2.55 | 3.03 | |
| Einstellschraube (Hauptgemisch) | ||||
| 21 | 6699105 | 8.25 | 9.82 | |
| Dosierhebelfeder | ||||
| 22 | 6699083 | 1.50 | 1.78 | |
| Stift (1) | ||||
| 23 | 6699082 | 1.05 | 1.25 | |
| Messmembran | ||||
| 24 | 6699091 | 8.70 | 10.35 | |
| Messabdeckung | ||||
| 25 | 6699093 | 6.15 | 7.32 | |
| Einstellschraube (c) | ||||
| 26 | 6699094 | 1.05 | 1.25 | |
| Pfosten | ||||
| 27 | 6699089 | 6.00 | 7.14 | |
| Rotorabdeckung | ||||
| 28 | 6699086 | 42.08 | 50.07 | |
| Halte-Ring (e-Typ) für D2.5-Welle | ||||
| 29 | 6699090 | 1.04 | 1.23 | |
| O-ring | ||||
| 30 | 6699102 | 5.25 | 6.25 | |
| Einlassnadelventil | ||||
| 31 | 6699081 | 7.05 | 8.39 | |
| Einstellschraube (a) | ||||
| 32 | 6699085 | 1.04 | 1.23 | |
| Dosierhebel | ||||
| 33 | 6699084 | 1.65 | 1.96 | |
| Mess-Dichtung | ||||
| 34 | 6699092 | 4.35 | 5.18 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 35 | 6699078 | |||
| Muttern M6 (10 Stück) | ||||
| 36 | 949567 | 1.05 | 1.25 | |
| Vergaser Isolator | ||||
| 37 | 6698387 | 3.15 | 3.75 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 38 | 6698605 | |||
| Ring | ||||
| 39 | 6698700 | 1.20 | 1.43 | |
| Vergaserdichtung | ||||
| 40 | 6698816 | 1.80 | 2.14 | |
| Dichtungsschloss Sechskant-Schaftschraube M5x25 (m | ||||
| 41 | 6698844 | 1.20 | 1.43 | |
| Hex. Inbusschraube M4x18 (mit Unterlegscheiben) | ||||
| 42 | 6698388 | 1.05 | 1.25 | |
| Kabel | ||||
| 43 | 6699060 | 1.04 | 1.23 | |
| Seal Lock Hex. Socket Hd. Schraube M4x12 | ||||
| 44 | 6698879 | 1.20 | 1.43 | |
| Zylinderabdeckung | ||||
| 45 | 6698871 | 4.20 | 5.00 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 46 | 6699180 | |||
| Steckkappe | ||||
| 47 | 6698548 | 2.10 | 2.50 | |
| Kabelisolationsschlauch | ||||
| 48 | 6699175 | 1.20 | 1.43 | |
| Zündspule | ||||
| 49 | 6698602 | 39.88 | 47.45 | |
| Zündkerze Bmr7a | ||||
| 50A | 6699316 | 8.91 | 10.61 | |
| Zündkerze (alt 6685052) | ||||
| 50A | 6699322 | 2.48 | 2.95 | |
| Zylinder | ||||
| 51 | 6698597 | 30.53 | 36.32 | |
| Abdeckungsdichtung | ||||
| 52 | 6696534 | 1.05 | 1.25 | |
| Ansaugabdeckung (a) | ||||
| 53 | 6696535 | 1.05 | 1.25 | |
| Dichtungsschraube M4x10 | ||||
| 54 | 6696835 | 1.20 | 1.43 | |
| HITZESCHILD | ||||
| 55 | 6698617 | 2.10 | 2.50 | |
| Auspuff | ||||
| 56 | 6698733 | 30.53 | 36.32 | |
| Unterlegscheibe M6 (10st), C 8fshe, C8fse, Cg18dl | ||||
| 57 | 949432 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 58 | 6696819 | |||
| Ansaugabdeckung (b) | ||||
| 59 | 6696536 | 1.05 | 1.25 | |
| Kolbenstift | ||||
| 60 | 6696944 | 3.33 | 3.96 | |
| Kolben | ||||
| 61 | 6696531 | 6.88 | 8.18 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 62 | 6698386 | |||
| Zylinderpackung | ||||
| 63 | 6696530 | 1.05 | 1.25 | |
| Kolbenring | ||||
| 64 | 6696532 | 2.10 | 2.50 | |
| Kolbenstift Cg24ekb | ||||
| 65 | 6684590 | 2.15 | 2.56 | |
| Mutter | ||||
| 66 | 6696879 | 1.05 | 1.25 | |
| Bolzen Unterlegscheibe D7 | ||||
| 67 | 6696880 | 1.05 | 1.25 | |
| Starterklinke | ||||
| 68 | 6698603 | 1.20 | 1.43 | |
| Startersperrfeder | ||||
| 69 | 6685335 | 1.05 | 1.25 | |
| Magneto Rotor | ||||
| 70 | 6698601 | 13.80 | 16.42 | |
| Sicherungsring | ||||
| 71 | 6685336 | 1.05 | 1.25 | |
| Kurbelgehäuse Ass'y (b) | ||||
| 72 | 6698872 | 16.09 | 19.14 | |
| Öldichtung Cg24ekb | ||||
| 73 | 6684607 | 4.29 | 5.10 | |
| Kugellager Cg24ekb | ||||
| 74 | 6684608 | 3.80 | 4.52 | |
| BUCHSE | ||||
| 75 | 6696946 | 1.68 | 1.99 | |
| BUCHSE | ||||
| 76 | 6696945 | 1.68 | 1.99 | |
| Kurbelwelle | ||||
| 77 | 6699043 | 31.76 | 37.80 | |
| Kurbelgehäuse Ass'y (a) | ||||
| 78 | 6698729 | 18.84 | 22.42 | |
| Kurbelgehäuseverpackung | ||||
| 79 | 6696539 | 1.05 | 1.25 | |
| Schlagbolzen 4x12 | ||||
| 80 | 6696947 | 1.05 | 1.25 | |
| Kupplung (b) | ||||
| 81 | 6699173 | 7.50 | 8.92 | |
| Kupplungstrommel | ||||
| 82 | 6699040 | 9.60 | 11.42 | |
| Kugellager | ||||
| 83 | 6698740 | 4.20 | 5.00 | |
| Sicherungsring D15 (10st) | ||||
| 84 | 939544 | 2.13 | 2.53 | |
| KOMPLETTER SCHMIERNIPPEL (ALT 300-32250-80) | ||||
| 85 | 6688643 | 1.15 | 1.37 | |
| Schneidschraube D5x20 M.flansch H41mb | ||||
| 86 | 302089 | 1.05 | 1.25 | |
| Schalldämpferschutz | ||||
| 87 | 6698876 | 16.78 | 19.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 88 | 887021 | |||
| Sechskantbolzen 6x18/s alte Art.nr. 994-61060-184 | ||||
| 89 | 6695495 | 1.15 | 1.37 | |
| Innensechskant Schraube M5x20 (m/Knopf) | ||||
| 90 | 6698988 | 1.20 | 1.43 | |
| Fixierplatte (a) | ||||
| 91 | 6699047 | 1.04 | 1.23 | |
| Fixierplatte (b) | ||||
| 92 | 6699048 | 1.04 | 1.23 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 93 | 6699052 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 94 | 6699037 | |||
| Gewindeschraube D4.5x16 | ||||
| 96 | 6698878 | 1.20 | 1.43 | |
| Platte | ||||
| 97 | 6685189 | 1.15 | 1.37 | |
| Startergriff alte Art.nr.785-01620-20 Till 7.2014 | ||||
| 98 | 6693227 | 3.30 | 3.93 | |
| Schnuranlasser alte Art.nr. 783-06097-20 Till 7.2 | ||||
| 99 | 6693168 | 2.31 | 2.75 | |
| Innensechskant Schraube M5x20 (m/Knopf) | ||||
| 100 | 6698988 | 1.20 | 1.43 | |
| Rückholfeder Cg24ekb alte Art.nr. 783-0720f-20 Ti | ||||
| 101A | 6684675 | 11.55 | 13.74 | |
| Seilscheibenstarter alte Art.nr. 774-0651h-20 | ||||
| 102 | 6693072 | 5.11 | 6.08 | |
| Dämpfungsfeder Since H081351 | ||||
| 103 | 6685183 | 4.45 | 5.30 | |
| Nockenplatte (ALT 759-0174M-20) | ||||
| 104 | 6685182 | 3.30 | 3.93 | |
| Einstellschraube (alte 839-03045-20) | ||||
| 105 | 6684679 | 2.15 | 2.56 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 106 | 6698622 | |||
| Luftabweiser | ||||
| 107 | 6698624 | 1.20 | 1.43 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 108 | 6698402 | |||
| Tankdeckelkette | ||||
| 109 | 6698732 | 1.20 | 1.43 | |
| Gummidichtung f. Kraftstoffleitung | ||||
| 110 | 6688156 | 1.15 | 1.37 | |
| Kraftstoffleitung | ||||
| 111 | 6698873 | 5.10 | 6.07 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 112 | 6698875 | |||
| Clip | ||||
| 114 | 6696949 | 1.68 | 1.99 | |
| Pumpenfilter | ||||
| 115 | 6698874 | 12.00 | 14.28 | |
| Polster Gummi | ||||
| 116 | 6698615 | 2.10 | 2.50 | |
| Behalter | ||||
| 117 | 6698613 | 5.70 | 6.78 | |
| Handgriff | ||||
| 142 | 6699079 | 5.25 | 6.25 | |
| Seal Lock Hex. Socket Hd. Schraube M5x40 | ||||
| 143 | 6698885 | 1.80 | 2.14 | |
| Federring M5 | ||||
| 144 | 6698884 | 1.80 | 2.14 | |
| Bremse Achsen Unterlegscheibe | ||||
| 145 | 6698749 | 1.20 | 1.43 | |
| Griff (a) | ||||
| 146 | 6698880 | 8.10 | 9.64 | |
| Feder A | ||||
| 148 | 6696348 | 1.05 | 1.25 | |
| HUELSE | ||||
| 149 | 6699055 | 1.04 | 1.23 | |
| Drosselklappendraht | ||||
| 150 | 6699053 | 1.04 | 1.23 | |
| Sicherheitshebel | ||||
| 151 | 6696344 | 1.05 | 1.25 | |
| Drosselhebelfeder | ||||
| 152 | 6696345 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 153 | 6696940 | |||
| Griff (b) | ||||
| 154 | 6699051 | 3.60 | 4.28 | |
| Schneidschraube D4x16 Mit Flansch (schwarz), Cm9b | ||||
| 155 | 305812 | 1.04 | 1.23 | |
| Drosseldraht Comp. | ||||
| 156 | 6698627 | 2.10 | 2.50 | |
| Schutzrohr | ||||
| 157 | 6698738 | 1.20 | 1.43 | |
| Stoppschalterleine | ||||
| 158 | 6699058 | 1.04 | 1.23 | |
| Stoppschalterleine | ||||
| 159 | 6699059 | 1.20 | 1.43 | |
| Fixierplatte (b) | ||||
| 160 | 6699049 | 1.04 | 1.23 | |
| Nylon Mutter M5 | ||||
| 161 | 305491 | 1.65 | 1.96 | |
| kleine Unterlegscheibe Rb24e | ||||
| 162 | 6684864 | 2.15 | 2.56 | |
| CARRIER | ||||
| 163 | 6699045 | 1.95 | 2.32 | |
| Sechskantsteckschraube M6x25 (mit Knopf) | ||||
| 164 | 6699110 | 1.65 | 1.96 | |
| U-Mutter M5 | ||||
| 165 | 6699108 | 1.65 | 1.96 | |
| Scheibe (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb | ||||
| 166 | 6699112 | 1.04 | 1.23 | |
| Unterlegscheibe M7 | ||||
| 167 | 6699111 | 1.04 | 1.23 | |
| Schulterknopfschraube M5x25 | ||||
| 168 | 6699109 | 1.65 | 1.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 169A | 6600411 | |||
| Klingengehäuse (a) | ||||
| 170 | 6698731 | 4.20 | 5.00 | |
| Handgriffhalterung (a) Außer Für Modell (l) | ||||
| 171 | 6699041 | 1.50 | 1.78 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 172 | 6696359 | |||
| Ring | ||||
| 173 | 6685407 | 1.05 | 1.25 | |
| Dichtring. Sechskant-Steckschraube M (mit Unterleg | ||||
| 174 | 6699044 | 1.04 | 1.23 | |
| GETRIEBEGEHÄUSE (A) | ||||
| 175 | 6699057 | 36.58 | 43.52 | |
| Führungsplatte (c) | ||||
| 176 | 6699035 | 1.04 | 1.23 | |
| Getriebe | ||||
| 177 | 6699038 | 15.54 | 18.49 | |
| Führungsplatte (a) | ||||
| 178 | 6699034 | 1.04 | 1.23 | |
| Filzverpackung (A) | ||||
| 179 | 6699046 | 1.04 | 1.23 | |
| GEHÄUSE-PACKUNG | ||||
| 180 | 6699042 | 1.04 | 1.23 | |
| GETR.GEH.ABDECKUNG | ||||
| 181 | 6699050 | 3.15 | 3.75 | |
| Hex. Innensechskant Bolzen M5x12 (mit Unterlegsche | ||||
| 182 | 6699176 | 1.04 | 1.23 | |
| Führungstafel | ||||
| 184 | 6600009 | 8.10 | 9.64 | |
| Heckenschneiderklinge (a) | ||||
| 185 | 6600010 | 17.46 | 20.78 | |
| Heckenschere Klinge (b) | ||||
| 186 | 6600011 | 17.46 | 20.78 | |
| Messer Führungsplatte | ||||
| 187 | 6600359 | 3.75 | 4.46 | |
| Stützplatte | ||||
| 188 | 6600417 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 6698756 | |||
