Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki CM4ST'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

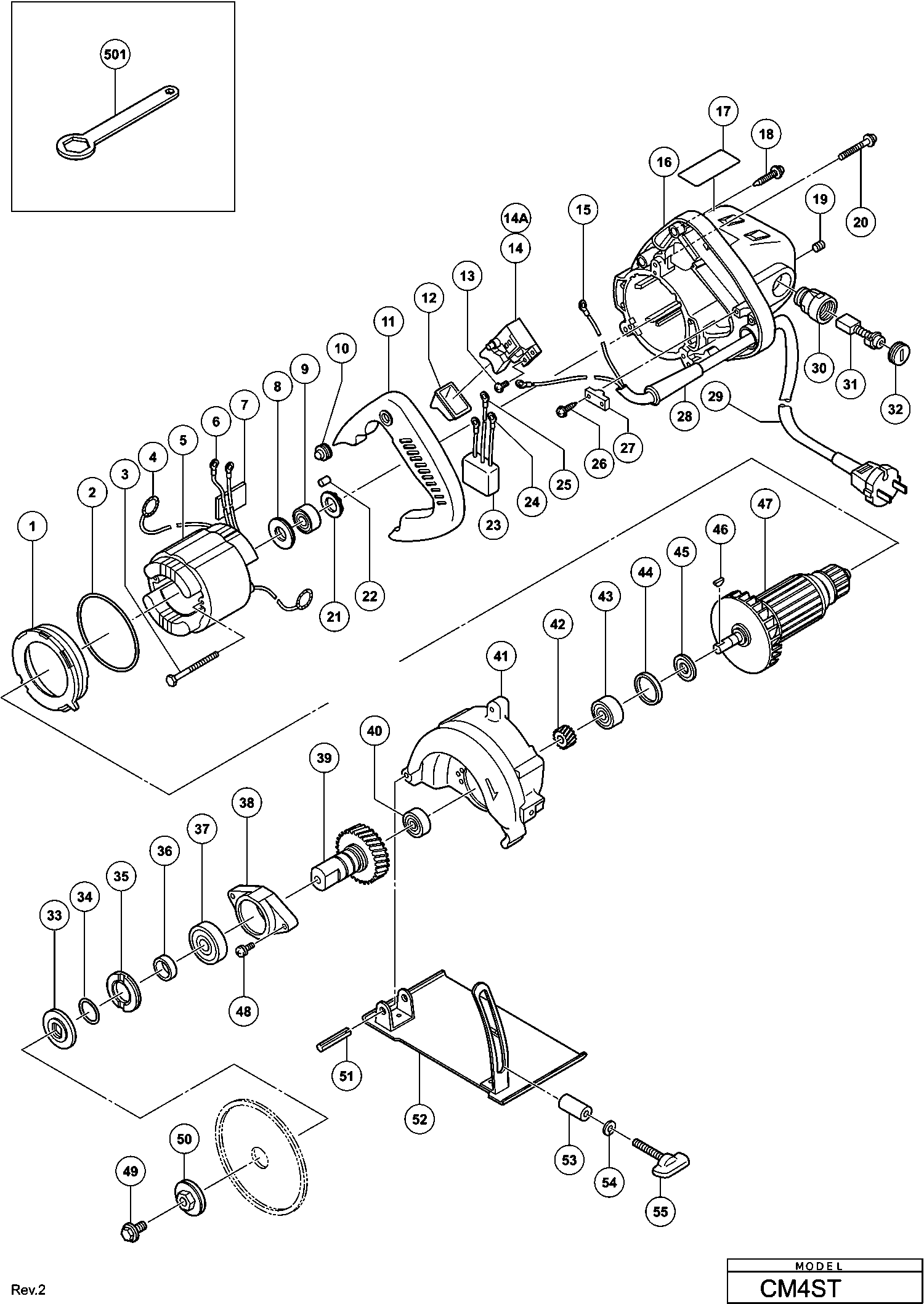

Zeichnungen der Hikoki CM4ST
Teileliste der Hikoki CM4ST
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Kabelschuh M4.0 (10st) G23ss | ||||
| *15 | 930804 | 3.00 | 3.57 | |
| Anschlussklemme | ||||
| *15 | 980063 | 1.04 | 1.23 | |
| Kabelknickschutz D10.1 Div.typen, C8fshe, C8fse | ||||
| *28 | 938051 | 1.04 | 1.23 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| *29 | 500435Z | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *33 | 956879 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *47 | 360900F | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *5 | 340783G | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 1A | 370666 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 2 | 317756 | |||
| Schneidschraube D5x65 (div.typen) | ||||
| 3 | 960251 | 1.05 | 1.25 | |
| Kohlenhalterklemme Dh28y u.a. H30pv/vb16y/dh30pc/ | ||||
| 4 | 930703 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 5 | 340783G | |||
| Kabelschuh M4.0 (10st) G23ss | ||||
| 6 | 930804 | 3.00 | 3.57 | |
| SEAL PACKING | ||||
| 7 | 983858 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 8A | 370667 | |||
| Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb | ||||
| 9 | 608VVM | 5.70 | 6.78 | |
| RUBBER COVER (B) | ||||
| 10 | 956866 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 11 | 333137 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 12 | 303328 | |||
| Maschinenschraube (mit unterlegscheibe) M3.5x6 | ||||
| 13 | 305499 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 14 | 325531 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 14A | 339708 | |||
| Kabelschuh M4.0 (10st) G23ss | ||||
| 15 | 930804 | 3.00 | 3.57 | |
| Anschlussklemme | ||||
| 15 | 980063 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 16 | 317752 | |||
| Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
| 18 | 301653 | 1.04 | 1.23 | |
| Inbusstiftschraube M5x8, C8fshe, C8fse, H41mb,g23 | ||||
| 19 | 938477 | 1.05 | 1.25 | |
| Kopfschraube Rb24e | ||||
| 20 | 317751 | 2.70 | 3.21 | |
| DRUCKSCHEIBE | ||||
| 21 | 316394 | 3.30 | 3.93 | |
| GUMMISTIFT | ||||
| 22 | 931701 | 1.05 | 1.25 | |
| Kondensator Div.typen | ||||
| 23 | 994273 | 4.29 | 5.10 | |
| Anschlussklemme | ||||
| 24 | 980063 | 1.04 | 1.23 | |
| Kabelschuh M5 (o.iso) Div.typen For Noise Suppres | ||||
| 25 | 938108 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 26 | 984750 | |||
| Kabelklemme Div.typen, Cm9uby, G23ss | ||||
| 27 | 960266 | 1.04 | 1.23 | |
| Kabelknickschutz D10.1 Div.typen, C8fshe, C8fse | ||||
| 28 | 938051 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 29 | 500522Z | |||
| Kohlekasten Zsb | ||||
| 30 | 958900 | 6.45 | 7.68 | |
| Kohlenbürsten (paar) H41mb | ||||
| 31 | 999043 | 4.50 | 5.36 | |
| Kohlenkappe C6u/c7u u.a. H30pv/dh30pc/ H41mb/ G23 | ||||
| 32 | 945161 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 33 | 956879 | |||
| O-ring (iap-20) Cm6/wh16/vb16y | ||||
| 34 | 944486 | 1.05 | 1.25 | |
| Lagerdeckel | ||||
| 35 | 956872 | 2.70 | 3.21 | |
| Distanzbuchse | ||||
| 36 | 303323 | 2.40 | 2.86 | |
| Kugellager 6002 Vv C7mfa | ||||
| 37 | 6002VV | 7.35 | 8.75 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 38 | 333240 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 39 | 333241 | |||
| Kugellager 606zzm, C8fse | ||||
| 40 | 606ZZM | 15.40 | 18.33 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 41 | 333126 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 41A | 333126 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 42 | 333242 | |||
| Kugellager 629 Vvm | ||||
| 43 | 629VVM | 5.85 | 6.96 | |
| Gummiring (1) | ||||
| 44 | 318647 | 1.65 | 1.96 | |
| Lagerring | ||||
| 45 | 958915 | 1.04 | 1.23 | |
| EINLEGEKEIL 2,5X8 | ||||
| 46 | 940220 | 1.35 | 1.61 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 47 | 360900F | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 48 | 303327 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 49 | 303326 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 50 | 956878 | |||
| ROL PIN D6X32 (10 STUKS) | ||||
| 51 | 949576 | 3.06 | 3.64 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 52 | 317759 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 53 | 303330 | |||
| Federscheibe M6 (10st), C8fshe, C8fse, Cg18dal, C | ||||
| 54 | 949455 | 1.05 | 1.25 | |
| Flügelschraube M6x37 | ||||
| 55 | 303331 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 941057 | |||
| WASSERSTOPFEN | ||||
| 601 | 303648 | 6.30 | 7.50 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 602 | 956885 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 603 | 956883 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 604 | 321192 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 605 | 939586 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 606 | 939587 | |||
