Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki D10VC3'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

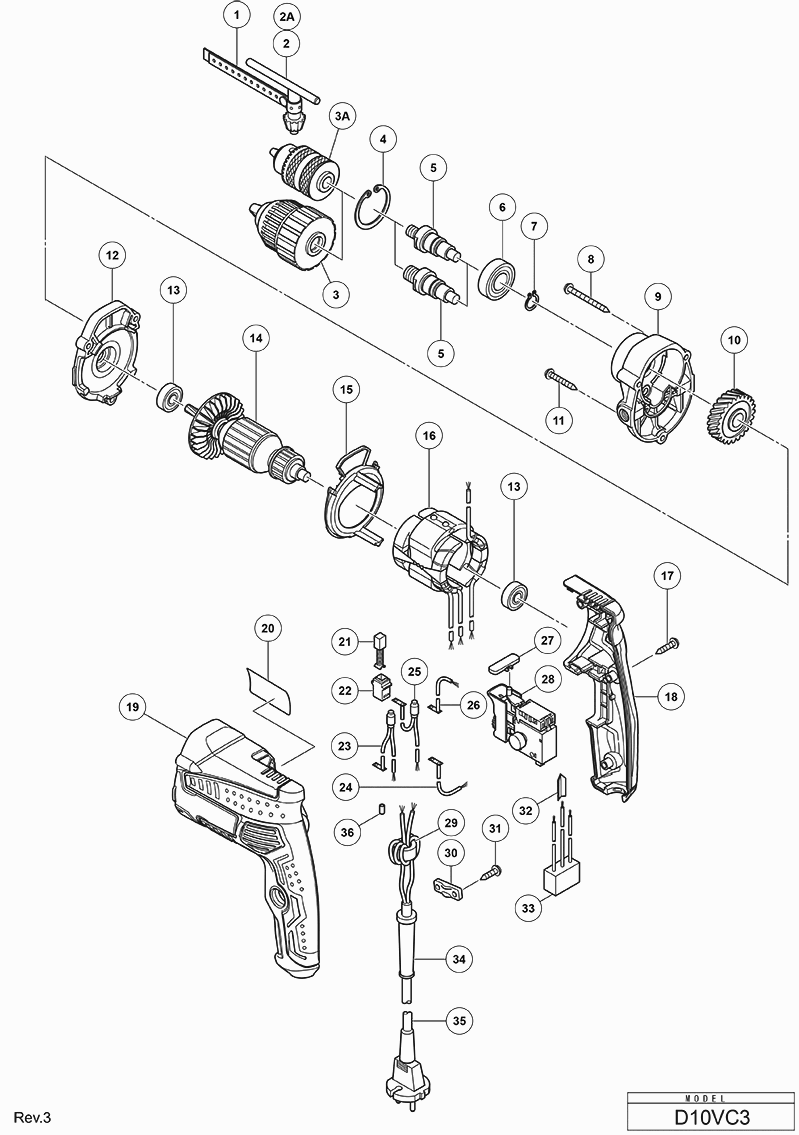

Zeichnungen der Hikoki D10VC3
Teileliste der Hikoki D10VC3
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Innendeckel | ||||
| *12 | 370709 | 7.65 | 9.10 | |
| INNERE ABDECKUNG (VIOLETT BLAU) | ||||
| *12 | 374607 | 3.00 | 3.57 | |
| Anker (b) 230v | ||||
| *14 | 361051E | 23.10 | 27.49 | |
| ANKER (B) 110 VOLT | ||||
| *14 | 361051C | 21.40 | 25.47 | |
| Stator 230V | ||||
| *16 | 340960E | 16.36 | 19.47 | |
| VELD 110 VOLT | ||||
| *16 | 340960C | 15.02 | 17.87 | |
| Griffabdeckung | ||||
| *18 | 370707 | 6.75 | 8.03 | |
| GRIFFABDECKUNG (VIOLETT BLAU) | ||||
| *18 | 374608 | 5.55 | 6.60 | |
| Gehaeuse (1) | ||||
| *19B | 370706 | 9.75 | 11.60 | |
| GEHÄUSE (VIOLETT BLAU) | ||||
| *19B | 374609 | 4.29 | 5.10 | |
| Schalter (1) | ||||
| *28 | 371194 | 17.46 | 20.78 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *3 | 323250 | |||
| Kabelknickschutz D8.8 Div.typen, Cm5sb | ||||
| *34 | 380090 | 1.04 | 1.24 | |
| Kabelknickschutz D10.1 Div.typen, C8fshe, C8fse | ||||
| *34 | 938051 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *35 | 500468Z | |||
| Spindel (a) | ||||
| *5 | 370711 | 4.50 | 5.36 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 1 | 950288 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 2 | 987576 | |||
| Spannfutter-Schlüssel 10tlre Für Bohrfutter | ||||
| 2A | 371352 | 1.50 | 1.78 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 2B | 303334 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 3 | 950292 | |||
| Bohrfutter 10tlre einschl.1a | ||||
| 3A | 371351 | 7.35 | 8.75 | |
| Sicherungsring D32 Innen | ||||
| 4 | 948001 | 1.20 | 1.43 | |
| Spindel (a) | ||||
| 5 | 370711 | 4.50 | 5.36 | |
| Kugellager 6002 Vv C7mfa | ||||
| 6 | 6002VV | 7.35 | 8.75 | |
| Sicherungsring D15 (10st) | ||||
| 7 | 939544 | 2.13 | 2.53 | |
| Schneidschraube D4x45 M.flansch, Cm5sb | ||||
| 8 | 301815 | 1.05 | 1.25 | |
| Getriebedeckel (a) | ||||
| 9 | 370710 | 5.70 | 6.78 | |
| Ritzel (a) | ||||
| 10 | 370713 | 6.60 | 7.85 | |
| Schneidschraube D4x30 M.flansch (schwarz) | ||||
| 11 | 305490 | 1.04 | 1.23 | |
| Innendeckel | ||||
| 12 | 370709 | 7.65 | 9.10 | |
| Kugellager 608vv | ||||
| 13 | 333945 | 1.80 | 2.14 | |
| Anker (b) 230v | ||||
| 14 | 361051E | 23.10 | 27.49 | |
| ANKER (B) 110 VOLT | ||||
| 14 | 361051C | 21.40 | 25.47 | |
| Lüfterführung | ||||
| 15 | 370708 | 1.04 | 1.23 | |
| Stator 230V | ||||
| 16 | 340960E | 16.36 | 19.47 | |
| VELD 110 VOLT | ||||
| 16 | 340960C | 15.02 | 17.87 | |
| Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
| 17 | 301653 | 1.04 | 1.23 | |
| Griffabdeckung | ||||
| 18 | 370707 | 6.75 | 8.03 | |
| Gehaeuse (1) | ||||
| 19 | 370706 | 9.75 | 11.60 | |
| Kohlenbürsten (paar)cj65v3 | ||||
| 21 | 999041 | 4.50 | 5.36 | |
| Kohlekasten Zsb | ||||
| 22 | 955203 | 2.40 | 2.86 | |
| Drosselspule (braun) | ||||
| 23 | 370718 | 2.55 | 3.03 | |
| CHOKE COIL (BROWN) 110 VOLT | ||||
| 23 | 370703 | 2.52 | 3.00 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 24 | 370705 | |||
| Drosselspule (blau) | ||||
| 25 | 370717 | 2.55 | 3.03 | |
| CHOKE COIL (BLEU) 110 VOLT | ||||
| 25 | 370702 | 2.52 | 3.00 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 26 | 370704 | |||
| Druckknopf D10vc2 | ||||
| 27 | 321628 | 1.65 | 1.96 | |
| Schalter (1) | ||||
| 28 | 371194 | 17.46 | 20.78 | |
| SWITCH 110 VOLT | ||||
| 28 | 370701 | 17.44 | 20.75 | |
| Schrumpfschlauch | ||||
| 29 | 334379 | 4.65 | 5.53 | |
| Kabelklemme Div.typen, C8fshe, Cm5sb, C8fse | ||||
| 30 | 937631 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 31 | 984750 | |||
| Erdklemme Dw15y/sv12v u.a. Cl10sa | ||||
| 32 | 992635 | 1.05 | 1.25 | |
| Kondensator Div.typen | ||||
| 33 | 994273 | 4.29 | 5.10 | |
| Geräuschunterdrücker W/Geräuschunterdrücker Band | ||||
| 33 | 370895 | 2.10 | 2.50 | |
| Kabelknickschutz D8.8 Div.typen, Cm5sb | ||||
| 34 | 380090 | 1.04 | 1.24 | |
| Kabelknickschutz D10.1 Div.typen, C8fshe, C8fse | ||||
| 34 | 938051 | 1.04 | 1.23 | |
| Kabel | ||||
| 35 | 930051 | 14.30 | 17.02 | |
| Kabel 2,5 M C7mfa (cord Armor D8.8) For Gbr (110v | ||||
| 35 | 500237Z | 11.40 | 13.57 | |
| Kanalhülse für Kabel (d) Div.typen, Cm9uby, G23ss | ||||
| 36 | 981373 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 321814 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 602 | 982593 | |||
| Haken (a) | ||||
| 603 | 370716 | 1.65 | 1.96 | |
| Seitengriff C13u/d13/dv24dv | ||||
| 604 | 981205 | 5.85 | 6.96 | |
