Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki DH26PC2WSZ'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

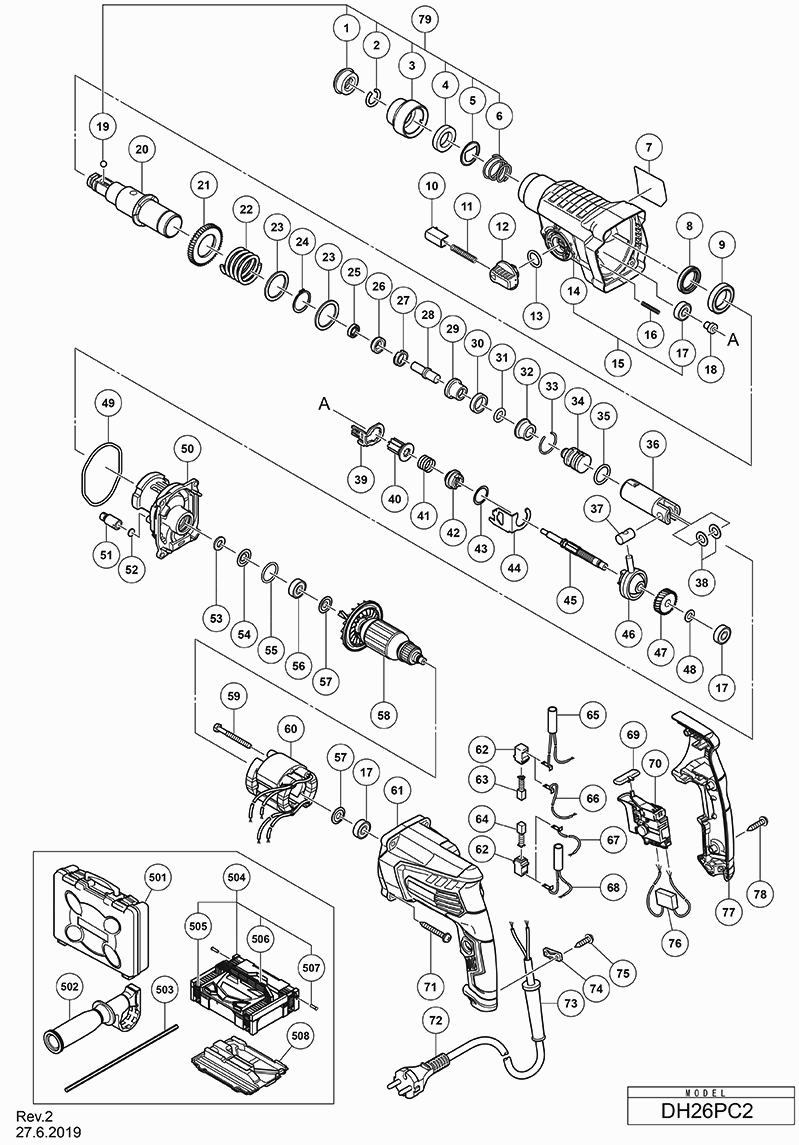

Zeichnungen der Hikoki DH26PC2WSZ
Teileliste der Hikoki DH26PC2WSZ
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 1 | 306345 | |||
| Sicherungsring Dh18vb/dh30pc | ||||
| 2 | 306340 | 1.35 | 1.61 | |
| Griff (a) H45mr | ||||
| 3 | 374436 | 1.04 | 1.23 | |
| KUGELHALTER | ||||
| 4 | 374437 | 1.50 | 1.78 | |
| HALTERPLATTE | ||||
| 5 | 374435 | 1.04 | 1.23 | |
| Haltefeder Dh24pb2 | ||||
| 6 | 322812 | 1.65 | 1.96 | |
| Öldichtung | ||||
| 8 | 335259 | 2.85 | 3.39 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 9 | 6805BB | |||
| Druckknopf | ||||
| 10 | 322789 | 4.80 | 5.71 | |
| Druckfeder Dh24pc | ||||
| 11 | 317223 | 1.65 | 1.96 | |
| Umschaltknopf | ||||
| 12 | 334011 | 2.10 | 2.50 | |
| O-ring (s-18) Cr17y/nv65ad2, Nr90aa | ||||
| 13 | 878885 | 1.05 | 1.25 | |
| Getriebedeckel | ||||
| 14 | 374618 | 14.71 | 17.51 | |
| Getriebedeckel Ass'y Inkl.3,17 | ||||
| 15 | 375016 | 14.44 | 17.18 | |
| Feder (e) C8fshe, C8fse | ||||
| 16 | 335800 | 1.04 | 1.23 | |
| Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb | ||||
| 17 | 608VVM | 5.70 | 6.78 | |
| WELLENHALTER (B) | ||||
| 18 | 374422 | 1.04 | 1.23 | |
| Stahlkugel D7.0 (10 Stck.) | ||||
| 19 | 335300 | 1.04 | 1.23 | |
| Zweites Zahnrad Dh22vb/vd/ Dh24pb-vd/dh20pb | ||||
| 21 | 335265 | 6.15 | 7.32 | |
| Feder (b) | ||||
| 22 | 374430 | 1.20 | 1.43 | |
| Ring | ||||
| 23 | 301679 | 1.20 | 1.43 | |
| Öldichtung (A) | ||||
| 25 | 335262 | 1.80 | 2.14 | |
| HAMMERHALTER (B) | ||||
| 26 | 374431 | 1.20 | 1.43 | |
| HALTER-HÜLSE | ||||
| 27 | 374427 | 2.55 | 3.03 | |
| DÄMPFERING (A) | ||||
| 30 | 322805 | 1.65 | 1.96 | |
| O-ring (c) Dh40ma/mb/mr | ||||
| 31 | 322808 | 1.65 | 1.96 | |
| Dämpferhalter Dh24pc3 | ||||
| 32 | 324524 | 6.45 | 7.68 | |
| STOPFRING | ||||
| 33 | 322807 | 1.65 | 1.96 | |
| Schläger | ||||
| 34 | 374443 | 3.90 | 4.64 | |
| O-Ring | ||||
| 35 | 372816 | 3.00 | 3.57 | |
| KOLBEN | ||||
| 36 | 372817 | 9.90 | 11.78 | |
| Kolbenbolzen Dh38ms | ||||
| 37 | 335793 | 3.15 | 3.75 | |
| Kolbenring | ||||
| 38 | 335794 | 1.20 | 1.43 | |
| ZWEITES RITZEL | ||||
| 40 | 374440 | 6.30 | 7.50 | |
| Kupplungsfeder Dh24pc2 | ||||
| 41 | 323182 | 1.65 | 1.96 | |
| Kupplung | ||||
| 42 | 375022 | 3.90 | 4.64 | |
| Ring | ||||
| 43 | 331315 | 1.05 | 1.25 | |
| WECHSELPLATTE (C) | ||||
| 44 | 374439 | 1.04 | 1.23 | |
| ZWEITE WELLE | ||||
| 45 | 374438 | 4.95 | 5.89 | |
| Wechsellager | ||||
| 46 | 335249 | 13.65 | 16.24 | |
| Erstes Getriebe | ||||
| 47 | 374441 | 3.75 | 4.46 | |
| O-Ring D72.2 | ||||
| 49 | 335245 | 1.20 | 1.43 | |
| Luftkappe | ||||
| 51 | 334008 | 1.20 | 1.43 | |
| Filzdichtung (a) Dh24pc3 | ||||
| 52 | 324543 | 1.65 | 1.96 | |
| Filzdichtung G12s1/g13yb1/fg12sa2 G13v/g13yd | ||||
| 53 | 322816 | 1.65 | 1.96 | |
| Dichtungsscheibe für Wh14 | ||||
| 54 | 322818 | 3.30 | 3.93 | |
| O-ring (p-22) Dh24pb/pd/nv83a Dh20pb | ||||
| 55 | 876796 | 1.05 | 1.25 | |
| Kugellager 608ddm | ||||
| 56 | 608DDM | 5.55 | 6.60 | |
| Unterlegscheibe (a) Cr17y/dh20pb H30pv/dh30pc/h45 | ||||
| 57 | 982631 | 1.04 | 1.23 | |
| ANKER (A) 220-230 VOLT | ||||
| 58 | 361106E | 21.59 | 25.69 | |
| ARMATURE (A) 110 VOLT | ||||
| 58 | 361106C | 20.40 | 24.28 | |
| Sechskantschneidschraube D4x45 | ||||
| 59 | 981824 | 1.05 | 1.25 | |
| STATOR (A) 110 VOLT (W/CR) | ||||
| 60 | 341028C | 18.86 | 22.44 | |
| STATOR (A) 220-230 VOLT | ||||
| 60 | 341028K | 16.78 | 19.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 61 | 374616M | |||
| Kohlekasten Zsb | ||||
| 62 | 955203 | 2.40 | 2.86 | |
| Kohlenbürsten (paar)cj65v3 | ||||
| 63 | 999041 | 4.50 | 5.36 | |
| Kohlebürsten Selbstabsch.(paar) | ||||
| 64 | 999072 | 14.40 | 17.14 | |
| DROSSELSPULE (BRAUN) | ||||
| 65 | 374615 | 3.45 | 4.11 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 66 | 374613 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 67 | 374612 | |||
| DROSSELSPULE (BLAU) | ||||
| 68 | 374614 | 3.45 | 4.11 | |
| Druckknopf Dv18v | ||||
| 69 | 322853 | 1.05 | 1.25 | |
| SCHALTER 220-240 VOLT | ||||
| 70 | 374610 | 15.54 | 18.49 | |
| SCHALTER 100-127 VOLT | ||||
| 70 | 374611 | 15.54 | 18.49 | |
| SCHRAUBE M4X35 | ||||
| 71 | 301654 | 1.05 | 1.25 | |
| Kabel 5m 2 X 1,0 W/Stecker 13a/250v Für Gbr | ||||
| 72 | 500440Z | 20.49 | 24.38 | |
| Kabelknickschutz D10.1 Div.typen, C8fshe, C8fse | ||||
| 73 | 938051 | 1.04 | 1.23 | |
| Kabelklemme Div.typen, C8fshe, Cm5sb, C8fse | ||||
| 74 | 937631 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 75 | 984750 | |||
| Kondensator C6u-c13u u.a., C 8fshe | ||||
| 76 | 930039 | 1.95 | 2.32 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 77 | 374617 | |||
| Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
| 78 | 301653 | 1.04 | 1.23 | |
| GRIFFSET | ||||
| 79 | 375363 | 2.85 | 3.39 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 374619 | |||
| SEITENGRIFF ASS'Y | ||||
| 502 | 374447 | 12.15 | 14.46 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 503 | 310331 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 504 | 337739 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 505 | 336472 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 506 | 336473 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 507 | 336474 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 508 | 337741 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 306885 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 602 | 986802 | |||
| STOFVANGER | ||||
| 603 | 986803 | 6.54 | 7.78 | |
| Dichtung | ||||
| 604 | 986804 | 3.38 | 4.02 | |
| Sicherungsring D30 Div.typen Dh30pc | ||||
| 605 | 948310 | 1.35 | 1.61 | |
| RING | ||||
| 606 | 958063 | 1.00 | 1.19 | |
| Stahlkugel D6,35 (10st) | ||||
| 607 | 959150 | 1.35 | 1.61 | |
| OUTER RACE | ||||
| 608 | 986805 | 4.26 | 5.07 | |
| Steckdose | ||||
| 609 | 986806 | 5.10 | 6.07 | |
| Steckdosenadapter (b) | ||||
| 610 | 306910 | 4.50 | 5.36 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 611 | 971787 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 612 | 931844 | |||
| Fett für Drehhammer (500g) | ||||
| 632 | 335781 | 67.24 | 80.01 | |
| Fett für Drehhammer (60g) | ||||
| 633 | 335782 | 13.50 | 16.06 | |
