Hikoki DH40MRY Zeichnungen und Teile

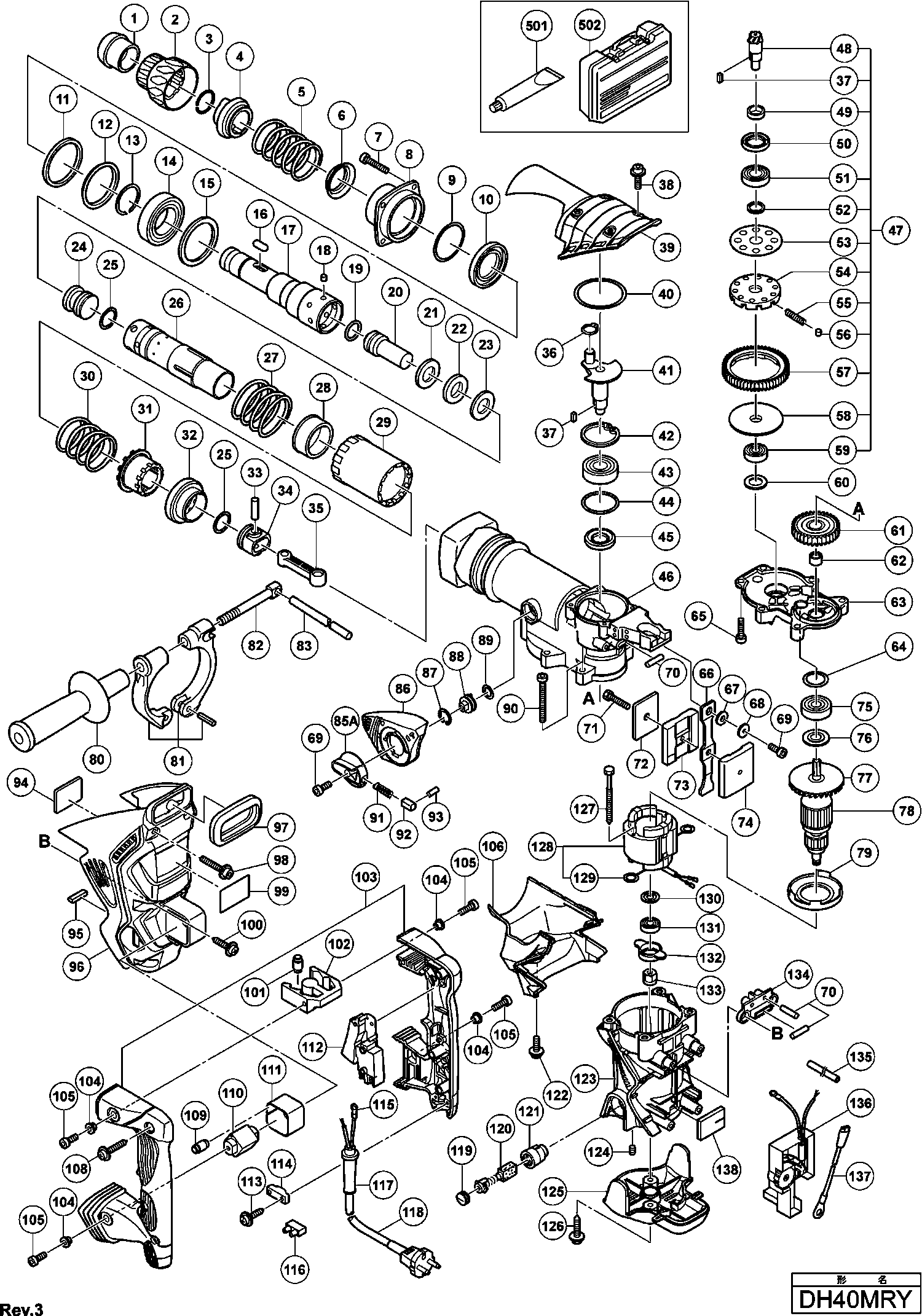

Zeichnungen der HIKOKI DH40MRY
Teileliste der Hikoki DH40MRY
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer.
Vorderkappe Dh40mr | ||||
1 | 321306 | Vorderkappe Dh40mr | € 3.19 | |
Drehgriff Dh40mr | ||||
2 | 321305 | Drehgriff Dh40mr | € 4.65 | |
Stopring Dh50mb/dh40mr | ||||
3 | 318590 | Stopring Dh50mb/dh40mr | € 1.60 | |
Nadelhalter Dh40mr | ||||
4 | 321304 | Nadelhalter Dh40mr | € 22.09 | |
VEERRING | ||||
5 | 321303 | VEERRING | € 4.65 | |
Federhalter (a) Dh40mr | ||||
6 | 321302 | Federhalter (a) Dh40mr | € 4.65 | |
Inbusschraube M6x25 Selbstsich. | ||||
7 | 981942 | Inbusschraube M6x25 Selbstsich. | € 1.60 | |
Vorderkappe Dh40mr | ||||
8 | 321300 | Vorderkappe Dh40mr | € 19.83 | |
O-ring (1as-60) Div.typen, Nr90aa Since 9.1979 | ||||
9 | 956996 | O-ring (1as-60) Div.typen, Nr90aa Since 9.1979 | € 2.90 | |
Öldichtung Dh40mr | ||||
10 | 321301 | Öldichtung Dh40mr | € 6.24 | |
Gummiring (1) | ||||
11 | 325229 | Gummiring (1) | € 3.19 | |
Unterlegscheibe Dh40ma/mb/mr | ||||
12 | 315868 | Unterlegscheibe Dh40ma/mb/mr | € 3.19 | |
O-ring H45mr | ||||
13 | 320850 | O-ring H45mr | € 1.60 | |
Kugellager 6007 Dd | ||||
14 | 6007DD | Kugellager 6007 Dd | € 13.79 | |
Lagerscheibe Dh40sr | ||||
15 | 321297 | Lagerscheibe Dh40sr | € 3.19 | |
Nadelrolle D8x20 Dh40ma/mb H45mr | ||||
16 | 313421 | Nadelrolle D8x20 Dh40ma/mb H45mr | € 5.08 | |
Werkzeugaufnahme Dh40mr | ||||
17 | 321286 | Werkzeugaufnahme Dh40mr | € 124.18 | |
Nadelbolzen D6x6 Dh40yb/mr | ||||
18 | 313057 | Nadelbolzen D6x6 Dh40yb/mr | € 4.07 | |
O-ring (c) Dh40ma/mb/mr | ||||
19 | 313396 | O-ring (c) Dh40ma/mb/mr | € 4.65 | |
Zweithammer Dh40mry | ||||
20 | 326371 | Zweithammer Dh40mry | € 14.24 | |
Dämpferscheibe Dh40mr | ||||
21 | 321288 | Dämpferscheibe Dh40mr | € 9.00 | |
Dämpfer Dh40mr | ||||
22 | 321289 | Dämpfer Dh40mr | € 6.24 | |
Dämpferhalter Dh40mr | ||||
23 | 321290 | Dämpferhalter Dh40mr | € 9.87 | |
Anschläger Dh40mry | ||||
24 | 326373 | Anschläger Dh40mry | € 13.07 | |
O-ring Dh28/40/50 (hämmer) | ||||
25 | 986104 | O-ring Dh28/40/50 (hämmer) | € 1.02 | |
Zylinder | ||||
26 | 326372 | Zylinder | € 67.75 | |
Haltefeder | ||||
27 | 326470 | Haltefeder | € 4.65 | |
Federhalter (b) Dh40mr | ||||
28 | 321293 | Federhalter (b) Dh40mr | € 4.65 | |
Sperrhülse Dh40mr | ||||
29 | 321299 | Sperrhülse Dh40mr | € 8.13 | |
Kupplungsfeder Dh40mry | ||||
30 | 326469 | Kupplungsfeder Dh40mry | € 3.19 | |
Kupplung | ||||
31 | 321295 | Kupplung | € 42.46 | |
Schrägzahnrad Dh40mr | ||||
32 | 321296 | Schrägzahnrad Dh40mr | € 56.57 | |
Kolbenstift Dh28y/dh38yb/dh40mr | ||||
33 | 980708 | Kolbenstift Dh28y/dh38yb/dh40mr | € 2.32 | |
Kolben | ||||
34 | 326369 | Kolben | € 3.19 | |
Stange | ||||
35 | 326370 | Stange | € 3.19 | |
Sicherungsring D10 (10st), Cm9uby, Cg18dl Till 12 | ||||
36 | 939540 | Sicherungsring D10 (10st), Cm9uby, Cg18dl Till 12 | € 1.89 | |
Keil 3x3x8 Dh22vb/g12sa/g12sa2/ G13sb2/g12sa2/dh4 | ||||
37 | 944109 | Keil 3x3x8 Dh22vb/g12sa/g12sa2/ G13sb2/g12sa2/dh4 | € 1.65 | |
Inbusschraube M5x16 M.flansch, Cm9uby, G23ss | ||||
38 | 994192 | Inbusschraube M5x16 M.flansch, Cm9uby, G23ss | € 1.00 | |
Kurbelabdeckung Dh40mry | ||||
39 | 326473 | Kurbelabdeckung Dh40mry | € 9.29 | |
O-RING (S-56) | ||||
40 | 317119 | O-RING (S-56) | € 1.60 | |
Kurbelwelle | ||||
41 | 326468 | Kurbelwelle | € 33.94 | |
Sicherungsring D40 Innen H41sa/h45ma/dh40mr | ||||
42 | 948391 | Sicherungsring D40 Innen H41sa/h45ma/dh40mr | € 1.60 | |
Kugellager 6203 Dd | ||||
43 | 6203DD | Kugellager 6203 Dd | € 7.41 | |
O-ring (s-40) H41sa/h45ma/dh40mr | ||||
44 | 996363 | O-ring (s-40) H41sa/h45ma/dh40mr | € 1.60 | |
Öldichtung (b) Dh40mr | ||||
45 | 321274 | Öldichtung (b) Dh40mr | € 4.65 | |
Kurbelgehäuse Dh40mry | ||||
46 | 326467 | Kurbelgehäuse Dh40mry | € 67.75 | |
Rutschkupplung kpl. Dh40mr Includ.57-59,61-69 | ||||
47 | 321277 | Rutschkupplung kpl. Dh40mr Includ.57-59,61-69 | € 132.70 | |
Schrägritzel Dh40sr | ||||
48 | 321278 | Schrägritzel Dh40sr | € 26.35 | |
Ring | ||||
49 | 321279 | Ring | € 8.13 | |
Öldichtung (a) Dh40yb/mr | ||||
50 | 313050 | Öldichtung (a) Dh40yb/mr | € 3.78 | |
Kugellager 6002 Dd | ||||
51 | 6002DD | Kugellager 6002 Dd | € 6.82 | |
Ring | ||||
52 | 313058 | Ring | € 1.02 | |
Unterlegscheibe (a) Dh40yb/mr | ||||
53 | 313053 | Unterlegscheibe (a) Dh40yb/mr | € 3.48 | |
Getriebehalter Dh40sr | ||||
54 | 321281 | Getriebehalter Dh40sr | € 17.30 | |
Feder (c) Dh40sr | ||||
55 | 321282 | Feder (c) Dh40sr | € 1.60 | |
Stift (1) | ||||
56 | 320343 | Stift (1) | € 3.19 | |
Zweites Zahnrad Dh40sr | ||||
57 | 321280 | Zweites Zahnrad Dh40sr | € 27.95 | |
Beilegring | ||||
58 | 321283 | Beilegring | € 13.84 | |
Kugellager 629 Vvm | ||||
59 | 629VVM | Kugellager 629 Vvm | € 5.66 | |
Ring | ||||
60 | 944525 | Ring | € 1.02 | |
Erstes Zahnrad Dh40sr | ||||
61 | 321276 | Erstes Zahnrad Dh40sr | € 27.15 | |
Nadellager | ||||
62 | 939299 | Nadellager | € 10.31 | |
Getriebedeckel D40mry | ||||
63 | 326482 | Getriebedeckel D40mry | € 25.56 | |
O-ring (s-32) Dh25v/w6ve/w6vf | ||||
64 | 872767 | O-ring (s-32) Dh25v/w6ve/w6vf | € 1.60 | |
Schraube M6x22 | ||||
65 | 321313 | Schraube M6x22 | € 1.60 | |
Flügelfeder Dh40mry | ||||
66 | 326374 | Flügelfeder Dh40mry | € 4.65 | |
Zwischenring | ||||
67 | 326375 | Zwischenring | € 1.60 | |
Ring | ||||
68 | 326477 | Ring | € 1.60 | |
Inbusschraube M4x12 Selbsts. For Switch Holder (t | ||||
69 | 983162 | Inbusschraube M4x12 Selbsts. For Switch Holder (t | € 1.02 | |
Nadelrolle Nr83a, Nr90aa | ||||
70 | 878418 | Nadelrolle Nr83a, Nr90aa | € 1.60 | |
Inbusschraube M5x12 Selbstsich. 2.1996 For Cover | ||||
71 | 991690 | Inbusschraube M5x12 Selbstsich. 2.1996 For Cover | € 1.02 | |
Gummiplatte (b) Dh40mry | ||||
72 | 326486 | Gummiplatte (b) Dh40mry | € 1.60 | |
Gewicht (b) Dh40mry | ||||
73 | 326476 | Gewicht (b) Dh40mry | € 11.76 | |
Gewicht (a) Dh40mry | ||||
74 | 326475 | Gewicht (a) Dh40mry | € 8.13 | |
Kugellager 6201 Dd, Cm5sb | ||||
75 | 6201DD | Kugellager 6201 Dd, Cm5sb | € 6.10 | |
Staubscheibe (b) H45mr/dh40mr | ||||
76 | 302429 | Staubscheibe (b) H45mr/dh40mr | € 1.02 | |
Ventilator Dh40sr | ||||
77 | 321640 | Ventilator Dh40sr | € 6.24 | |
Nicht bestellbar | ||||
78 | 360591F | Nicht bestellbar | ||
Anker 230v | ||||
78 | 360591E | Anker 230v | € 107.28 | |
ANKER 110-120 VOLT | ||||
78 | 360591U | ANKER 110-120 VOLT | € 127.11 | |
Ventilatorführung (dh40mr) | ||||
79 | 321320 | Ventilatorführung (dh40mr) | € 3.19 | |
Nicht bestellbar | ||||
80 | 313078 | Nicht bestellbar | ||
Handgriffhalter Dh40ma/mb/yb/fa/mr | ||||
81 | 313079 | Handgriffhalter Dh40ma/mb/yb/fa/mr | € 15.57 | |
Handgriffbolzen Dh40ma/mb/yb/fa/mr/dh30pc | ||||
82 | 313080 | Handgriffbolzen Dh40ma/mb/yb/fa/mr/dh30pc | € 11.47 | |
Nicht bestellbar | ||||
83 | 971786 | Nicht bestellbar | ||
Wechselhebel Dh38ms | ||||
85A | 331545 | Wechselhebel Dh38ms | € 3.63 | |
Hebelhalter Dh40mry | ||||
86 | 326471 | Hebelhalter Dh40mry | € 3.19 | |
Saegering (1) | ||||
87 | 311229 | Saegering (1) | € 1.02 | |
Umschaltwelle Dh40mr | ||||
88 | 321307 | Umschaltwelle Dh40mr | € 15.57 | |
O-ring (p16) Div.typen | ||||
89 | 873095 | O-ring (p16) Div.typen | € 1.00 | |
Inbusschraube M6x45 Selbstsich. | ||||
90 | 986940 | Inbusschraube M6x45 Selbstsich. | € 1.02 | |
Anschlagfeder Dh40mr | ||||
91 | 321310 | Anschlagfeder Dh40mr | € 1.60 | |
Druckknopf Dh40mr | ||||
92 | 321311 | Druckknopf Dh40mr | € 1.60 | |
Pin D2x10 | ||||
93 | 321312 | Pin D2x10 | € 1.60 | |
Gummiplatte (a) Dh40mry | ||||
94 | 326487 | Gummiplatte (a) Dh40mry | € 1.60 | |
Zwischenring | ||||
95 | 326376 | Zwischenring | € 1.60 | |
Hintere Abdeckung Dh40mry | ||||
96 | 326478 | Hintere Abdeckung Dh40mry | € 15.31 | |
Blasebalg Dh40mry | ||||
97 | 326378 | Blasebalg Dh40mry | € 3.19 | |
Inbusschraube Mit Bolzen M5x35 | ||||
98 | 319589 | Inbusschraube Mit Bolzen M5x35 | € 1.60 | |
Schneidschraube D5x20 M.flansch H41mb | ||||
100 | 302089 | Schneidschraube D5x20 M.flansch H41mb | € 1.02 | |
Handgriffdämpfer H41sa/h45ma u.a. H70sa/h45mr | ||||
101 | 310124 | Handgriffdämpfer H41sa/h45ma u.a. H70sa/h45mr | € 4.07 | |
Halter | ||||
102 | 310123 | Halter | € 11.47 | |
Handgriff A+b Set Dh40mry | ||||
103 | 326485 | Handgriff A+b Set Dh40mry | € 18.10 | |
Distanzbuchse | ||||
104 | 991711 | Distanzbuchse | € 1.02 | |
Inbusschraube M5x12 Selbstsich. 2.1996 For Cover | ||||
105 | 991690 | Inbusschraube M5x12 Selbstsich. 2.1996 For Cover | € 1.02 | |
Ventilklappe Dh40mry | ||||
106 | 326472 | Ventilklappe Dh40mry | € 6.24 | |
Schneidschraube D4x25 Mit Flansch (schwarz), H41m | ||||
108 | 307028 | Schneidschraube D4x25 Mit Flansch (schwarz), H41m | € 1.02 | |
Handgriffdämpfer H41sa/h45ma u.a. H70sa/h45mr | ||||
109 | 310124 | Handgriffdämpfer H41sa/h45ma u.a. H70sa/h45mr | € 4.07 | |
Scheide | ||||
110 | 326377 | Scheide | € 4.65 | |
Halter | ||||
111 | 326479 | Halter | € 3.19 | |
Schalter Dh38yb1/yf | ||||
112 | 990941 | Schalter Dh38yb1/yf | € 25.56 | |
Nicht bestellbar | ||||
113 | 984750 | Nicht bestellbar | ||
Kabelklemme Div.typen, Cm9uby, G23ss | ||||
114 | 960266 | Kabelklemme Div.typen, Cm9uby, G23ss | € 1.00 | |
Cord Clip For Sui | ||||
114 | 981987Z | Cord Clip For Sui | € 1.02 | |
Anschlussklemme | ||||
115 | 980063 | Anschlussklemme | € 1.00 | |
Schraubklemme 1-reihig Div.typen Till 10.1999 For | ||||
116 | 938307 | Schraubklemme 1-reihig Div.typen Till 10.1999 For | € 2.06 | |
Kabelknickschutz D8.8 Div.typen, Cm5sb | ||||
117 | 953327 | Kabelknickschutz D8.8 Div.typen, Cm5sb | € 1.00 | |
Nicht mehr lieferbar | ||||
118 | 500391Z | Nicht mehr lieferbar | ||
Nicht bestellbar | ||||
118 | 500390Z | Nicht bestellbar | ||
Nicht bestellbar | ||||
118 | 500408Z | Nicht bestellbar | ||
Bürstenkappe H41sa/h45ma/vb13y Vb16y/h45mr/dh40mr | ||||
119 | 935829 | Bürstenkappe H41sa/h45ma/vb13y Vb16y/h45mr/dh40mr | € 1.02 | |
Kohlebürsten Selbstabsch.(paar) H41mb | ||||
120 | 999073 | Kohlebürsten Selbstabsch.(paar) H41mb | € 15.50 | |
Kohlekasten Zsb | ||||
121 | 971001 | Kohlekasten Zsb | € 6.24 | |
Inbusschraube M5x12 | ||||
122 | 998471 | Inbusschraube M5x12 | € 1.02 | |
Gehäuse | ||||
123 | 326481 | Gehäuse | € 36.74 | |
Inbusstiftschraube M5x8, C8fshe, C8fse, H41mb,g23 | ||||
124 | 938477 | Inbusstiftschraube M5x8, C8fshe, C8fse, H41mb,g23 | € 1.02 | |
Enddeckel Dh40mry | ||||
125 | 326483 | Enddeckel Dh40mry | € 6.24 | |
Schneidschraube D5x20 M.flansch H41mb | ||||
126 | 302089 | Schneidschraube D5x20 M.flansch H41mb | € 1.02 | |
Schneidschraube D5x55 | ||||
127 | 953174 | Schneidschraube D5x55 | € 1.00 | |
Stator 110v | ||||
128 | 340680C | Stator 110v | € 73.47 | |
Stator kpl. 230v Dh40mry Includ.129 | ||||
128 | 340680E | Stator kpl. 230v Dh40mry Includ.129 | € 73.47 | |
Nicht bestellbar | ||||
128 | 340680G | Nicht bestellbar | ||
Kohlenhalterklemme Dh28y u.a. H30pv/vb16y/dh30pc/ | ||||
129 | 930703 | Kohlenhalterklemme Dh28y u.a. H30pv/vb16y/dh30pc/ | € 2.32 | |
Unterlegscheibe (a) Cr17y/dh20pb H30pv/dh30pc/h45 | ||||
130 | 982631 | Unterlegscheibe (a) Cr17y/dh20pb H30pv/dh30pc/h45 | € 1.00 | |
Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb | ||||
131 | 608VVM | Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb | € 5.52 | |
Lagerhalter Dh40mry | ||||
132 | 326484 | Lagerhalter Dh40mry | € 4.65 | |
Magnet | ||||
133 | 318721 | Magnet | € 17.04 | |
Grundplatte | ||||
134 | 326474 | Grundplatte | € 3.19 | |
Vinylschlauch Dh40mry | ||||
135 | 326541 | Vinylschlauch Dh40mry | € 1.60 | |
Controller Circuit 110v | ||||
136 | 326490 | Controller Circuit 110v | € 107.28 | |
Nicht bestellbar | ||||
136 | 328625 | Nicht bestellbar | ||
Drehzahlregler Dh40mry | ||||
136 | 326491 | Drehzahlregler Dh40mry | € 101.69 | |
Verbinderkabel | ||||
137 | 326492 | Verbinderkabel | € 3.19 | |
Abdeckung Dh40mry | ||||
138 | 326488 | Abdeckung Dh40mry | € 1.60 | |
Grease (a) For Hammer.hammer Drill (30g) | ||||
501 | 981840 | Grease (a) For Hammer.hammer Drill (30g) | € 8.13 | |
Nicht bestellbar | ||||
502 | 326489 | Nicht bestellbar | ||
Grease For Hammer.hammer Drill (70g) | ||||
601 | 308471 | Grease For Hammer.hammer Drill (70g) | € 12.34 | |
Grease For Hammer.hammer Drill (500g) | ||||
602 | 980927 | Grease For Hammer.hammer Drill (500g) | € 70.68 | |
Nicht bestellbar | ||||
603 | 320859 | Nicht bestellbar | ||
Nicht bestellbar | ||||
604 | 313448 | Nicht bestellbar | ||
Nicht bestellbar | ||||
605 | 313456 | Nicht bestellbar | ||
Nicht bestellbar | ||||
606 | 313449 | Nicht bestellbar | ||
Nicht bestellbar | ||||
607 | 313457 | Nicht bestellbar | ||
Nicht bestellbar | ||||
608 | 313450 | Nicht bestellbar | ||
Nicht bestellbar | ||||
609 | 313458 | Nicht bestellbar | ||
Nicht bestellbar | ||||
610 | 313451 | Nicht bestellbar | ||
Nicht bestellbar | ||||
611 | 313459 | Nicht bestellbar | ||
Nicht bestellbar | ||||
612 | 313452 | Nicht bestellbar | ||
Nicht bestellbar | ||||
613 | 313460 | Nicht bestellbar | ||
Nicht bestellbar | ||||
614 | 313453 | Nicht bestellbar | ||
Nicht bestellbar | ||||
615 | 313461 | Nicht bestellbar | ||
Nicht bestellbar | ||||
616 | 313454 | Nicht bestellbar | ||
Nicht bestellbar | ||||
617 | 313462 | Nicht bestellbar | ||
Nicht bestellbar | ||||
619 | 313463 | Nicht bestellbar | ||
Nicht bestellbar | ||||
620 | 318085 | Nicht bestellbar | ||
Nicht bestellbar | ||||
628 | 944477 | Nicht bestellbar | ||
Nicht bestellbar | ||||
629 | 313465 | Nicht bestellbar | ||
Nicht bestellbar | ||||
630 | 955994 | Nicht bestellbar | ||
Nicht bestellbar | ||||
631 | 955995 | Nicht bestellbar | ||
Nicht bestellbar | ||||
632 | 955996 | Nicht bestellbar | ||
Nicht bestellbar | ||||
633 | 955997 | Nicht bestellbar | ||
Nicht bestellbar | ||||
634 | 955998 | Nicht bestellbar | ||
Nicht bestellbar | ||||
635 | 955999 | Nicht bestellbar | ||
Nicht bestellbar | ||||
636 | 956000 | Nicht bestellbar | ||
Nicht bestellbar | ||||
637 | 956001 | Nicht bestellbar | ||
Nicht bestellbar | ||||
638 | 955154 | Nicht bestellbar | ||
Nicht bestellbar | ||||
639 | 955166 | Nicht bestellbar | ||
Nicht bestellbar | ||||
640 | 955155 | Nicht bestellbar | ||
Nicht bestellbar | ||||
641 | 955167 | Nicht bestellbar | ||
Nicht bestellbar | ||||
642 | 956002 | Nicht bestellbar | ||
Nicht bestellbar | ||||
643 | 956003 | Nicht bestellbar | ||
Nicht bestellbar | ||||
644 | 955157 | Nicht bestellbar | ||
Nicht bestellbar | ||||
645 | 955168 | Nicht bestellbar | ||
Nicht bestellbar | ||||
646 | 956004 | Nicht bestellbar | ||
Nicht bestellbar | ||||
647 | 956005 | Nicht bestellbar | ||
Nicht bestellbar | ||||
648 | 955159 | Nicht bestellbar | ||
Nicht bestellbar | ||||
649 | 955169 | Nicht bestellbar | ||
Nicht bestellbar | ||||
650 | 313466 | Nicht bestellbar | ||
Nicht bestellbar | ||||
651 | 313467 | Nicht bestellbar | ||
Nicht bestellbar | ||||
652 | 956009 | Nicht bestellbar | ||
Nicht bestellbar | ||||
653 | 955165 | Nicht bestellbar | ||
Nicht bestellbar | ||||
654 | 321813 | Nicht bestellbar | ||
Nicht bestellbar | ||||
655 | 313468 | Nicht bestellbar | ||
Nicht bestellbar | ||||
656 | 303334 | Nicht bestellbar | ||
Nicht bestellbar | ||||
657 | 930515 | Nicht bestellbar | ||
Nicht bestellbar | ||||
658 | 313469 | Nicht bestellbar | ||
Nicht bestellbar | ||||
659 | 313470 | Nicht bestellbar | ||
Nicht bestellbar | ||||
660 | 313471 | Nicht bestellbar | ||
Nicht bestellbar | ||||
661 | 313472 | Nicht bestellbar | ||
Nicht bestellbar | ||||
662 | 313473 | Nicht bestellbar | ||
Nicht bestellbar | ||||
663 | 313474 | Nicht bestellbar | ||
Nicht bestellbar | ||||
664 | 313475 | Nicht bestellbar | ||
Nicht bestellbar | ||||
665 | 313476 | Nicht bestellbar | ||
Nicht bestellbar | ||||
666 | 313478 | Nicht bestellbar | ||
Nicht bestellbar | ||||
667 | 313477 | Nicht bestellbar | ||
Nicht bestellbar | ||||
668 | 313479 | Nicht bestellbar | ||
Nicht bestellbar | ||||
669 | 317341 | Nicht bestellbar |
Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
