Hikoki DH50SB Zeichnungen und Teile
Genaue Typennummer:
DH50SB
DH50SB

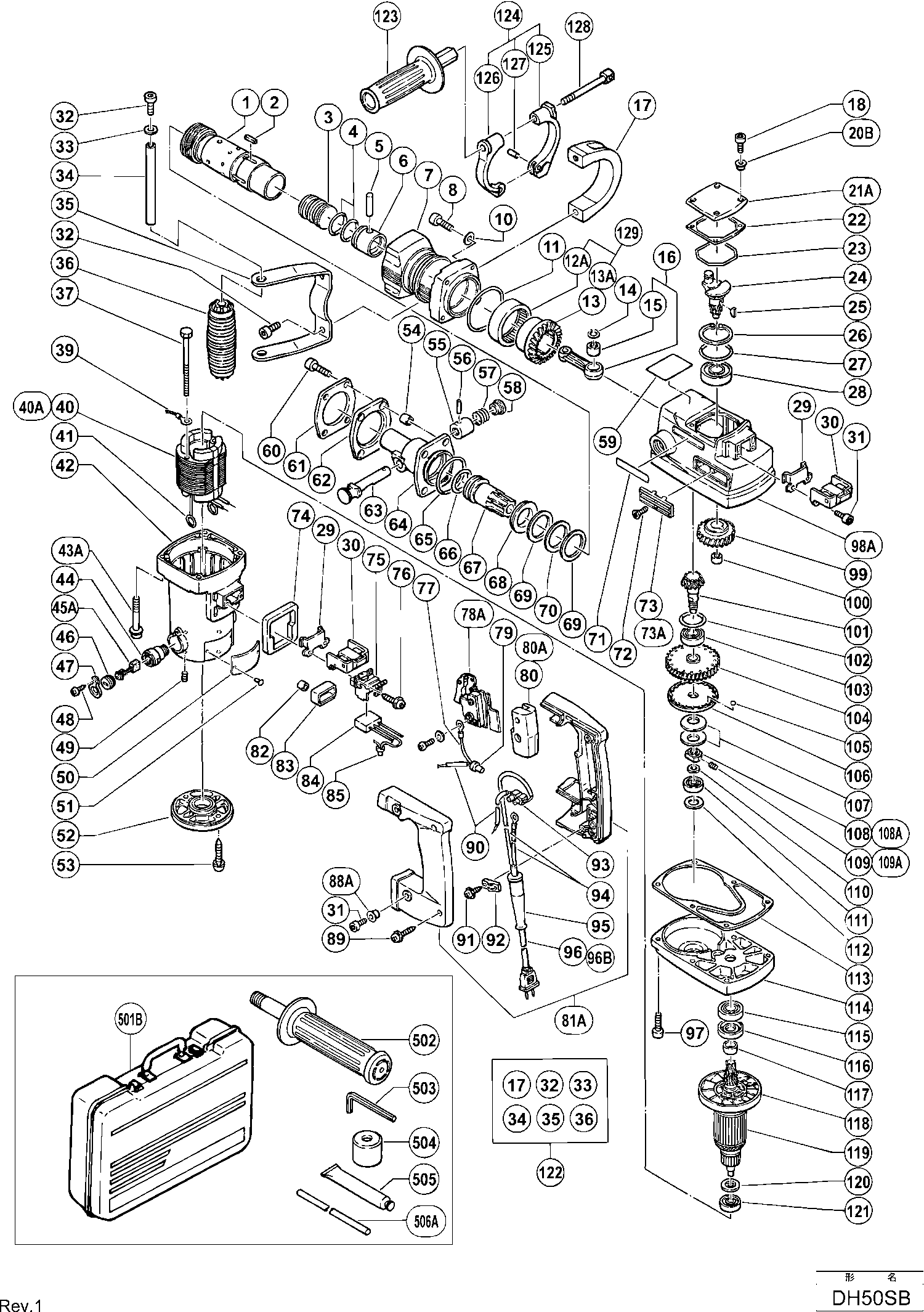

Zeichnungen der HIKOKI DH50SB
Teileliste der HIKOKI DH50SB
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Zylinder | ||||
| 1 | 993231 | Zylinder | € 221.90 | |
| Keil 3x3x20 Dh40ma/mb/yb/fa/fb Vb16y Till 4.2002 | ||||
| 2 | 971750 | Keil 3x3x20 Dh40ma/mb/yb/fa/fb Vb16y Till 4.2002 | € 0.97 | |
| Slagstuk | ||||
| 3 | 993252 | Slagstuk | € 43.38 | |
| O-ring (a) | ||||
| 4 | 985773 | O-ring (a) | € 7.38 | |
| Stift (1) | ||||
| 5 | 955593 | Stift (1) | € 2.78 | |
| Kolben | ||||
| 6 | 985772 | Kolben | € 48.74 | |
| Nicht mehr lieferbar | ||||
| 7 | 993247 | Nicht mehr lieferbar | ||
| Seal Lock Hex. Socket | ||||
| 8 | 993237 | Seal Lock Hex. Socket | € 0.97 | |
| Unterlegscheibe M6 (10st), C 8fshe, C8fse, Cg18dl | ||||
| 10 | 949432 | Unterlegscheibe M6 (10st), C 8fshe, C8fse, Cg18dl | € 0.97 | |
| O-ring (d) Dh50sa1/sb | ||||
| 11 | 985779 | O-ring (d) Dh50sa1/sb | € 2.23 | |
| Nadellager | ||||
| 12A | 327733 | Nadellager | € 24.75 | |
| Getriebe | ||||
| 13 | 985775 | Getriebe | € 73.11 | |
| Derde Tandwiel | ||||
| 13A | 327736 | Derde Tandwiel | € 73.11 | |
| Sicherungsring D12 (10st), G23ss | ||||
| 14 | 939542 | Sicherungsring D12 (10st), G23ss | € 1.39 | |
| Nadellager (nsk Aj50 1203) Dh28y/dh40ma/mb u.a. | ||||
| 15 | 980756 | Nadellager (nsk Aj50 1203) Dh28y/dh40ma/mb u.a. | € 9.88 | |
| Stange | ||||
| 16 | 985771 | Stange | € 40.70 | |
| Nicht mehr lieferbar | ||||
| 17 | 986960 | Nicht mehr lieferbar | ||
| Inbusschraube M4x12 Selbsts. For Switch Holder (t | ||||
| 18 | 983162 | Inbusschraube M4x12 Selbsts. For Switch Holder (t | € 0.97 | |
| Distanzbuchse | ||||
| 20B | 990146 | Distanzbuchse | € 0.97 | |
| Krukashuis Deksel | ||||
| 21A | 991716 | Krukashuis Deksel | € 7.38 | |
| Dichtung | ||||
| 22 | 980749 | Dichtung | € 0.97 | |
| O-ring (s-55) Dh25v/dh28y u.a. | ||||
| 23 | 980744 | O-ring (s-55) Dh25v/dh28y u.a. | € 2.37 | |
| Kurbelwelle | ||||
| 24 | 985763 | Kurbelwelle | € 59.59 | |
| INLEGSPIE 3X13 | ||||
| 25 | 932815 | INLEGSPIE 3X13 | € 1.25 | |
| Sicherungsring D47 Innen/dh30pc Dh50sa1/sb/wr12dm | ||||
| 26 | 948227 | Sicherungsring D47 Innen/dh30pc Dh50sa1/sb/wr12dm | € 1.25 | |
| O-ring (b) Dh50sa1/sb | ||||
| 27 | 985765 | O-ring (b) Dh50sa1/sb | € 1.81 | |
| Kugellager 6204 Dd | ||||
| 28 | 6204DD | Kugellager 6204 Dd | € 8.35 | |
| Platte | ||||
| 29 | 980750 | Platte | € 15.82 | |
| Handgriffgummi Dh50sa1/h55sa u.a. | ||||
| 30 | 980727 | Handgriffgummi Dh50sa1/h55sa u.a. | € 13.08 | |
| Inbusschraube M5x14 Selbstsich., Cm9uby | ||||
| 31 | 984509 | Inbusschraube M5x14 Selbstsich., Cm9uby | € 0.97 | |
| Inbusschraube M8x20 (10st) | ||||
| 32 | 949656 | Inbusschraube M8x20 (10st) | € 5.15 | |
| Ring (c) | ||||
| 33 | 986963 | Ring (c) | € 0.97 | |
| Schacht Voor Handgreephouder | ||||
| 34 | 986962 | Schacht Voor Handgreephouder | € 13.02 | |
| Houder (b) | ||||
| 35 | 986961 | Houder (b) | € 13.64 | |
| Ontgrendelgrip | ||||
| 36 | 944951 | Ontgrendelgrip | € 7.80 | |
| Schneidschraube D5x70 | ||||
| 37 | 961400 | Schneidschraube D5x70 | € 0.96 | |
| Verbinderkabel Dh20v/dh25v u.a. H70sa For Sui,gbr | ||||
| 39 | 986277 | Verbinderkabel Dh20v/dh25v u.a. H70sa For Sui,gbr | € 0.96 | |
| Nicht mehr lieferbar | ||||
| 40 | 985471C | Nicht mehr lieferbar | ||
| Stator 230v-240v Dh50sa/sa1/h55sa Includ.98 For G | ||||
| 40A | 985471F | Stator 230v-240v Dh50sa/sa1/h55sa Includ.98 For G | € 73.11 | |
| Kohlenhalterklemmer Bm25y/c8u/c9u/dh50sa/sa1/sbg2 | ||||
| 41 | 937623 | Kohlenhalterklemmer Bm25y/c8u/c9u/dh50sa/sa1/sbg2 | € 0.96 | |
| Gehaeuse | ||||
| 42 | 985435 | Gehaeuse | € 100.17 | |
| Inbusschraube M6x60 M.flasch | ||||
| 43A | 994085 | Inbusschraube M6x60 M.flasch | € 1.53 | |
| Kohlekasten Zsb | ||||
| 44 | 983362 | Kohlekasten Zsb | € 5.99 | |
| Kohlebürsten Selbstabsch.(paar) | ||||
| 45A | 999071 | Kohlebürsten Selbstabsch.(paar) | € 13.36 | |
| Kohlenkappe C6u/cr12v u.a.. | ||||
| 46 | 961781 | Kohlenkappe C6u/cr12v u.a.. | € 2.37 | |
| Kappendeckel Dh28y/dh38yb1 u.a. | ||||
| 47 | 981959 | Kappendeckel Dh28y/dh38yb1 u.a. | € 2.23 | |
| Schraube | ||||
| 48 | 958715 | Schraube | € 0.96 | |
| Inbusstiftschraube M5x8, C8fshe, C8fse, H41mb,g23 | ||||
| 49 | 938477 | Inbusstiftschraube M5x8, C8fshe, C8fse, H41mb,g23 | € 0.97 | |
| Niete D 2,5 X 4,8 (10st) Three-phase | ||||
| 51 | 949510 | Niete D 2,5 X 4,8 (10st) Three-phase | € 0.96 | |
| Gehäuseabdeckung H55sa/dh50sa1/sb | ||||
| 52 | 985437 | Gehäuseabdeckung H55sa/dh50sa1/sb | € 22.84 | |
| Schneidschraube D5x20 M.u-scheibe | ||||
| 53 | 985480 | Schneidschraube D5x20 M.u-scheibe | € 0.97 | |
| Ring | ||||
| 54 | 986892 | Ring | € 4.87 | |
| Federhülse Dh50sa1/sb u.a. | ||||
| 55 | 993241 | Federhülse Dh50sa1/sb u.a. | € 17.35 | |
| Nadelrolle D4x20 Dh40fa/fb/50sa1 Till 10.1987 (ti | ||||
| 56 | 943364 | Nadelrolle D4x20 Dh40fa/fb/50sa1 Till 10.1987 (ti | € 0.97 | |
| Stopper Ring | ||||
| 57 | 993242 | Stopper Ring | € 1.53 | |
| Hülse Dh50sa1/sb/h55sa | ||||
| 58 | 993243 | Hülse Dh50sa1/sb/h55sa | € 7.38 | |
| Inbusschraube M8x30 Selbstsich. | ||||
| 60 | 986894 | Inbusschraube M8x30 Selbstsich. | € 0.97 | |
| Nicht mehr lieferbar | ||||
| 61 | 986891 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 62 | 986890 | Nicht mehr lieferbar | ||
| Beitelpal | ||||
| 63 | 993240 | Beitelpal | € 54.23 | |
| Voordeksel | ||||
| 64 | 993236 | Voordeksel | € 235.42 | |
| Rubberen Ring | ||||
| 65 | 986896 | Rubberen Ring | € 1.53 | |
| O-ring Dh38yf/dh40fa/fb/dh50sa1 | ||||
| 66 | 986882 | O-ring Dh38yf/dh40fa/fb/dh50sa1 | € 9.47 | |
| Nicht mehr lieferbar | ||||
| 67 | 993232 | Nicht mehr lieferbar | ||
| Dämpferscheibe Dh38yf/dh40fa/fb | ||||
| 68 | 993235 | Dämpferscheibe Dh38yf/dh40fa/fb | € 11.55 | |
| Demperring | ||||
| 69 | 993234 | Demperring | € 4.87 | |
| Ring | ||||
| 70 | 993233 | Ring | € 1.81 | |
| Nicht mehr lieferbar | ||||
| 71 | 957561 | Nicht mehr lieferbar | ||
| SEAL LOCK PLATTE SCHROEF M4X12 | ||||
| 72 | 993244 | SEAL LOCK PLATTE SCHROEF M4X12 | € 0.97 | |
| Nicht mehr lieferbar | ||||
| 73 | 980735 | Nicht mehr lieferbar | ||
| GELEIDER | ||||
| 73A | 991713 | GELEIDER | € 1.39 | |
| Dichtung | ||||
| 74 | 980751 | Dichtung | € 1.25 | |
| Kabelhalter H55sa/h65sd/dh50sa1 | ||||
| 75 | 985469 | Kabelhalter H55sa/h65sd/dh50sa1 | € 8.07 | |
| Schneidschraube D5x25 M.u.scheibe | ||||
| 76 | 985605 | Schneidschraube D5x25 M.u.scheibe | € 0.96 | |
| Nicht mehr lieferbar | ||||
| 77 | 983276Z | Nicht mehr lieferbar | ||
| Schalter Div. Bohr-meisselhämmer For Usa | ||||
| 78A | 992891 | Schalter Div. Bohr-meisselhämmer For Usa | € 21.18 | |
| Verbinder 50092 (10st) Div.typen (usa, Can), C8fs | ||||
| 79 | 959141 | Verbinder 50092 (10st) Div.typen (usa, Can), C8fs | € 3.48 | |
| Halterung Dh28y/h55sa Till 7.1988 | ||||
| 80 | 981869 | Halterung Dh28y/h55sa Till 7.1988 | € 5.85 | |
| Nicht mehr lieferbar | ||||
| 80A | 990082 | Nicht mehr lieferbar | ||
| Handgriff (a+b) Satz Dh50sb | ||||
| 81A | 993254 | Handgriff (a+b) Satz Dh50sb | € 40.70 | |
| Kabelhalterung H55sa | ||||
| 83 | 985474 | Kabelhalterung H55sa | € 2.23 | |
| Kondensator Div.typen | ||||
| 84 | 994273 | Kondensator Div.typen | € 3.98 | |
| Verbinder 50091 (10st) Div.typen | ||||
| 85 | 959140 | Verbinder 50091 (10st) Div.typen | € 3.06 | |
| Distanzbuchse | ||||
| 88A | 991711 | Distanzbuchse | € 0.97 | |
| Nicht mehr lieferbar | ||||
| 89 | 981814 | Nicht mehr lieferbar | ||
| Schneidschraube D4x20 M.u-scheibe | ||||
| 91 | 982095 | Schneidschraube D4x20 M.u-scheibe | € 0.96 | |
| Kabelklemme Div.typen, Cm9uby, G23ss | ||||
| 92 | 960266 | Kabelklemme Div.typen, Cm9uby, G23ss | € 0.96 | |
| Schraubklemme 1-reihig Div.typen Till 10.1999 For | ||||
| 93 | 938307 | Schraubklemme 1-reihig Div.typen Till 10.1999 For | € 1.97 | |
| Kabelknickschutz D10.7 Div.typen, Cm9by, H41mb, G | ||||
| 95 | 940778 | Kabelknickschutz D10.7 Div.typen, Cm9by, H41mb, G | € 1.95 | |
| Nicht mehr lieferbar | ||||
| 96 | 500391Z | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 96B | 500434Z | Nicht mehr lieferbar | ||
| Inbusschraube M6x20 Selbstsich. | ||||
| 97 | 992803 | Inbusschraube M6x20 Selbstsich. | € 0.97 | |
| Crank Case Ass'y | ||||
| 98A | 987020 | Crank Case Ass'y | € 67.76 | |
| Eerste Tandwiel | ||||
| 99 | 985764 | Eerste Tandwiel | € 29.86 | |
| Nadellager | ||||
| 100 | 939299 | Nadellager | € 9.88 | |
| Getriebe | ||||
| 101 | 985770 | Getriebe | € 56.91 | |
| O-ring(s-36) Dh50sa1 | ||||
| 102 | 984483 | O-ring(s-36) Dh50sa1 | € 1.53 | |
| Kugellager 6202 Dd | ||||
| 103 | 6202DD | Kugellager 6202 Dd | € 6.26 | |
| Nicht mehr lieferbar | ||||
| 104 | 985766 | Nicht mehr lieferbar | ||
| Stahlkugel D6,35 (10st) | ||||
| 105 | 959150 | Stahlkugel D6,35 (10st) | € 1.25 | |
| Platte | ||||
| 106 | 985767 | Platte | € 35.22 | |
| Feder | ||||
| 107 | 985768 | Feder | € 2.37 | |
| Mutter | ||||
| 108 | 985783 | Mutter | € 7.38 | |
| Nicht mehr lieferbar | ||||
| 108A | 300042 | Nicht mehr lieferbar | ||
| Inbusschraube M5x6 Cm6/d13/u.a. Till 2.1986 | ||||
| 109 | 962782 | Inbusschraube M5x6 Cm6/d13/u.a. Till 2.1986 | € 0.96 | |
| Inbusstiftschraube M6x5 | ||||
| 109A | 985033 | Inbusstiftschraube M6x5 | € 0.97 | |
| Ring | ||||
| 110 | 944516 | Ring | € 0.96 | |
| Kogellager 629mc2e | ||||
| 111 | 629MC2 | Kogellager 629mc2e | € 4.32 | |
| Ring | ||||
| 112 | 944525 | Ring | € 0.97 | |
| Nicht mehr lieferbar | ||||
| 113 | 985769 | Nicht mehr lieferbar | ||
| Tandwielhuis (985762) | ||||
| 114 | 993248 | Tandwielhuis (985762) | € 46.83 | |
| Kugellager 6202 Vv | ||||
| 115 | 6202VV | Kugellager 6202 Vv | € 6.54 | |
| Oildichtung H55sa/dh50sa1/sb | ||||
| 116 | 985439 | Oildichtung H55sa/dh50sa1/sb | € 10.16 | |
| Buchse Dh50sa1/sb/h55sa | ||||
| 117 | 985438 | Buchse Dh50sa1/sb/h55sa | € 19.27 | |
| Luefter | ||||
| 118 | 985482 | Luefter | € 6.82 | |
| ANKER 220-230 VOLT (OUD 985472G) | ||||
| 119 | 985472E | ANKER 220-230 VOLT (OUD 985472G) | € 148.91 | |
| ANKER 115 VOLT (OUD 985472J) | ||||
| 119 | 985472U | ANKER 115 VOLT (OUD 985472J) | € 167.79 | |
| Staubscheibe H55sa/dh50sa1/sb | ||||
| 120 | 985436 | Staubscheibe H55sa/dh50sa1/sb | € 0.97 | |
| Kugellager 6200 Vv | ||||
| 121 | 6200VV | Kugellager 6200 Vv | € 5.71 | |
| Handgriffhalter Kompl.h55sa Includ.105-110 | ||||
| 122 | 986959 | Handgriffhalter Kompl.h55sa Includ.105-110 | € 73.11 | |
| HANDGREEP | ||||
| 123 | 985477 | HANDGREEP | € 15.95 | |
| Handgriffhalter H55sa/dh50sa1 Includ.1,2,28 (sinc | ||||
| 124 | 985464 | Handgriffhalter H55sa/dh50sa1 Includ.1,2,28 (sinc | € 19.27 | |
| HANDGREEPHOUDER | ||||
| 125 | 985475 | HANDGREEPHOUDER | € 10.16 | |
| Handgriffhalter (b) H55sa/dh50sa1 (since 1.2001 F | ||||
| 126 | 985476 | Handgriffhalter (b) H55sa/dh50sa1 (since 1.2001 F | € 9.47 | |
| ROL PIN D6X25 (10 STUKS) | ||||
| 127 | 949747 | ROL PIN D6X25 (10 STUKS) | € 4.18 | |
| Handgriffbolzen H55sa/dh50sa1 (since 1.2001 For G | ||||
| 128 | 985465 | Handgriffbolzen H55sa/dh50sa1 (since 1.2001 For G | € 4.18 | |
| Derde Tandwiel & Naaldlager | ||||
| 129 | 327737 | Derde Tandwiel & Naaldlager | € 97.49 | |
| Nicht mehr lieferbar | ||||
| 501B | 319784 | Nicht mehr lieferbar | ||
| ZIJHANDGREEP | ||||
| 502 | 956259 | ZIJHANDGREEP | € 24.88 | |
| INBUSSLEUTEL 6MM | ||||
| 503 | 872422 | INBUSSLEUTEL 6MM | € 1.67 | |
| Stofvanger | ||||
| 504 | 993245 | Stofvanger | € 6.26 | |
| Vet (tube 30 Gram) | ||||
| 505 | 981840 | Vet (tube 30 Gram) | € 7.80 | |
| DIEPTEAANSLAG | ||||
| 506A | 971786 | DIEPTEAANSLAG | € 8.07 | |
| Nicht mehr lieferbar | ||||
| 601 | 985374 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 602 | 985375 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 603 | 985376 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 604 | 993230 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 605 | 985377 | Nicht mehr lieferbar | ||
| KONUS B ADAPTER STEEKASPROFIEL | ||||
| 606 | 985378 | KONUS B ADAPTER STEEKASPROFIEL | € 57.68 | |
| Nicht mehr lieferbar | ||||
| 607 | 985383 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 608 | 985398 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 609 | 985381 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 610 | 985382 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 611 | 985384 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 612 | 985385 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 613 | 985386 | Nicht mehr lieferbar | ||
| UITDRIJFSPIE VOOR KONUS A EN B | ||||
| 614 | 944477 | UITDRIJFSPIE VOOR KONUS A EN B | € 7.24 | |
| Nicht mehr lieferbar | ||||
| 615 | 985379 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 616 | 985380 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 617 | 955159 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 618 | 987013 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 619 | 955165 | Nicht mehr lieferbar | ||
| BLAASBALGJE (OUD 944575) | ||||
| 620A | 318085 | BLAASBALGJE (OUD 944575) | € 4.59 | |
| Vet (pot 500 Gram) | ||||
| 621 | 980927 | Vet (pot 500 Gram) | € 67.76 | |
| Service Kit Dh50sb | ||||
| 622 | 993255 | Service Kit Dh50sb | € 113.69 | |
| Service Kit Dh50sb | ||||
| 622S | 993255 | Service Kit Dh50sb | € 113.69 | |
| BLAASBALGJE | ||||
| 623 | 320859 | BLAASBALGJE | € 10.86 | |
Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
