Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki DS12DVB2'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

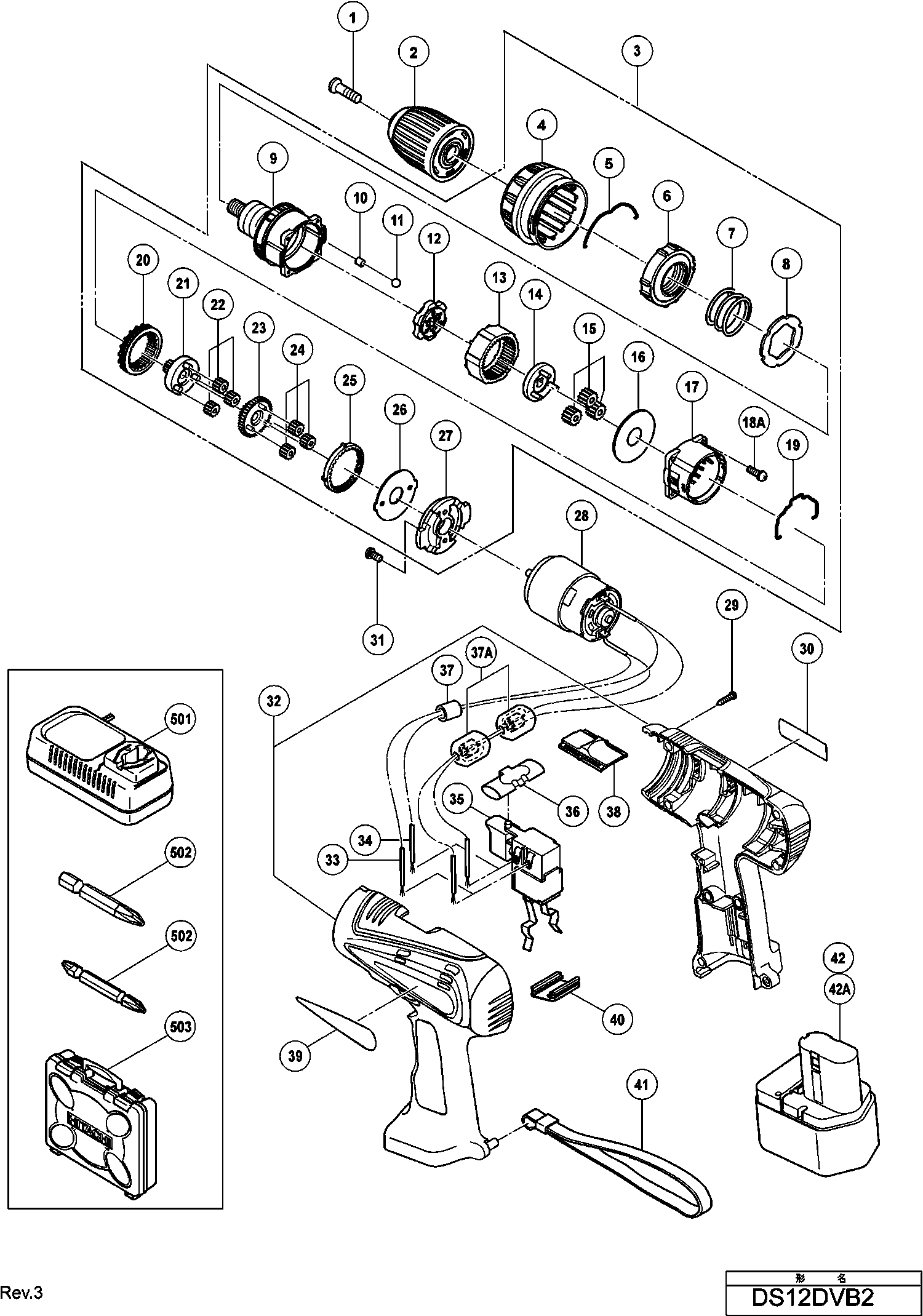

Zeichnungen der Hikoki DS12DVB2
Teileliste der Hikoki DS12DVB2
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Linksgewindeschraube M6x23/ds18dv Ds9dva/ds10dv2/ | ||||
| 1 | 311959 | 1.50 | 1.78 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 2 | 320684 | |||
| Getriebe kpl. Ds14dvb2 Includ.4-27 | ||||
| 3 | 323013 | 87.18 | 103.74 | |
| Kappe Ds14dvb/ds18dvb/ds9dvb Ds12dvb | ||||
| 4 | 319755 | 6.45 | 7.68 | |
| Federblech | ||||
| 5 | 319754 | 3.30 | 3.93 | |
| Innenring | ||||
| 6 | 319743 | 1.65 | 1.96 | |
| Feder Ds14dvb/ds18dvb/dv12dv Dv14dv/dv18dv/ds9dvb | ||||
| 7 | 319742 | 3.30 | 3.93 | |
| Druckscheibe Ds14dvb/ds18dvb Dv12dv/dv14dv/dv18dv | ||||
| 8 | 319741 | 1.65 | 1.96 | |
| Vordergehäuse Ds14dvb2 | ||||
| 9 | 323014 | 26.40 | 31.42 | |
| Rolle Ds14dvb/ds18dvb/dv12dv Dv14dv/dv18dv/ds9dvf | ||||
| 10 | 319744 | 1.65 | 1.96 | |
| Stahlkugel D5 Ds9dva/ds10dv/dv2/ Ds12dva/ds13dv2/ | ||||
| 11 | 306936 | 1.05 | 1.25 | |
| SPERRRING | ||||
| 12 | 320928 | 10.20 | 12.14 | |
| Ringzahnrad Ds14dvb/ds18dvb Dv12dv/dv14dv/dv18dv/ | ||||
| 13 | 319745 | 3.30 | 3.93 | |
| Mitnehmer | ||||
| 14 | 320929 | 3.30 | 3.93 | |
| Planetzahnrad(c) Satz (3st)dv18dv Ds14dvb/ds18dvb | ||||
| 15 | 319769 | 1.80 | 2.14 | |
| Scheibe (a) Ds9dva/ds10dv2/ds18dv Ds12dva/ds13dv2 | ||||
| 16 | 312704 | 1.95 | 2.32 | |
| Getriebegehaeuse | ||||
| 17 | 319748 | 3.30 | 3.93 | |
| Kreuzschlitzschrauben D3X12 (4 Stück) | ||||
| 18A | 324357 | 1.65 | 1.96 | |
| Schiebearm Ds14dvb/ds18dvb/dv12dv Dv14dv/dv18dv/d | ||||
| 19 | 319753 | 3.30 | 3.93 | |
| Gleit-ringzahnrad Ds14dvb/ds18dvb Dv12dv/dv14dv/d | ||||
| 20 | 319750 | 4.80 | 5.71 | |
| Ritzel (c) Ds14dvb/ds18dvb/dv12dv Dv14dv/dv18dv/d | ||||
| 21 | 319749 | 3.30 | 3.93 | |
| Planetzahnrad (b) Satz (3st) Ds14dvb/ds18dvb/dv12 | ||||
| 22 | 319768 | 1.65 | 1.96 | |
| Ritzel (b) Ds14dvb/ds18dvb/dv12dv Dv14dv/dv18dv/d | ||||
| 23 | 319751 | 3.30 | 3.93 | |
| Planetzahnrad (a) Satz (3st) Ds14dvb/ds18dvb/dv12 | ||||
| 24 | 319767 | 1.65 | 1.96 | |
| Erstes Ringzahnrad Ds14dvb/dv12dv Ds18dvb/dv14dv/ | ||||
| 25 | 319752 | 4.80 | 5.71 | |
| Scheibe (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb | ||||
| 26 | 312716 | 1.95 | 2.32 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 27 | 316955 | |||
| Motor Ds9dvb/ds12dvb | ||||
| 28 | 320931 | 35.75 | 42.54 | |
| Schneidschraube D3x16 Mit Flansch (schwarz) Dv18d | ||||
| 29 | 313687 | 1.04 | 1.23 | |
| Kopfschraube M4x8 M.federring Since D106801 | ||||
| 31 | 958523 | 1.04 | 1.23 | |
| GEHAEUSE | ||||
| 32 | 320930 | 15.81 | 18.82 | |
| Verbinderkabel Dv14dv/ds9dvb Ds12dvb Till 2.2012 | ||||
| 33 | 320159 | 1.35 | 1.61 | |
| Verbinderkabel Ds14dvb/ds18dvb Dv12dv/dv14dv/dv18 | ||||
| 34 | 319758 | 1.05 | 1.25 | |
| Schalter | ||||
| 35 | 318245 | 23.65 | 28.14 | |
| Druckknopf Ds14dvb/ds18dvb/dv24dv Dv12dv/dv14dv/d | ||||
| 36 | 319760 | 1.05 | 1.25 | |
| Ferrit-ring Ds14dvb/ds18dvb/ Cr24dv/dv24dv/dv12dv | ||||
| 37 | 318247 | 1.05 | 1.25 | |
| INTERNER DRAHT-FERRIT-SATZ | ||||
| 37A | 334867 | 11.10 | 13.21 | |
| Schiebeknopf L/s Fdv9dva/ds14dvb Ds18dvb/dv12dv/d | ||||
| 38 | 318234 | 1.05 | 1.25 | |
| Halter | ||||
| 40 | 315141 | 1.20 | 1.43 | |
| Trageriemen (schwarz) | ||||
| 41 | 306952 | 4.05 | 4.82 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 42 | 320387 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 42A | 323226 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 983006 | |||
