Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki DS14DSAL'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

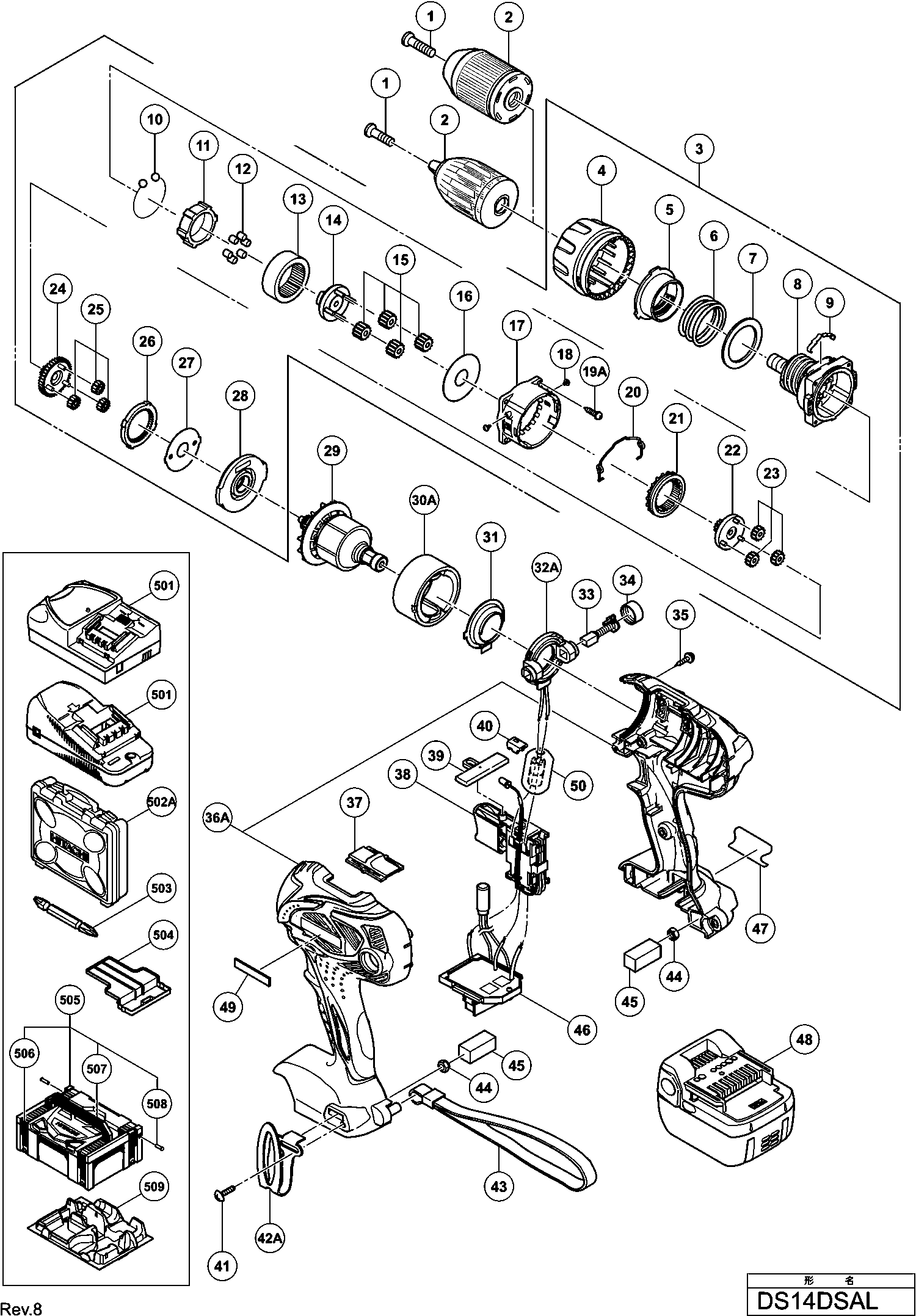

Zeichnungen der Hikoki DS14DSAL
Teileliste der Hikoki DS14DSAL
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Linksgewindeschraube M6x23/ds18dv Ds9dva/ds10dv2/ | ||||
| *1 | 311959 | 1.50 | 1.78 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *48 | 330558 | |||
| Linksgewindeschraube M6x23/ds18dv Ds9dva/ds10dv2/ | ||||
| 1 | 311959 | 1.50 | 1.78 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 2 | 330587 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 2A | 330586 | |||
| Getriebegehäuse Ds18dsal Includ.4-28 | ||||
| 3 | 331087 | 55.14 | 65.61 | |
| Kupplungs-Zifferblatt | ||||
| 4 | 330582 | 3.75 | 4.46 | |
| Mutter Ds18dsal | ||||
| 5 | 330563 | 1.88 | 2.23 | |
| Feder Ds18dsal | ||||
| 6 | 330562 | 1.88 | 2.23 | |
| Druckplatte Ds18dsal | ||||
| 7 | 330561 | 1.88 | 2.23 | |
| Vorderes Gehäuse | ||||
| 8 | 331090 | 12.98 | 15.44 | |
| Sperrfeder Ds18dsal | ||||
| 9 | 331089 | 1.88 | 2.23 | |
| Stahlkugel D5 Ds9dva/ds10dv/dv2/ Ds12dva/ds13dv2/ | ||||
| 10 | 306936 | 1.05 | 1.25 | |
| Sperrring Ds18dsal | ||||
| 11 | 331088 | 10.73 | 12.76 | |
| Nadelrollen Set Ds18dsal | ||||
| 12 | 330565 | 1.88 | 2.23 | |
| Ringzahnrad Ds18dsal | ||||
| 13 | 330567 | 5.55 | 6.60 | |
| Mitnehmer | ||||
| 14 | 330566 | 4.65 | 5.53 | |
| Planetgetriebe Ds18dsal | ||||
| 15 | 330568 | 1.88 | 2.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 16 | 330569 | |||
| Getriebegehaeuse | ||||
| 17 | 330570 | 1.88 | 2.23 | |
| Schrauben Set Ds18dsal | ||||
| 18 | 330579 | 1.88 | 2.23 | |
| Kreuzschlitzschrauben D3X12 (4 Stück) | ||||
| 19A | 324357 | 1.65 | 1.96 | |
| Schaltarm Ds18dsal | ||||
| 20 | 330580 | 1.88 | 2.23 | |
| Gleitring Zahnrad Ds18dsal | ||||
| 21 | 330572 | 3.75 | 4.46 | |
| Ritzel Ds18dsal | ||||
| 22 | 330571 | 3.75 | 4.46 | |
| Planetzahnrad Set Ds18dsal | ||||
| 23 | 330573 | 1.88 | 2.23 | |
| Antriebswerkzeug Ds18dsal | ||||
| 24 | 330574 | 3.75 | 4.46 | |
| Planetzahnrad Ds18dsal | ||||
| 25 | 330576 | 1.88 | 2.23 | |
| erstes Ringzahnrad Ds18dsal | ||||
| 26 | 330575 | 3.75 | 4.46 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 27 | 330577 | |||
| Motorflansch Ds18dsal | ||||
| 28 | 330578 | 1.88 | 2.23 | |
| Anker und Ritzel Set | ||||
| 29 | 360865 | 34.24 | 40.74 | |
| Magnet (h) | ||||
| 30A | 334902 | 83.60 | 99.48 | |
| Abschirmplatte | ||||
| 31 | 322521 | 1.35 | 1.61 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 32 | 322993 | |||
| Bürstenblock außer für Europa, kor | ||||
| 32A | 338733 | 11.70 | 13.92 | |
| Kohlenbürsten (paar) | ||||
| 33 | 999054 | 6.45 | 7.68 | |
| Bürstenkappe Wr12dm/wh12dm | ||||
| 34 | 319918 | 3.30 | 3.93 | |
| Schneidschraube D3x16 Mit Flansch (schwarz) Dv18d | ||||
| 35 | 313687 | 1.04 | 1.23 | |
| Gehäuse (a)+(b) Set | ||||
| 36A | 330585 | 16.36 | 19.47 | |
| Umschaltknopf Ds18dsal | ||||
| 37 | 330583 | 1.20 | 1.43 | |
| Schalter | ||||
| 38 | 330590 | 16.64 | 19.80 | |
| Druckknopf (a) Dv14dsl | ||||
| 39 | 329454 | 1.05 | 1.25 | |
| Led Halterung Ds18dsal | ||||
| 40 | 330584 | 1.20 | 1.43 | |
| Schraube M4 schwarz Dv14dsl Wh18dbdl,wh14dbdl, Wr | ||||
| 41 | 327001 | 1.80 | 2.14 | |
| HAKEN (ALT 329686) | ||||
| 42A | 331277 | 5.03 | 5.98 | |
| Trageriemen (schwarz) | ||||
| 43 | 306952 | 4.05 | 4.82 | |
| Mutter M4 (schwarz) Wh18dbdl,wh14dbdl, Wr18dbdl, | ||||
| 44 | 327002 | 1.80 | 2.14 | |
| Dichtung | ||||
| 45 | 327004 | 1.80 | 2.14 | |
| Steuereinheit Ds18dsal | ||||
| 46 | 330591 | 24.75 | 29.45 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 48 | 330558 | |||
| Hitachi Platte | ||||
| 49 | 329648 | 1.88 | 2.23 | |
| Hitachi Platte | ||||
| 49A | 329648 | 1.88 | 2.23 | |
| Ferrit-Kupplung | ||||
| 50 | 334868 | 4.65 | 5.53 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 323230 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502A | 337852 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 503 | 983006 | |||
| Abdeckkappe für Batterie | ||||
| 504 | 329897 | 1.80 | 2.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 505 | 336471 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 506 | 336472 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 507 | 336473 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 508 | 336474 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 509 | 336475 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 955657 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 602 | 955659 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 603 | 955674 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 604 | 983004 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 605 | 983011 | |||
