Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki ECV-4501'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

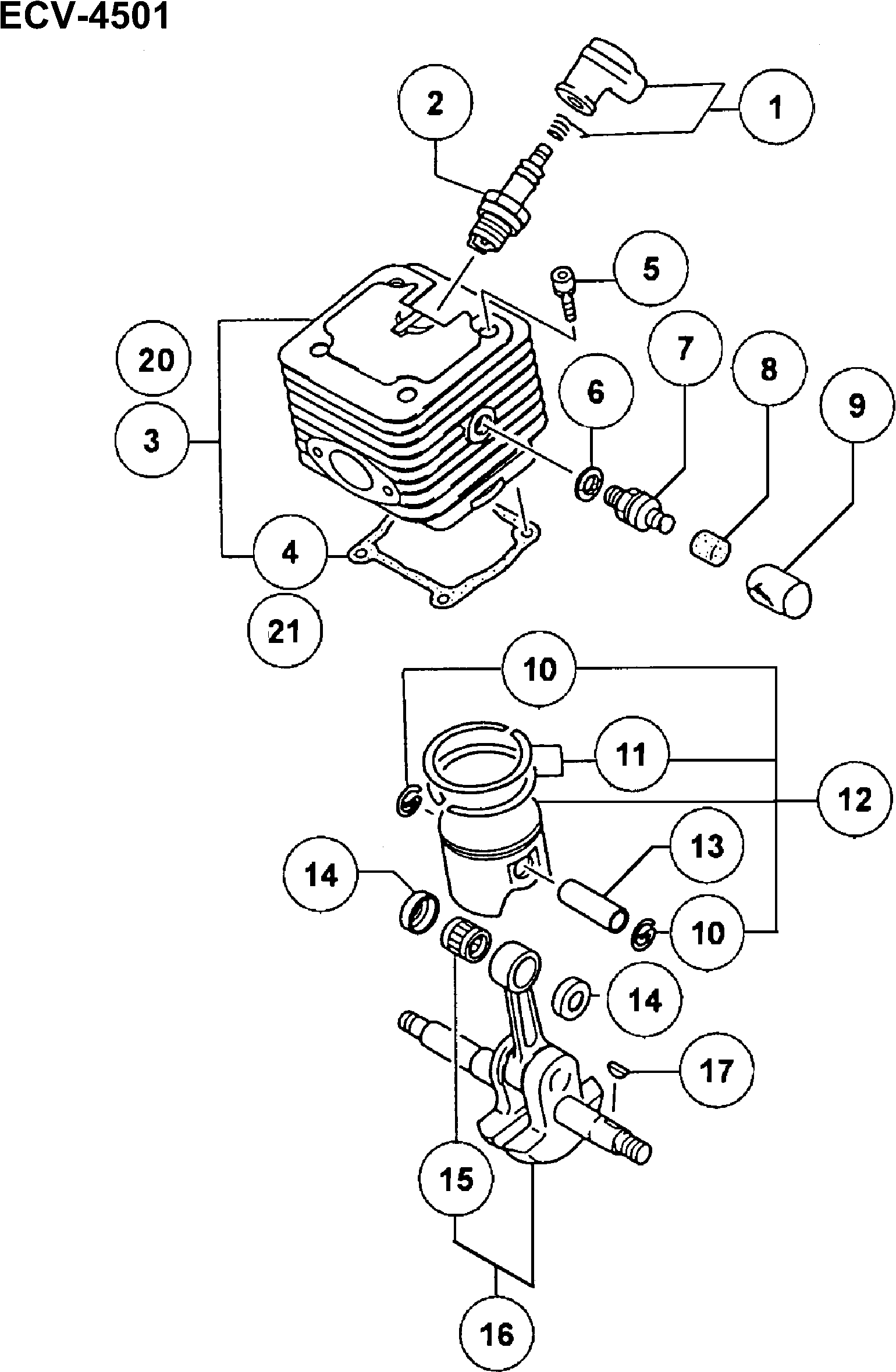

Zeichnungen der Hikoki ECV-4501

Teileliste der Hikoki ECV-4501

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer
Zündkerzenkappe kpl. alte Art.nr. 157-01570-90 Ti
1 6687468 2.31 2.75
Zündkerzenbaugruppe Bpm7a für Südamerika
2 6699318 6.76 8.05
Zylinder-set alte Art.nr. 001-04066-90
3 6685465 80.31 95.57
Zylinder Verpackung alte Art.nr. 017-04066-20
4 6685732 1.15 1.37
Sechskantbolzen 5x20s alte Art.nr. 994-61050-205
5 6695491 1.15 1.37
Dekompressions Ventil Dichtung alte Art.nr. 028-0
6 6685860 1.15 1.37
Druckentlastung, komplett
7 6685589 28.14 33.48
Dekompressionsabdeckung alte Art.nr. 020-04063-20
8 6685800 1.15 1.37
Staubabdeckung
9 6690808 26.16 31.13
Sicherungsring f. Kolbenbolzen alte Art.nr. 039-0
10 6686026 1.15 1.37
Kolbenring 42,7 Dia alte Art.nr. 041-04066-20
11 6686125 4.45 5.30
Kolben Set Reserve alte Art.nr. 030-04066-90
12 6685884 20.11 23.93
Kolbenbolzen 10x30 alte Art.nr. 037-01000-20
13 6686007 2.31 2.75
Kolbenbolzen Ring alte Art.nr. 036-04090-20
14 6685993 5.28 6.28
Nadellager 2x8.8 alte Art.nr. 999-62101-480
15 6695602 5.28 6.28
Kurbelwelle kpl. alte Art.nr. 046-04067-80
16 6686183 108.45 129.06
Scheibenfeder 3x13x4.5 alte Art.nr. 068-10100-20
17 6684899 2.15 2.56
Seitendämpfer
31 6688164 1.15 1.37
Sechskantschraube 5x35 alte Art.nr. 990-53050-353
32 6695076 1.15 1.37
Ölleitung A alte Art.nr.515-3252k-20
33 6691219 4.45 5.30
Clip 7 alte Art.nr.680-04019-21
34 6692312 1.15 1.37
Ölfilterkörper Komp.
35 6697651 2.98 3.54
Unterlegscheibe
36 6685098 1.15 1.37
Unterlegscheibe
36 6685099 1.15 1.37
Zwischenlegering 0.1 alte Art.nr. 071-04063-21
36 6686474 1.15 1.37
Zwischenlegering 0.4 alte Art.nr. 071-04063-25
36 6686475 1.15 1.37
Kurbelgehäuse kpl. alte Art.nr. 072-0406f-90
37 6686542 120.55 143.45
Drückstift 4x12 alte Art.nr. 999-05041-203
38 6695521 1.15 1.37
Öldichtung Ismx12325.5 alte Art.nr. 999-66123-219
39 6695633 3.30 3.93
Anschlagring innen C-32 alte Art.nr. 993-51032-00
40 6695295 1.15 1.37
Kugellager
41 6685096 5.28 6.28
Kugellager
42 6685096 5.28 6.28
Anschlagring innen C-32 alte Art.nr. 993-51032-00
43 6695295 1.15 1.37
Öldichtung Ismx12325.5 alte Art.nr. 999-66123-219
44 6695633 3.30 3.93
Dichtung f. Kurbelgehäuse alte Art.nr. 090-04063-
45 6686710 1.15 1.37
Entlüftungsventil
46 6685173 2.31 2.75
Belüftungs Abdeckung alte Art.nr.566-04063-20
47 6691399 4.45 5.30
Sechskantbolzen Cg24ekb
48 6684586 2.15 2.56
Sechskantbolzen Cg24ekb
49 6684786 2.15 2.56
Luft Deflektor
50 6687207 4.45 5.30
Unterlegscheibe Cg24ekb Neue Art.nr. 6684611
51 6684611 2.15 2.56
Sechskantmutter Cg24ekb
52 6684612 2.15 2.56
Magnetzünder Rotor kpl alte Art.nr. 155-21541-90
53 6687395 38.26 45.53
Ring
54 6687942 1.15 1.37
Sperrfeder alte Art.nr. 790-04063-20
55 6693348 1.15 1.37
Startersperre alte Art.nr. 788-01700-20
56 6693304 2.31 2.75
Stufenbolzen alte Art.nr. 793-10200-20
57 6693366 1.15 1.37
Griffdämpfer Since V181601
58 6688107 1.15 1.37
Kupplung M9 alte Art.nr. 276-04064-90 Till V18160
72 6695959 17.70 21.06
Kupplung M9 Since V181601
72A 6688489 15.58 18.53
Kupplungsgehäuse Comp. 7T (ALT 310-3252L-82)
73 6689009 30.25 36.00
Nadellager K11141og alte Art.nr. 999-62111-430
74 6695606 7.59 9.03
Abdeckung f. Ölpumpe alte Art.nr. 097-3252k-20
75 6686755 2.31 2.75
Schraube Antrieb kpl. alte Art.nr. 084-3252k-80
76 6686640 17.55 20.88
Ölpumpe kpl. alte Art.nr.145-3252k-81
77 6687331 32.21 38.33
Ring
78 6686452 1.15 1.37
kleine Schraube 4x12ws alte Art.nr. 994-16040-126
79 6695403 1.15 1.37
Hochspannungsschraube 4x18ws alte Art.nr. 994-160
80 6695407 1.15 1.37
Ablassventil alte Art.nr. 086-3252k-20
81 6686661 1.15 1.37
O-ring S-3 alte Art.nr. 999-67003-012
82 6695659 1.15 1.37
O-ring P-5 alte Art.nr. 999-67005-000
83 6695661 1.15 1.37
Kupplungsfeder Since V181601
84 6689426 3.30 3.93
Kupplungsschuh Since V181601
85 6689493 7.10 8.45
Kupplungsnabe Since V181601
86 6689497 1.15 1.37
Ring
87 6689642 2.31 2.75
Filter Element
101 6690335 4.79 5.70
Filter Element
102 6690325 4.79 5.70
Luftfilterbasis kpl.
103 6690198 3.30 3.93
Sechskantbolzen 5x45 alte Art.nr. 990-51050-453
104 6695055 1.15 1.37
Unterlegscheibe Cg24ekb alte Art.nr. 992-01050-01
105 6684662 2.15 2.56
kleine Unterlegscheibe Rb24e
106 6684864 2.15 2.56
Sechskantbolzen 5x15ws alte Art.nr. 994-64050-154
107 6695512 1.15 1.37
Justierschraube, Leerlauf Till H126320
109 6687993 2.31 2.75
Justierschraube
109A 6685298 2.31 2.75
Ring
110 6687943 1.15 1.37
Vergaserisoliergummi
111 6690004 3.30 3.93
Isolator kpl.
112 6689941 2.31 2.75
Nicht mehr lieferbar, kein Ersatz
113 6689789
Ansaugkrümmerdichtung
114 6689876 1.15 1.37
Sechskantbolzen Cg24ekb
115 6684595 2.15 2.56
Leerlauf Justierfede
116 6690766 2.31 2.75
Ansaugkrümmer Includ.98a Till 8.2012
117 6685202 3.30 3.93
Schalldämpferdichtung alte Art.-nr.737-04063-20
118 6692737 3.30 3.93
Auspuffdämpfer-set alte Art.nr.704-04063-90
119 6692459 28.14 33.48
Schalldämpfer Halterung alte Art.nr. 760-04065-21
120 6692942 4.79 5.70
Sechskantbolzen Rb24e
121 6684903 2.15 2.56
Sechskantbolzen 4x10 alte Art.nr. 990-51040-106 F
122 6695036 1.15 1.37
Seilzugstarter kpl. alte Art.nr.756-04065-90
141 6692916 26.16 31.13
Stellschraube alte Art.nr. 839-02010-20 Till 7.20
142 6693633 1.15 1.37
Starter f. Seilhaspel
143 6693059 7.10 8.45
Gehäuse f. Rückholfeder
144 6693096 9.90 11.78
Lüftergehäuse
145 6686963 18.00 21.42
Platte
146 6685189 1.15 1.37
Startergriff alte Art.nr.785-04063-20 Since H0813
147 6693230 4.45 5.30
Starter Seil alte Art.nr.483-01700-20
148 6693158 3.30 3.93
Sechskantbolzen 5x15ws alte Art.nr. 994-64050-154
150 6695512 1.15 1.37
Vergaserdichtung
201 6690606 96.35 114.66
Schutzsieb Cg24ekb
202 6684700 4.29 5.10
Pumpengehäuse alte Art.nr.575-25006-20 Since B027
203 6691416 8.91 10.61
Schraube
204 6685210 1.15 1.37
Pumpendichtung
205 6685212 2.31 2.75
Pumpen Membrane
206 6685213 4.45 5.30
Nadelventil alte Art.nr. 603-25012-20
207 6685215 5.28 6.28
Nicht mehr lieferbar, kein Ersatz
208 6685220
Dosiermembrane alte Art.nr474-25001-80. Till B027
209 6690827 11.71 13.94
Membranabdeckung
210 6685222 4.45 5.30
Ventilfeder
211 6690872 2.31 2.75
Gelenkwellenset
212 6685218 2.31 2.75
Gelenkwelle
213 6685219 1.15 1.37
Kontrollhebel
214 6685217 3.30 3.93
Schraube
215 6685223 1.15 1.37
Vergaserdichtung For Sauth America,asia
216 6690605 88.33 105.11
Justierfeder alte Art.nr.623-25032-20 Till B02770
217 6692048 2.31 2.75
Einstellschraube For Sauth America,asia
218 6690719 5.94 7.07
Höhenjustierfeder alte Art.nr.485-25040-20
219 6690897 3.30 3.93
Einstellschraube For Sauth America,asia
220 6690696 5.11 6.08
Luftfilterknopf kpl. alte Art.nr. 175-3252k-80
231 6687793 3.30 3.93
Filterabdeckung
232 6690404 4.79 5.70
Gummidichtung
233 6687974 1.15 1.37
Einstellkappe
234 6687954 1.15 1.37
Zylinderabdeckung alte Art.nr. 016-04065-20
235 6685681 8.25 9.82
Zylinder Stützgummi alte Art.nr.599-04063-20
236 6691825 1.15 1.37
Filterdichtung
237 6690056 1.15 1.37
Sechskantbolzen 5x15ws alte Art.nr. 994-64050-154
238 6695512 1.15 1.37
Isolierte Röhre 85l
239 6688315 1.15 1.37
Drosselknopf alte Art.-nr.704-3252k-80
240 6692507 2.31 2.75
Haltegummi f. Drosselgestänge alte Art.-nr.707-32
241 6692587 1.15 1.37
Stoppschalter kpl. alte Art.nr.162-04063-81
242 6687506 6.60 7.85
Kontrollplatte alte Art.nr.511-04663-20
243 6691192 1.15 1.37
Schließklappenplatte
244 6687952 2.31 2.75
Kabelstopper B225m
245 6687929 2.31 2.75
Sechskantbolzen Cg24ekb alte Art.nr. 994-61050-12
246 6684667 2.15 2.56
Stoßleistenbolzen
247 6690705 3.30 3.93
Kettenfänger alte Art.nr. 125-3252k-90
248 6687163 3.30 3.93
Spezial Bolzen
249 6689734 3.30 3.93
Benzinleitung Till G086250
250 6685154 1.15 1.37
Nicht mehr lieferbar, kein Ersatz
251 6688113
Blechschraube 5x35 alte Art.nr. 990-73050-354
252 6695107 1.15 1.37
Manschette 15 alte Art.nr.659-37922-20
253 6692248 1.15 1.37
Öltankdeckel-Ass'y (alt 6685178)
254 6697756 3.80 4.52
ÖLTANK VERSCHLUSS PACKUNG (ALT 6685177)
255 6697888 1.04 1.23
Zündspule kpl. alte Art.nr.167-21527-81
256 6687695 76.38 90.89
Sechskantbolzen Cg24ekb Till H124040
257 6684599 2.15 2.56
Sechskantmutter M4
271 6685069 1.15 1.37
Klemmmutter f. Kette alte Art.nr. 121-32600-20
272 6687105 1.15 1.37
Blechschraube 4x14 alte Art.nr. 993-49040-142
273 6695280 1.15 1.37
Handschutzgitter alte Art.nr.805-3252k-20
274 6693454 7.10 8.45
Ring
275 6685068 1.15 1.37
Handschutz schwer alte Art.nr.808-3252k-20
276 6693481 3.30 3.93
Seitenverkleidung kompl. alte Art.nr. 040-3285b-9
277 6686095 60.35 71.82
Schneidschraube
278 6685161 1.15 1.37
Bremsbandhalterung
279 6689715 1.15 1.37
Keine Informationen verfügbar, nicht bestellbar
280 6686043
Filter Fixier Mansch
281 6690805 1.15 1.37
Bremsträger Beschlag kpl.
282 6689777 5.61 6.68
Bremshebelfeder
283 6689781 2.31 2.75
Bremse
284 6685121 9.24 10.99
Bremsfeder alte Art.nr. 374-3252k-21
285 6689700 3.30 3.93
Bemsband
286 6689724 14.85 17.67
Nadelroller
287 6685141 1.15 1.37
Bremseisenabdeckung
288 6689709 2.31 2.75
Schneidschraube
289 6685161 1.15 1.37
Führungsplatte B (alt 6690750)
290 6697598 3.30 3.93
Schraube 4x8 alte Art.nr. 990-11040-081 Till Z063
291 6694861 1.15 1.37
Führungsplatte A (alt 6690727)
292 6697597 3.30 3.93
Bolzen f. Kettensteg alte Art.nr. 101-32530-20
293 6686804 2.31 2.75
Kettenspannerbolzen kpl. Except For Asia
294 6687067 4.45 5.30
Kettenspannerbolzen alte Art.nr. 116-3283k-90 For
295 6687073 3.30 3.93
Blechschraube 5x18 alte Art.nr. 990-73050-184
311 6695106 1.15 1.37
Griff hinten
312 6688212 4.45 5.30
Abdeckung f. Zündkerze, schwarz
313 6688352 1.15 1.37
Gasgestänge alte Art.nr.490-3252k-81
314 6690967 5.61 6.68
Drosselklappenhebel alte Art.nr. 060-3252k-20
315 6686381 2.31 2.75
Drosselklappenfeder alte Art.nr. 061-3252k-20
316 6686412 2.31 2.75
Rück Griff kpl. alte Art.nr. 012-3285b-91
317 6685663 34.19 40.68
Feder
318 6685282 1.15 1.37
Keine Informationen verfügbar, nicht bestellbar
319 6688079
Blechschraube 5x18 alte Art.nr. 990-73050-184
320 6695106 1.15 1.37
Belüftungsrohr alte Art.nr.565-04063-20
322 6691391 6.28 7.47
Frontdämpfer
323 6688241 2.31 2.75
Dämpfer kpl.
324 6688261 4.45 5.30
Dämpfer Manschette
325 6688478 1.15 1.37
Sechskantbolzen 4x20 alte Art.nr. 990-51040-203
326 6695039 1.15 1.37
Clip 5.2 alte Art.nr.680-04001-20
327 6692311 1.15 1.37
Kraftstoffleitung L=195
328 6688173 3.30 3.93
Clip Cg24ekb
329 6684619 2.15 2.56
Filterpumpen Gehäuse alte Art.nr.675-11657-90
330 6692285 7.26 8.64
Tankdeckel alte Art.nr.635-3252k-90
331 6692111 3.30 3.93
Tankkappen Verpackung
332 6685179 1.15 1.37
Keine Informationen verfügbar, nicht bestellbar
501 6686886
Keine Informationen verfügbar, nicht bestellbar
502 6686832
Keine Informationen verfügbar, nicht bestellbar
503 6687270
Keine Informationen verfügbar, nicht bestellbar
504 6687333
Keine Informationen verfügbar, nicht bestellbar
505 6687335
Keine Informationen verfügbar, nicht bestellbar
506 6687284
Kettenabdeckung 20 alte Art.nr. 945-3254d-21 For
507 6694804 6.93 8.24
Keine Informationen verfügbar, nicht bestellbar
508 6694810
Kettenabdeckung 14
509 6685256 6.44 7.66
Kombi Steckschlüssel alte Art.nr.883-32600-20
510 6693809 4.45 5.30
x50 Minus Treibrad Since B027901
511 6686632 3.06 3.64
Keine Informationen verfügbar, nicht bestellbar
601 6694282
Anlasser-kennzeichnung alte Art.nr.915-3286b-20
602 6694493 1.15 1.37

Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
