Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki FDS9DVA'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

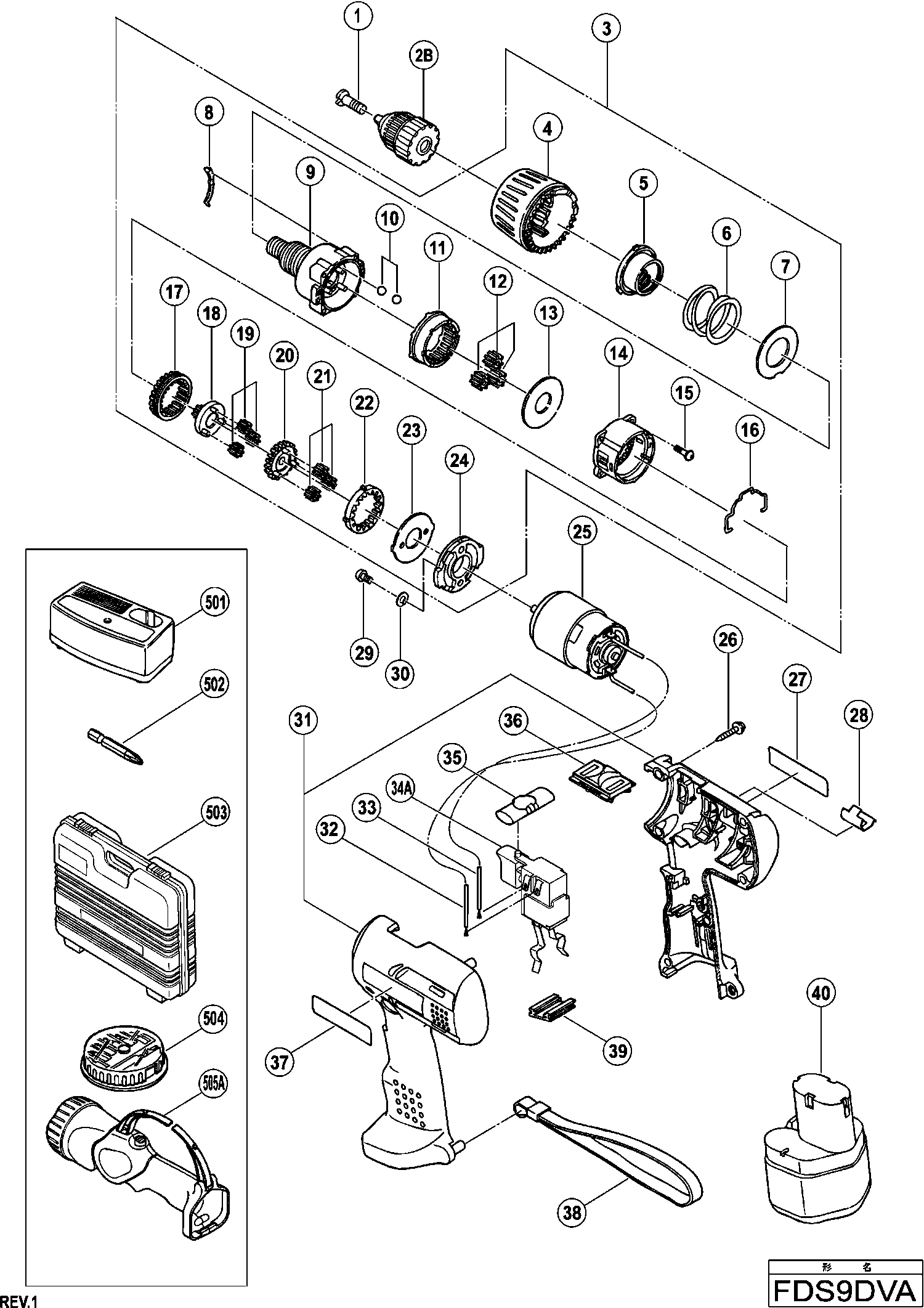

Zeichnungen der Hikoki FDS9DVA
Teileliste der Hikoki FDS9DVA
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Spezialschraube M5x35 (Linksgewinde) | ||||
| 1 | 318228 | 1.65 | 1.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 2B | 323250 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 3 | 318229 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 4 | 318233 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 5 | 318232 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 6 | 312709 | |||
| Scheibe (d) Ds10dv2/ds13dv2/ Ds14dv/ds9dvf/ds12dv | ||||
| 7 | 312714 | 1.95 | 2.32 | |
| Federblech | ||||
| 8 | 312713 | 2.70 | 3.21 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 9 | 318230 | |||
| Stahlkugel D5 Ds9dva/ds10dv/dv2/ Ds12dva/ds13dv2/ | ||||
| 10 | 306936 | 1.05 | 1.25 | |
| Ringzahnrad Ds9dva/ds12dva/ Ds14dv/dva/ds9dvf/ds1 | ||||
| 11 | 312715 | 3.60 | 4.28 | |
| Planetzahnrad (c) Satz (3st) Ds9dva/ds10dv2/ds12d | ||||
| 12 | 312705 | 2.40 | 2.86 | |
| Scheibe (a) Ds9dva/ds10dv2/ds18dv Ds12dva/ds13dv2 | ||||
| 13 | 312704 | 1.95 | 2.32 | |
| Getriebegehaeuse | ||||
| 14 | 312697 | 3.90 | 4.64 | |
| Schneidschraube D3x12 (satz 6st) | ||||
| 15 | 315817 | 6.45 | 7.68 | |
| Schaltbügel | ||||
| 16 | 311962 | 1.80 | 2.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 17 | 315137 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 18 | 315805 | |||
| Planetzahnrad (b) Satz (3st) Ds9dva/ds12dva/ds14d | ||||
| 19 | 315816 | 4.80 | 5.71 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 20 | 315804 | |||
| Planetenzahnrad (a) Satz (3 Stk.) | ||||
| 21 | 315815 | 4.80 | 5.71 | |
| Erster Zahnring (alt 312700) | ||||
| 22 | 315136 | 6.45 | 7.68 | |
| Scheibe (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb | ||||
| 23 | 312716 | 1.95 | 2.32 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 24 | 318231 | |||
| Motor Fds9dva/ds9dvf/ds12dvf | ||||
| 25 | 318244 | 19.39 | 23.07 | |
| Schneidschraube D3x16 M.u.scheibe | ||||
| 26 | 991672 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 28 | 318237 | |||
| Kopfschraube M3x 8 (10st) Since 9.2012 For Europe | ||||
| 29 | 949203 | 1.05 | 1.25 | |
| Federscheibe M3 (10st) Cr 10dl Since 9.2012 For E | ||||
| 30 | 949451 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 31 | 318243 | |||
| Verbinderkabel(b-schwarz) Fds9dva Ds9dvf/ds12dvf/ | ||||
| 32 | 306041 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 33 | 306040 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 34A | 322632 | |||
| Schalterknopf (l+r) | ||||
| 35 | 318235 | 1.65 | 1.96 | |
| Schiebeknopf L/s Fdv9dva/ds14dvb Ds18dvb/dv12dv/d | ||||
| 36 | 318234 | 1.05 | 1.25 | |
| Trageriemen (schwarz) | ||||
| 38 | 306952 | 4.05 | 4.82 | |
| Halter | ||||
| 39 | 315141 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 40 | 324079 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 318236 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 503 | 319369 | |||
