Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki G14DSL'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

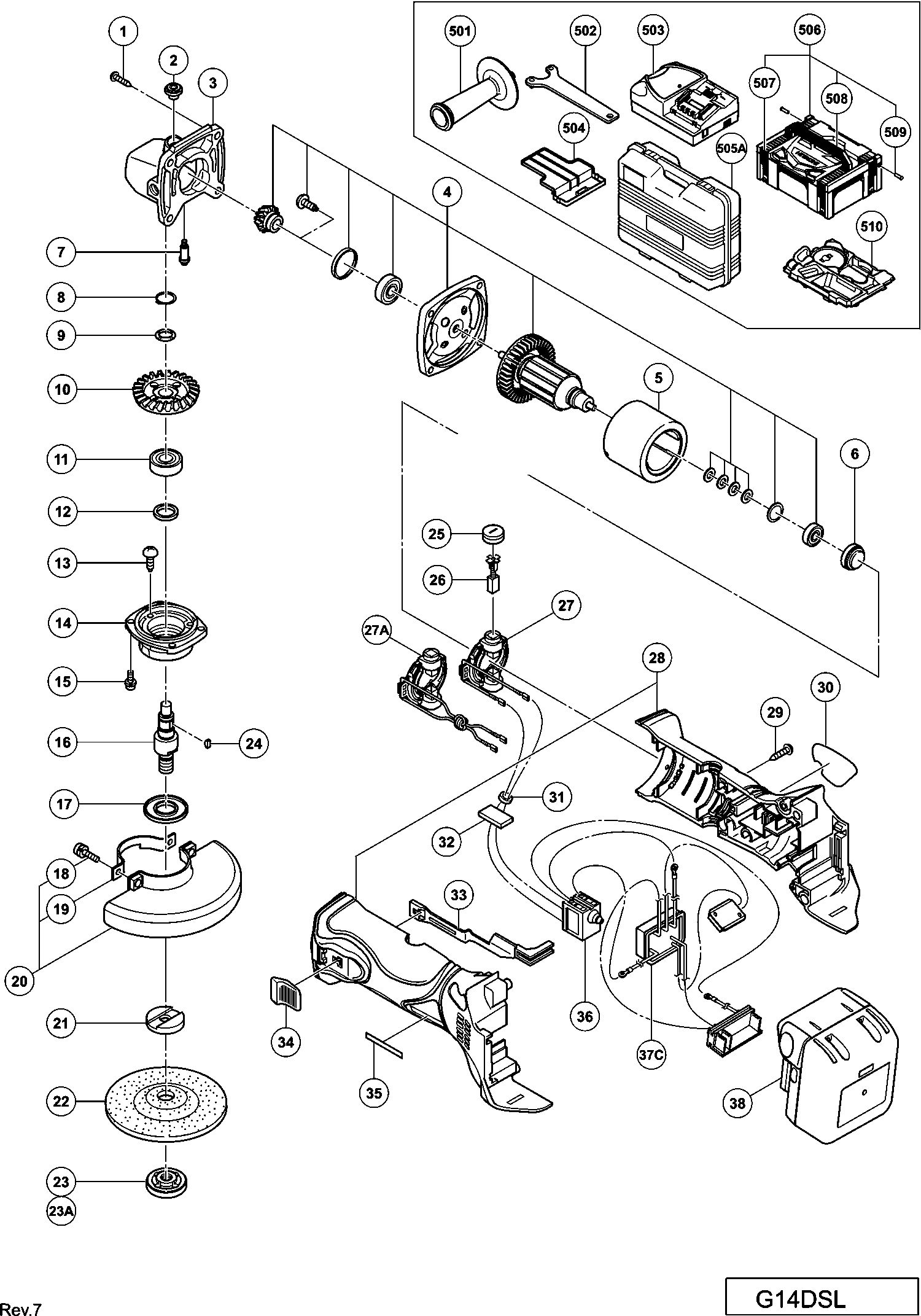

Zeichnungen der Hikoki G14DSL
Teileliste der Hikoki G14DSL
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Schneidschraube G14dmr | ||||
| 1 | 328643 | 1.05 | 1.25 | |
| Arretierungsstift G12s1/g12sa2/ G13yb1/g13v/g13yd | ||||
| 2 | 301944 | 1.04 | 1.23 | |
| Getriebedeckel kpl. G14dmr Includ.2,7 | ||||
| 3 | 303078 | 9.00 | 10.71 | |
| Anker und Ritzel Set | ||||
| 4 | 360803 | 81.68 | 97.19 | |
| Magnet | ||||
| 5 | 328195 | 18.84 | 22.42 | |
| Gummiring (1) | ||||
| 6 | 328201 | 1.05 | 1.25 | |
| Stift 2s1/g12sa2/g13yb1/g13v/ G13yd/g13sb2/g15yc/ | ||||
| 7 | 301943 | 1.65 | 1.96 | |
| Sicherungsring G14dmr Till 9.2012 | ||||
| 8 | 316487 | 1.65 | 1.96 | |
| Ring | ||||
| 9 | 316486 | 1.65 | 1.96 | |
| Zahnrad G14dmr | ||||
| 10 | 328196 | 11.70 | 13.92 | |
| Kugellager 6001 Vv | ||||
| 11 | 6001VV | 6.60 | 7.85 | |
| Filzdichtung G12s1/g13yb1/fg12sa2 G13v/g13yd | ||||
| 12 | 301946 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 13 | 301936 | |||
| Getriebedeckel G14dmr | ||||
| 14 | 328198 | 3.15 | 3.75 | |
| Kopfschraube M4x12 M.federring Selbstsichernd | ||||
| 15 | 307127 | 1.05 | 1.25 | |
| Spindel M14 G14dmr | ||||
| 16 | 328359 | 4.20 | 5.00 | |
| Schleuderscheibe G12s1/g13yb1 G13v/g13yd | ||||
| 17 | 301945 | 1.05 | 1.25 | |
| Kopfschraube M5x16 M.federring | ||||
| 18 | 308386 | 1.05 | 1.25 | |
| Ablagebügel G12sr | ||||
| 19 | 301949 | 1.04 | 1.23 | |
| Schutz | ||||
| 20 | 315492 | 12.75 | 15.17 | |
| Schutz | ||||
| 20 | 331076 | 5.48 | 6.52 | |
| Schutz | ||||
| 20A | 301948 | 5.71 | 6.80 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 21 | 372737 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 22 | 316821 | |||
| Ausserer Flansch | ||||
| 23 | 937923P | 5.40 | 6.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 23A | 337329 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 23B | 339579 | |||
| Halbmondkeil G12s2/g13sd | ||||
| 24 | 302047 | 1.05 | 1.25 | |
| Kohlenkappe G14dmr | ||||
| 25 | 328200 | 2.10 | 2.50 | |
| Kohlenbürsten (paar) | ||||
| 26 | 999054 | 6.45 | 7.68 | |
| Kohlebürsten (2 Stück) | ||||
| 26A | 999101 | 2.70 | 3.21 | |
| Bürstenblock G14dmr | ||||
| 27 | 328202 | 7.05 | 8.39 | |
| Bürstenblock Komplett Cl10sa Includ.23,24 | ||||
| 27A | 334696 | 7.05 | 8.39 | |
| Bürstenblock Komplett Cl10sa Includ.23,24 | ||||
| 27B | 334696 | 7.05 | 8.39 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 28 | 329902 | |||
| GEHÄUSE (A+B) (ALT 329902) | ||||
| 28A | 373149 | 77.14 | 91.79 | |
| Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
| 29 | 301653 | 1.04 | 1.23 | |
| Eisenkern Ds14dmr | ||||
| 31 | 323229 | 1.35 | 1.61 | |
| Halter | ||||
| 32 | 326493 | 1.05 | 1.25 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 33 | 328199 | |||
| Schiebeknopf G12sg/g13v/g13yd G13sb2/g12sa2, Cm5s | ||||
| 34 | 314428 | 1.04 | 1.23 | |
| NMLB | ||||
| 36 | 329057 | 27.09 | 32.23 | |
| Schalter | ||||
| 36A | 373565 | 4.65 | 5.53 | |
| Controller-Terminal-Set | ||||
| 37C | 334588 | 53.21 | 63.32 | |
| Controller-Terminal-Set | ||||
| 37C | 334589 | 53.21 | 63.32 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 38 | 329083 | |||
| Ritzel (1) | ||||
| 39 | 371812 | 4.50 | 5.36 | |
| Schlitzkopfschraube (Dichtungsverriegelung) M4 | ||||
| 40 | 371815 | 1.04 | 1.23 | |
| Gummiring (a) | ||||
| 41 | 328453 | 1.80 | 2.14 | |
| Kugellager | ||||
| 42 | 371033 | 3.15 | 3.75 | |
| Innendeckel | ||||
| 43 | 371817 | 6.15 | 7.32 | |
| Kugellager 6340vvc2 | ||||
| 44 | 6340VV | 1.65 | 1.96 | |
| Staubdichtung (1) | ||||
| 45 | 371813 | 1.04 | 1.23 | |
| Seitengriff G13sr3 | ||||
| 501 | 318312 | 7.50 | 8.92 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 938332Z | |||
| Abdeckkappe für Batterie | ||||
| 504 | 329897 | 1.80 | 2.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 505 | 328206 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 505A | 339041 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 506 | 336471 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 507 | 336472 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 508 | 336473 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 509 | 336474 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 510 | 337113 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 938318 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 602 | 938317 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 603 | 314095 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 604 | 314096 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 605 | 314097 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 606 | 314098 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 607 | 314099 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 608 | 314100 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 609 | 314101 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 610 | 314102 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 611 | 314103 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 612 | 314104 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 613 | 314105 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 614 | 332785 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 615 | 302098 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 616 | 331094 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 617 | 984646 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 618 | 323918 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 619 | 314053 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 620 | 314054 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 621 | 314057 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 622 | 314059 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 623 | 314061 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 624 | 314051 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 625 | 314052 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 626 | 314055 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 627 | 314056 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 628 | 314058 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 629 | 314060 | |||
| Verschlussmutter | ||||
| 630 | 935513 | 4.20 | 5.00 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 631 | 936548 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 632 | 936558Z | |||
