Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki H60MC'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

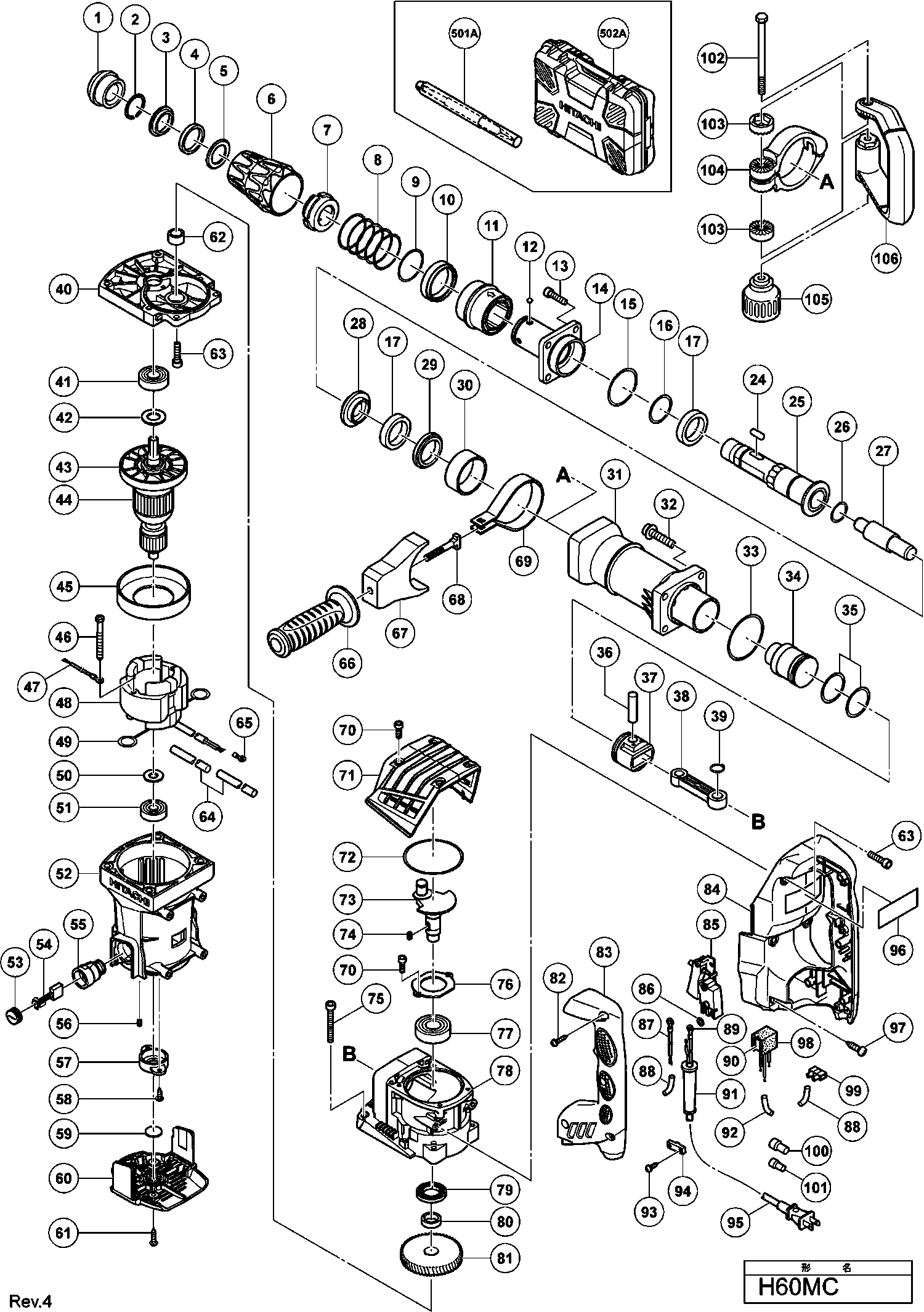

Zeichnungen der Hikoki H60MC
Teileliste der Hikoki H60MC
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Anker 230v | ||||
| *44 | 360899E | 115.78 | 137.77 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *48 | 340780J | |||
| Kohlebürsten Selbstabsch.(paar) For Sin,mal | ||||
| *54 | 999074 | 14.40 | 17.14 | |
| Kohlenbürsten (paar) | ||||
| *54 | 999044 | 4.50 | 5.36 | |
| Vinylschlauch Dh40mry | ||||
| *64 | 326541 | 1.65 | 1.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *83 | 378378 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *84 | 378377 | |||
| Kabelschuh M4.0 (10st) G23ss | ||||
| *89 | 930804 | 3.00 | 3.57 | |
| Kabelknickschutz D10.1 Div.typen, C8fshe, C8fse | ||||
| *91 | 938051 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *95 | 500487Z | |||
| Vorderkappe H45ma/h60ma/mb H45mr | ||||
| 1 | 333211 | 3.90 | 4.64 | |
| Sicherungsring D28 | ||||
| 2 | 320846 | 1.65 | 1.96 | |
| Dämpferhalter | ||||
| 3 | 333685 | 9.90 | 11.78 | |
| Gummidämpfung Dh28pc | ||||
| 4 | 330175 | 3.75 | 4.46 | |
| Dämpferhalter (b) | ||||
| 5 | 333686 | 7.35 | 8.75 | |
| Griff (a) H60mrv | ||||
| 6 | 333192 | 3.90 | 4.64 | |
| Nadelhalter H45mr | ||||
| 7 | 320804 | 27.78 | 33.05 | |
| Feder | ||||
| 8 | 333221 | 1.95 | 2.32 | |
| Stop Ring H41mb | ||||
| 9 | 333255 | 1.04 | 1.23 | |
| Kugelhalter | ||||
| 10 | 333687 | 9.45 | 11.25 | |
| Griff (b) | ||||
| 11 | 333197 | 1.95 | 2.32 | |
| Stahlkugel D6,35 (10st) | ||||
| 12 | 959150 | 1.35 | 1.61 | |
| Inbusschraube M8x25 Selbstsich. | ||||
| 13 | 985479 | 2.55 | 3.03 | |
| Vorderkappe H45ma/h60ma/mb H45mr | ||||
| 14 | 333195 | 51.01 | 60.70 | |
| O-RING (S-56) | ||||
| 15 | 317119 | 1.65 | 1.96 | |
| O-ring (s-32) Dh25v/w6ve/w6vf | ||||
| 16 | 872767 | 1.65 | 1.96 | |
| Damper | ||||
| 17 | 333217 | 3.00 | 3.57 | |
| Nadelrolle Dh38ms | ||||
| 24 | 331536 | 1.88 | 2.23 | |
| Aufnahmeschaft | ||||
| 25 | 333191 | 58.03 | 69.05 | |
| O-RING (S-26) | ||||
| 26 | 872470 | 1.65 | 1.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 27 | 333206 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 27A | 378376 | |||
| Hammerhalter | ||||
| 28 | 333216 | 11.55 | 13.74 | |
| Dämpferring | ||||
| 29 | 333218 | 3.90 | 4.64 | |
| Hülse | ||||
| 30 | 333219 | 10.65 | 12.67 | |
| Zylindergehäuse H90sc/se | ||||
| 31 | 333209 | 77.28 | 91.96 | |
| Inbusschraube M8x35 M.flansch | ||||
| 32 | 990083 | 1.05 | 1.25 | |
| O-ring (1as-60) Div.typen, Nr90aa Since 9.1979 | ||||
| 33 | 956996 | 3.00 | 3.57 | |
| Anschläger H60ma/mb | ||||
| 34 | 333205 | 14.40 | 17.14 | |
| O-ring (a)(fpm810) H55sa/h60ma/mb | ||||
| 35 | 985454 | 7.95 | 9.46 | |
| Kolbenstift H60ma/mb | ||||
| 36 | 301509 | 5.25 | 6.25 | |
| Kolben | ||||
| 37 | 317084 | 14.10 | 16.78 | |
| Stange | ||||
| 38 | 317082 | 9.30 | 11.07 | |
| Sicherungsring D14 (10st) | ||||
| 39 | 939543 | 2.55 | 3.03 | |
| Getriebegehaeuse | ||||
| 40 | 333229 | 36.99 | 44.02 | |
| Kugellager 6203 Dd | ||||
| 41 | 6203DD | 7.65 | 9.10 | |
| Lagerring | ||||
| 42 | 333222 | 1.05 | 1.25 | |
| Luefter | ||||
| 43 | 333196 | 6.75 | 8.03 | |
| Anker 230v | ||||
| 44 | 360899E | 115.78 | 137.77 | |
| ANKER 110 VOLT | ||||
| 44 | 360899C | 108.13 | 128.67 | |
| Luftleitfaden | ||||
| 45 | 333210 | 3.00 | 3.57 | |
| Sechskantschneidschraube D5x50 | ||||
| 46 | 953121 | 1.04 | 1.23 | |
| Interne Verdrahtung 235l | ||||
| 47 | 324122 | 1.50 | 1.78 | |
| Stator 220v-230v H90sa Includ.103 Für Nzl,saf | ||||
| 48 | 340790E | 86.08 | 102.43 | |
| VELD 110 VOLT | ||||
| 48 | 340780C | 44.33 | 52.75 | |
| Kohlenhalterklemme H60ma/mb u.a. H70sa | ||||
| 49 | 945932 | 1.05 | 1.25 | |
| Lagerscheibe F30a/h65sb/sd u.a. H70sa | ||||
| 50 | 944954 | 1.05 | 1.25 | |
| Kugellager 6201 Dd, Cm5sb | ||||
| 51 | 6201DD | 6.30 | 7.50 | |
| Gehäuse | ||||
| 52 | 333213 | 31.63 | 37.63 | |
| Gehäuse | ||||
| 52A | 333213 | 31.63 | 37.63 | |
| Kohlenkappe C13u/m12v/div.typen H70sa | ||||
| 53 | 940540 | 1.04 | 1.23 | |
| Kohlebürsten Selbstabsch.(paar) For Sin,mal | ||||
| 54 | 999074 | 14.40 | 17.14 | |
| Kohlenbürsten (paar) | ||||
| 54 | 999044 | 4.50 | 5.36 | |
| Kohlenhalter C13u/cm12y u.a. | ||||
| 55 | 980487 | 5.68 | 6.75 | |
| Inbusstiftschraube M5x8, C8fshe, C8fse, H41mb,g23 | ||||
| 56 | 938477 | 1.05 | 1.25 | |
| Lagerhalter Dh50mr | ||||
| 57 | 328918 | 9.30 | 11.07 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 58 | 984750 | |||
| Staubschutz | ||||
| 59 | 333225 | 1.05 | 1.25 | |
| Abdeckkappe | ||||
| 60 | 333193 | 3.90 | 4.64 | |
| Schneidschraube D5x20 M.flansch H41mb | ||||
| 61 | 302089 | 1.05 | 1.25 | |
| Nadellager (a) Bk1512 | ||||
| 62 | 985442 | 7.65 | 9.10 | |
| Inbusschraube M6x25 Selbstsich. For Kor | ||||
| 63 | 987707 | 1.05 | 1.25 | |
| Vinylschlauch Dh40mry | ||||
| 64 | 326541 | 1.65 | 1.96 | |
| Kabelschuh M4.0 (10st) G23ss | ||||
| 65 | 930804 | 3.00 | 3.57 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 66 | 330209 | |||
| Traeger | ||||
| 67 | 333198 | 5.25 | 6.25 | |
| Handgriffbolzen H41mb Except For Esp,ind,ina | ||||
| 68 | 333227 | 13.58 | 16.15 | |
| BAND | ||||
| 69 | 333226 | 6.00 | 7.14 | |
| Inbusschraube M5x16 Selbstsich. | ||||
| 70 | 990079 | 1.05 | 1.25 | |
| Kurbelgehäusedeckel H41sa/h45ma | ||||
| 71 | 333194 | 7.80 | 9.28 | |
| O-ring H60mr | ||||
| 72 | 326257 | 3.30 | 3.93 | |
| Kurbelwelle | ||||
| 73 | 333204 | 29.84 | 35.51 | |
| Keil 3x3x10 G13sc/g15sa u.a. | ||||
| 74 | 940533 | 1.20 | 1.43 | |
| Inbusschraube M6x50 Selbstsich. | ||||
| 75 | 986491 | 1.04 | 1.23 | |
| Lagerdeckel | ||||
| 76 | 333220 | 3.00 | 3.57 | |
| Kugellager 6204 Dd | ||||
| 77 | 6204DD | 9.00 | 10.71 | |
| Kurbelgehäuse | ||||
| 78 | 333186 | 47.44 | 56.45 | |
| Öldichtung H60ma/mb | ||||
| 79 | 995403 | 2.40 | 2.86 | |
| Distanzring (c) H60ma/mb | ||||
| 80 | 995402 | 10.20 | 12.14 | |
| Erstes Zahnrad H90sc/se | ||||
| 81 | 333207 | 14.10 | 16.78 | |
| Schneidschraube D4x30 M.flansch (schwarz) | ||||
| 82 | 305490 | 1.04 | 1.23 | |
| Griffabdeckung | ||||
| 83 | 333189 | 5.25 | 6.25 | |
| Griff | ||||
| 84 | 333187 | 14.44 | 17.18 | |
| Schalter (b) (Schraubentyp 1p) Mit Sperre | ||||
| 85 | 306143 | 17.05 | 20.29 | |
| Unterlegscheibe M4 (10st) | ||||
| 86 | 949423 | 1.05 | 1.25 | |
| Verbinderkabel | ||||
| 87 | 981974 | 1.65 | 1.96 | |
| Kabelschuh M4.0 (10st) G23ss | ||||
| 89 | 930804 | 3.00 | 3.57 | |
| Anschlussklemme | ||||
| 89 | 980063 | 1.04 | 1.23 | |
| Kondensator | ||||
| 90 | 325566 | 9.00 | 10.71 | |
| Kabelknickschutz D10.1 Div.typen, C8fshe, C8fse | ||||
| 91 | 938051 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 93 | 984750 | |||
| Kabelklemme Div.typen, Cm9uby, G23ss | ||||
| 94 | 960266 | 1.04 | 1.23 | |
| Kabel 5m 2 X 1,0 W/Stecker 13a/250v Für Gbr | ||||
| 95 | 500440Z | 20.49 | 24.38 | |
| Gewindeschneidschraube D6x30 | ||||
| 97 | 333364 | 1.05 | 1.25 | |
| Polster (b) Dh25pb/h30pv/dh30pc H45mr Except For | ||||
| 98 | 317492 | 1.65 | 1.96 | |
| Schraubklemme 1-reihig Div.typen Till 10.1999 For | ||||
| 99 | 938307 | 2.13 | 2.53 | |
| Verbinder 50092 (10st) Div.typen (usa, Can), C8fs | ||||
| 100 | 959141 | 3.75 | 4.46 | |
| Verbinder 50091 (10st) Div.typen | ||||
| 101 | 959140 | 3.30 | 3.93 | |
| BOLZEN M8 | ||||
| 102 | 333228 | 4.35 | 5.18 | |
| Handgriffhalter (b) | ||||
| 103 | 333202 | 1.05 | 1.25 | |
| Handschlaufe Halter Für Esp,ind,ina | ||||
| 104 | 334578 | 14.16 | 16.85 | |
| Griff (a) H45mr | ||||
| 105 | 333201 | 1.95 | 2.32 | |
| Seitengriff | ||||
| 106 | 333199 | 7.80 | 9.28 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 108 | 378657 | |||
| PACKING (A) NEW | ||||
| 109 | 378701 | 1.00 | 1.19 | |
| RUBBER CUSHION NEW | ||||
| 110 | 378697 | 2.04 | 2.43 | |
| DOUBLE FACED TAPE NEW | ||||
| 111 | 378698 | 1.00 | 1.19 | |
| TAPE NEW | ||||
| 112 | 378702 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501A | 313472 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502A | 333190 | |||
| Verschluss-Set (2 Stk.) | ||||
| 503 | 375043 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 333214 | |||
| Seitengriffbaugruppe Inkl.102-106 | ||||
| 602 | 334579 | 32.86 | 39.11 | |
| Fett (tube 30 Gramm) | ||||
| 603 | 981840 | 8.40 | 10.00 | |
| Fett für Hammer. Hammerbohrer (70g) | ||||
| 604 | 308471 | 12.75 | 15.17 | |
| Fett (Dose 500 Gramm) | ||||
| 605 | 980927 | 73.01 | 86.88 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 606 | 313471 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 607 | 313472 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 608 | 313473 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 609 | 313474 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 610 | 313475 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 611 | 313476 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 612 | 313477 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 613 | 313478 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 614 | 313479 | |||
