Hikoki H60MR Zeichnungen und Teile
Genaue Typennummer:
H60MR
H60MR

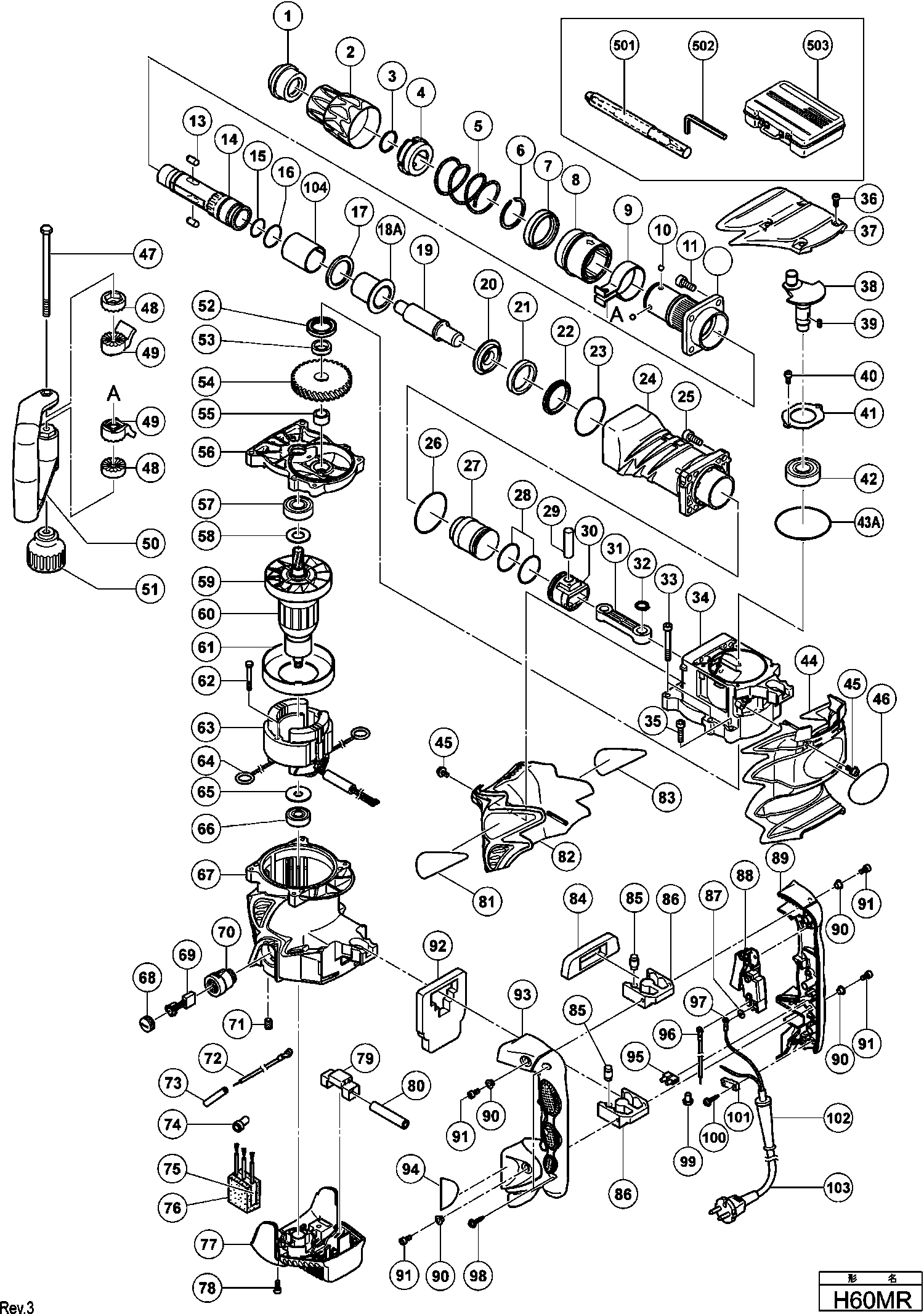

Zeichnungen der HIKOKI H60MR
Teileliste der HIKOKI H60MR
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Vorderkappe H45ma/h60ma/mb H45mr | ||||
| 1 | 315529 | Vorderkappe H45ma/h60ma/mb H45mr | € 3.06 | |
| Griff (a) H60mrv | ||||
| 2 | 324025 | Griff (a) H60mrv | € 7.80 | |
| Ring | ||||
| 3 | 320803 | Ring | € 1.53 | |
| Nadelhalter H45mr | ||||
| 4 | 320804 | Nadelhalter H45mr | € 25.78 | |
| Feder (a) H60mrv | ||||
| 5 | 324027 | Feder (a) H60mrv | € 5.99 | |
| Sicherungsring D42 H60ma/mb H45mr | ||||
| 6 | 317088 | Sicherungsring D42 H60ma/mb H45mr | € 3.06 | |
| Kugelhalter H45mr | ||||
| 7 | 320810 | Kugelhalter H45mr | € 11.28 | |
| Griff (b) H60mrv | ||||
| 8 | 324028 | Griff (b) H60mrv | € 5.99 | |
| Band H60ma/mb/h45mr | ||||
| 9 | 320635 | Band H60ma/mb/h45mr | € 6.26 | |
| Stahlkugel D6,35 (10st) | ||||
| 10 | 959150 | Stahlkugel D6,35 (10st) | € 1.25 | |
| Inbusschraube M8x25 Selbstsich. | ||||
| 11 | 985479 | Inbusschraube M8x25 Selbstsich. | € 2.37 | |
| Vorderdeckel H60mrv | ||||
| 12A | 324029 | Vorderdeckel H60mrv | € 156.95 | |
| Nadelrolle D8x20 Dh40ma/mb H45mr | ||||
| 13 | 313421 | Nadelrolle D8x20 Dh40ma/mb H45mr | € 4.87 | |
| Werkzeugaufnahme H60mrv | ||||
| 14 | 324026 | Werkzeugaufnahme H60mrv | € 124.54 | |
| O-RING (S-26) | ||||
| 15 | 872470 | O-RING (S-26) | € 1.53 | |
| O-ring (s-32) Dh25v/w6ve/w6vf | ||||
| 16 | 872767 | O-ring (s-32) Dh25v/w6ve/w6vf | € 1.53 | |
| Dämpfer (b) H60ma/mb | ||||
| 17 | 317094 | Dämpfer (b) H60ma/mb | € 5.99 | |
| Hammerhalter (b) H60mrv | ||||
| 18A | 324030 | Hammerhalter (b) H60mrv | € 46.06 | |
| Zweithammer H60mrv | ||||
| 19 | 324031 | Zweithammer H60mrv | € 46.06 | |
| Hammerhalter (a) H60ma/mb | ||||
| 20 | 317091 | Hammerhalter (a) H60ma/mb | € 19.01 | |
| Dämpfer (a) H60mrv | ||||
| 21 | 324032 | Dämpfer (a) H60mrv | € 4.45 | |
| Dämpferscheibe H60ma/mb | ||||
| 22 | 317095 | Dämpferscheibe H60ma/mb | € 12.53 | |
| O-RING (S-56) | ||||
| 23 | 317119 | O-RING (S-56) | € 1.53 | |
| Zylindergehäuse H60mrv | ||||
| 24 | 324034 | Zylindergehäuse H60mrv | € 170.47 | |
| Inbusschraube M8x30 | ||||
| 25 | 995400 | Inbusschraube M8x30 | € 0.97 | |
| O-ring (1as-60) Div.typen, Nr90aa Since 9.1979 | ||||
| 26 | 956996 | O-ring (1as-60) Div.typen, Nr90aa Since 9.1979 | € 2.78 | |
| Anschläger H60mrv | ||||
| 27 | 324033 | Anschläger H60mrv | € 35.22 | |
| O-ring (a)(fpm810) H55sa/h60ma/mb | ||||
| 28 | 985454 | O-ring (a)(fpm810) H55sa/h60ma/mb | € 7.38 | |
| Kolbenstift H60ma/mb | ||||
| 29 | 301509 | Kolbenstift H60ma/mb | € 4.87 | |
| Kolben | ||||
| 30 | 317084 | Kolben | € 13.08 | |
| Stange | ||||
| 31 | 317082 | Stange | € 8.63 | |
| Sicherungsring D14 (10st) | ||||
| 32 | 939543 | Sicherungsring D14 (10st) | € 2.37 | |
| Inbusschraube M6x55 Selbstsich. | ||||
| 33 | 301567 | Inbusschraube M6x55 Selbstsich. | € 2.37 | |
| Kurbelgehäuse H60mrv | ||||
| 34 | 324035 | Kurbelgehäuse H60mrv | € 62.27 | |
| Schraube M6x35 | ||||
| 35 | 324056 | Schraube M6x35 | € 1.53 | |
| Inbusschraube M5x16 Selbstsich. | ||||
| 36 | 990079 | Inbusschraube M5x16 Selbstsich. | € 0.97 | |
| Kurbelgehäuse H60mr | ||||
| 37 | 324037 | Kurbelgehäuse H60mr | € 13.27 | |
| Kurbelwelle | ||||
| 38 | 317078 | Kurbelwelle | € 54.23 | |
| Keil 3x3x10 G13sc/g15sa u.a. | ||||
| 39 | 940533 | Keil 3x3x10 G13sc/g15sa u.a. | € 1.11 | |
| Inbusschraube M5x14 Selbstsich., Cm9uby | ||||
| 40 | 984509 | Inbusschraube M5x14 Selbstsich., Cm9uby | € 0.97 | |
| Lagerdeckel (1) | ||||
| 41 | 985443 | Lagerdeckel (1) | € 4.18 | |
| Kugellager 6204 Dd | ||||
| 42 | 6204DD | Kugellager 6204 Dd | € 8.35 | |
| O-ring H60mr | ||||
| 43A | 326257 | O-ring H60mr | € 3.06 | |
| Hintere Abdeckung H60mrv | ||||
| 44 | 324038 | Hintere Abdeckung H60mrv | € 21.18 | |
| Inbusschraube M5x12 | ||||
| 45 | 998471 | Inbusschraube M5x12 | € 0.97 | |
| Schraube M8 H60ma/mb/h45mr | ||||
| 47 | 317107 | Schraube M8 H60ma/mb/h45mr | € 3.06 | |
| Handgriffhalter (b) H60ma/mb H45mr | ||||
| 48 | 317106 | Handgriffhalter (b) H60ma/mb H45mr | € 3.06 | |
| Handgriffhalter (a) H60ma/mb H45mr | ||||
| 49 | 317105 | Handgriffhalter (a) H60ma/mb H45mr | € 4.45 | |
| ZIJHANDGREEP KOMPLEET | ||||
| 50 | 317103 | ZIJHANDGREEP KOMPLEET | € 37.00 | |
| Griff H60ma/mb/h45mr | ||||
| 51 | 317108 | Griff H60ma/mb/h45mr | € 9.19 | |
| Öldichtung H60ma/mb | ||||
| 52 | 995403 | Öldichtung H60ma/mb | € 2.23 | |
| Distanzring (c) H60ma/mb | ||||
| 53 | 995402 | Distanzring (c) H60ma/mb | € 9.47 | |
| Erstes Zahnrad H60ma/mb | ||||
| 54 | 317080 | Erstes Zahnrad H60ma/mb | € 40.70 | |
| Nadellager (a) Bk1512 | ||||
| 55 | 985442 | Nadellager (a) Bk1512 | € 7.10 | |
| Getriebegehaeuse | ||||
| 56 | 324048 | Getriebegehaeuse | € 54.23 | |
| Kugellager 6203 Dd | ||||
| 57 | 6203DD | Kugellager 6203 Dd | € 7.10 | |
| Lagerscheibe H60ma/mb/h90sc/se | ||||
| 58 | 992841 | Lagerscheibe H60ma/mb/h90sc/se | € 0.97 | |
| Luefter | ||||
| 59 | 996370 | Luefter | € 13.02 | |
| Anker kpl. 230v H60mrv Includ.59 | ||||
| 60 | 360691E | Anker kpl. 230v H60mrv Includ.59 | € 224.58 | |
| Luftführung H60ma/mb/h90sc/se | ||||
| 61 | 305610 | Luftführung H60ma/mb/h90sc/se | € 11.83 | |
| Sechskantschneidschraube D5x50 | ||||
| 62 | 953121 | Sechskantschneidschraube D5x50 | € 0.96 | |
| Stator kpl. 230v H60mr Includ.64 | ||||
| 63 | 340608E | Stator kpl. 230v H60mr Includ.64 | € 100.17 | |
| Kohlenhalterklemme H60ma/mb u.a. H70sa | ||||
| 64 | 945932 | Kohlenhalterklemme H60ma/mb u.a. H70sa | € 0.97 | |
| Lagerscheibe F30a/h65sb/sd u.a. H70sa | ||||
| 65 | 944954 | Lagerscheibe F30a/h65sb/sd u.a. H70sa | € 0.97 | |
| Kugellager 6201 Dd, Cm5sb | ||||
| 66 | 6201DD | Kugellager 6201 Dd, Cm5sb | € 5.85 | |
| Gehäuse | ||||
| 67 | 324055 | Gehäuse | € 124.54 | |
| Kohlenkappe C13u/m12v/div.typen H70sa | ||||
| 68 | 940540 | Kohlenkappe C13u/m12v/div.typen H70sa | € 0.96 | |
| Kohlebürsten Selbstabsch.(paar) For Sin,mal | ||||
| 69 | 999074 | Kohlebürsten Selbstabsch.(paar) For Sin,mal | € 13.36 | |
| Kohlekasten Zsb | ||||
| 70 | 956984 | Kohlekasten Zsb | € 8.91 | |
| Inbusstiftschraube M5x8, C8fshe, C8fse, H41mb,g23 | ||||
| 71 | 938477 | Inbusstiftschraube M5x8, C8fshe, C8fse, H41mb,g23 | € 0.97 | |
| Interne Bedrading 235l | ||||
| 72 | 324122 | Interne Bedrading 235l | € 1.39 | |
| Verbinder 50091 (10st) Div.typen | ||||
| 74 | 959140 | Verbinder 50091 (10st) Div.typen | € 3.06 | |
| Kondensator Div.typen | ||||
| 75 | 994273 | Kondensator Div.typen | € 3.98 | |
| Polster (b) Dh25pb/h30pv/dh30pc H45mr Except For | ||||
| 76 | 317492 | Polster (b) Dh25pb/h30pv/dh30pc H45mr Except For | € 1.53 | |
| Enddeckel H60mrv | ||||
| 77 | 324041 | Enddeckel H60mrv | € 14.16 | |
| Inbusschraube M5x22 Selbstsich. | ||||
| 78 | 317245 | Inbusschraube M5x22 Selbstsich. | € 1.53 | |
| Hülse | ||||
| 79 | 324045 | Hülse | € 3.06 | |
| Kurbelgehäusedeckel H60mrv | ||||
| 82 | 324036 | Kurbelgehäusedeckel H60mrv | € 21.18 | |
| HANDGREEPPAKKING (A) | ||||
| 84 | 324046 | HANDGREEPPAKKING (A) | € 4.45 | |
| Handgriffdämpfer H41sa/h45ma u.a. H70sa/h45mr | ||||
| 85 | 310124 | Handgriffdämpfer H41sa/h45ma u.a. H70sa/h45mr | € 3.90 | |
| Halter | ||||
| 86 | 310123 | Halter | € 11.00 | |
| Unterlegscheibe M4 (10st) | ||||
| 87 | 949423 | Unterlegscheibe M4 (10st) | € 0.97 | |
| Schalter (b) H45ma/h60ma/mb u.a. H45mr, H41mb | ||||
| 88 | 306143 | Schalter (b) H45ma/h60ma/mb u.a. H45mr, H41mb | € 15.82 | |
| Handgriff (a) H60mrv | ||||
| 89 | 324042 | Handgriff (a) H60mrv | € 23.35 | |
| Distanzbuchse | ||||
| 90 | 991711 | Distanzbuchse | € 0.97 | |
| Inbusschraube M5x12 Selbstsich. 2.1996 For Cover | ||||
| 91 | 991690 | Inbusschraube M5x12 Selbstsich. 2.1996 For Cover | € 0.97 | |
| HANDGREEPPAKKING (B) | ||||
| 92 | 324047 | HANDGREEPPAKKING (B) | € 11.00 | |
| Handgriff (b) H60mr | ||||
| 93 | 324043 | Handgriff (b) H60mr | € 22.59 | |
| Schraubklemme 1-reihig Div.typen Till 10.1999 For | ||||
| 95 | 938307 | Schraubklemme 1-reihig Div.typen Till 10.1999 For | € 1.97 | |
| BEDRADING | ||||
| 96 | 981974 | BEDRADING | € 1.53 | |
| Anschlussklemme | ||||
| 97 | 980063 | Anschlussklemme | € 0.96 | |
| Schneidschraube D4x25 Mit Flansch (schwarz), H41m | ||||
| 98 | 307028 | Schneidschraube D4x25 Mit Flansch (schwarz), H41m | € 0.97 | |
| Verbinder 50092 (10st) Div.typen (usa, Can), C8fs | ||||
| 99 | 959141 | Verbinder 50092 (10st) Div.typen (usa, Can), C8fs | € 3.48 | |
| Nicht mehr lieferbar | ||||
| 100 | 984750 | Nicht mehr lieferbar | ||
| Kabelklemme Div.typen, Cm9uby, G23ss | ||||
| 101 | 960266 | Kabelklemme Div.typen, Cm9uby, G23ss | € 0.96 | |
| Cord Clip | ||||
| 101 | 981987Z | Cord Clip | € 0.97 | |
| Kabelknickschutz D8.8 Div.typen, Cm5sb | ||||
| 102 | 953327 | Kabelknickschutz D8.8 Div.typen, Cm5sb | € 0.96 | |
| Nicht mehr lieferbar | ||||
| 103 | 500390Z | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 103 | 500391Z | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 103 | 500434Z | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 103 | 500487Z | Nicht mehr lieferbar | ||
| Dämpfer (c) H60mrv | ||||
| 104 | 324130 | Dämpfer (c) H60mrv | € 5.99 | |
| Nicht mehr lieferbar | ||||
| 501 | 313471 | Nicht mehr lieferbar | ||
| INBUSSLEUTEL 6MM | ||||
| 502 | 872422 | INBUSSLEUTEL 6MM | € 1.67 | |
| KUNSTSTOF KOFFER | ||||
| 503 | 324049 | KUNSTSTOF KOFFER | € 129.90 | |
| Vet (tube 30 Gram) | ||||
| 601 | 981840 | Vet (tube 30 Gram) | € 7.80 | |
| Vet Tube 70 Gram | ||||
| 602 | 308471 | Vet Tube 70 Gram | € 11.83 | |
| Vet (pot 500 Gram) | ||||
| 603 | 980927 | Vet (pot 500 Gram) | € 67.76 | |
| Nicht mehr lieferbar | ||||
| 604 | 313471 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 605 | 313472 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 606 | 313473 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 607 | 313474 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 608 | 313475 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 609 | 313476 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 610 | 313477 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 611 | 313478 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 612 | 313479 | Nicht mehr lieferbar | ||
