Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki H90SC'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

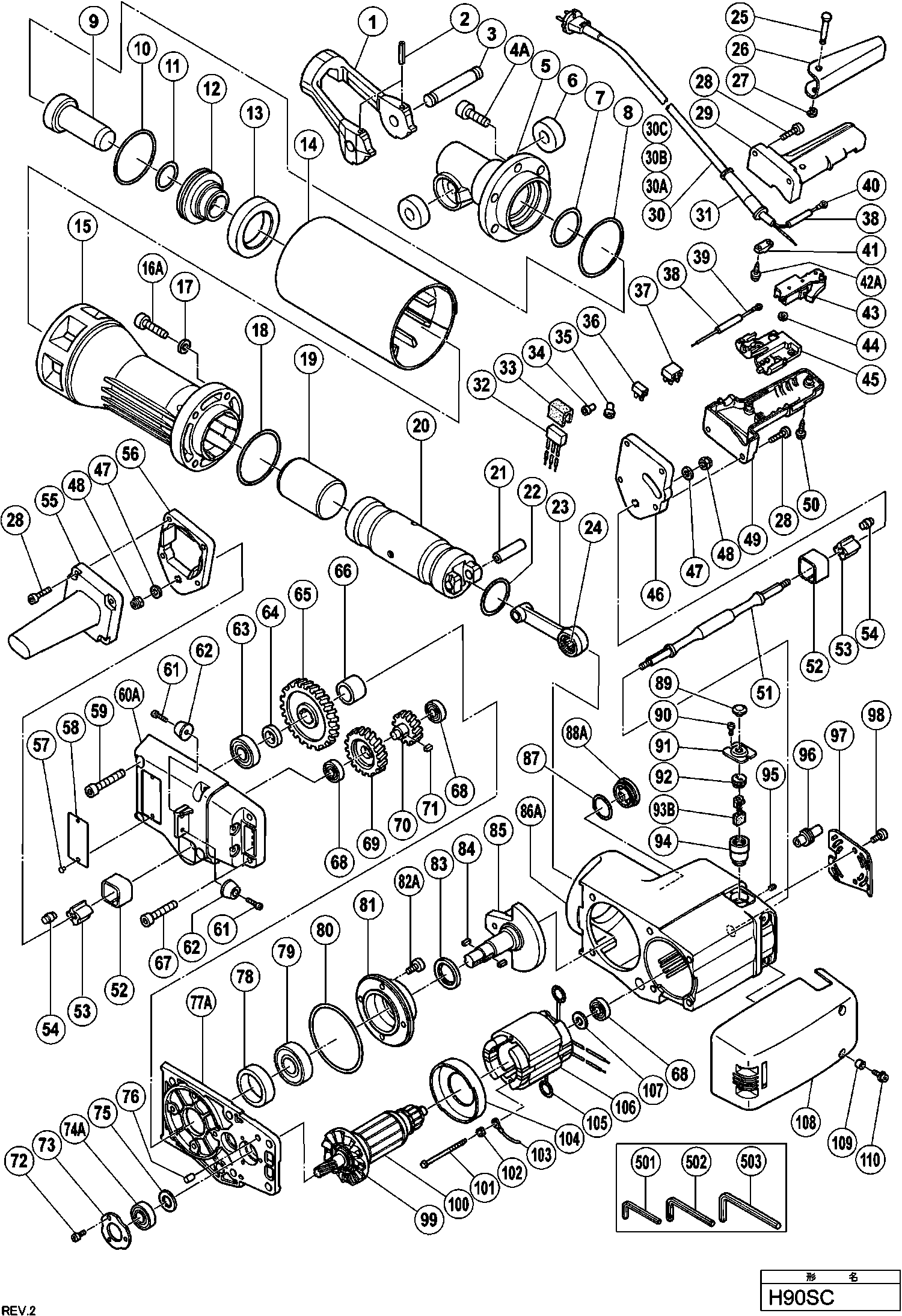

Zeichnungen der Hikoki H90SC
Teileliste der Hikoki H90SC
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Meisselhalter H90sc | ||||
| 1 | 305618 | 282.84 | 336.58 | |
| Rollstift D6x36 (10st) | ||||
| 2 | 949874 | 5.85 | 6.96 | |
| Gelenkbolzen | ||||
| 3 | 305620 | 26.40 | 31.42 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 4A | 306373 | |||
| Vorderdeckel H90sc | ||||
| 5 | 305619 | 373.18 | 444.08 | |
| Werkzeughalterdämpfer H65sd/ H90sc/se | ||||
| 6 | 305621 | 18.15 | 21.60 | |
| O-ring H90sc/se | ||||
| 7 | 993188 | 14.71 | 17.51 | |
| O-ring (s-90) H90se/nv83a/nr83a | ||||
| 8 | 877316 | 2.55 | 3.03 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 9 | 305617 | |||
| O-ring (d) H90sc/se | ||||
| 10 | 992865 | 8.70 | 10.35 | |
| O-ring (a) H90sc/se | ||||
| 11 | 956503 | 5.85 | 6.96 | |
| Hammerhalter H90sc | ||||
| 12 | 305616 | 110.83 | 131.88 | |
| Dämpfer H90sc/se | ||||
| 13 | 992859 | 25.99 | 30.93 | |
| Zylindergehäuse H90sc/se | ||||
| 15 | 305615 | 422.81 | 503.15 | |
| Inbusschraube M10x45 Selbstsich. | ||||
| 16A | 306372 | 4.50 | 5.36 | |
| Unterlegscheibe M10 (10st) | ||||
| 17 | 949445 | 1.35 | 1.61 | |
| O-ring H60ma/mb/h90sc/se | ||||
| 18 | 993195 | 2.40 | 2.86 | |
| Anschläger H90sc/se | ||||
| 19 | 305612 | 64.21 | 76.41 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 20 | 305611 | |||
| Kolbenstift H90sc/se | ||||
| 21 | 305614 | 21.31 | 25.36 | |
| O-ring (p-46) H90sc/se | ||||
| 22 | 878716 | 1.65 | 1.96 | |
| Stange | ||||
| 23 | 305613 | 102.16 | 121.57 | |
| Kugellager | ||||
| 24 | 956485 | 16.36 | 19.47 | |
| Stift (1) | ||||
| 25 | 992870 | 5.25 | 6.25 | |
| Schalterhebel H90sc/se/h70sa | ||||
| 26 | 992869 | 8.70 | 10.35 | |
| Sicherungsring D4 (e-type) | ||||
| 27 | 968643 | 1.95 | 2.32 | |
| Inbusschraube M6x30 Selbstsich. | ||||
| 28 | 993496 | 1.05 | 1.25 | |
| Handgriff (a) H90sc/se/h70sa | ||||
| 29 | 305636 | 19.39 | 23.07 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 30 | 500391Z | |||
| Kabel 3m 2 X 1,5 H07rn-f W/Stecker 16a Cee Form 2p | ||||
| 30A | 500466Z | 38.50 | 45.82 | |
| Kabel G23ss (cord Armor D8.8) For Gbr (230v) | ||||
| 30B | 500450Z | 31.63 | 37.63 | |
| SNOER 10.7 (USE 714500=2X1 5M) | ||||
| 30C | 500247Z | 6.18 | 7.35 | |
| Kabelknickschutz D10.7 Div.typen, Cm9by, H41mb, G | ||||
| 31 | 940778 | 2.10 | 2.50 | |
| Kabelknickschutz D8.2 Div.typen H41mb, G23ss | ||||
| 31 | 958049 | 1.04 | 1.23 | |
| Kondensator Div.typen | ||||
| 32 | 994273 | 4.29 | 5.10 | |
| Halter | ||||
| 33 | 963243 | 1.05 | 1.25 | |
| Gummi | ||||
| 33 | 930153 | 1.04 | 1.23 | |
| Verbinder 50091 (10st) Div.typen | ||||
| 34 | 959140 | 3.30 | 3.93 | |
| Verbinder 50092 (10st) Div.typen (usa, Can), C8fs | ||||
| 35 | 959141 | 3.75 | 4.46 | |
| Schraubklemme 1-reihig Div.typen Till 10.1999 For | ||||
| 36 | 938307 | 2.13 | 2.53 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 37 | 958308Z | |||
| Iso-schlauch(a)(id.7x0,5x50) H65sb/sd/h90sc/se | ||||
| 38 | 996438 | 1.05 | 1.25 | |
| Verbinderkabel | ||||
| 39 | 981974 | 1.65 | 1.96 | |
| Kabelschuh M4.0 (10st) G23ss | ||||
| 40 | 930804 | 3.00 | 3.57 | |
| Anschlussklemme | ||||
| 40 | 980063 | 1.04 | 1.23 | |
| Kabelschuh M4 (iso-rot) For Cord | ||||
| 40 | 992810 | 1.04 | 1.23 | |
| Kabelklemme Div.typen, Cm9uby, G23ss | ||||
| 41 | 960266 | 1.04 | 1.23 | |
| Schneidschraube D4x20 M.u-scheibe | ||||
| 42A | 982095 | 1.04 | 1.23 | |
| Schalter Div. Bohr-meisselhämmer For Usa | ||||
| 43 | 992891 | 22.83 | 27.16 | |
| Unterlegscheibe M4 (10st) | ||||
| 44 | 949423 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 45 | 990082 | |||
| Handgriffhalter (b) H90sc/se | ||||
| 46 | 305634 | 122.51 | 145.79 | |
| Unterlegscheibe M8 (10st) | ||||
| 47 | 949426 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 48 | 305632 | |||
| Handgriff (b) H90sc/se/h70sa | ||||
| 49 | 305631 | 18.15 | 21.60 | |
| Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
| 50 | 301653 | 1.04 | 1.23 | |
| Scheide | ||||
| 51 | 305624 | 148.78 | 177.04 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 52 | 305598 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 53 | 305623 | |||
| Handgriffdämpfer H90sc/se | ||||
| 54 | 305622 | 1.65 | 1.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 55 | 305633 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 56 | 305625 | |||
| Niete D 2,5 X 4,8 (10st) Three-phase | ||||
| 57 | 949510 | 1.04 | 1.23 | |
| Inbusschraube M10x60 Selbstsich. | ||||
| 59 | 992851 | 2.40 | 2.86 | |
| Getriebedeckel Ass'y (Metallic Silbergrün) (Altes | ||||
| 60A | 336338 | 136.13 | 161.99 | |
| Inbusschraube M4x20 (10st), Nr90aa | ||||
| 61 | 949699 | 2.55 | 3.03 | |
| Gummipuffer H90sc/se | ||||
| 62 | 305629 | 7.65 | 9.10 | |
| Kugellager 6204 Vv | ||||
| 63 | 6204VV | 9.15 | 10.89 | |
| Distanzring (a) H90sc/se | ||||
| 64 | 305609 | 7.65 | 9.10 | |
| Endzahnrad H90sc/se | ||||
| 65 | 305608 | 110.83 | 131.88 | |
| Distanzbuchse (b) H90sc/se | ||||
| 66 | 305607 | 9.30 | 11.07 | |
| Inbusschraube M10x55 Selbstsich. | ||||
| 67 | 996433 | 2.10 | 2.50 | |
| Kugellager 6201 Vv | ||||
| 68 | 6201VV | 6.45 | 7.68 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 69 | 305605 | |||
| Zweites Zahnrad H90sc/se | ||||
| 70 | 305604 | 55.41 | 65.94 | |
| Keil 4x4x10 H41sa/h90sc u.a. H45mr | ||||
| 71 | 930511 | 2.40 | 2.86 | |
| Inbusschraube M5x12 Selbstsich. 2.1996 For Cover | ||||
| 72 | 991690 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 73 | 305600 | |||
| Kugellager 6203 Dd | ||||
| 74A | 6203DD | 7.65 | 9.10 | |
| Lagerscheibe H60ma/mb/h90sc/se | ||||
| 75 | 992841 | 1.05 | 1.25 | |
| Stift D8x14 (10st) | ||||
| 76 | 949480 | 3.30 | 3.93 | |
| Lagergehäuse | ||||
| 77A | 336337 | 130.76 | 155.61 | |
| Zwischenring (c) H90sc/se | ||||
| 78 | 305602 | 20.76 | 24.71 | |
| Kugellager 6305 Vv | ||||
| 79 | 6305VV | 13.89 | 16.53 | |
| O-ring (a) H90sc/se | ||||
| 80 | 992847 | 3.60 | 4.28 | |
| Lagerdeckel (a) H90sc/se | ||||
| 81 | 305601 | 69.99 | 83.29 | |
| Inbusschraube M8x18 Selbstsich. | ||||
| 82A | 305603 | 1.04 | 1.23 | |
| Öldichtung H90sc/se | ||||
| 83 | 992846 | 2.40 | 2.86 | |
| Keil 4x4x12 Bm25y/h90sc/se/h30pv | ||||
| 84 | 931008 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 85 | 305606 | |||
| Gehäuse (metallic Silbergrün) Inkl.52.9 | ||||
| 86A | 336339 | 315.98 | 376.01 | |
| O-ring (s-38) H65sd/h90sc/se H30pv | ||||
| 87 | 980717 | 1.35 | 1.61 | |
| Ölkappe Kompl. H65sb/sd/h90sc/se (inkl.art.nr.980 | ||||
| 88A | 990945 | 3.90 | 4.64 | |
| Gummikappe H90sc/se | ||||
| 89 | 992894 | 4.20 | 5.00 | |
| Inbusschraube M4x10 Selbsts. | ||||
| 90 | 878356 | 1.05 | 1.25 | |
| Kappendeckel H90sc/se | ||||
| 91 | 305635 | 5.85 | 6.96 | |
| Kohlenkappe H90sc/se/m12sa/v | ||||
| 92 | 937949 | 1.35 | 1.61 | |
| Abschaltkohlebürsten (paar) | ||||
| 93B | 999086 | 15.26 | 18.16 | |
| Kohlekasten Zsb | ||||
| 94 | 305597 | 6.45 | 7.68 | |
| Inbusstiftschraube M5x8, C8fshe, C8fse, H41mb,g23 | ||||
| 95 | 938477 | 1.05 | 1.25 | |
| Kabelhalter H90sc/se | ||||
| 96 | 305627 | 4.20 | 5.00 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 97 | 305630 | |||
| Inbusschraube M6x16 Selbstsich. | ||||
| 98 | 990935 | 1.05 | 1.25 | |
| Luefter | ||||
| 99 | 996370 | 14.03 | 16.69 | |
| Anker 230v | ||||
| 100 | 360262E | 250.80 | 298.45 | |
| Anker 240v | ||||
| 100 | 360262F | 250.80 | 298.45 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 101 | 993185 | |||
| Unterlegscheibe | ||||
| 102 | 956764 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 103 | 305798 | |||
| Luftführung H60ma/mb/h90sc/se | ||||
| 104 | 305610 | 12.75 | 15.17 | |
| Kohlenhalterklemme H60ma/mb u.a. H70sa | ||||
| 105 | 945932 | 1.05 | 1.25 | |
| Stator 220v-230v H90sc/se (inkl.pos.nr.104) Inclu | ||||
| 106 | 340238E | 84.56 | 100.63 | |
| Stator Ass'y 240v Includ.103 | ||||
| 106 | 340238F | 84.56 | 100.63 | |
| Lagerscheibe F30a/h65sb/sd u.a. H70sa | ||||
| 107 | 944954 | 1.05 | 1.25 | |
| Gehäusedeckel H90sc/se | ||||
| 108 | 305628 | 32.18 | 38.29 | |
| Buchse H90sc/se | ||||
| 109 | 996437 | 1.05 | 1.25 | |
| Inbusschraube M6x16 M.flansch | ||||
| 110 | 301582 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 943277 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 944459 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 503 | 993740 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 993180 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 602 | 993181 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 603 | 993182 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 604 | 993183 | |||
| Fett (Dose 500 Gramm) | ||||
| 605 | 980927 | 73.01 | 86.88 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 606 | 936728 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 607 | 305880 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 608 | 305881 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 609 | 993204 | |||
