Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki NT65MA3'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

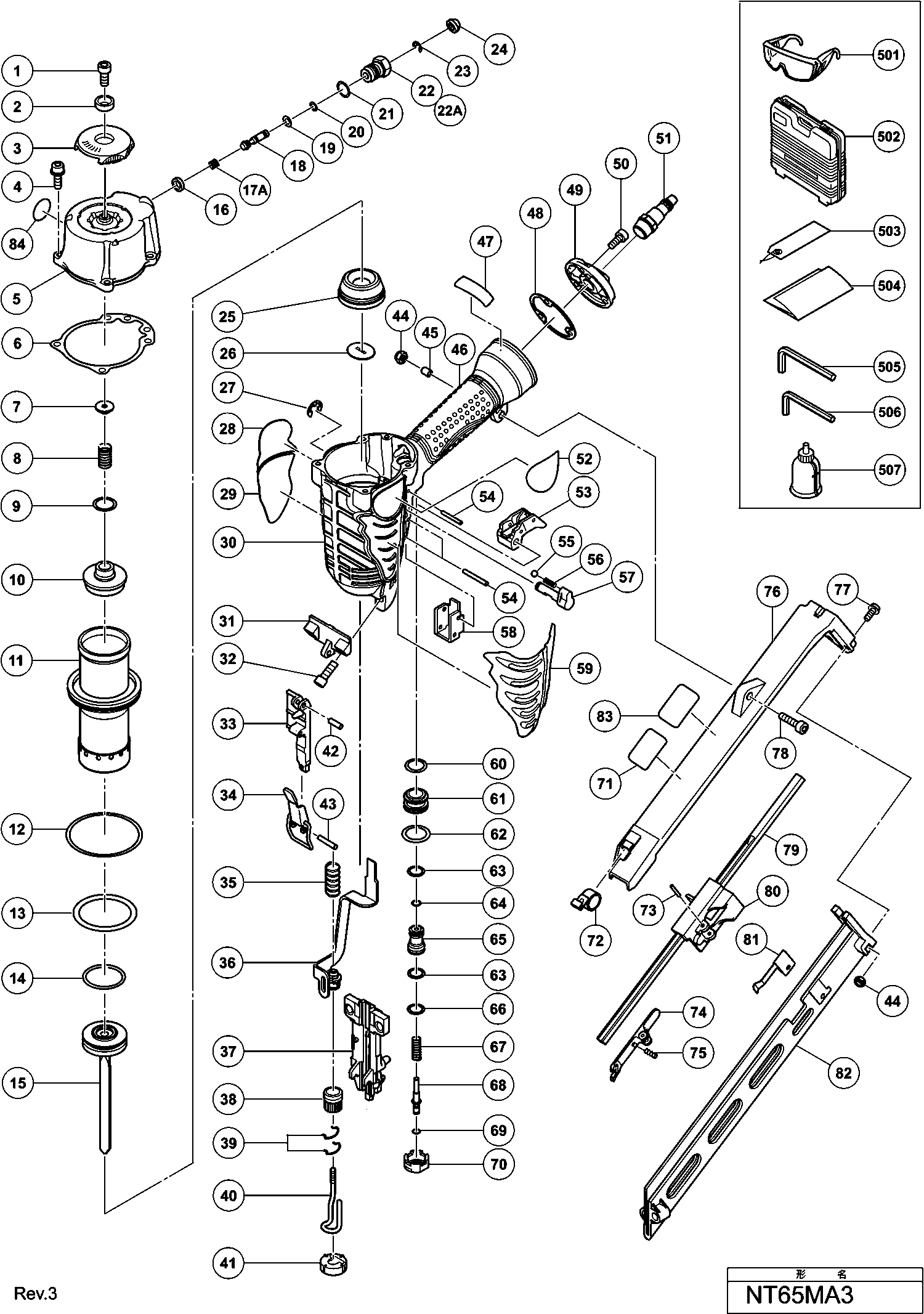

Zeichnungen der Hikoki NT65MA3
Teileliste der Hikoki NT65MA3
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Inbusschraube M6x12 (10st), Nr90aa | ||||
| 1 | 949657 | 3.00 | 3.57 | |
| Platte (1) | ||||
| 2 | 880515 | 5.85 | 6.96 | |
| TOP COVER (GRAY) | ||||
| 3 | 885673 | 3.48 | 4.14 | |
| BOUT HD. M5X25 | ||||
| 4 | 885637 | 1.00 | 1.19 | |
| Auspuffkappe | ||||
| 5 | 885964 | 16.36 | 19.47 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 6 | 885965 | |||
| Scheibe Nv65aj | ||||
| 7 | 882914 | 6.60 | 7.85 | |
| Hauptventilfeder Nv65aj | ||||
| 8 | 882913 | 6.75 | 8.03 | |
| O-ring | ||||
| 9 | 883992 | 1.65 | 1.96 | |
| Hauptventil (a) Nv65af3 | ||||
| 10 | 882927 | 14.10 | 16.78 | |
| Zylinder | ||||
| 11 | 884329 | 26.68 | 31.74 | |
| Zylinder O-ring Bohrung 63.1mm Nt65ma3 | ||||
| 12 | 884339 | 2.10 | 2.50 | |
| O-ring (p-46) H90sc/se | ||||
| 13 | 878716 | 1.65 | 1.96 | |
| O-ring Nv65ah | ||||
| 14 | 882685 | 1.65 | 1.96 | |
| KOLBEN | ||||
| 15 | 884330 | 65.04 | 77.39 | |
| Dichtung | ||||
| 16 | 884338 | 1.05 | 1.25 | |
| Feder | ||||
| 17A | 887177 | 1.20 | 1.43 | |
| Gelenkwelle (a) | ||||
| 18 | 884333 | 3.30 | 3.93 | |
| O-ring (1ap-3) Nv32ab/nv45ab | ||||
| 19 | 873093 | 1.05 | 1.25 | |
| O-ring Nt65ma3 | ||||
| 20 | 881715 | 1.05 | 1.25 | |
| O-ring (s-10) D6sh | ||||
| 21 | 987105 | 1.05 | 1.25 | |
| Ventilbuchse | ||||
| 22A | 887150 | 5.10 | 6.07 | |
| Sicherungsring D4 (e-type) | ||||
| 23 | 968643 | 1.95 | 2.32 | |
| Knopf Nt65ma3 | ||||
| 24 | 884334 | 1.65 | 1.96 | |
| Kolbenstoßdämpfer | ||||
| 25 | 881741 | 10.20 | 12.14 | |
| Stoßdämpferblatt | ||||
| 26 | 881756 | 1.05 | 1.25 | |
| Sicherungsring (e-typ) D6 C10fca/c10ra/nv65ad, Nr | ||||
| 27 | 955479 | 1.05 | 1.25 | |
| Gehäuse | ||||
| 30 | 885963 | 60.91 | 72.49 | |
| Führungsplatte (b) | ||||
| 31 | 881764 | 27.50 | 32.72 | |
| BOUT M6X30 (10PCS) | ||||
| 32 | 949661 | 1.62 | 1.93 | |
| FÜHRUNGSPLATTE (A) | ||||
| 33 | 881743 | 52.53 | 62.50 | |
| Arretierung | ||||
| 34 | 884323 | 4.20 | 5.00 | |
| Haltefeder N5008aa | ||||
| 35 | 877894 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 36 | 884326 | |||
| Führung | ||||
| 37 | 881742 | 57.06 | 67.90 | |
| Justierung | ||||
| 38 | 884325 | 2.10 | 2.50 | |
| Feder Nt65ma3 | ||||
| 39 | 881765 | 1.95 | 2.32 | |
| Druckhebel (a) | ||||
| 40 | 884324 | 4.20 | 5.00 | |
| Nasenkappe (a) Nv65aj | ||||
| 41 | 881751 | 1.95 | 2.32 | |
| Rollstift D4x14 (10st) | ||||
| 42 | 949770 | 2.55 | 3.03 | |
| Spannstift D3x20 (10st) Nv90af | ||||
| 43 | 949685 | 2.55 | 3.03 | |
| Nylonmutter M5 Nv83a/nr83a, Nr90aa | ||||
| 44 | 877371 | 1.05 | 1.25 | |
| Huelse (1) | ||||
| 45 | 881774 | 3.30 | 3.93 | |
| Dichtung (b) Nt65m2 | ||||
| 48 | 884342 | 1.05 | 1.25 | |
| AFDEKPLAATJE ZWART | ||||
| 49 | 885959 | 4.20 | 5.00 | |
| Inbusschraube M5x16 (10st), Nr90aa | ||||
| 50 | 949821 | 2.55 | 3.03 | |
| Schalter | ||||
| 53 | 884145 | 6.45 | 7.68 | |
| Rollstift D3x28 (10st), Nr90aa | ||||
| 54 | 949865 | 2.55 | 3.03 | |
| Stahlkugeln D3.97 (10st), Nr90aa | ||||
| 55 | 959155 | 1.04 | 1.23 | |
| Feder (c) Cj65va2/v2/cr10v/cj120v, Nr90aa | ||||
| 56 | 982454 | 1.04 | 1.23 | |
| Umschaltknopf Nt65ma3 | ||||
| 57 | 884335 | 4.80 | 5.71 | |
| Druckhebelführung Nv65ah, Nr90aa | ||||
| 58 | 884336 | 3.30 | 3.93 | |
| Schutz (silber) | ||||
| 59 | 885675 | 4.20 | 5.00 | |
| KOPFVENTIL-O-RING (I.D.16.8) | ||||
| 60 | 877699 | 1.05 | 1.25 | |
| Ventilbuchse (b) | ||||
| 61 | 878881 | 39.74 | 47.29 | |
| O-ring (s-18) Cr17y/nv65ad2, Nr90aa | ||||
| 62 | 878885 | 1.05 | 1.25 | |
| O-Ring (I.D. 8.8) | ||||
| 63 | 878925 | 1.05 | 1.25 | |
| O-RING (S-4) | ||||
| 64 | 981317 | 1.05 | 1.25 | |
| Ventilkolben Nt65ma3 | ||||
| 65 | 884143 | 9.60 | 11.42 | |
| O-Ring (I.D.11) | ||||
| 66 | 878887 | 1.65 | 1.96 | |
| Tauchkolbenfeder Nt65m2 | ||||
| 67 | 884966 | 1.65 | 1.96 | |
| Tauchkolben Nt65ma3 | ||||
| 68 | 884144 | 3.30 | 3.93 | |
| O-Ring (I.D.1.8) | ||||
| 69 | 878888 | 1.05 | 1.25 | |
| VALVE BUSHING (A) | ||||
| 70 | 884341 | 13.92 | 16.56 | |
| Rückzugfeder Nc40g | ||||
| 72 | 881755 | 3.30 | 3.93 | |
| Rollenstift D2.5x20 (Edelstahl) | ||||
| 73 | 881767 | 1.05 | 1.25 | |
| Nagelzuführung (a) | ||||
| 74 | 881746 | 17.88 | 21.27 | |
| Druckfeder | ||||
| 75 | 880321 | 1.05 | 1.25 | |
| MAGAZINABDECKUNG | ||||
| 76 | 881752 | 9.60 | 11.42 | |
| Maschinenschraube M5x15 schwarz Nt65ma3 B#9r19231 | ||||
| 77 | 885997 | 1.05 | 1.25 | |
| Hd. Schraube M5x20 (mit Unterlegscheibe) | ||||
| 78 | 881773 | 1.65 | 1.96 | |
| Nagelschiene | ||||
| 79 | 884327 | 7.20 | 8.57 | |
| Nagelzuführung | ||||
| 80 | 881744 | 4.50 | 5.36 | |
| Nagel Stopper | ||||
| 81 | 881766 | 3.30 | 3.93 | |
| Magazin Zsb | ||||
| 82 | 885962 | 12.90 | 15.35 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 875769 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 884340 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 503 | 884337 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 504 | 885244 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 884320 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 602 | 884321 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 603 | 881778 | |||
| O-Ring (I.D.1.8) | ||||
| 604 | 878888 | 1.05 | 1.25 | |
| Ventilkolben (b) Nv65ad2, Nr90aa | ||||
| 605 | 880672 | 32.18 | 38.29 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 606 | 884322 | |||
| Griffband (a) Nv50ae u.a. Alte Art.nr.880349, Nr9 | ||||
| 607 | 881768 | 5.25 | 6.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 608A | 888213 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 609 | 886376 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 610 | 885965 | |||
| O-ring | ||||
| 611 | 883992 | 1.65 | 1.96 | |
| O-ring Nv65ah | ||||
| 612 | 882685 | 1.65 | 1.96 | |
| Zylinder O-ring Bohrung 63.1mm Nt65ma3 | ||||
| 613 | 884339 | 2.10 | 2.50 | |
| O-ring (p-46) H90sc/se | ||||
| 614 | 878716 | 1.65 | 1.96 | |
