Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki NV83A5'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

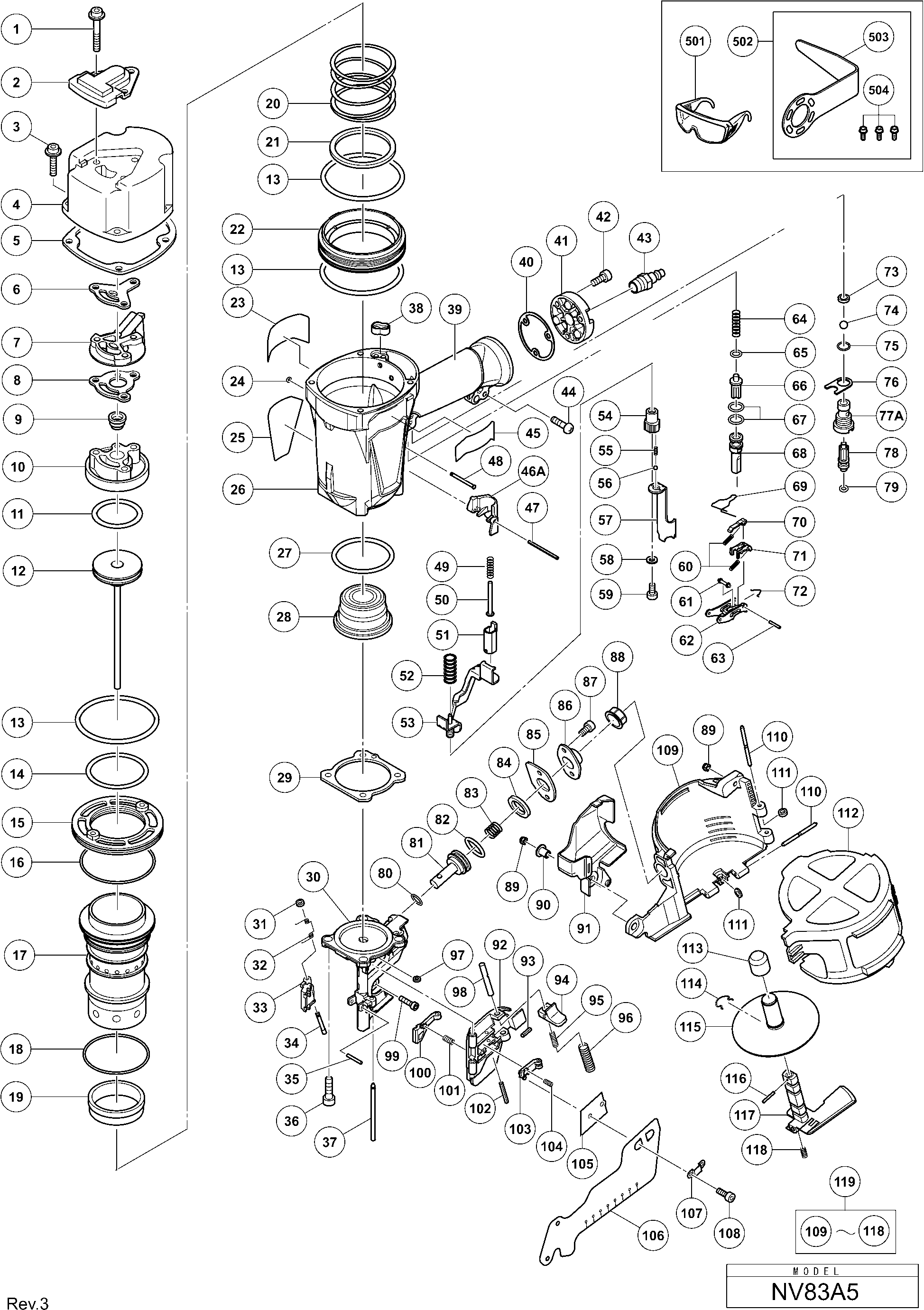

Zeichnungen der Hikoki NV83A5
Teileliste der Hikoki NV83A5
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| HAKEN ASS'Y (ALT 889111) | ||||
| *502A | 889661 | 10.95 | 13.03 | |
| Hex.Socket Hd.bolt M6x45 (mit Flansch) | ||||
| 1 | 883509 | 3.30 | 3.93 | |
| Abdeckplatte | ||||
| 2 | 877330 | 3.90 | 4.64 | |
| HEX.SOCKET HD.BOLT M6X25 W/WASHER | ||||
| 3 | 883507 | 2.46 | 2.93 | |
| Ventildeckel Nr83a | ||||
| 4 | 877324 | 75.76 | 90.16 | |
| Dichtung (b) Nv83a/nr83a | ||||
| 5 | 877325 | 4.50 | 5.36 | |
| Dichtung (f) Nv83a/nr83a | ||||
| 6 | 877329 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 7 | 877328 | |||
| Dichtung Nr83a | ||||
| 8 | 877854 | 2.40 | 2.86 | |
| Abgasventil | ||||
| 9 | 887774 | 3.15 | 3.75 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 9A | 890442 | |||
| Kopfkappe U.dichtung (set) Nv83a Nv65aa u.a. | ||||
| 10 | 877852 | 35.06 | 41.72 | |
| O-ring (1ap-48) Nv83a/nr83a/aa | ||||
| 11 | 877368 | 1.95 | 2.32 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 12 | 888160 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 13 | 889112 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 14 | 877312 | |||
| CILINDER O-RING (I.D 63.1) (OUD 877312) | ||||
| 14A | 890443 | 1.00 | 1.19 | |
| Zylinderplatte Nr83a/aa/nv83a | ||||
| 15 | 877318 | 20.49 | 24.38 | |
| Zylinder O-ring (i.d.69.3) Nv83a | ||||
| 16 | 877313 | 1.95 | 2.32 | |
| Zylinder | ||||
| 17 | 889086 | 35.34 | 42.05 | |
| Zylinder O-ring I.d.69.3) Nv83a | ||||
| 18 | 877314 | 1.95 | 2.32 | |
| Ring | ||||
| 19 | 886483 | 1.65 | 1.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 20 | 877321 | |||
| Ring | ||||
| 21 | 877322 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 22 | 889087 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 23 | 889107 | |||
| O-Ring (Innendurchmesser 1,8) ab 7.2016 für Nor | ||||
| 24 | 883405 | 5.10 | 6.07 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 25 | 889106 | |||
| BODY ASS'Y NEW | ||||
| 26 | 889116 | 43.67 | 51.97 | |
| BODY ASS'Y NEW | ||||
| 26C | 889116 | 43.67 | 51.97 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 27 | 877315 | |||
| CILINDER O-RING (I.D 63.9) (OUD 877315) | ||||
| 27A | 890444 | 1.00 | 1.19 | |
| Puffer Nr83aa2 | ||||
| 28 | 883511 | 14.03 | 16.69 | |
| Dichtung (a) Nv83a/nr83a | ||||
| 29 | 877334 | 2.40 | 2.86 | |
| Nase (alt 888153) | ||||
| 30 | 889224 | 136.13 | 161.99 | |
| Schiebehülsenring Nv83a/nv45ab | ||||
| 31 | 877826 | 2.55 | 3.03 | |
| Schiebefeder Nv83a | ||||
| 32 | 877851 | 3.00 | 3.57 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 33 | 888154 | |||
| Schiebehülse Nv83a/nv45ab | ||||
| 34 | 877825 | 9.60 | 11.42 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 35 | 888162 | |||
| NYLOCK HEX.SOCKET HD.BOLT M8X22 | ||||
| 36 | 883492 | 2.70 | 3.21 | |
| Nagelführwelle Nv65aa u.a. | ||||
| 37 | 887847 | 4.20 | 5.00 | |
| Dichtung (g) Nv83a/nr83a | ||||
| 38 | 877327 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 40 | 889080 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 41 | 889079 | |||
| Inbusschraube M5x18 (10st) | ||||
| 42 | 949658 | 1.80 | 2.14 | |
| Luftstecker Npt 3/8 | ||||
| 43 | 887863 | 2.10 | 2.50 | |
| Kopfschraube M5x25 (10st) | ||||
| 44 | 949243 | 1.35 | 1.61 | |
| Ventilschutz | ||||
| 46A | 889348 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 47 | 887852 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 48 | 889096 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 49 | 889103 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 50 | 889102 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 51 | 889099 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 52 | 884067 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 53 | 889127 | |||
| Justierung | ||||
| 54 | 326799 | 8.40 | 10.00 | |
| AFSTELVEER | ||||
| 55 | 880175 | 1.00 | 1.19 | |
| Stahlkugel D3.175 (10st) (alte Art.nr.939270) Wh1 | ||||
| 56 | 959148 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 57 | 888155 | |||
| Ring | ||||
| 58 | 880081 | 1.04 | 1.23 | |
| Hex. Sockenkopfschraube M6x12 | ||||
| 59 | 888792 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 60 | 889094 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 61 | 889093 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 62 | 889091 | |||
| Rollenstift D2.5 | ||||
| 63 | 887856 | 1.20 | 1.43 | |
| Tauchkolbenfeder N 5008ac2 | ||||
| 64 | 886725 | 1.05 | 1.25 | |
| O-ring (p-4) Cs35b/nr83a | ||||
| 65 | 874436 | 1.05 | 1.25 | |
| Kolben (A) | ||||
| 66 | 884113 | 3.30 | 3.93 | |
| O-Ring (i.d.10.7) | ||||
| 67 | 884112 | 1.65 | 1.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 68 | 889088 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 69 | 889089 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 70 | 889092 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 71 | 889095 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 72 | 889081 | |||
| Ventilpackung | ||||
| 73 | 888151 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 74 | 875645 | |||
| Kugel D7.2 | ||||
| 74A | 890301 | 1.04 | 1.23 | |
| O-ring (s-12) Dv20v1/cs35b/u.a. Vb16y | ||||
| 75 | 875638 | 1.65 | 1.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 76 | 889110 | |||
| Abzugventil Buchse (alt 889097) | ||||
| 77A | 889225 | 5.85 | 6.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 78 | 889098 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 79 | 887840 | |||
| O-Ring (i.d 2,8) | ||||
| 79A | 890032 | 1.04 | 1.23 | |
| O-ring (1p-9) Dh20v | ||||
| 80 | 872645 | 1.65 | 1.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 81 | 887849 | |||
| O-ring (p-22) Dh24pb/pd/nv83a Dh20pb | ||||
| 82 | 876796 | 1.05 | 1.25 | |
| Schiebefeder Nv83a | ||||
| 83 | 877144 | 1.65 | 1.96 | |
| Dämpfer Nv83a | ||||
| 84 | 877711 | 1.95 | 2.32 | |
| Zuführkolbendeckel (a) Nv65aa u.a | ||||
| 85 | 877827 | 1.65 | 1.96 | |
| Abdeckung Nv83a | ||||
| 86 | 877713 | 2.55 | 3.03 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 87 | 888169 | |||
| Magazinhülse Nv83a | ||||
| 88 | 878305 | 1.04 | 1.23 | |
| Nylonmutter M5 Nv83a/nr83a, Nr90aa | ||||
| 89 | 877371 | 1.05 | 1.25 | |
| Huelse (1) | ||||
| 90 | 882907 | 3.30 | 3.93 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 91 | 888157 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 92 | 887844 | |||
| Rollstift D3x10 (10 Stück) | ||||
| 93 | 887458 | 1.20 | 1.43 | |
| Führungsarretierung Nv45ab2 | ||||
| 94 | 326774 | 7.05 | 8.39 | |
| Feder (1) | ||||
| 95 | 877372 | 2.40 | 2.86 | |
| Feder (1) | ||||
| 96 | 878425 | 2.40 | 2.86 | |
| Sicherungsring Nv50ag | ||||
| 97 | 880319 | 1.65 | 1.96 | |
| Arretierhülse Nv83a/nv45ab | ||||
| 98 | 877820 | 3.30 | 3.93 | |
| Inbusschraube M5x20 (10st) For Europe | ||||
| 99 | 949757 | 3.00 | 3.57 | |
| Zwischennagelstopper Nv83a | ||||
| 100 | 878401 | 22.83 | 27.16 | |
| Zwischenstopfeder Nv83a | ||||
| 101 | 877468 | 1.05 | 1.25 | |
| ROLL PIN D3X28 NEW | ||||
| 102 | 887846 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 103 | 887845 | |||
| Hauptstopfeder Nv45ab/nv83a | ||||
| 104 | 876681 | 1.65 | 1.96 | |
| Nagelführungsabdeckung Nv83a | ||||
| 105 | 877469 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 106 | 888161 | |||
| Platte (1) | ||||
| 107 | 884022 | 1.65 | 1.96 | |
| NYLOCK HEX.SOCKET HD.SCHRAUBE M4X8 | ||||
| 108 | 878614 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 109 | 887855 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 110 | 883111 | |||
| PIN (OLD 883111) | ||||
| 110A | 890478 | 1.38 | 1.64 | |
| Schiebehülsenring Nv83a/nv45ab | ||||
| 111 | 877826 | 2.55 | 3.03 | |
| Magazinabdeckung | ||||
| 112 | 884034 | 12.90 | 15.35 | |
| Haltekappe Nv83a2 | ||||
| 113 | 884038 | 1.65 | 1.96 | |
| Sperrfeder Nv83a2 | ||||
| 114 | 884037 | 3.30 | 3.93 | |
| Nagelhalter (a) | ||||
| 115 | 888107 | 3.00 | 3.57 | |
| Rollenstift D2.5 | ||||
| 116 | 887856 | 1.20 | 1.43 | |
| Halterschaft für Nv83a2 | ||||
| 117 | 884079 | 4.35 | 5.18 | |
| Feder (1) | ||||
| 118 | 881826 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 119 | 887853 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 875769 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 889111 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 503 | 889078 | |||
| HAKEN (ALT 889078) | ||||
| 503A | 889663 | 9.30 | 11.07 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 504 | 306017 | |||
| Hd. Schraube M5x16 (mit Ring) | ||||
| 504A | 880219 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 505 | 890658 | |||
| Griffband (a) Nv50ae u.a. Alte Art.nr.880349, Nr9 | ||||
| 601 | 881768 | 5.25 | 6.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 602 | 888213 | |||
