Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki TCG27EAS'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

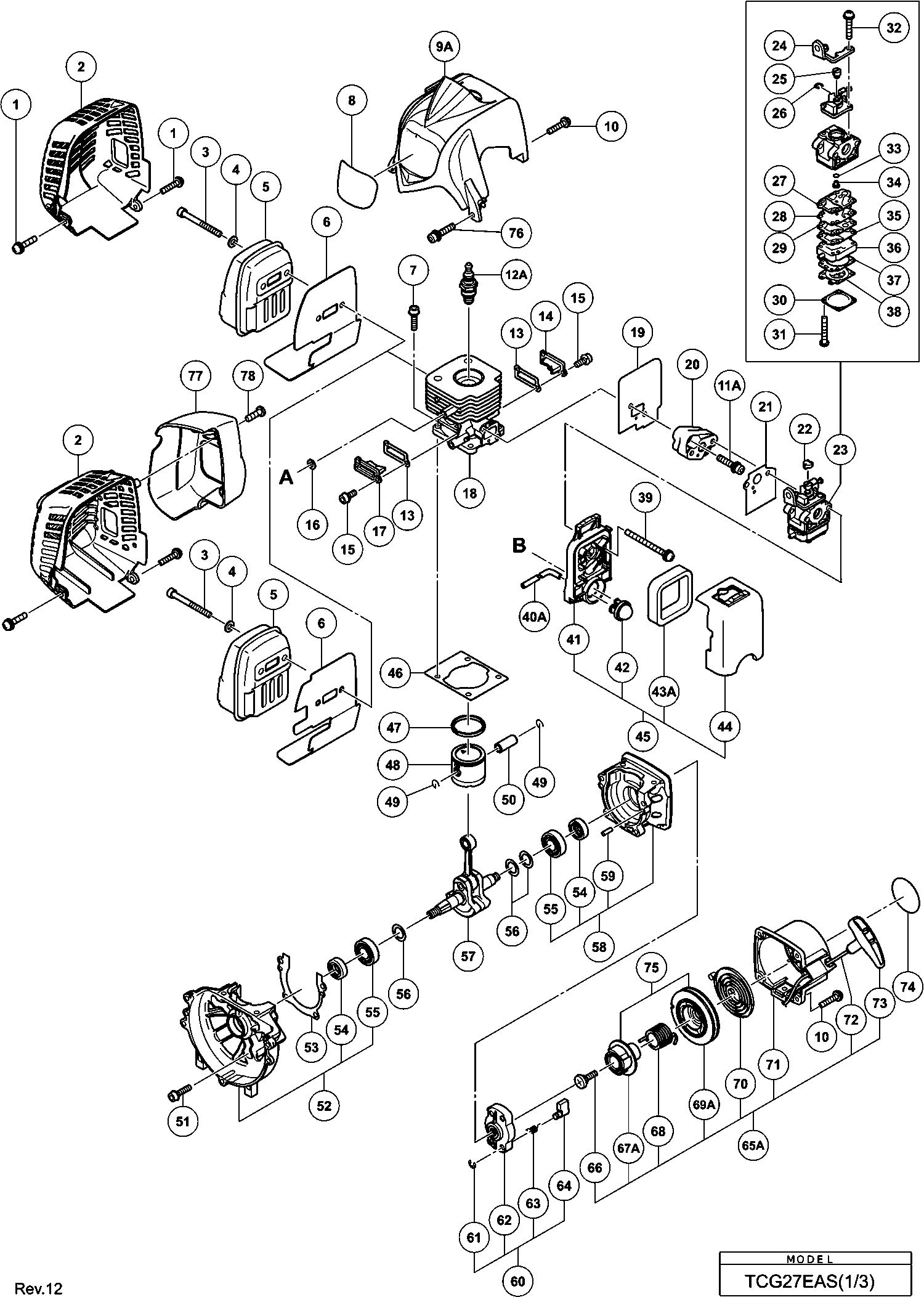

Zeichnungen der Hikoki TCG27EAS
Teileliste der Hikoki TCG27EAS
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 1 | 887021 | |||
| Schalldämpferabdeckung seit 11 2013 (alt 6698494) | ||||
| 2 | 6600336 | 6.45 | 7.68 | |
| Schalldämpferabdeckung | ||||
| 2 | 6698493 | 4.20 | 5.00 | |
| Hex. Steckschlüssel Hd. Schraube M6x65 | ||||
| 3 | 6698384 | 1.05 | 1.25 | |
| Unterlegscheibe M6 (10st), C 8fshe, C8fse, Cg18dl | ||||
| 4 | 949432 | 1.05 | 1.25 | |
| Auspuff | ||||
| 5 | 6698477 | 11.85 | 14.10 | |
| Auspuff (b) | ||||
| 5 | 6600461 | 7.50 | 8.92 | |
| HITZESCHILD | ||||
| 6 | 6600324 | 1.35 | 1.61 | |
| Hex. Bolzen M5 | ||||
| 7 | 6696958 | 2.10 | 2.50 | |
| Tanaka Schild | ||||
| 8 | 6696339 | 1.20 | 1.43 | |
| Zylinderabdeckung | ||||
| 9A | 6697921 | 6.10 | 7.26 | |
| Kopfschraube M4x20 M.u-scheibe | ||||
| 10 | 307606 | 1.05 | 1.25 | |
| Dichtungsschloss Sechskant-Schaftschraube M5x25 (m | ||||
| 11A | 6698844 | 1.20 | 1.43 | |
| Zündkerze Bmr7a | ||||
| 12A | 6699316 | 8.91 | 10.61 | |
| Zündkerze (alt 6685052) | ||||
| 12A | 6699322 | 2.48 | 2.95 | |
| Abdeckungsdichtung | ||||
| 13 | 6697684 | 1.04 | 1.23 | |
| Auspuffgas Ventildeckel (a) | ||||
| 14 | 6698484 | 2.10 | 2.50 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 15 | 6698385 | |||
| Unterlegscheibe Cg24ekb | ||||
| 16 | 6684600 | 2.15 | 2.56 | |
| Auspuffgas Ventildeckel (b) | ||||
| 17 | 6698485 | 2.10 | 2.50 | |
| Zylinder | ||||
| 18 | 6698480 | 45.65 | 54.32 | |
| Dichtung | ||||
| 19 | 6698473 | 1.05 | 1.25 | |
| Vergaser Isolator | ||||
| 20 | 6698387 | 3.15 | 3.75 | |
| Vergaserdichtung | ||||
| 21 | 6698405 | 2.10 | 2.50 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 22 | 6684628 | |||
| Vergaser Ass'y Inklusive.21-36 | ||||
| 23 | 6698489 | 58.93 | 70.12 | |
| Kabelverstellhalter | ||||
| 24 | 6699287 | 4.13 | 4.91 | |
| Drehgelenk | ||||
| 25 | 6696830 | 4.45 | 5.30 | |
| Anschlagring Cg24ekb alte Art.nr. 489-25100-20 | ||||
| 26 | 6684696 | 2.15 | 2.56 | |
| Pumpendichtung Cg24ekb alte Art.nr. 577-25292-20 | ||||
| 27 | 6684692 | 29.19 | 34.73 | |
| Membranabdeckung Cg24ekb alte Art.nr.576-25100-20 | ||||
| 28 | 6684693 | 8.58 | 10.20 | |
| Pumpenplatte alte Art.nr.523-25100-20 | ||||
| 29 | 6691242 | 2.31 | 2.75 | |
| Membranabdeckung | ||||
| 30 | 6685222 | 4.45 | 5.30 | |
| Schrauben Set alte Art.nr.548-25101-20 | ||||
| 31 | 6691312 | 1.15 | 1.37 | |
| Stellschraube M3x12 | ||||
| 32 | 6696829 | 1.04 | 1.23 | |
| O-RING (ALT 550-25100-20) | ||||
| 33 | 6684695 | 4.29 | 5.10 | |
| Schaltplatte alte Art.nr.522-25100-20 | ||||
| 35 | 6691234 | 3.30 | 3.93 | |
| Pumpenkörper | ||||
| 36 | 6696828 | 13.36 | 15.90 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 37 | 6685220 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 38 | 6684690 | |||
| Kopfschraube M5x60 M.u-scheibe (schwarz) | ||||
| 39 | 307224 | 1.05 | 1.25 | |
| Kraftstoffleitung | ||||
| 40A | 6698720 | 3.45 | 4.11 | |
| Hauptpumpe | ||||
| 42 | 6685139 | 5.94 | 7.07 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 43A | 6600704 | |||
| Luftfilter Zusammenstellung | ||||
| 45 | 6696549 | 9.13 | 10.86 | |
| Zylinderpackung | ||||
| 46 | 6698366 | 1.05 | 1.25 | |
| Kolbenring alte Art.nr. 041-01700-20 | ||||
| 47 | 6686121 | 4.45 | 5.30 | |
| Kolben | ||||
| 48 | 6698483 | 8.70 | 10.35 | |
| Kolbenstift Cg24ekb | ||||
| 49 | 6684590 | 2.15 | 2.56 | |
| Kolbenstift Cg24ekb | ||||
| 50 | 6684591 | 4.29 | 5.10 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 51 | 6698386 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 52 | 6698370 | |||
| Kurbelgehäuseverpackung | ||||
| 53 | 6697688 | 1.04 | 1.23 | |
| Öldichtung Cg24ekb | ||||
| 54 | 6684607 | 4.29 | 5.10 | |
| Kugellager Cg24ekb | ||||
| 55 | 6684608 | 3.80 | 4.52 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 56 | 6698490 | |||
| Kurbelwelle | ||||
| 57 | 6698488 | 55.14 | 65.61 | |
| Kurbelgehäuse Ass'y (a) | ||||
| 58 | 6698369 | 13.35 | 15.89 | |
| Schlagbolzen 4x12 | ||||
| 59 | 6696947 | 1.05 | 1.25 | |
| Starterscheibe Cg24ekb alte Art.nr. 798-0651h-90 | ||||
| 60 | 6684681 | 13.20 | 15.71 | |
| D4e Sicherungsring (alt 993-55040-001) | ||||
| 61 | 6685101 | 1.15 | 1.37 | |
| Feder f. Startersperre Cg24ekb | ||||
| 63 | 6684684 | 4.29 | 5.10 | |
| Startersperre Cg24ekb alte Art.nr.788-0651h-20 | ||||
| 64 | 6684685 | 4.29 | 5.10 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 65A | 6699995 | |||
| Einstellschraube (alte 839-03045-20) | ||||
| 66 | 6684679 | 2.15 | 2.56 | |
| NOCKENPLATTE | ||||
| 67A | 6699996 | 2.55 | 3.03 | |
| Dämpfungsfeder Cg24ekb alte Art.nr. 758-0651h-20 | ||||
| 68 | 6684677 | 8.58 | 10.20 | |
| Starter Seilrolle | ||||
| 69A | 6699997 | 8.41 | 10.01 | |
| Rückholfeder Cg24ekb alte Art.nr. 783-0720f-20 Ti | ||||
| 70 | 6684675 | 11.55 | 13.74 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 71 | 6684673 | |||
| Starterkabel Cg24ekb alte Art.nr. 783-0720f-20 Fo | ||||
| 72 | 6684674 | 4.29 | 5.10 | |
| Startergriff Cg24ekb alte Art.nr. 785-03045-20 Fo | ||||
| 73 | 6684680 | 2.15 | 2.56 | |
| Nockenplatte Ass'y | ||||
| 75 | 6699691 | 6.10 | 7.26 | |
| Sechskant-Schraube M5x30 mit Dichtungssperre | ||||
| 76 | 6698950 | 1.20 | 1.43 | |
| Schalldämpfer Rückabdeckung | ||||
| 77 | 6600335 | 8.55 | 10.17 | |
| Gewindeschneidschraube D4 seit 11 2013 | ||||
| 78 | 6600332 | 1.04 | 1.23 | |
| Schneidschraube D4x16 Mit Flansch (schwarz), Cm9b | ||||
| 91 | 305812 | 1.04 | 1.23 | |
| Griff (b) | ||||
| 92 | 6696942 | 5.01 | 5.96 | |
| Ballengriff | ||||
| 92 | 6696487 | 3.45 | 4.11 | |
| Rasthebel | ||||
| 93 | 6696490 | 1.04 | 1.23 | |
| Hebel (1) | ||||
| 94 | 6696488 | 1.04 | 1.23 | |
| Feder | ||||
| 95 | 6696489 | 1.04 | 1.23 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 96A | 6601275 | |||
| Stoppschalterleine | ||||
| 97 | 6696592 | 2.10 | 2.50 | |
| Stoppschalterleine | ||||
| 97 | 6696491 | 1.80 | 2.14 | |
| Schutzrohr | ||||
| 98 | 6696594 | 2.10 | 2.50 | |
| Schutzrohr | ||||
| 98 | 6696967 | 1.05 | 1.25 | |
| Drosseldraht Comp. | ||||
| 99 | 6696593 | 5.10 | 6.07 | |
| Drosseldraht Comp. | ||||
| 99 | 6696560 | 4.18 | 4.97 | |
| Griff (a) | ||||
| 100 | 6696941 | 5.01 | 5.96 | |
| Sechskantbolzen Cg24ekb alte Art.nr. 994-61050-12 | ||||
| 101 | 6684667 | 2.15 | 2.56 | |
| Sechskantbolzen 5x22/s alte Art.nr. 994-61050-224 | ||||
| 102 | 6695492 | 1.15 | 1.37 | |
| Antivibrationsgummi (a) | ||||
| 103 | 6696963 | 3.33 | 3.96 | |
| Rohrhalter (a) | ||||
| 104 | 6698643 | 2.10 | 2.50 | |
| Rohrhalter (b) | ||||
| 106 | 6698644 | 2.10 | 2.50 | |
| Antivibrationsgummi (b) | ||||
| 107 | 6696964 | 3.33 | 3.96 | |
| Sicherungsring D12 (10st), G23ss | ||||
| 108 | 939542 | 1.50 | 1.78 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 109A | 6697922 | |||
| KUPPLUNGSWELLE | ||||
| 110B | 6699400 | 8.85 | 10.53 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 111 | 6696469 | |||
| Ring | ||||
| 112 | 6684648 | 2.15 | 2.56 | |
| Kupplungsplatte (a) | ||||
| 113 | 6696546 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 114 | 6696948 | |||
| Scheibe (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb | ||||
| 115 | 6696547 | 1.05 | 1.25 | |
| Mutter | ||||
| 116 | 6685337 | 1.05 | 1.25 | |
| Bolzenscheibe H65sd2 | ||||
| 117 | 323212 | 1.05 | 1.25 | |
| Hex. Inbusschraube M4x18 (mit Unterlegscheiben) | ||||
| 118 | 6698388 | 1.05 | 1.25 | |
| Zündspule | ||||
| 119 | 6698492 | 22.83 | 27.16 | |
| Kabel | ||||
| 120 | 6698495 | 2.10 | 2.50 | |
| Erdkabel | ||||
| 123 | 6696545 | 1.05 | 1.25 | |
| Magneto Rotor | ||||
| 124 | 6698396 | 8.70 | 10.35 | |
| Distanzring (1) | ||||
| 125 | 6698496 | 1.05 | 1.25 | |
| Kraftstoffleitung | ||||
| 126A | 6698716 | 3.45 | 4.11 | |
| Kraftstoffleitung L70 | ||||
| 127A | 6699014 | 1.65 | 1.96 | |
| Rückkehr Dichtung (alt 6684627) | ||||
| 128A | 6697846 | 1.04 | 1.23 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 129 | 6698402 | |||
| Behalter | ||||
| 131A | 6600317 | 7.95 | 9.46 | |
| Tank (c) | ||||
| 131B | 6600354 | 3.45 | 4.11 | |
| Pumpenfilter | ||||
| 132A | 6600351 | 2.70 | 3.21 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 133 | 6696949 | |||
| Stand alte Art.nr.940-07350-20 | ||||
| 134 | 6694787 | 3.30 | 3.93 | |
| Flanschschraube | ||||
| 135 | 6696557 | 1.05 | 1.25 | |
| Bolzen (mit Flansch) L27.8 | ||||
| 136A | 6698991 | 1.20 | 1.43 | |
| Gewindeschneider (w/flansch) D4x30 für Europa (s) | ||||
| 151 | 323837 | 1.68 | 1.99 | |
| Maschinenschraube M5x30 (schwarz) | ||||
| 152 | 323041 | 1.05 | 1.25 | |
| GRIFF re | ||||
| 153 | 6696585 | 6.45 | 7.68 | |
| GRIFF re | ||||
| 153A | 6698637 | 19.11 | 22.74 | |
| Griff (b) | ||||
| 154 | 6696590 | 3.13 | 3.72 | |
| Griff (b) | ||||
| 154 | 6696591 | 3.13 | 3.72 | |
| Griff (a) | ||||
| 155 | 6696588 | 2.10 | 2.50 | |
| Griff (a) | ||||
| 155 | 6696589 | 2.10 | 2.50 | |
| Mutter M5 (schwarz) C13u/m8v/m12v | ||||
| 156 | 302012 | 1.05 | 1.25 | |
| Handschutzhalter (a) | ||||
| 157 | 6696972 | 1.20 | 1.43 | |
| Bolzen (schwarz) M6 | ||||
| 158 | 6696974 | 1.68 | 1.99 | |
| Barriere | ||||
| 159 | 6696973 | 3.33 | 3.96 | |
| Schleifenschlüssel | ||||
| 160 | 6696975 | 8.98 | 10.68 | |
| Mutter M6 (10st) Cg18dl For Europe (sl),usa,can | ||||
| 161 | 949556 | 1.05 | 1.25 | |
| Griffhalter (b) (alt 6696577) | ||||
| 162A | 6600501 | 7.20 | 8.57 | |
| Handhalter (c) | ||||
| 163 | 6696578 | 2.10 | 2.50 | |
| HEX. LOCHKNOPFSCHRAUBE 6X25S (ALT 994-81060-254) | ||||
| 164 | 6684714 | 2.15 | 2.56 | |
| Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl | ||||
| 165 | 6684709 | 2.15 | 2.56 | |
| Griffhalter (a) (alt 6696576) | ||||
| 166A | 6600500 | 4.20 | 5.00 | |
| GRIFF li | ||||
| 167 | 6696595 | 13.26 | 15.78 | |
| GRIFF li | ||||
| 167A | 6698638 | 22.83 | 27.16 | |
| Getriebegehaeuse | ||||
| 168 | 6696976 | 88.39 | 105.18 | |
| Getriebegehaeuse | ||||
| 168A | 6699402 | 50.33 | 59.89 | |
| Bolzen (schwarz) M6 | ||||
| 169 | 6696974 | 1.68 | 1.99 | |
| Fräserhalter (a) | ||||
| 176 | 6696977 | 13.33 | 15.86 | |
| Fräserhalter (b) | ||||
| 177 | 6698659 | 13.04 | 15.51 | |
| NUT COVER | ||||
| 178A | 6699188 | 6.60 | 7.85 | |
| U-Mutter (linke Hand) M10 für Irl | ||||
| 179A | 335759 | 1.04 | 1.23 | |
| Schraube 5x12ws alte Art.nr. 994-16050-121 | ||||
| 180 | 6695414 | 1.15 | 1.37 | |
| Inbusschraube M5x30 (10 Stücke) | ||||
| 181 | 949664 | 3.75 | 4.46 | |
| Abdeckhaube For Europe | ||||
| 186 | 6696494 | 1.80 | 2.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 187 | 6696454 | |||
| Abdeckungskompl. M/ Welle M10x.125 Links | ||||
| 188 | 6698794 | 9.30 | 11.07 | |
| Schraube, nicht rost. Stahl | ||||
| 190 | 6698795 | 1.35 | 1.61 | |
| Rolle | ||||
| 191 | 6698796 | 2.40 | 2.86 | |
| Rückholfeder | ||||
| 192 | 6698797 | 1.05 | 1.25 | |
| Knopf (1) | ||||
| 193 | 6698798 | 1.20 | 1.43 | |
| Kabelführung | ||||
| 194 | 6698799 | 1.20 | 1.43 | |
| Gehäuse (b) Dh40sr | ||||
| 195 | 6698800 | 6.60 | 7.85 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 196 | 6696980 | |||
| Halter für Sicherheitsabdeckung | ||||
| 197 | 6696951 | 3.33 | 3.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 198 | 6696950 | |||
| Schneidschraube Cg24ekd | ||||
| 199 | 6684751 | 2.15 | 2.56 | |
| Messer Cg24ekd For Irl | ||||
| 200 | 6684750 | 4.29 | 5.10 | |
| Inbusschraube M6x20 For Usa | ||||
| 201 | 6685064 | 1.15 | 1.37 | |
| Federscheibe M6 (10st), C8fshe, C8fse, Cg18dal, C | ||||
| 202 | 949455 | 1.05 | 1.25 | |
| Abdeckungswinkel Nicht für Europa | ||||
| 203 | 6696978 | 2.10 | 2.50 | |
| Vorsicht Markierung | ||||
| 205 | 6684959 | 2.10 | 2.50 | |
| Füllstandsmarkierung Cg24ekb | ||||
| 206 | 6684852 | 2.15 | 2.56 | |
| Füllstandsmarkierung Cg24ekb | ||||
| 207 | 6684851 | 2.15 | 2.56 | |
| Hauptrohr Comp. (alt 6696483) | ||||
| 208 | 6696558 | 17.69 | 21.05 | |
| Antriebswelle (alt 6696484) | ||||
| 209 | 6698514 | 15.60 | 18.56 | |
| Aufhänger | ||||
| 210A | 6600504 | 1.20 | 1.43 | |
| Kappe (a) | ||||
| 211 | 6698515 | 2.10 | 2.50 | |
| Schutz (1) | ||||
| 212 | 6696981 | 7.35 | 8.75 | |
| Bolzenscheibe M4 (schwarz) für 220v-240v | ||||
| 213 | 323210 | 1.05 | 1.25 | |
| Ring | ||||
| 214 | 6685068 | 1.15 | 1.37 | |
| Mutter M4 (10 Stück) | ||||
| 215 | 949554 | 1.05 | 1.25 | |
| Messer | ||||
| 216 | 6696584 | 2.10 | 2.50 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 217A | 6698931 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 217B | 6600358 | |||
| HEX. LOCHKNOPFSCHRAUBE 6X25S (ALT 994-81060-254) | ||||
| 218 | 6684714 | 2.15 | 2.56 | |
| Abdeckung Halterung Neu OCT | ||||
| 219 | 6699011 | 1.65 | 1.96 | |
| ABDECKUNG ASS'Y | ||||
| 220 | 6697880 | 17.88 | 21.27 | |
| ABDECKHALTER | ||||
| 221 | 6698813 | 2.10 | 2.50 | |
| Sicherheitsabdeckung, 24 Dia For Aus (sl) | ||||
| 222 | 6690272 | 13.20 | 15.71 | |
| Messer For Aus (sl) | ||||
| 223 | 6693388 | 6.28 | 7.47 | |
| Schneidschraube Cg24ekb, Cg18dal, Cg18dl For Aus | ||||
| 224 | 6684753 | 2.15 | 2.56 | |
| Griffhalter-Set (a+b) (alt 6696576+6696577) | ||||
| 240 | 6600499 | 10.65 | 12.67 | |
| Kopfschraube M5x10 (10st), G23ss For Irl | ||||
| 241 | 949236 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 6684764 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 6696596 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 503 | 944458 | |||
| Messer Abdeckung For (s) | ||||
| 504B | 6684768 | 2.15 | 2.56 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 505 | 875769 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 506A | 6601420 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 507 | 6698711 | |||
