Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki TCS40EA'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

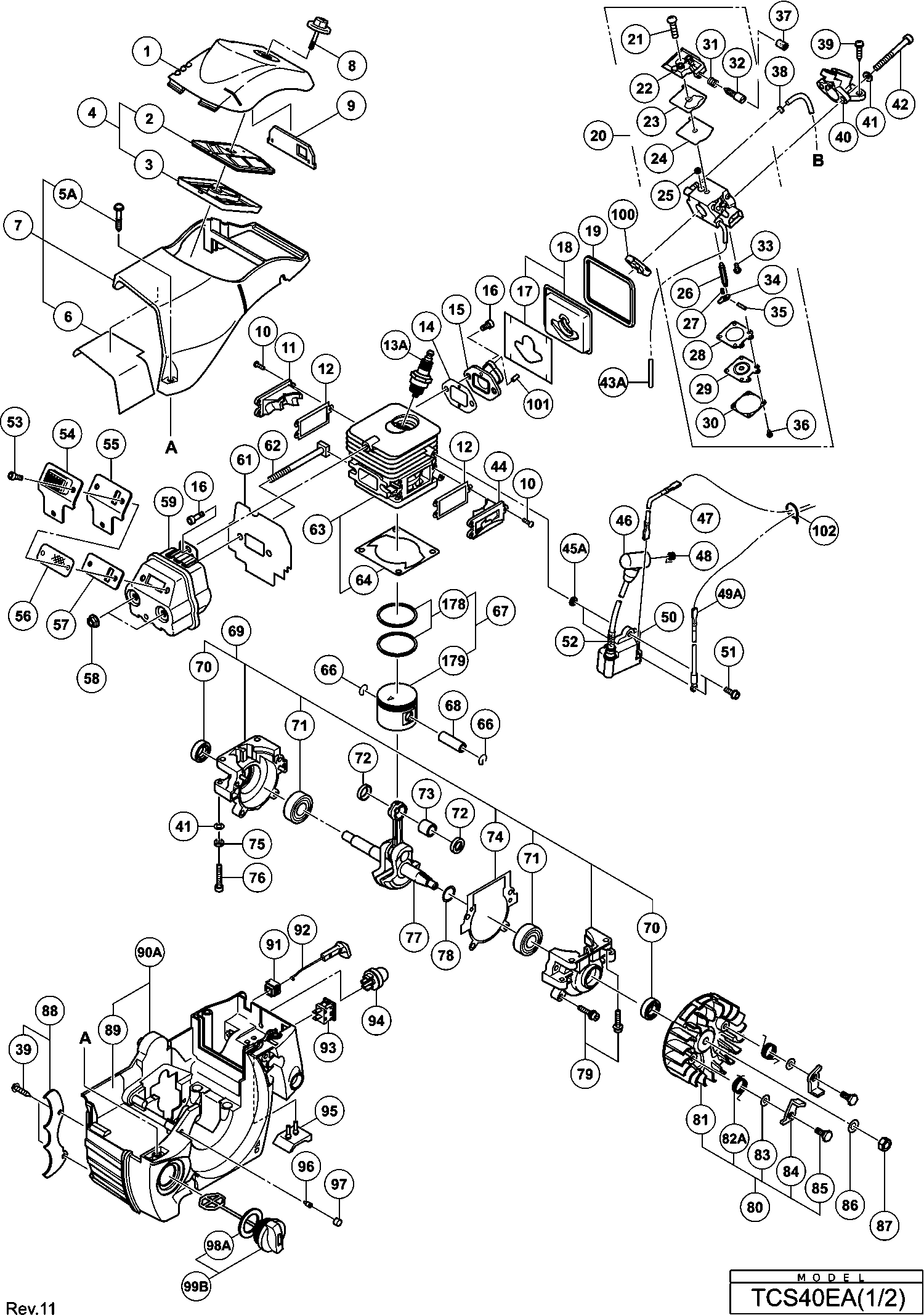

Zeichnungen der Hikoki TCS40EA
Teileliste der Hikoki TCS40EA
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *501 | 6685439 | |||
| Filterabdeckung | ||||
| 1 | 6698424 | 4.20 | 5.00 | |
| Luftfilterelement (b) | ||||
| 2 | 6696908 | 3.15 | 3.75 | |
| Luftfilterelement (a) | ||||
| 3 | 6696907 | 2.10 | 2.50 | |
| Filter Element | ||||
| 4 | 6696891 | 7.95 | 9.46 | |
| Abdeckungsset Bolzen (alt 6696903) | ||||
| 5A | 6699946 | 1.04 | 1.23 | |
| Aluminiumband (A) | ||||
| 6 | 6698520 | 2.10 | 2.50 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 7 | 6698462 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 8 | 6698425 | |||
| Schließklappenplatte | ||||
| 9 | 6696904 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 10 | 6696835 | |||
| Auspuffgas Ventildeckel (b) | ||||
| 11 | 6698407 | 3.15 | 3.75 | |
| Abdeckungsdichtung | ||||
| 12 | 6696852 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 13A | 6699320 | |||
| Dichtung | ||||
| 14 | 6696895 | 1.05 | 1.25 | |
| Ansaugstutzen (ALT 6698419) | ||||
| 15A | 6601577 | 3.00 | 3.57 | |
| Sechskantsteckdose Hd. Schraube M5x12 (Vorbeschich | ||||
| 16 | 6696836 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 17 | 6698524 | |||
| Vergaser Isolator | ||||
| 18 | 6698461 | 4.20 | 5.00 | |
| Vergaser Isolator Gummi | ||||
| 19 | 6696896 | 1.05 | 1.25 | |
| Vergaser Ass'y Inklusive.21-36 | ||||
| 20 | 6698433 | 104.50 | 124.36 | |
| Schraube | ||||
| 21 | 6685210 | 1.15 | 1.37 | |
| Pumpendichtung | ||||
| 23 | 6685212 | 2.31 | 2.75 | |
| Pumpen Membrane | ||||
| 24 | 6685213 | 4.45 | 5.30 | |
| Schutzsieb Cg24ekb | ||||
| 25 | 6684700 | 4.29 | 5.10 | |
| Nadelventil alte Art.nr. 603-25012-20 | ||||
| 26 | 6685215 | 5.28 | 6.28 | |
| Ventilfeder | ||||
| 27 | 6690873 | 4.45 | 5.30 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 28 | 6685220 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 29 | 6684690 | |||
| Membranabdeckung | ||||
| 30 | 6685222 | 4.45 | 5.30 | |
| Leerlauf Justierfede | ||||
| 31 | 6690766 | 2.31 | 2.75 | |
| Justierschraube | ||||
| 32 | 6685298 | 2.31 | 2.75 | |
| Gelenkwellenset | ||||
| 33 | 6685218 | 2.31 | 2.75 | |
| Kontrollhebel | ||||
| 34 | 6685217 | 3.30 | 3.93 | |
| Gelenkwelle | ||||
| 35 | 6685219 | 1.15 | 1.37 | |
| Schraube | ||||
| 36 | 6685223 | 1.15 | 1.37 | |
| Leerlaufschwamm | ||||
| 37 | 6685224 | 1.15 | 1.37 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 38 | 6685311 | |||
| Schneidschraube D5x20 M.flansch H41mb | ||||
| 39 | 302089 | 1.05 | 1.25 | |
| Reiniger Unterstützung | ||||
| 40 | 6698427 | 1.05 | 1.25 | |
| Ring | ||||
| 41 | 6685408 | 1.05 | 1.25 | |
| Ansatzbolzen M5x45 | ||||
| 42 | 6696317 | 1.20 | 1.43 | |
| Kraftstoffleitung | ||||
| 43A | 6698721 | 9.75 | 11.60 | |
| Auspuffgas Ventildeckel (a) | ||||
| 44 | 6698406 | 3.15 | 3.75 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 45A | 6698700 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 46 | 6698435 | |||
| Kabel (c) | ||||
| 47 | 6696840 | 2.10 | 2.50 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 48 | 6698436 | |||
| Kabel (b) | ||||
| 49A | 6698974 | 1.20 | 1.43 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 50 | 6696841 | |||
| Abzweigdosen Bolzen | ||||
| 51 | 6696326 | 1.20 | 1.43 | |
| Kabelisolationsschlauch | ||||
| 52 | 6698457 | 1.05 | 1.25 | |
| Inbusschraube M4x10 (10st) Till 12.2017 | ||||
| 53 | 949812 | 2.40 | 2.86 | |
| Schalldämpferschutz | ||||
| 54 | 6698458 | 1.05 | 1.25 | |
| Schalldämpfer Schutz Verpackung | ||||
| 55 | 6698459 | 1.05 | 1.25 | |
| Auslassgitter | ||||
| 56 | 6696874 | 1.05 | 1.25 | |
| Abgasplatte | ||||
| 57 | 6698460 | 1.05 | 1.25 | |
| Mutter M6 | ||||
| 58 | 329934 | 1.73 | 2.05 | |
| Auspuff | ||||
| 59 | 6698410 | 30.53 | 36.32 | |
| Auspuffpackung | ||||
| 61 | 6698412 | 4.20 | 5.00 | |
| Quadratischer Kopfschraube M6 | ||||
| 62 | 6698437 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 63 | 6698430 | |||
| Zylinderpackung | ||||
| 64 | 6696864 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 66 | 6696854 | |||
| Kolben | ||||
| 67 | 6698526 | 30.45 | 36.24 | |
| Kolbenstift | ||||
| 68 | 6696855 | 2.10 | 2.50 | |
| Kurbelgehäuse Satz | ||||
| 69 | 6698441 | 34.18 | 40.67 | |
| Öldichtung Cg24ekb | ||||
| 70 | 6684607 | 4.29 | 5.10 | |
| Kugellager | ||||
| 71 | 6685328 | 3.00 | 3.57 | |
| Kolbenbolzenschelle | ||||
| 72 | 6696856 | 2.10 | 2.50 | |
| Nadellager | ||||
| 73 | 6698445 | 5.10 | 6.07 | |
| Kurbelgehäuseverpackung | ||||
| 74 | 6696863 | 1.05 | 1.25 | |
| Federscheibe M5 (10st), C8fshe, C8fse | ||||
| 75 | 949454 | 1.04 | 1.23 | |
| Imbussbolzen | ||||
| 76 | 6685412 | 1.05 | 1.25 | |
| Kurbelwelle | ||||
| 77 | 6696853 | 45.65 | 54.32 | |
| Shim T 0.2 | ||||
| 78 | 6696865 | 1.05 | 1.25 | |
| Shim T 0.3 | ||||
| 78 | 6696866 | 1.05 | 1.25 | |
| Shim T 0.4 | ||||
| 78 | 6696867 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 79 | 305583 | |||
| Magneto Unterassemblage | ||||
| 80 | 6698414 | 19.11 | 22.74 | |
| Magneto Rotor | ||||
| 81 | 6698415 | 15.68 | 18.65 | |
| Starterklau Feder (b) | ||||
| 82A | 6699405 | 1.05 | 1.25 | |
| Unterlegscheibe 0.8 | ||||
| 83 | 6696857 | 1.05 | 1.25 | |
| Starterklinke | ||||
| 84 | 6696877 | 2.10 | 2.50 | |
| Bolzen | ||||
| 85 | 6696878 | 1.05 | 1.25 | |
| Bolzen Unterlegscheibe D7 | ||||
| 86 | 6696880 | 1.05 | 1.25 | |
| Mutter | ||||
| 87 | 6696879 | 1.05 | 1.25 | |
| Bolzen | ||||
| 88 | 6696329 | 10.20 | 12.14 | |
| Aluminiumband | ||||
| 89 | 6698523 | 2.10 | 2.50 | |
| Motorgehäuse | ||||
| 90A | 6699012 | 22.55 | 26.83 | |
| Gummi f.drosselgestell | ||||
| 91 | 6685369 | 1.05 | 1.25 | |
| Drosselknopf | ||||
| 92 | 6698463 | 1.05 | 1.25 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 93A | 6601275 | |||
| Hauptpumpe | ||||
| 94 | 6685139 | 5.94 | 7.07 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 95 | 6696870 | |||
| Entlüftungsventil | ||||
| 96 | 6685370 | 2.10 | 2.50 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 97 | 6685371 | |||
| Tankkappen Verpackung | ||||
| 98A | 6685179 | 1.15 | 1.37 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 99A | 6698854 | |||
| Komplette Tankkappe | ||||
| 99B | 6698358 | 4.20 | 5.00 | |
| Ansaugkrümmer Includ.98a Till 8.2012 | ||||
| 100 | 6685202 | 3.30 | 3.93 | |
| Impulsführung (alt 6696842) | ||||
| 101A | 6699673 | 1.04 | 1.23 | |
| WIRE BAND | ||||
| 102 | 6696839 | 1.08 | 1.29 | |
| Federhalter | ||||
| 113 | 6698409 | 2.10 | 2.50 | |
| Flansch-Tapschraube D6 | ||||
| 114 | 6696872 | 1.05 | 1.25 | |
| Anti-Vibrationsfeder | ||||
| 115 | 6698408 | 2.10 | 2.50 | |
| Vordämpfer | ||||
| 116 | 6696873 | 1.05 | 1.25 | |
| Pumpenfilter | ||||
| 117A | 6600351 | 2.70 | 3.21 | |
| Rückkehr Dichtung (alt 6684627) | ||||
| 118A | 6697846 | 1.04 | 1.23 | |
| Kraftstoffleitung L70 | ||||
| 119A | 6699014 | 1.65 | 1.96 | |
| innerer Tankdeckel | ||||
| 120A | 6685351 | 4.50 | 5.36 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 123A | 6698931 | |||
| Kraftstoffleitung | ||||
| 124A | 6698718 | 9.75 | 11.60 | |
| Schneidschraube D4x16 Mit Flansch (schwarz), Cm9b | ||||
| 125 | 305812 | 1.04 | 1.23 | |
| Hinterer Handgriff | ||||
| 126A | 6698805 | 1.05 | 1.25 | |
| Gashebelsperre | ||||
| 127 | 6685350 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 128A | 6600341 | |||
| Feder | ||||
| 129 | 6685282 | 1.15 | 1.37 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 130A | 6698990 | |||
| Federhalter | ||||
| 131 | 6698429 | 2.10 | 2.50 | |
| Innensechskantschraube M6x20 | ||||
| 132 | 881722 | 1.80 | 2.14 | |
| Anti-Vibrationsfeder | ||||
| 133 | 6698428 | 2.10 | 2.50 | |
| Schneidschraube D5x25 M.flansch (schwarz), C8fshe | ||||
| 134 | 305558 | 1.04 | 1.23 | |
| Bremseisenabdeckung | ||||
| 135 | 6698527 | 1.05 | 1.25 | |
| Bremseisenabdeckung | ||||
| 136 | 6685388 | 4.05 | 4.82 | |
| Sicherungsring (e-typ) D6 C10fca/c10ra/nv65ad, Nr | ||||
| 137 | 955479 | 1.05 | 1.25 | |
| Bremselement | ||||
| 138 | 6696900 | 2.10 | 2.50 | |
| Nadelrolle | ||||
| 139 | 6685391 | 1.05 | 1.25 | |
| Bremsband | ||||
| 140 | 6698528 | 1.05 | 1.25 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 142A | 6698989 | |||
| Ölpumpendeckel | ||||
| 143 | 6696893 | 2.10 | 2.50 | |
| Ölleitung | ||||
| 144 | 6696892 | 1.05 | 1.25 | |
| Ölpumpe | ||||
| 145 | 6696887 | 24.68 | 29.36 | |
| Bremshebelfeder | ||||
| 146 | 6685374 | 1.05 | 1.25 | |
| Bremsgriff | ||||
| 148 | 6685373 | 5.85 | 6.96 | |
| Klemmmutter f.kette For Usa | ||||
| 150 | 6685416 | 1.05 | 1.25 | |
| Seitenkoffer Unterteil (alt 6698422) | ||||
| 151B | 6699721 | 10.20 | 12.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 152 | 6687335 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 153A | 6685393 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 153B | 6698986 | |||
| Führungsplatte (b) | ||||
| 154 | 6696902 | 2.10 | 2.50 | |
| Schneidschraube | ||||
| 155 | 6685415 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 156 | 6696915 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 157 | 6698423 | |||
| Kupplung | ||||
| 158 | 6696883 | 14.10 | 16.78 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 159 | 6696882 | |||
| KUPPLUNGSGEHAEUSE | ||||
| 160 | 6696881 | 12.45 | 14.82 | |
| Nadellager | ||||
| 161 | 6696884 | 5.10 | 6.07 | |
| Schnecke | ||||
| 162 | 6696886 | 7.28 | 8.66 | |
| Ring | ||||
| 163 | 6696885 | 1.05 | 1.25 | |
| Kopfschraube M4x16 (10st) | ||||
| 164 | 949219 | 1.20 | 1.43 | |
| Führungsplatte (a) | ||||
| 165 | 6696898 | 2.10 | 2.50 | |
| Öldurchführung | ||||
| 166 | 6696868 | 1.05 | 1.25 | |
| Kraftstoffleitung (alt 6698453) | ||||
| 167A | 6698719 | 9.75 | 11.60 | |
| Ring | ||||
| 168 | 6685407 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 169 | 6698455 | |||
| Ölfiltergehäuse | ||||
| 170 | 6698536 | 2.25 | 2.68 | |
| Flanschblechschraube D5x15 | ||||
| 171 | 6698456 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 172 | 6696894 | |||
| Luftabweiser | ||||
| 173 | 6696906 | 2.10 | 2.50 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 174A | 6699497 | |||
| Drosselklappenbaugruppe | ||||
| 176 | 6698825 | 3.15 | 3.75 | |
| Schraube, nicht rost. Stahl | ||||
| 180 | 6699476 | 1.04 | 1.23 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 181 | 6699478 | |||
| Dämpferfeder | ||||
| 182 | 6699479 | 1.65 | 1.96 | |
| Rolle | ||||
| 183 | 6699485 | 2.40 | 2.86 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 184 | 6699480 | |||
| Starterseil | ||||
| 185 | 6699469 | 1.04 | 1.23 | |
| Seilstopper | ||||
| 186 | 6699465 | 1.04 | 1.23 | |
| Starterknopf | ||||
| 187 | 6699467 | 1.95 | 2.32 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 188 | 6699473 | |||
| Lüftergehäuse | ||||
| 189 | 6699498 | 9.45 | 11.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 191 | 6601575 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 6696910 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 6685402 | |||
