Hikoki THT2000 Zeichnungen und Teile
Genaue Typennummer:
THT2000
THT2000

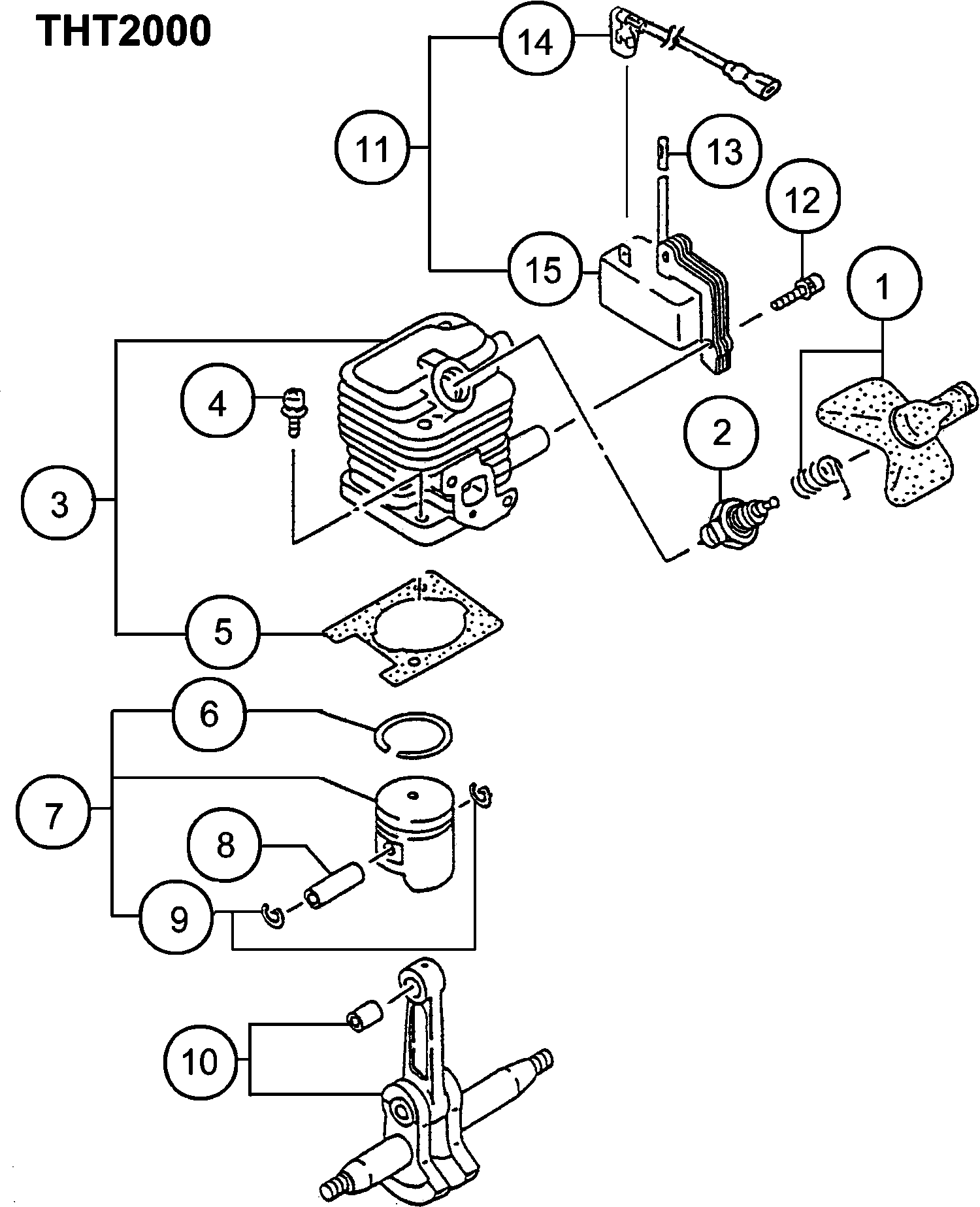

Zeichnungen der HIKOKI THT2000
Teileliste der HIKOKI THT2000
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Zündkerzenkappe kpl. alte Art.nr. 157-06500-91 | ||||
| 1 | 6687476 | Zündkerzenkappe kpl. alte Art.nr. 157-06500-91 | € 4.24 | |
| Bougie (oud 6685085) | ||||
| 2 | 6699317 | Bougie (oud 6685085) | € 6.44 | |
| Zylinder-set alte Art.nr. 001-0650a-90 | ||||
| 3 | 6685480 | Zylinder-set alte Art.nr. 001-0650a-90 | € 38.31 | |
| Sechskantbolzen Cg24ekb | ||||
| 4 | 6684586 | Sechskantbolzen Cg24ekb | € 2.05 | |
| Zylinderdichtung alte Art.nr. 017-06500-20 | ||||
| 5 | 6685744 | Zylinderdichtung alte Art.nr. 017-06500-20 | € 1.09 | |
| Kolbenring | ||||
| 6 | 6686118 | Kolbenring | € 4.24 | |
| Kolbenset alte Art.nr. 030-00070-90 | ||||
| 7 | 6685869 | Kolbenset alte Art.nr. 030-00070-90 | € 14.83 | |
| Zuiger Pin | ||||
| 8 | 6696944 | Zuiger Pin | € 3.17 | |
| Kolbenstift Cg24ekb | ||||
| 9 | 6684590 | Kolbenstift Cg24ekb | € 2.05 | |
| Kurbelwelle kpl. alte Art.nr. 046-06621-80 | ||||
| 10 | 6686208 | Kurbelwelle kpl. alte Art.nr. 046-06621-80 | € 38.31 | |
| Ignitioncoil Ass'y (old 153-21550-91 & 6687353) | ||||
| 11 | 6697150 | Ignitioncoil Ass'y (old 153-21550-91 & 6687353) | € 25.49 | |
| Sechskantbolzen Cg24ekb Till H124040 | ||||
| 12 | 6684599 | Sechskantbolzen Cg24ekb Till H124040 | € 2.05 | |
| Isolierte Röhre Cg24ekb | ||||
| 13 | 6684597 | Isolierte Röhre Cg24ekb | € 2.05 | |
| Kabel 200m | ||||
| 14 | 6687918 | Kabel 200m | € 3.14 | |
| Zündspule alte Art.nr. 167-21550-81 | ||||
| 15 | 6695939 | Zündspule alte Art.nr. 167-21550-81 | € 36.43 | |
| Kurbelgehäuse kpl. alte Art.nr. 072-06500-90 | ||||
| 21 | 6686574 | Kurbelgehäuse kpl. alte Art.nr. 072-06500-90 | € 40.17 | |
| Dichtung f. Kurbelgehäuse alte Art.nr. 090-06500- | ||||
| 22 | 6686720 | Dichtung f. Kurbelgehäuse alte Art.nr. 090-06500- | € 1.09 | |
| Öldichtung Cg24ekb | ||||
| 23 | 6684607 | Öldichtung Cg24ekb | € 4.08 | |
| Kugellager Cg24ekb | ||||
| 24 | 6684608 | Kugellager Cg24ekb | € 3.62 | |
| Getriebewelle Cg24ekb | ||||
| 25 | 6684604 | Getriebewelle Cg24ekb | € 2.05 | |
| Getriebewelle Cg24ekb | ||||
| 25 | 6684605 | Getriebewelle Cg24ekb | € 2.05 | |
| Ausgleich f. Getriebewelle 0.10 | ||||
| 25 | 6689177 | Ausgleich f. Getriebewelle 0.10 | € 1.09 | |
| Ausgleich f. Getriebewelle 0.15 | ||||
| 25 | 6689178 | Ausgleich f. Getriebewelle 0.15 | € 1.09 | |
| Anti Vibrationsgummi | ||||
| 26 | 6691822 | Anti Vibrationsgummi | € 1.09 | |
| Sechskantbolzen Cg24ekb | ||||
| 27 | 6684786 | Sechskantbolzen Cg24ekb | € 2.05 | |
| Nicht mehr lieferbar | ||||
| 28 | 6687396 | Nicht mehr lieferbar | ||
| Sechskantmutter Cg24ekb | ||||
| 31 | 6684612 | Sechskantmutter Cg24ekb | € 2.05 | |
| Bolzen 6x22 alte Art.nr. 100-02100-20 | ||||
| 32 | 6686771 | Bolzen 6x22 alte Art.nr. 100-02100-20 | € 1.09 | |
| Einlaufstutzendichtung | ||||
| 51 | 6689891 | Einlaufstutzendichtung | € 1.09 | |
| Vergaser Isolator Set, Reserve | ||||
| 52 | 6689966 | Vergaser Isolator Set, Reserve | € 6.59 | |
| Sechskantbolzen 5x25ws alte Art.nr. 994-64050-254 | ||||
| 53 | 6695515 | Sechskantbolzen 5x25ws alte Art.nr. 994-64050-254 | € 1.09 | |
| CARBURETOR GASKET (OLD 402-0602K-21/6689836) | ||||
| 54 | 6684615 | CARBURETOR GASKET (OLD 402-0602K-21/6689836) | € 2.05 | |
| Filtergehäuse kpl. | ||||
| 55 | 6690091 | Filtergehäuse kpl. | € 5.50 | |
| Manschette | ||||
| 56 | 6690801 | Manschette | € 2.20 | |
| Drosselplatte W/1.5mm Loch alte Art.nr.528-0602d- | ||||
| 57 | 6691267 | Drosselplatte W/1.5mm Loch alte Art.nr.528-0602d- | € 4.24 | |
| Distanzstück Rb24e | ||||
| 58 | 6684859 | Distanzstück Rb24e | € 2.05 | |
| Unterlegscheibe Cg24ekb alte Art.nr. 992-01050-01 | ||||
| 59 | 6684662 | Unterlegscheibe Cg24ekb alte Art.nr. 992-01050-01 | € 2.05 | |
| Schraube 5x65 alte Art.nr. 990-11050-652 | ||||
| 60 | 6694918 | Schraube 5x65 alte Art.nr. 990-11050-652 | € 1.09 | |
| Ring | ||||
| 61 | 6684661 | Ring | € 2.05 | |
| Filter Element | ||||
| 62 | 6690350 | Filter Element | € 5.34 | |
| Luftfilterkappe | ||||
| 63 | 6690142 | Luftfilterkappe | € 4.71 | |
| Vergaser Set Wyl212 | ||||
| 64 | 6690495 | Vergaser Set Wyl212 | € 59.32 | |
| Drosselklappenfixierdraht Cg24ekb | ||||
| 65 | 6684629 | Drosselklappenfixierdraht Cg24ekb | € 4.08 | |
| Vergaserdichtung | ||||
| 66 | 6689839 | Vergaserdichtung | € 1.09 | |
| Filterdichtung | ||||
| 67 | 6690184 | Filterdichtung | € 1.09 | |
| Röhrenschutz | ||||
| 68 | 6685247 | Röhrenschutz | € 2.20 | |
| Clipd6new | ||||
| 69 | 6685198 | Clipd6new | € 1.09 | |
| Nicht mehr lieferbar | ||||
| 70 | 6684620 | Nicht mehr lieferbar | ||
| Tank weiss alte Art.nr.591-51604-20 | ||||
| 71 | 6691647 | Tank weiss alte Art.nr.591-51604-20 | € 9.27 | |
| Tankdeckel schwarz alte Art.nr.595-00073-90 | ||||
| 72 | 6691715 | Tankdeckel schwarz alte Art.nr.595-00073-90 | € 6.28 | |
| Manschette 5.8 alte Art.nr.659-00801-20 Till G103 | ||||
| 73 | 6692244 | Manschette 5.8 alte Art.nr.659-00801-20 Till G103 | € 1.09 | |
| Sechskantbolzen 5x18ps alte Art.nr. 994-63050-185 | ||||
| 74 | 6695505 | Sechskantbolzen 5x18ps alte Art.nr. 994-63050-185 | € 1.09 | |
| Kabel Justierer Rb24e | ||||
| 75 | 6684871 | Kabel Justierer Rb24e | € 4.08 | |
| Verschlussmutter Rb24e | ||||
| 76 | 6684872 | Verschlussmutter Rb24e | € 2.05 | |
| Spannschlosskappe Since C026901 | ||||
| 77 | 6691337 | Spannschlosskappe Since C026901 | € 1.09 | |
| Benzinleitung alte Art.-nr.700-03005-07 | ||||
| 78 | 6692357 | Benzinleitung alte Art.-nr.700-03005-07 | € 1.09 | |
| Return Grommet (old 6684627) | ||||
| 79 | 6697846 | Return Grommet (old 6684627) | € 0.99 | |
| Schalldämpferschutz alte Art.-nr.738-06500-20 | ||||
| 91 | 6692795 | Schalldämpferschutz alte Art.-nr.738-06500-20 | € 6.59 | |
| Schalldämpferdichtung alte Art.-nr.737-06500-20 | ||||
| 92 | 6692744 | Schalldämpferdichtung alte Art.-nr.737-06500-20 | € 1.09 | |
| Hitzeschutz alte Art.nr. 133-06500-20 | ||||
| 93 | 6687252 | Hitzeschutz alte Art.nr. 133-06500-20 | € 2.20 | |
| Schalldämpfer Set Reserve alte Art.-nr.704-0651c- | ||||
| 94 | 6692483 | Schalldämpfer Set Reserve alte Art.-nr.704-0651c- | € 16.85 | |
| Ring | ||||
| 95 | 6684661 | Ring | € 2.05 | |
| Sechskantbolzen | ||||
| 96 | 6685114 | Sechskantbolzen | € 1.09 | |
| Lüftergehäuse | ||||
| 97 | 6687010 | Lüftergehäuse | € 15.98 | |
| Rückholfeder Cg24ekb alte Art.nr. 783-0720f-20 Ti | ||||
| 98 | 6684675 | Rückholfeder Cg24ekb alte Art.nr. 783-0720f-20 Ti | € 11.00 | |
| Seilhaspel Starter alte Art.nr. 774-06097-20 | ||||
| 99 | 6693066 | Seilhaspel Starter alte Art.nr. 774-06097-20 | € 3.14 | |
| Stellschraube alte Art.nr. 839-02010-20 Till 7.20 | ||||
| 100 | 6693633 | Stellschraube alte Art.nr. 839-02010-20 Till 7.20 | € 1.09 | |
| Starter Riemenscheibe alte Art.n.r798-06500-90 | ||||
| 101 | 6693405 | Starter Riemenscheibe alte Art.n.r798-06500-90 | € 4.24 | |
| Gummidichtung | ||||
| 102 | 6688050 | Gummidichtung | € 1.09 | |
| Schnuranlasser alte Art.nr. 783-06097-20 Till 7.2 | ||||
| 103 | 6693168 | Schnuranlasser alte Art.nr. 783-06097-20 Till 7.2 | € 2.20 | |
| Startergriff alte Art.nr. 785-06410-20 | ||||
| 104 | 6693237 | Startergriff alte Art.nr. 785-06410-20 | € 1.09 | |
| Sechskantbolzen Cg24ekb alte Art.nr. 994-63040-15 | ||||
| 105 | 6684682 | Sechskantbolzen Cg24ekb alte Art.nr. 994-63040-15 | € 2.05 | |
| Schalldämpfer Spezialdichtung alte Art.nr. 751-06 | ||||
| 106 | 6692886 | Schalldämpfer Spezialdichtung alte Art.nr. 751-06 | € 1.09 | |
| Auspuffrohr alte Art.nr.721-06500-91 | ||||
| 107 | 6692657 | Auspuffrohr alte Art.nr.721-06500-91 | € 8.95 | |
| Ring | ||||
| 108 | 6685109 | Ring | € 1.09 | |
| Kupplung kpl. | ||||
| 109 | 6688494 | Kupplung kpl. | € 9.27 | |
| Schneidschraube Cg24ekb | ||||
| 110 | 6684636 | Schneidschraube Cg24ekb | € 2.05 | |
| Bolzen 4x12ps alte Art.nr. 994-25040-128 | ||||
| 111 | 6695441 | Bolzen 4x12ps alte Art.nr. 994-25040-128 | € 1.09 | |
| Feder f. Startersperre Cg24ekb | ||||
| 112 | 6684684 | Feder f. Startersperre Cg24ekb | € 4.08 | |
| Startersperre alte Art.nr. 788-06500-20 | ||||
| 113 | 6693319 | Startersperre alte Art.nr. 788-06500-20 | € 2.20 | |
| Pumpengehäuse alte Art.nr.575-25157-80 | ||||
| 121 | 6691433 | Pumpengehäuse alte Art.nr.575-25157-80 | € 34.41 | |
| Entlüftungspumpe Cg24ekb alte Art.nr. 442-25151-8 | ||||
| 122 | 6684687 | Entlüftungspumpe Cg24ekb alte Art.nr. 442-25151-8 | € 15.55 | |
| Membranabdeckung Cg24ekd alte Art.nr. 476-25151-2 | ||||
| 123 | 6684688 | Membranabdeckung Cg24ekd alte Art.nr. 476-25151-2 | € 8.16 | |
| Grundgehäuse Cg24ekb alte Art.nr. 447-25108-20 | ||||
| 124 | 6684689 | Grundgehäuse Cg24ekb alte Art.nr. 447-25108-20 | € 6.13 | |
| Dosiermembrane alte Art.nr.474-25241-80 | ||||
| 125 | 6690830 | Dosiermembrane alte Art.nr.474-25241-80 | € 11.30 | |
| Membrandichtung Cg24ekb alte Art.nr.475-25153-20 | ||||
| 126 | 6684691 | Membrandichtung Cg24ekb alte Art.nr.475-25153-20 | € 8.16 | |
| Hauptdüse Nr. 39 | ||||
| 127 | 6684878 | Hauptdüse Nr. 39 | € 4.24 | |
| Anschlagring Cg24ekb alte Art.nr. 489-25100-20 | ||||
| 128 | 6684696 | Anschlagring Cg24ekb alte Art.nr. 489-25100-20 | € 2.05 | |
| Spannschloss Cg24ekb alte Art.nr. 539-25120-20 | ||||
| 129 | 6684697 | Spannschloss Cg24ekb alte Art.nr. 539-25120-20 | € 6.13 | |
| Drosselventil Till B023800 | ||||
| 130 | 6684883 | Drosselventil Till B023800 | € 17.85 | |
| O-RING (OUD 550-25100-20) | ||||
| 131 | 6684695 | O-RING (OUD 550-25100-20) | € 4.08 | |
| Pumpendichtung alte Art.nr.577-25100-20 | ||||
| 132 | 6691457 | Pumpendichtung alte Art.nr.577-25100-20 | € 6.76 | |
| Membranabdeckung Cg24ekb alte Art.nr.576-25100-20 | ||||
| 133 | 6684693 | Membranabdeckung Cg24ekb alte Art.nr.576-25100-20 | € 8.16 | |
| Drosselschrauben Set Cg24ekb alte Art.nr. 548-251 | ||||
| 134 | 6684698 | Drosselschrauben Set Cg24ekb alte Art.nr. 548-251 | € 4.08 | |
| Stellschraube Cg24ekb alte Art.nr. 548-25151-20 | ||||
| 135 | 6684699 | Stellschraube Cg24ekb alte Art.nr. 548-25151-20 | € 2.05 | |
| Schutzsieb Cg24ekb | ||||
| 136 | 6684700 | Schutzsieb Cg24ekb | € 4.08 | |
| Griff A alte Art.nr. 050-33150-22 | ||||
| 191 | 6686270 | Griff A alte Art.nr. 050-33150-22 | € 8.64 | |
| Stoppschalter kpl.alte Art.nr. 170-3317a-80 | ||||
| 192 | 6687764 | Stoppschalter kpl.alte Art.nr. 170-3317a-80 | € 10.06 | |
| Halteknopf | ||||
| 193 | 6688366 | Halteknopf | € 1.09 | |
| Schraube Rb24e | ||||
| 194 | 6684913 | Schraube Rb24e | € 2.05 | |
| Drosselklappenhebel | ||||
| 195 | 6688226 | Drosselklappenhebel | € 2.20 | |
| Sicherheithebel | ||||
| 196 | 6688235 | Sicherheithebel | € 2.20 | |
| Feder f. Drosselklappenhebel | ||||
| 197 | 6688243 | Feder f. Drosselklappenhebel | € 2.20 | |
| Griff B alte Art.nr. 051-33150-23 | ||||
| 198 | 6686307 | Griff B alte Art.nr. 051-33150-23 | € 8.64 | |
| Kappe alte Art.nr. 765-32120-20 | ||||
| 199 | 6693002 | Kappe alte Art.nr. 765-32120-20 | € 1.09 | |
| Blechschraube 4x18 alte Art.nr. 993-18041-812 | ||||
| 200 | 6695263 | Blechschraube 4x18 alte Art.nr. 993-18041-812 | € 1.00 | |
| Drosselklappen-seil alte Art.nr.885-06620-80 | ||||
| 201 | 6693917 | Drosselklappen-seil alte Art.nr.885-06620-80 | € 3.14 | |
| Halteknopf Markierung alte Art.nr. 925-32530-20 | ||||
| 202 | 6694585 | Halteknopf Markierung alte Art.nr. 925-32530-20 | € 1.09 | |
| Sechskantbolzen 5x45 alte Art.nr. 990-51050-453 | ||||
| 203 | 6695055 | Sechskantbolzen 5x45 alte Art.nr. 990-51050-453 | € 1.09 | |
| Nicht mehr lieferbar | ||||
| 204 | 6696987 | Nicht mehr lieferbar | ||
| Sechskantbolzen 6x18/s alte Art.nr. 994-61060-184 | ||||
| 205 | 6695495 | Sechskantbolzen 6x18/s alte Art.nr. 994-61060-184 | € 1.09 | |
| kleine Unterlegscheibe Rb24e | ||||
| 206 | 6684864 | kleine Unterlegscheibe Rb24e | € 2.05 | |
| Frontgriff | ||||
| 207 | 6688096 | Frontgriff | € 7.38 | |
| Ring | ||||
| 208 | 6689680 | Ring | € 1.09 | |
| Federscheibe Cg24ekd | ||||
| 209 | 6684834 | Federscheibe Cg24ekd | € 2.05 | |
| Sechskantbolzen 5x40 alte Art.nr. 990-51050-403 | ||||
| 210 | 6695054 | Sechskantbolzen 5x40 alte Art.nr. 990-51050-403 | € 1.09 | |
| Schutzrohr 10x150l alte Art.nr. 164-10015-00 | ||||
| 211 | 6687558 | Schutzrohr 10x150l alte Art.nr. 164-10015-00 | € 1.09 | |
| Manschette 5.8 alte Art.nr.659-00801-20 Till G103 | ||||
| 212 | 6692244 | Manschette 5.8 alte Art.nr.659-00801-20 Till G103 | € 1.09 | |
| Unterlegscheibe Cg24ekb alte Art.nr. 992-01050-01 | ||||
| 213 | 6684662 | Unterlegscheibe Cg24ekb alte Art.nr. 992-01050-01 | € 2.05 | |
| Ring | ||||
| 214 | 6684639 | Ring | € 2.05 | |
| Getriebegehäuse kpl. | ||||
| 231 | 6688683 | Getriebegehäuse kpl. | € 23.04 | |
| Anschlagring außen C-15 alte Art.nr. 993-50015-00 | ||||
| 232 | 6695285 | Anschlagring außen C-15 alte Art.nr. 993-50015-00 | € 1.09 | |
| Kugellager #6002z | ||||
| 233 | 6695538 | Kugellager #6002z | € 6.28 | |
| Kugellager #6002z | ||||
| 234 | 6695538 | Kugellager #6002z | € 6.28 | |
| Kupplungszylinder kpl. | ||||
| 235 | 6688570 | Kupplungszylinder kpl. | € 16.85 | |
| Getriebewelle alte Art.nr.305-33160-20 | ||||
| 236 | 6688960 | Getriebewelle alte Art.nr.305-33160-20 | € 2.20 | |
| Führungsplatte alte Art.nr. 075-33287-20 | ||||
| 237 | 6686614 | Führungsplatte alte Art.nr. 075-33287-20 | € 4.24 | |
| Getriebe 2 alte Art.nr. 307-33287-20 | ||||
| 238 | 6688979 | Getriebe 2 alte Art.nr. 307-33287-20 | € 24.91 | |
| Dichtung Getriebegehäuse alte Art.nr.303-33160-20 | ||||
| 239 | 6688909 | Dichtung Getriebegehäuse alte Art.nr.303-33160-20 | € 1.09 | |
| Getriebegehäuseabdeckung alte Art.nr.630-33287-20 | ||||
| 240 | 6692102 | Getriebegehäuseabdeckung alte Art.nr.630-33287-20 | € 5.50 | |
| Cutter Guide 590 (old 6687152) | ||||
| 241A | 6697700 | Cutter Guide 590 (old 6687152) | € 10.69 | |
| Ring | ||||
| 242 | 6684639 | Ring | € 2.05 | |
| Mutter 6 Ups-p alte Art.nr. 991-87060-001 | ||||
| 243 | 6695175 | Mutter 6 Ups-p alte Art.nr. 991-87060-001 | € 1.09 | |
| Cutter B (old 6687119) | ||||
| 244 | 6697674 | Cutter B (old 6687119) | € 31.96 | |
| Schmiefettdichtung | ||||
| 245 | 6686658 | Schmiefettdichtung | € 1.09 | |
| Ring | ||||
| 246 | 6687187 | Ring | € 1.09 | |
| Bolzen | ||||
| 247 | 6687158 | Bolzen | € 1.09 | |
| Flanschmutter 6 alte Art.nr. 991-82060-001 | ||||
| 248 | 6695170 | Flanschmutter 6 alte Art.nr. 991-82060-001 | € 1.09 | |
| Sechskantbolzen 4x10s alte Art.nr. 6695484 | ||||
| 249 | 6695484 | Sechskantbolzen 4x10s alte Art.nr. 6695484 | € 1.09 | |
| GREASE NIPPLE COMP. (OLD 300-32250-80) | ||||
| 250 | 6688643 | GREASE NIPPLE COMP. (OLD 300-32250-80) | € 1.09 | |
| Sechskantbolzen 6x18/s alte Art.nr. 994-61060-184 | ||||
| 251 | 6695495 | Sechskantbolzen 6x18/s alte Art.nr. 994-61060-184 | € 1.09 | |
| Bolzen | ||||
| 252 | 6687162 | Bolzen | € 1.09 | |
| Bovenmes (a) (old 6687095) | ||||
| 253 | 6697675 | Bovenmes (a) (old 6687095) | € 31.96 | |
| Aufnahmeplatte | ||||
| 254 | 6690761 | Aufnahmeplatte | € 3.14 | |
| kleine Unterlegscheibe Rb24e | ||||
| 255 | 6684864 | kleine Unterlegscheibe Rb24e | € 2.05 | |
| Nicht mehr lieferbar | ||||
| 256 | 6696987 | Nicht mehr lieferbar | ||
| Halteplatte alte Art.nr. 070-33287-20 | ||||
| 257 | 6686468 | Halteplatte alte Art.nr. 070-33287-20 | € 1.09 | |
| Kabelklemme kpl. | ||||
| 258 | 6688008 | Kabelklemme kpl. | € 1.09 | |
| Messer Abdeckung alte Art.nr. 138-33258-20 Till D | ||||
| 259 | 6687311 | Messer Abdeckung alte Art.nr. 138-33258-20 Till D | € 7.22 | |
| Federmutter 6 alte Art.nr. 994-40060-011 | ||||
| 260 | 6695475 | Federmutter 6 alte Art.nr. 994-40060-011 | € 1.09 | |
| Schraubenschlüssel Combi Box 10x19 plus alte Art. | ||||
| 501 | 6685997 | Schraubenschlüssel Combi Box 10x19 plus alte Art. | € 4.24 | |
| Nicht mehr lieferbar | ||||
| 502 | 6684813 | Nicht mehr lieferbar | ||
Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
