Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki WR22SE'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

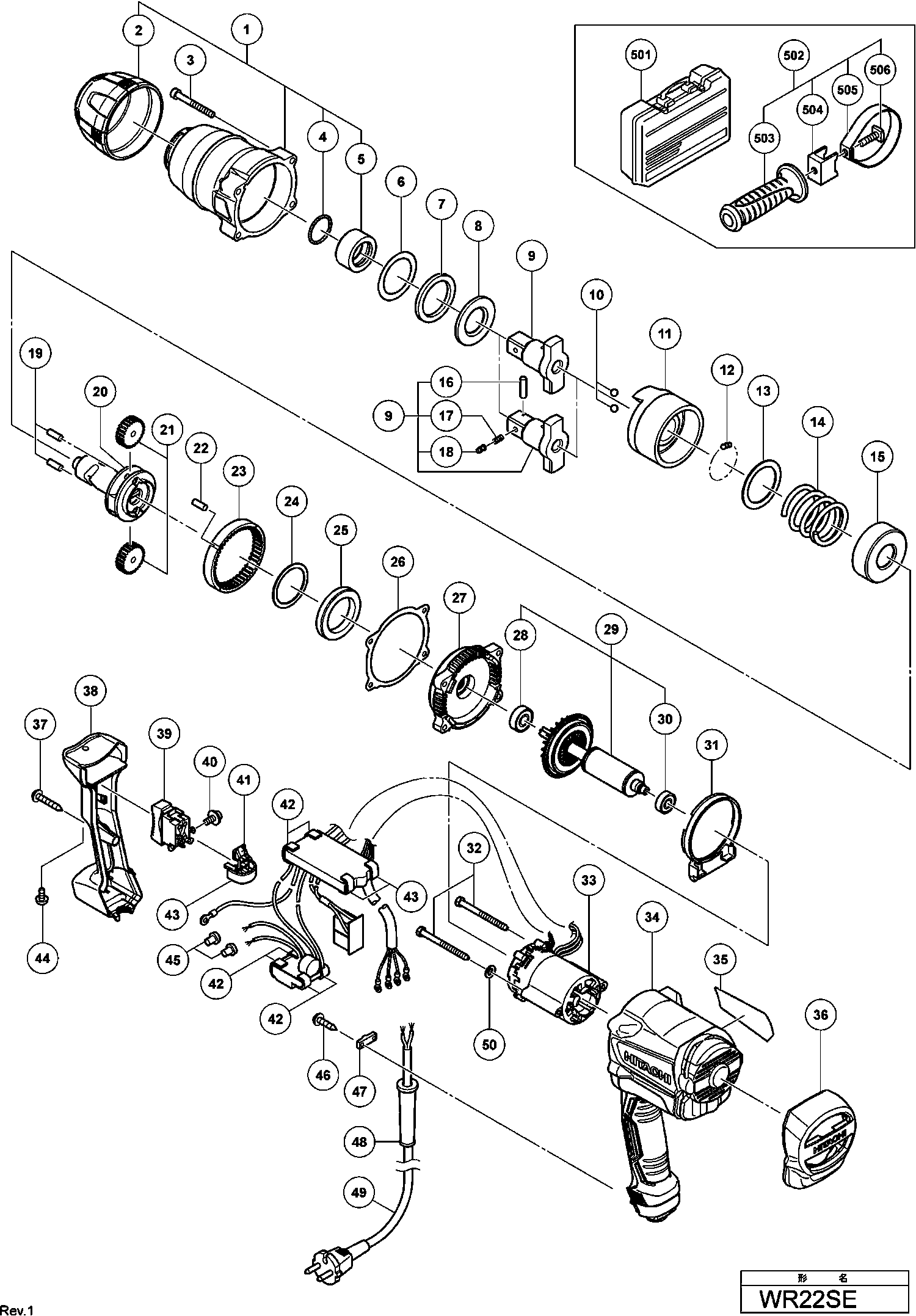

Zeichnungen der Hikoki WR22SE
Teileliste der Hikoki WR22SE
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Hammerschlaggehäuse Amboss Set (alt 337849+338357+ | ||||
| *100 | 370815 | 162.94 | 193.90 | |
| Stator Controller (d) Set 220v-230v | ||||
| *33 | 340897E | 155.79 | 185.39 | |
| STATOR CONTROLLER (D) SET 110 VOLT | ||||
| *33 | 340897C | 145.04 | 172.60 | |
| Kabelknickschutz D10.1 Div.typen, C8fshe, C8fse | ||||
| *48 | 938051 | 1.04 | 1.23 | |
| SNOER 10.7 (USE 714500=2X1 5M) | ||||
| *49 | 500247Z | 6.18 | 7.35 | |
| Amboss (a) Wh22 Since 6.2016 | ||||
| *9A | 985294 | 119.63 | 142.35 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 1 | 337849 | |||
| Hammergehäuse (g) Ass'y Inkl. 2a,4 Seit 6.2016 | ||||
| 1A | 370771 | 93.50 | 111.26 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 2 | 337850 | |||
| Stoßstange (e) Seit 6.2016 | ||||
| 2A | 370773 | 8.85 | 10.53 | |
| Schraube M5x45 | ||||
| 3 | 323994 | 3.30 | 3.93 | |
| O-ring (p-28) | ||||
| 4 | 971028 | 2.55 | 3.03 | |
| Gleitlager (f) W4yd | ||||
| 5 | 337851 | 10.35 | 12.32 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 6 | 338357 | |||
| Unterlegscheibe (g) Seit 6.2016 | ||||
| 6A | 370772 | 2.10 | 2.50 | |
| Dämpfer (d) | ||||
| 7 | 338356 | 3.60 | 4.28 | |
| Unterlegscheibe (f) | ||||
| 8 | 337848 | 4.50 | 5.36 | |
| Amboss Set | ||||
| 9 | 324021 | 154.55 | 183.91 | |
| Amboss (a) Wr22sa | ||||
| 9 | 324013 | 99.14 | 117.97 | |
| Amboss (a) Wh22 Since 6.2016 | ||||
| 9A | 985294 | 119.63 | 142.35 | |
| Stahlkugel D7,14 (10st) | ||||
| 10 | 959151 | 1.35 | 1.61 | |
| Hammer (d) | ||||
| 11 | 338358 | 55.69 | 66.27 | |
| Stahlkugeln D3.97 (10st), Nr90aa | ||||
| 12 | 959155 | 1.04 | 1.23 | |
| Ring | ||||
| 13 | 324004 | 1.65 | 1.96 | |
| Feder Wr22sa | ||||
| 14 | 324002 | 20.21 | 24.05 | |
| Federsitz Wr22sa | ||||
| 15 | 324001 | 13.05 | 15.53 | |
| Rollstift D2x14 (10st) For Usa,can | ||||
| 16 | 949507 | 1.65 | 1.96 | |
| Feder Wh22 For Usa,can | ||||
| 17 | 992571 | 1.05 | 1.25 | |
| Tauchkolben | ||||
| 18 | 992572 | 19.94 | 23.73 | |
| Zahnradwelle | ||||
| 19 | 971016 | 4.05 | 4.82 | |
| Gelenkwelle (a) | ||||
| 20 | 324003 | 81.68 | 97.19 | |
| Leerlaufzahnrad (satz 2st) Wh22 | ||||
| 21 | 318448 | 32.18 | 38.29 | |
| Nadelrolle Wh8dc2/dh/wh12dc u.a. | ||||
| 22 | 991449 | 1.05 | 1.25 | |
| Ringzahnrad Wh22 | ||||
| 23 | 985303 | 32.18 | 38.29 | |
| Unterlegscheibe (e) | ||||
| 24 | 337847 | 1.65 | 1.96 | |
| Metall (e) | ||||
| 25 | 337846 | 7.05 | 8.39 | |
| Dichtung (d) | ||||
| 26 | 337842 | 1.04 | 1.23 | |
| Innenabdeckung (d) | ||||
| 27 | 337845 | 23.51 | 27.98 | |
| Kugellager 6000 Dd | ||||
| 28 | 6000DD | 6.00 | 7.14 | |
| Rotorbaugruppe (d) Inkl.28,30 | ||||
| 29 | 360990 | 114.54 | 136.30 | |
| Kugellager 608vv | ||||
| 30 | 333945 | 1.80 | 2.14 | |
| Lüfterführung (d) | ||||
| 31 | 337844 | 1.05 | 1.25 | |
| Sechskantmutter D4x60, C8fshe, C8fse | ||||
| 32 | 960108 | 1.04 | 1.23 | |
| Stator Controller (d) Set 220v-230v | ||||
| 33 | 340897E | 155.79 | 185.39 | |
| STATOR CONTROLLER (D) SET 110 VOLT | ||||
| 33 | 340897C | 145.04 | 172.60 | |
| Gehäuse (d) | ||||
| 34 | 338355 | 54.45 | 64.80 | |
| Gehäuse (d) | ||||
| 34A | 338355 | 54.45 | 64.80 | |
| Heckschürze (d) | ||||
| 36 | 337843 | 11.40 | 13.57 | |
| Heckschürze (d) | ||||
| 36A | 337843 | 11.40 | 13.57 | |
| Schneidschraube D4x35 M.flansch | ||||
| 37 | 303694 | 1.04 | 1.23 | |
| Handgriffabdeckung (d) | ||||
| 38 | 337841 | 4.35 | 5.18 | |
| Schalter | ||||
| 39 | 337202 | 23.93 | 28.47 | |
| Kopfschraube M3,5x5 M.u-scheibe | ||||
| 40 | 980060 | 1.05 | 1.25 | |
| Schalteradapter Wr22sa | ||||
| 41 | 323768 | 1.65 | 1.96 | |
| Kissen Gummi 30x10x3 | ||||
| 42 | 338353 | 1.04 | 1.23 | |
| Kissen Gummi 45x10x3 | ||||
| 42 | 338354 | 1.04 | 1.23 | |
| Kissen Gummi 45x10x3 | ||||
| 43 | 338354 | 1.04 | 1.23 | |
| Kissen Gummi 30x10x3 | ||||
| 43 | 338353 | 1.04 | 1.23 | |
| Knopfbolzen M4 | ||||
| 44 | 338500 | 1.04 | 1.23 | |
| Verbinder 50091 (10st) Div.typen | ||||
| 45 | 959140 | 3.30 | 3.93 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 46 | 984750 | |||
| Kabelklemme Div.typen, C8fshe, Cm5sb, C8fse | ||||
| 47 | 937631 | 1.04 | 1.23 | |
| Kabelknickschutz D10.1 Div.typen, C8fshe, C8fse | ||||
| 48 | 938051 | 1.04 | 1.23 | |
| Kabel G23ss (cord Armor D8.8) For Gbr (230v) | ||||
| 49 | 500450Z | 31.63 | 37.63 | |
| Kabel G13va (cord Armor D8.8) For Gbr (110v) | ||||
| 49 | 500461Z | 17.88 | 21.27 | |
| Schnur | ||||
| 49 | 500240Z | 13.18 | 15.68 | |
| SNOER 10.7 (USE 714500=2X1 5M) | ||||
| 49 | 500247Z | 6.18 | 7.35 | |
| Bolzenscheibe M4 (schwarz) für 220v-240v | ||||
| 50 | 323210 | 1.05 | 1.25 | |
| Hammerschlaggehäuse Amboss Set (alt 337849+338357+ | ||||
| 100 | 370815 | 162.94 | 193.90 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 338326 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 338327 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 503 | 330209 | |||
| Handgriffhalter Wr22sa | ||||
| 504 | 323775 | 8.25 | 9.82 | |
| Griffring | ||||
| 505 | 338498 | 10.35 | 12.32 | |
| Spezialschraube M8 Dh20v/dh25pb | ||||
| 506 | 980903 | 1.35 | 1.61 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 874535 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 602 | 874524 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 603 | 874525 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 604 | 955088 | |||
| PIN | ||||
| 605 | 955091 | 2.34 | 2.78 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 606 | 986004 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 607 | 874527 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 608 | 874528 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 609 | 874529 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 610 | 874530 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 611 | 874532 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 612 | 874523 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 613 | 874533 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 614 | 874534 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 615 | 955028 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 616 | 955029 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 617 | 955030 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 618 | 955031 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 619 | 955033 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 620 | 955034 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 621 | 955035 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 622 | 955037 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 623 | 955038 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 624 | 955092 | |||
