Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita 2414NB'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

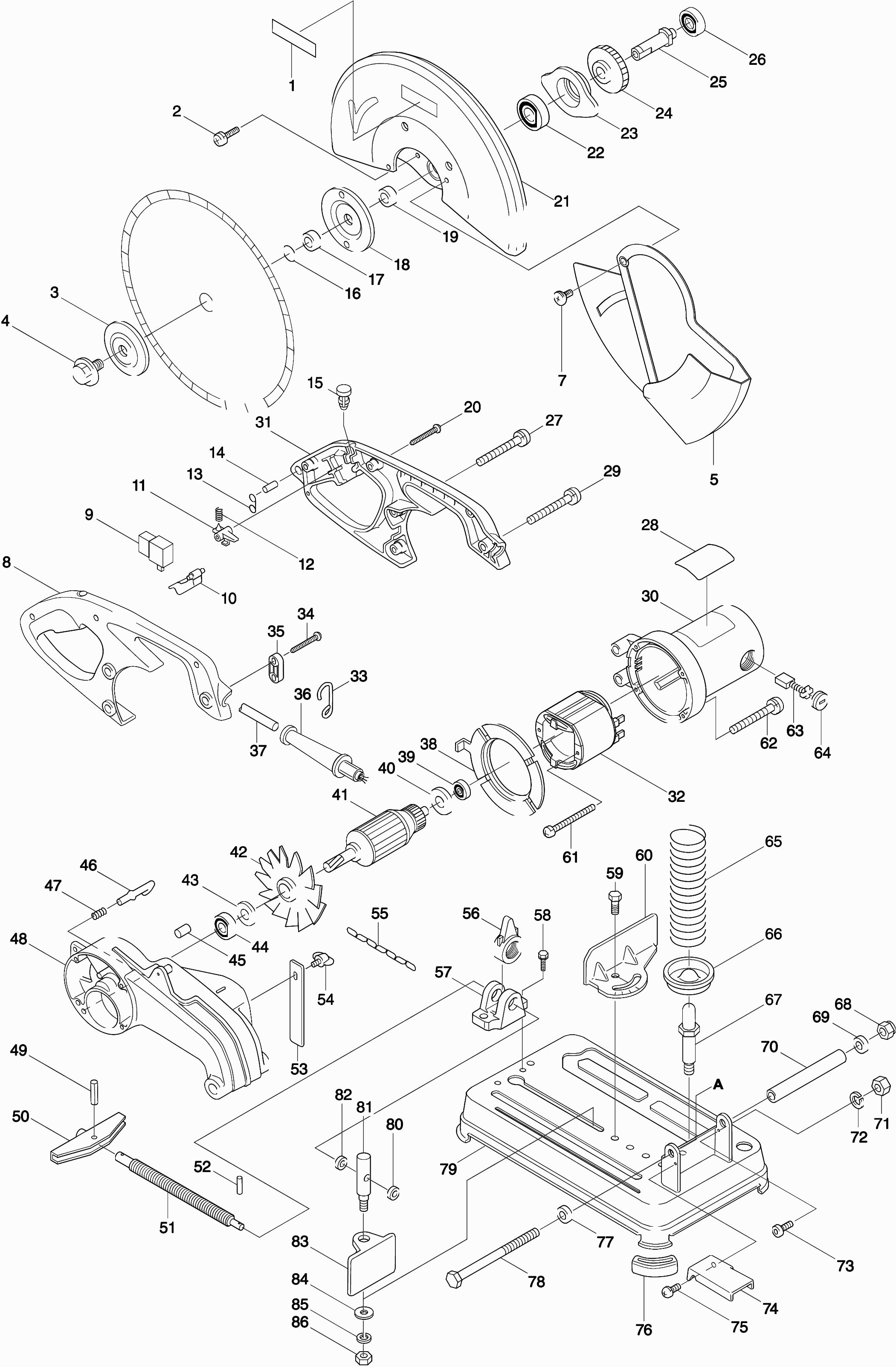

Zeichnungen der Makita 2414NB
Teileliste der Makita 2414NB
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Etikett "makita" | ||||
| 001 | 819064-1 | 2.40 | 2.86 | |
| Schraube 6x20 | ||||
| 002 | 911333-7 | 1.00 | 1.19 | |
| Außen-/Innenflansch 2414En A | ||||
| 003 | 224456-5 | 4.80 | 5.71 | |
| Sechskantschraube+ Niete M10X25 | ||||
| 004 | 251680-7 | 3.60 | 4.28 | |
| Federnde Schutzkappe | ||||
| 005A | 168320-9 | 18.70 | 22.25 | |
| Alte mittlere Platte | ||||
| 005B | 344662-7 | 4.80 | 5.71 | |
| Flügelschraube 6x10 | ||||
| 006 | 924306-1 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 007 | 265020-3 | |||
| Griffset | ||||
| 008 | 182628-7 | 20.90 | 24.87 | |
| Schalter Sw-131 | ||||
| 009 | 651922-3 | 11.00 | 13.09 | |
| Schalterknopf | ||||
| 010 | 152463-7 | 3.60 | 4.28 | |
| Sperrknopf 2414B | ||||
| 011 | 415366-9 | 1.20 | 1.43 | |
| Druckfeder 4 | ||||
| 012 | 231397-8 | 1.00 | 1.19 | |
| Aufhänger | ||||
| 013 | 281216-8 | 1.00 | 1.19 | |
| Stift 6 | ||||
| 014 | 256012-3 | 1.00 | 1.19 | |
| Entsperrtaste | ||||
| 015 | 417113-4 | 1.20 | 1.43 | |
| O-Ring 14 | ||||
| 016 | 213162-7 | 1.00 | 1.19 | |
| Unterlegscheibe 17 | ||||
| 017 | 257185-5 | 2.40 | 2.86 | |
| Außen-/Innenflansch 2414En A | ||||
| 018 | 224456-5 | 4.80 | 5.71 | |
| Unterlegscheibe 17 | ||||
| 019 | 257185-5 | 2.40 | 2.86 | |
| Gewindebohrer 4x18 | ||||
| 020 | 265A48-7 | 1.00 | 1.19 | |
| FESTSTEHENDE SCHUTZABDECKUNG | ||||
| 021 | 165126-6 | 26.40 | 31.42 | |
| Gummikappe | ||||
| 021A | 416771-3 | 1.00 | 1.19 | |
| Knopf | ||||
| 021B | 415661-7 | 1.20 | 1.43 | |
| Kugellager | ||||
| 022 | 211256-2 | 8.10 | 9.64 | |
| Kugellager 6203zz | ||||
| 022 | 211290-2 | 6.38 | 7.59 | |
| Lagergehäuse | ||||
| 023 | 316527-3 | 12.10 | 14.40 | |
| Zahnrad 41 | ||||
| 024 | 226415-5 | 22.00 | 26.18 | |
| Welle 2414B | ||||
| 025 | 322633-4 | 2.40 | 2.86 | |
| Kugellager 6000zz | ||||
| 026 | 210067-2 | 1.20 | 1.43 | |
| SCHRAUBE 5X50 | ||||
| 027 | 911273-9 | 1.00 | 1.19 | |
| Typenschild | ||||
| 028 | 859571-2 | 4.80 | 5.71 | |
| Schraube 5x36 | ||||
| 029 | 911258-5 | 1.00 | 1.19 | |
| Motorgehäuse | ||||
| 030 | 159750-5 | 36.30 | 43.20 | |
| Feld | ||||
| 030A | 632486-6 | 11.00 | 13.09 | |
| Kohlekasten Zsb | ||||
| 030B | 643707-1 | 4.80 | 5.71 | |
| Buchse 10-10.8-15 Ls1030 * | ||||
| 030C | 683240-1 | 1.00 | 1.19 | |
| Griffset | ||||
| 031 | 182628-7 | 20.90 | 24.87 | |
| Feld | ||||
| 032 | 636008-4 | 42.90 | 51.05 | |
| Haken | ||||
| 033 | 322049-3 | 1.20 | 1.43 | |
| Gewindebohrer 4x18 | ||||
| 034 | 265A48-7 | 1.00 | 1.19 | |
| Klemmenhalterung | ||||
| 035 | 687053-2 | 1.00 | 1.19 | |
| Klemmenhalterung | ||||
| 035 | 687124-5 | 1.00 | 1.19 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 036 | 682505-8 | |||
| Netzkabel 2x1.50 4.0mtr | ||||
| 037 | 695123-3 | 22.00 | 26.18 | |
| Zwischenplatte | ||||
| 038 | 415369-3 | 2.40 | 2.86 | |
| Kugellager 629llb | ||||
| 039 | 210042-8 | 2.40 | 2.86 | |
| Isolierring | ||||
| 040 | 681633-6 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 041 | 518729-9 | |||
| Impeller 92 | ||||
| 042 | 241515-0 | 3.60 | 4.28 | |
| Unterlegscheibe 15 | ||||
| 043 | 267714-6 | 1.20 | 1.43 | |
| Kugellager 6202llb | ||||
| 044 | 211228-7 | 8.40 | 10.00 | |
| Gummistift 6 | ||||
| 045 | 263005-3 | 1.00 | 1.19 | |
| Sperrtaste | ||||
| 046 | 322665-1 | 2.40 | 2.86 | |
| Druckfeder 7 | ||||
| 047 | 231240-1 | 1.00 | 1.19 | |
| Getriebegehaeuse | ||||
| 048 | 150916-0 | 100.10 | 119.12 | |
| Spannstift 5-20 | ||||
| 049 | 951163-4 | 1.00 | 1.19 | |
| Drehgriff 120 * | ||||
| 050 | 272021-4 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 051 | 322239-8 | |||
| Spannstift 3-18 | ||||
| 052 | 951066-2 | 1.00 | 1.19 | |
| Anschlagplatte | ||||
| 053 | 344089-1 | 2.40 | 2.86 | |
| Flügelschraube 6x10 | ||||
| 054 | 924306-1 | 1.20 | 1.43 | |
| Kette | ||||
| 055 | 282016-9 | 2.40 | 2.86 | |
| Schnellspannmutter | ||||
| 056 | 322209-7 | 11.00 | 13.09 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 057 | 311949-2 | |||
| Schraube 8x30 | ||||
| 058 | 911451-1 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 059 | 265201-9 | |||
| Führungsplatte | ||||
| 060 | 344087-5 | 4.80 | 5.71 | |
| Gewindeschneidender Pt 5x75 | ||||
| 061 | 266059-9 | 2.40 | 2.86 | |
| SCHRAUBE 5X50 | ||||
| 062 | 911273-9 | 1.00 | 1.19 | |
| KOOLBORSTEL SET CB-203 A | ||||
| 063 | 194991-6 | 7.20 | 8.57 | |
| Bürstenhalterkappe | ||||
| 064 | 643700-5 | 1.20 | 1.43 | |
| Druckfeder 45 | ||||
| 065 | 233113-4 | 13.20 | 15.71 | |
| Federhalter | ||||
| 066 | 165066-8 | 7.20 | 8.57 | |
| Federstützschraube M10 | ||||
| 067 | 265407-9 | 8.40 | 10.00 | |
| Mutter M10-17 | ||||
| 068 | 264005-6 | 2.40 | 2.86 | |
| Unterlegscheibe 10 | ||||
| 069 | 267713-8 | 1.20 | 1.43 | |
| Bus 16-113 | ||||
| 070 | 331428-4 | 6.00 | 7.14 | |
| Sechskantmutter M6 | ||||
| 071 | 931302-2 | 1.00 | 1.19 | |
| Federscheibe 6 A | ||||
| 072 | 253903-9 | 1.00 | 1.19 | |
| Innensechskantschraube M6x12 | ||||
| 073 | 922312-0 | 1.00 | 1.19 | |
| Funkenfänger | ||||
| 074 | 344088-3 | 3.60 | 4.28 | |
| Metall.schraube M6x10mm | ||||
| 075 | 911308-6 | 1.00 | 1.19 | |
| Schutzecke 2414N/Nb | ||||
| 076 | 421487-7 | 1.20 | 1.43 | |
| Unterlegscheibe 10 | ||||
| 077 | 267713-8 | 1.20 | 1.43 | |
| Sechskantschraube 10x130 | ||||
| 078 | 265406-1 | 4.80 | 5.71 | |
| Grundplatte | ||||
| 079 | 165341-2 | 40.70 | 48.43 | |
| Unterplatte | ||||
| 079A | 345292-7 | 9.60 | 11.42 | |
| Sechskantschraube M6 | ||||
| 079B | 265985-9 | 2.40 | 2.86 | |
| Flügelschraube 6x10 | ||||
| 079C | 924306-1 | 1.20 | 1.43 | |
| Unterlegscheibe 8 | ||||
| 080 | 253731-2 | 1.00 | 1.19 | |
| Zentrierbolzen M8 | ||||
| 081 | 321680-2 | 4.80 | 5.71 | |
| Unterlegscheibe 8 | ||||
| 082 | 253731-2 | 1.00 | 1.19 | |
| Druckplatte | ||||
| 083 | 342679-4 | 4.80 | 5.71 | |
| Unterlegscheibe 8 | ||||
| 084 | 253752-4 | 1.00 | 1.19 | |
| Sicherungsring M8 | ||||
| 085 | 942201-3 | 1.00 | 1.19 | |
| MUTTER M8 | ||||
| 086 | 931402-8 | 1.00 | 1.19 | |
