Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita AN911H'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

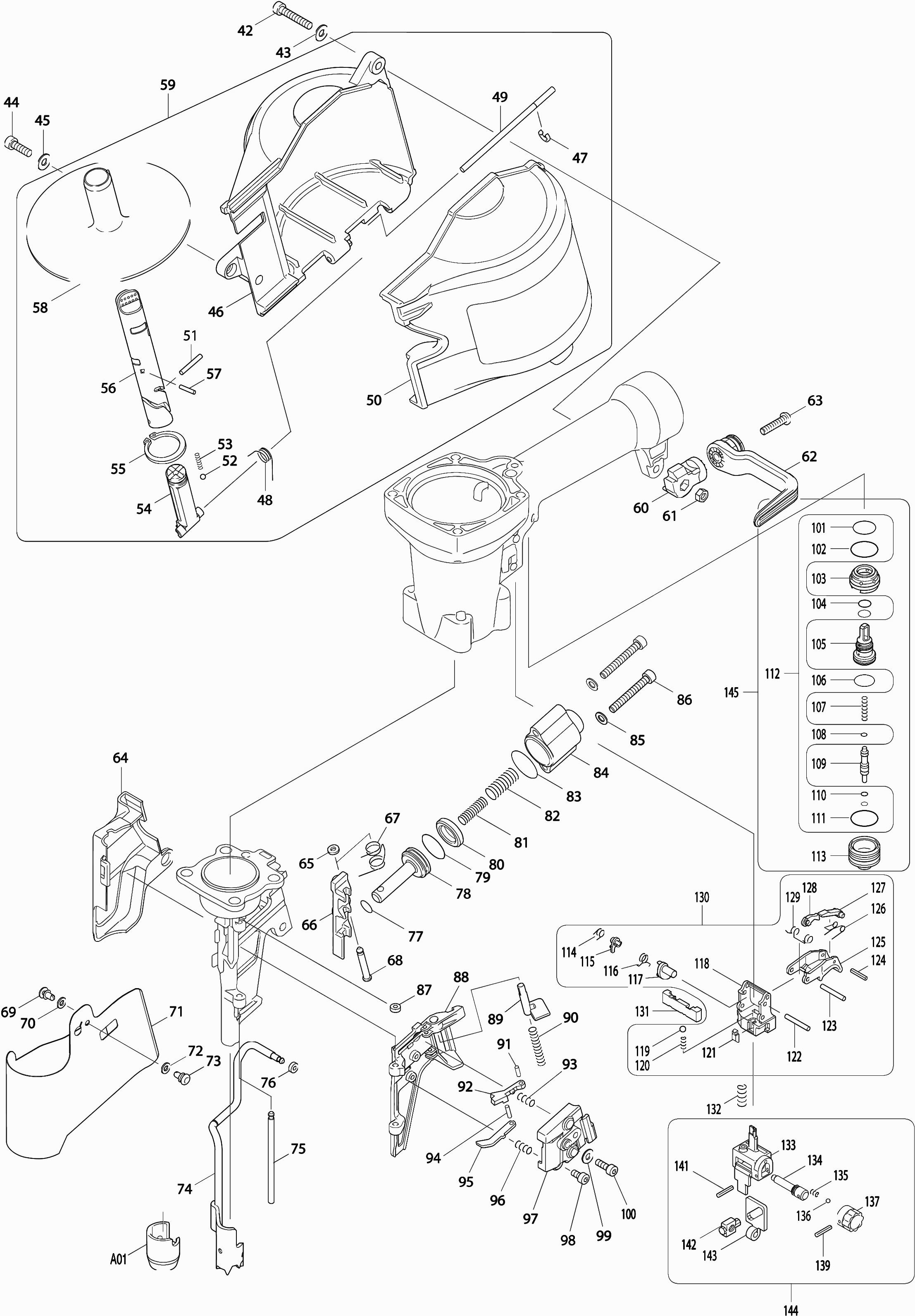

Zeichnungen der Makita AN911H
Teileliste der Makita AN911H
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Inbusschraube m6x45 | ||||
| 001 | 265569-3 | 3.60 | 4.28 | |
| Oberdeckel | ||||
| 002 | 158222-7 | 55.00 | 65.45 | |
| Filter | ||||
| 003 | 413110-8 | 13.20 | 15.71 | |
| Druckfeder 4 | ||||
| 004 | 233484-9 | 1.20 | 1.43 | |
| O-Ring 60 | ||||
| 005 | 213668-5 | 1.20 | 1.43 | |
| O-Ring 50 | ||||
| 006 | 213612-2 | 1.20 | 1.43 | |
| HAUPTVENTIL | ||||
| 007 | 419842-5 | 22.00 | 26.18 | |
| O-Ring 53 | ||||
| 008 | 213657-0 | 1.20 | 1.43 | |
| Stoßdämpfer hinten | ||||
| 009 | 424012-3 | 17.60 | 20.94 | |
| Hauptventilführung | ||||
| 010 | 331760-6 | 13.20 | 15.71 | |
| O-Ring 67 | ||||
| 011 | 213720-9 | 2.40 | 2.86 | |
| O-Ring 26 | ||||
| 012 | 213982-9 | 4.80 | 5.71 | |
| Schlagbolzen | ||||
| 013 | 168440-9 | 118.80 | 141.37 | |
| Ventilsitz | ||||
| 014 | 424013-1 | 11.00 | 13.09 | |
| Zylinderhalter | ||||
| 015 | 331759-1 | 11.00 | 13.09 | |
| Zylinder | ||||
| 016 | 331757-5 | 40.70 | 48.43 | |
| O-Ring 53 | ||||
| 017 | 213657-0 | 1.20 | 1.43 | |
| O-Ring 39 | ||||
| 018 | 213531-2 | 1.00 | 1.19 | |
| Dichtung, oberer Deckel- | ||||
| 019 | 162254-8 | 8.40 | 10.00 | |
| O-Ring 6 An250/Bo3711 | ||||
| 020 | 213045-1 | 1.00 | 1.19 | |
| Namensschild "an911h" | ||||
| 021 | 866125-8 | 3.60 | 4.28 | |
| Überarbeitungskit An911h | ||||
| 022 | 194737-0 | 35.20 | 41.89 | |
| Etikett "makita" | ||||
| 023 | 819324-1 | 10.80 | 12.85 | |
| Etikett "makita" | ||||
| 025 | 819323-3 | 10.80 | 12.85 | |
| Maschinengehäuse | ||||
| 026 | 188603-1 | 169.40 | 201.59 | |
| Zylinderführung | ||||
| 027 | 331758-3 | 9.60 | 11.42 | |
| Stoßdämpfer vorne | ||||
| 028 | 424011-5 | 16.50 | 19.64 | |
| O-Ring 44 | ||||
| 029 | 213554-0 | 2.40 | 2.86 | |
| O-Ring 4 | ||||
| 030 | 213023-1 | 1.00 | 1.19 | |
| Schlagstiftführung | ||||
| 031 | 310453-8 | 248.60 | 295.83 | |
| Schlagstiftführung | ||||
| 031-1 | 310453-8 | 248.60 | 295.83 | |
| Inbusschraube m8x30 | ||||
| 032 | 265565-1 | 1.20 | 1.43 | |
| Einlassfilter | ||||
| 033 | 413105-1 | 3.60 | 4.28 | |
| O-Ring 38 Für 3/4 Steckdose A | ||||
| 034 | 213514-2 | 1.20 | 1.43 | |
| O-Ring 38 Für 3/4 Steckdose A | ||||
| 034-1 | 213514-2 | 1.20 | 1.43 | |
| Einlassabdeckung | ||||
| 035 | 318108-9 | 20.90 | 24.87 | |
| Kappe | ||||
| 036 | 286280-4 | 2.40 | 2.86 | |
| Nippel einfügen Orion | ||||
| 037 | 243105-5 | 16.50 | 19.64 | |
| Splint 3-22 A | ||||
| 038 | 258033-1 | 1.00 | 1.19 | |
| Spannstift | ||||
| 039 | 951078-5 | 1.00 | 1.19 | |
| Spannstift | ||||
| 040 | 951078-5 | 1.00 | 1.19 | |
| Spannstift | ||||
| 041 | 951078-5 | 1.00 | 1.19 | |
| Inbusschraube 5x28 | ||||
| 042 | 265570-8 | 1.20 | 1.43 | |
| Flache Unterlegscheibe 5 | ||||
| 043 | 267343-5 | 1.00 | 1.19 | |
| Inbusschraube m5x16 | ||||
| 044 | 265563-5 | 1.00 | 1.19 | |
| Flache Unterlegscheibe 5 | ||||
| 045 | 267343-5 | 1.00 | 1.19 | |
| Magazin Zsb | ||||
| 046 | 419846-7 | 11.00 | 13.09 | |
| Stoppring E-3 | ||||
| 047 | 259042-3 | 1.00 | 1.19 | |
| Torsionsfeder 7 | ||||
| 048 | 233505-7 | 3.60 | 4.28 | |
| Stift 4 | ||||
| 049 | 256773-5 | 2.40 | 2.86 | |
| Kompletter Deckel für das Magazin | ||||
| 050 | 158922-9 | 26.40 | 31.42 | |
| Stift 3 | ||||
| 051 | 268168-0 | 1.20 | 1.43 | |
| Stahlkugel 4 | ||||
| 052-1 | 216008-6 | 1.00 | 1.19 | |
| Stahlkugel 3.5 | ||||
| 052A | 216040-0 | 1.00 | 1.19 | |
| Stahlkugel 4 | ||||
| 052B | 216008-6 | 1.00 | 1.19 | |
| Druckfeder 2 | ||||
| 053 | 233492-0 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 054 | 419858-0 | |||
| AS, AFSTEL- AN911H * | ||||
| 054-1 | 454691-3 | 1.20 | 1.43 | |
| Sicherungsring S-25 | ||||
| 055 | 961105-0 | 1.00 | 1.19 | |
| Einstellhülse | ||||
| 056 | 419859-8 | 2.40 | 2.86 | |
| Stift 2,5 | ||||
| 057 | 268169-8 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 057-1 | 268272-5 | |||
| Wechselplatte | ||||
| 058 | 419860-3 | 4.80 | 5.71 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 059 | 135229-0 | |||
| MAGAZIN KPL. AN911H * | ||||
| 059-1 | 135586-6 | 39.60 | 47.12 | |
| Hakenverbindung | ||||
| 060 | 162255-6 | 3.60 | 4.28 | |
| Sechskantmutter M5 | ||||
| 061 | 931202-6 | 1.00 | 1.19 | |
| Haken | ||||
| 062 | 168499-6 | 8.40 | 10.00 | |
| Schraube | ||||
| 063 | 265176-2 | 1.20 | 1.43 | |
| Abdeckung | ||||
| 064 | 419845-9 | 4.80 | 5.71 | |
| Urethanring 4 | ||||
| 065 | 262130-7 | 1.20 | 1.43 | |
| Vorschubklaue | ||||
| 066 | 310231-6 | 26.40 | 31.42 | |
| Torsionsfeder 9 | ||||
| 067 | 233515-4 | 2.40 | 2.86 | |
| Stift 4,5 | ||||
| 068 | 268180-0 | 1.20 | 1.43 | |
| Niete | ||||
| 069 | 255174-4 | 1.20 | 1.43 | |
| 4 Unterlegscheibe | ||||
| 070 | 941052-1 | 1.00 | 1.19 | |
| Abdeckhaube | ||||
| 071 | 413111-6 | 8.40 | 10.00 | |
| 4 Unterlegscheibe | ||||
| 072 | 941052-1 | 1.00 | 1.19 | |
| Niete | ||||
| 073 | 255174-4 | 1.20 | 1.43 | |
| Kontaktarm | ||||
| 074 | 165463-8 | 30.80 | 36.65 | |
| Stift 4 | ||||
| 075 | 268178-7 | 1.20 | 1.43 | |
| Urethanring 3 | ||||
| 076 | 262120-0 | 1.20 | 1.43 | |
| O-Ring 9 | ||||
| 077 | 213054-0 | 1.00 | 1.19 | |
| Kolben | ||||
| 078 | 324766-1 | 7.20 | 8.57 | |
| O-Ring 14 | ||||
| 079 | 213154-6 | 1.00 | 1.19 | |
| Gummiring 13 | ||||
| 080 | 262129-2 | 1.20 | 1.43 | |
| Druckfeder 6 | ||||
| 081 | 234007-6 | 2.40 | 2.86 | |
| Druckfeder 9 | ||||
| 082 | 234008-4 | 2.40 | 2.86 | |
| O-Ring 22,4 | ||||
| 083 | 213008-7 | 1.20 | 1.43 | |
| Zylinder | ||||
| 084 | 419840-9 | 1.20 | 1.43 | |
| Sicherungsscheibe 5 | ||||
| 085 | 267345-1 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 086 | 265562-7 | |||
| Urethanring 3 | ||||
| 087 | 262120-0 | 1.20 | 1.43 | |
| Tuer | ||||
| 088 | 310452-0 | 72.60 | 86.39 | |
| Tuer | ||||
| 088-2 | 310452-0 | 72.60 | 86.39 | |
| Sperrhebel | ||||
| 089 | 310233-2 | 14.30 | 17.02 | |
| Druckfeder 5 | ||||
| 090 | 233486-5 | 1.20 | 1.43 | |
| Stift 2,5 | ||||
| 091 | 268177-9 | 1.00 | 1.19 | |
| Nagelhalter | ||||
| 092 | 310451-2 | 13.20 | 15.71 | |
| Nagelhalter | ||||
| 092-1 | 310451-2 | 13.20 | 15.71 | |
| Druckfeder 4 | ||||
| 093 | 234009-2 | 2.40 | 2.86 | |
| Stift 2,5 | ||||
| 094 | 268177-9 | 1.00 | 1.19 | |
| Klemme | ||||
| 095 | 345802-0 | 1.20 | 1.43 | |
| Druckfeder 5 | ||||
| 096 | 234010-7 | 1.20 | 1.43 | |
| Türkappe | ||||
| 097 | 419861-1 | 2.40 | 2.86 | |
| Innenstiftschraube M4X8 A | ||||
| 098 | 265911-8 | 1.00 | 1.19 | |
| Innenstiftschraube M4X8 A | ||||
| 098-1 | 265911-8 | 1.00 | 1.19 | |
| 4 Unterlegscheibe | ||||
| 099 | 941051-3 | 1.00 | 1.19 | |
| Innensechskantschraube M4x14 | ||||
| 100 | 922122-5 | 1.00 | 1.19 | |
| Innensechskantschraube M4x14 | ||||
| 100-1 | 922122-5 | 1.00 | 1.19 | |
| O-Ring 15 | ||||
| 101 | 213233-0 | 1.00 | 1.19 | |
| O-Ring 18 | ||||
| 102 | 213275-4 | 1.00 | 1.19 | |
| Wechselventilführung | ||||
| 103 | 419841-7 | 27.50 | 32.72 | |
| O-Ring 7 | ||||
| 104 | 213968-3 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 105 | 419958-6 | |||
| Regelventil | ||||
| 105-1 | 456261-4 | 22.00 | 26.18 | |
| O-Ring 12,5 | ||||
| 106 | 213185-5 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 107 | 234187-8 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 107-1 | 234187-8 | |||
| O-Ring 3 | ||||
| 108 | 213034-6 | 1.00 | 1.19 | |
| O-Ring 3 blw A | ||||
| 108-1 | 213A17-2 | 1.20 | 1.43 | |
| O-Ring 3 blw A | ||||
| 108A | 213A17-2 | 1.20 | 1.43 | |
| Schaltventilschaft | ||||
| 109 | 324743-3 | 6.00 | 7.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 109-1 | 326189-9 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 109A | 326189-9 | |||
| O-Ring 3 | ||||
| 110 | 213979-8 | 2.40 | 2.86 | |
| O-Ring 3 | ||||
| 110-1 | 213640-7 | 2.40 | 2.86 | |
| O-Ring 3 | ||||
| 110A | 213640-7 | 2.40 | 2.86 | |
| O-Ring 18 | ||||
| 111 | 213275-4 | 1.00 | 1.19 | |
| Überarbeitungskit An911h | ||||
| 112 | 194737-0 | 35.20 | 41.89 | |
| Schaltventilgehäuse | ||||
| 113 | 331741-0 | 14.30 | 17.02 | |
| Torsionsfeder 5 | ||||
| 114 | 233501-5 | 1.20 | 1.43 | |
| Distanzscheibe | ||||
| 115 | 310199-6 | 6.00 | 7.14 | |
| Torsionsfeder 6 | ||||
| 116 | 233576-4 | 2.40 | 2.86 | |
| Torsionsfeder 6 | ||||
| 116-1 | 233576-4 | 2.40 | 2.86 | |
| Entriegelungsraste | ||||
| 117 | 310310-0 | 6.00 | 7.14 | |
| Entriegelungsraste | ||||
| 117-1 | 310310-0 | 6.00 | 7.14 | |
| Schalter Montageplatte | ||||
| 118 | 419844-1 | 4.80 | 5.71 | |
| Stahlkugel 4 | ||||
| 119 | 216024-8 | 1.00 | 1.19 | |
| Sperrbolzen | ||||
| 119-1 | 326144-1 | 2.40 | 2.86 | |
| Sperrbolzen | ||||
| 119A | 326144-1 | 2.40 | 2.86 | |
| Druckfeder 2 | ||||
| 120 | 233490-4 | 1.00 | 1.19 | |
| Abdeckplatte für Anlassfeder | ||||
| 121 | 419743-7 | 1.00 | 1.19 | |
| Stift 3 | ||||
| 122 | 268168-0 | 1.20 | 1.43 | |
| Stift 3 | ||||
| 123 | 268168-0 | 1.20 | 1.43 | |
| Spannstift 2-12 | ||||
| 124 | 951007-8 | 1.00 | 1.19 | |
| Schalterknopf | ||||
| 125 | 310294-2 | 14.30 | 17.02 | |
| Torsionsfeder 4 | ||||
| 126 | 231699-2 | 1.20 | 1.43 | |
| Hebel | ||||
| 127 | 310196-2 | 7.20 | 8.57 | |
| Hebel | ||||
| 128 | 310198-8 | 6.00 | 7.14 | |
| Torsionsfeder 4 | ||||
| 129 | 233503-1 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 130 | 135494-1 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 130-1 | 135494-1 | |||
| Schaltstange | ||||
| 131 | 310293-4 | 10.80 | 12.85 | |
| Druckfeder 6 | ||||
| 132 | 233489-9 | 1.00 | 1.19 | |
| Einstellblock (oben) | ||||
| 133 | 310227-7 | 13.20 | 15.71 | |
| Achse, Regler | ||||
| 134 | 324767-9 | 2.40 | 2.86 | |
| Druckfeder 2 | ||||
| 135 | 233491-2 | 1.20 | 1.43 | |
| Stahlkugel 2.3 | ||||
| 136 | 216031-1 | 1.00 | 1.19 | |
| Kompletter Einsteller | ||||
| 137 | 158747-1 | 1.20 | 1.43 | |
| Spannstift 2-14 | ||||
| 139 | 951010-9 | 1.00 | 1.19 | |
| Spannstift 2-14 | ||||
| 141 | 951010-9 | 1.00 | 1.19 | |
| Stellelement | ||||
| 142 | 310201-5 | 6.00 | 7.14 | |
| Klemmplatte | ||||
| 143 | 345801-2 | 2.40 | 2.86 | |
| Einsteller-set | ||||
| 144 | 135228-2 | 38.50 | 45.82 | |
| Ventil komplett An711H A | ||||
| 145 | 136098-2 | 72.60 | 86.39 | |
| Ventil komplett An711H A | ||||
| 145-1 | 136098-2 | 72.60 | 86.39 | |
