Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita BHX2501'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

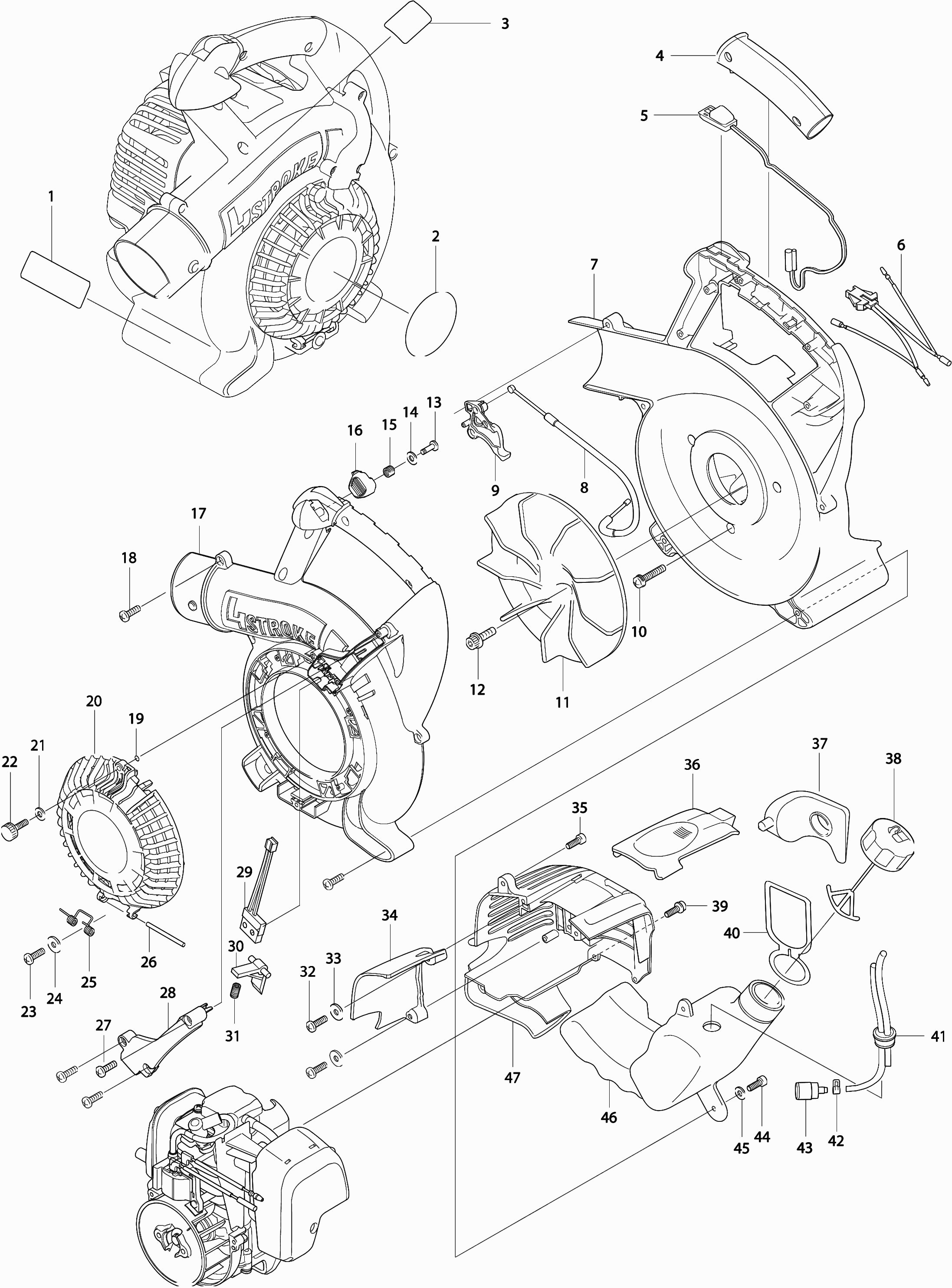

Zeichnungen der Makita BHX2501
Teileliste der Makita BHX2501
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Label Gevaar Bhx2500 A | ||||
| 001 | 892460-8@141 | 1.10 | 1.31 | |
| Label "bhx2501" | ||||
| 002 | 892426-8@141 | 2.93 | 3.49 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 003 | 810450-9@141 | |||
| Greepdeksel | ||||
| 004 | 273665-3@141 | 5.46 | 6.50 | |
| Schalter | ||||
| 005 | 638640-0@141 | 8.52 | 10.14 | |
| Anschlussleitung | ||||
| 006 | 638758-7@141 | 8.46 | 10.07 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 007 | 450958-7@141 | |||
| Controle kabel | ||||
| 008 | 168518-8@141 | 6.90 | 8.21 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 009 | 452607-2@141 | |||
| Schroef 5x30 | ||||
| 010 | 911253-5@141 | 0.83 | 0.99 | |
| Luefter | ||||
| 011 | 240113-7@141 | 12.58 | 14.97 | |
| Schroef 6x20 | ||||
| 012 | 911333-7@141 | 0.83 | 0.99 | |
| Tapschroef 4x18 | ||||
| 013 | 265A48-7@141 | 0.90 | 1.07 | |
| Schroef Pt 5x16mm | ||||
| 013 | 265878-0@141 | 0.83 | 0.99 | |
| Sluitring 4 | ||||
| 014 | 253874-0@141 | 0.83 | 0.99 | |
| Drukveer 8 | ||||
| 015 | 231025-5@141 | 0.83 | 0.99 | |
| Blokkeerknop | ||||
| 016 | 452608-0@141 | 4.08 | 4.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 017 | 125921-6@141 | |||
| Tapschroef 4x18 | ||||
| 018 | 265A48-7@141 | 0.90 | 1.07 | |
| Schroef Pt 5x16mm | ||||
| 018 | 265878-0@141 | 0.83 | 0.99 | |
| O-ring 3 | ||||
| 019 | 213022-3@141 | 0.83 | 0.99 | |
| Schutz | ||||
| 020 | 452604-8@141 | 11.68 | 13.90 | |
| Ring | ||||
| 021 | 424180-2@141 | 1.01 | 1.20 | |
| Schraube | ||||
| 022 | 265782-3@141 | 2.08 | 2.48 | |
| Tapschroef 4x18 | ||||
| 023 | 265A48-7@141 | 0.90 | 1.07 | |
| Schroef Pt 5x16mm | ||||
| 023 | 265878-0@141 | 0.83 | 0.99 | |
| Revet 5mm | ||||
| 024 | 267394-8@141 | 0.83 | 0.99 | |
| Veer 5mm | ||||
| 025 | 233536-6@141 | 2.16 | 2.57 | |
| As 4mm | ||||
| 026 | 268230-1@141 | 1.51 | 1.80 | |
| Tapschroef 4x18 | ||||
| 027 | 265A48-7@141 | 0.90 | 1.07 | |
| Schroef Pt 5x16mm | ||||
| 027 | 265878-0@141 | 0.83 | 0.99 | |
| Schakelaarkap | ||||
| 028 | 452606-4@141 | 5.22 | 6.21 | |
| Schaltergehäuse | ||||
| 029 | 638759-5@141 | 11.32 | 13.47 | |
| Schakelaarhandel | ||||
| 030 | 452609-8@141 | 3.65 | 4.34 | |
| Drukveer 4 | ||||
| 031 | 233133-8@141 | 0.83 | 0.99 | |
| Tapschroef 4x18 | ||||
| 032 | 265A48-7@141 | 0.90 | 1.07 | |
| Schroef Pt 5x16mm | ||||
| 032 | 265878-0@141 | 0.83 | 0.99 | |
| Sluitring 4 | ||||
| 033 | 941051-3@141 | 0.83 | 0.99 | |
| Binnenschild | ||||
| 034 | 452605-6@141 | 12.58 | 14.97 | |
| Tapschroef 4x18 | ||||
| 035 | 265A48-7@141 | 0.90 | 1.07 | |
| Schroef Pt 5x16mm | ||||
| 035 | 265878-0@141 | 0.83 | 0.99 | |
| Bougiekap | ||||
| 036 | 450964-2@141 | 1.72 | 2.05 | |
| Ölbehälter | ||||
| 037 | 424395-1@141 | 6.58 | 7.83 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 038 | 125472-9@141 | |||
| Schroef 4X16 A | ||||
| 039 | 911526-6@141 | 0.83 | 0.99 | |
| Schroef 4X16 A | ||||
| 039A | 911526-6@141 | 0.83 | 0.99 | |
| Waarschuwingslabel "fuel" | ||||
| 040 | 810455-9@141 | 2.93 | 3.49 | |
| Bezineleiding Bhx2500/01 A | ||||
| 041 | 158911-4@141 | 5.24 | 6.24 | |
| Slangklem | ||||
| 042 | 345920-4@141 | 0.83 | 0.99 | |
| Brandstoffilter | ||||
| 043 | 163447-0@141 | 3.20 | 3.81 | |
| Tapschroef 4x18 | ||||
| 044 | 265A48-7@141 | 0.90 | 1.07 | |
| Schroef Pt 5x16mm | ||||
| 044 | 265878-0@141 | 0.83 | 0.99 | |
| Revet 5mm | ||||
| 045 | 267394-8@141 | 0.83 | 0.99 | |
| Tankdop | ||||
| 046 | 450988-8@141 | 14.24 | 16.95 | |
| Motorgehäuse | ||||
| 047 | 452630-7@141 | 14.24 | 16.95 | |

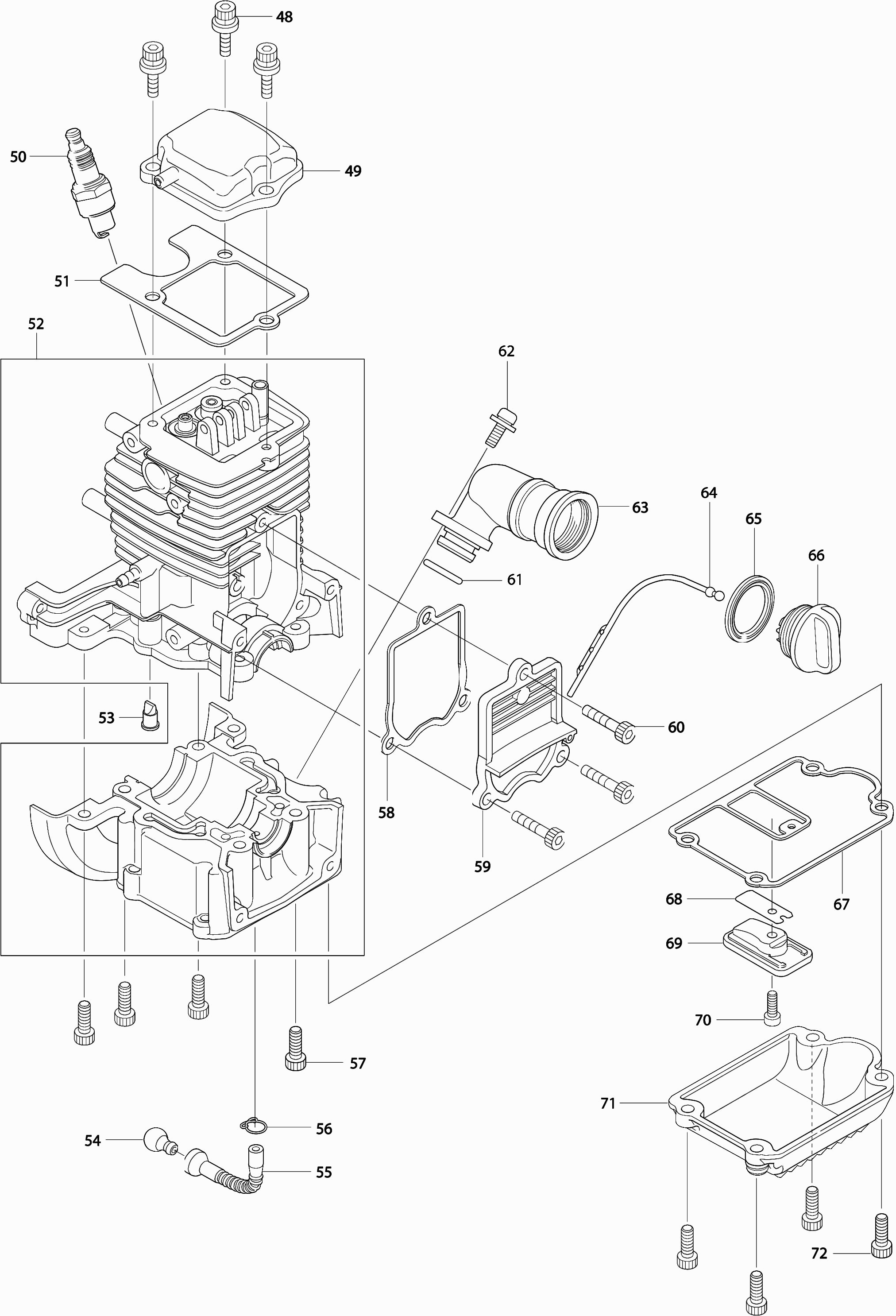

| Met.Schroef Ph2 M5X16Mm Ck A | ||||
| 048 | 922223-9@141 | 0.83 | 0.99 | |
| Kleppendeksel | ||||
| 049 | 140B46-7@141 | 5.88 | 7.00 | |
| Bougie Cmr6a | ||||
| 050 | 965603030@141 | 12.55 | 14.93 | |
| Kleppendekselpakking | ||||
| 051 | 162275-0@141 | 1.72 | 2.05 | |
| Cilinderblokset | ||||
| 052 | 125914-3@141 | 73.52 | 87.49 | |
| Controle klep | ||||
| 053 | 424201-0@141 | 1.72 | 2.05 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 054 | 325666-8@141 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 055 | 424202-8@141 | |||
| Slangklem | ||||
| 056 | 282020-8@141 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 057 | 922217-4@141 | |||
| Carterdekselpakking | ||||
| 058 | 162274-2@141 | 1.72 | 2.05 | |
| Gehäusedeckel | ||||
| 059 | 318443-5@141 | 4.26 | 5.07 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 060 | 922217-4@141 | |||
| O-ring | ||||
| 061 | 213591-4@141 | 2.08 | 2.48 | |
| Inbusbout M5x12mm Ck | ||||
| 062 | 922213-2@141 | 0.83 | 0.99 | |
| Oliepijp | ||||
| 063 | 140813-8@141 | 2.44 | 2.90 | |
| Oliepeilstok | ||||
| 064 | 452610-3@141 | 3.22 | 3.83 | |
| Dichtung | ||||
| 065 | 424343-0@141 | 0.83 | 0.99 | |
| Oliedop | ||||
| 066 | 452047-4@141 | 1.43 | 1.70 | |
| Carterpakking | ||||
| 067 | 162276-8@141 | 2.08 | 2.48 | |
| Toevoerklep | ||||
| 068 | 346083-9@141 | 1.43 | 1.70 | |
| Halteplatte | ||||
| 069 | 318440-1@141 | 1.72 | 2.05 | |
| Inbusbout M4x10 | ||||
| 070 | 922112-8@141 | 0.83 | 0.99 | |
| Carter Ebh253U A | ||||
| 071 | 318442-7@141 | 6.89 | 8.20 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 072 | 922217-4@141 | |||

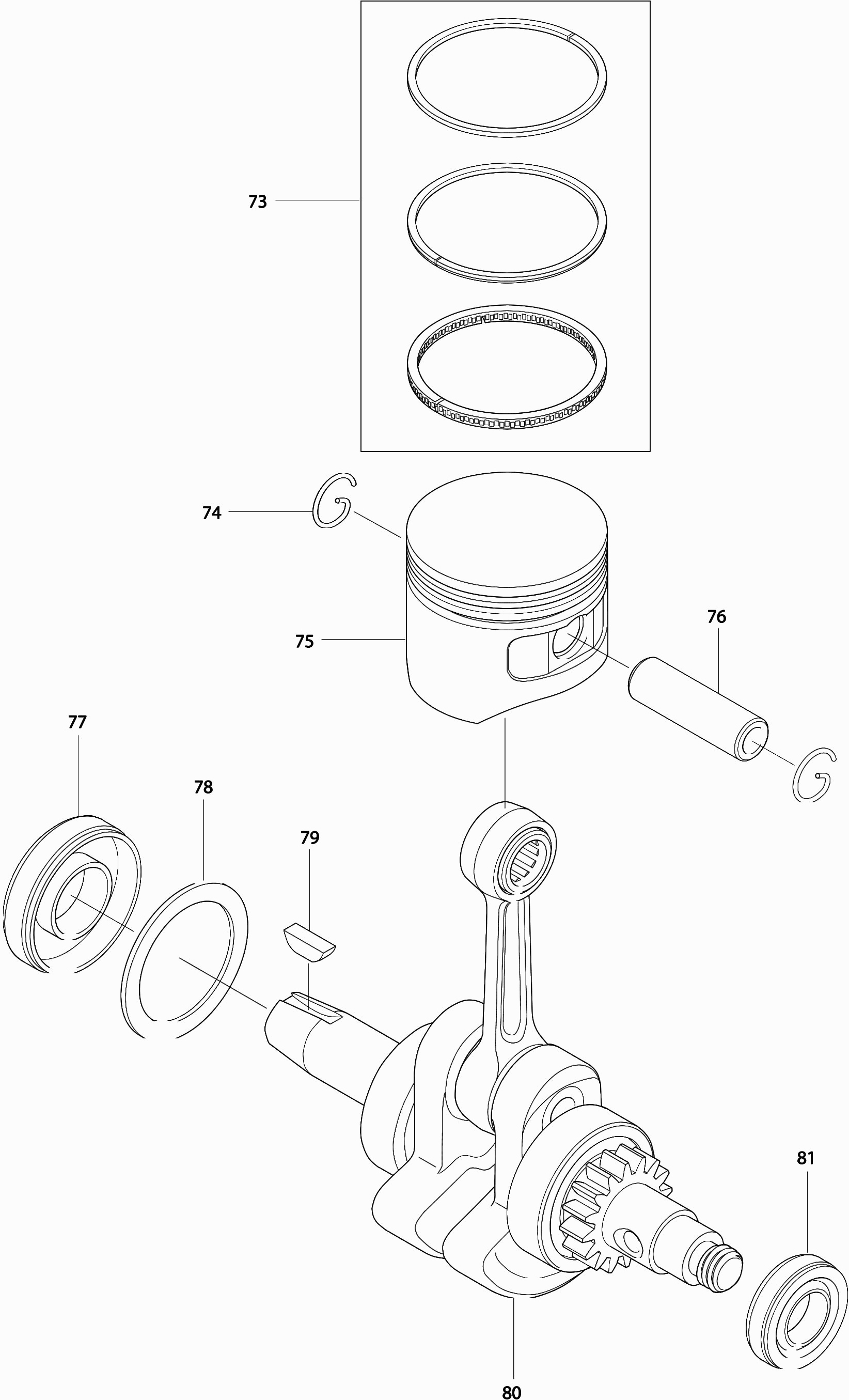

| Onderdelenset | ||||
| 073 | 196595-0@141 | 21.70 | 25.82 | |
| Borgring tbv zuigerpen | ||||
| 074 | 233976-8@141 | 0.83 | 0.99 | |
| Kolben | ||||
| 075 | 318441-9@141 | 9.52 | 11.33 | |
| Kolbenbolzen | ||||
| 076 | 257781-9@141 | 2.80 | 3.33 | |
| Keerring 12 | ||||
| 077 | 213147-3@141 | 2.08 | 2.48 | |
| Sluitring 23 | ||||
| 078 | 267400-9@141 | 1.43 | 1.70 | |
| Inlegspie 3 | ||||
| 079 | 254040-2@141 | 2.80 | 3.33 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 080 | 188608-1@141 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 081 | 213769-9@141 | |||

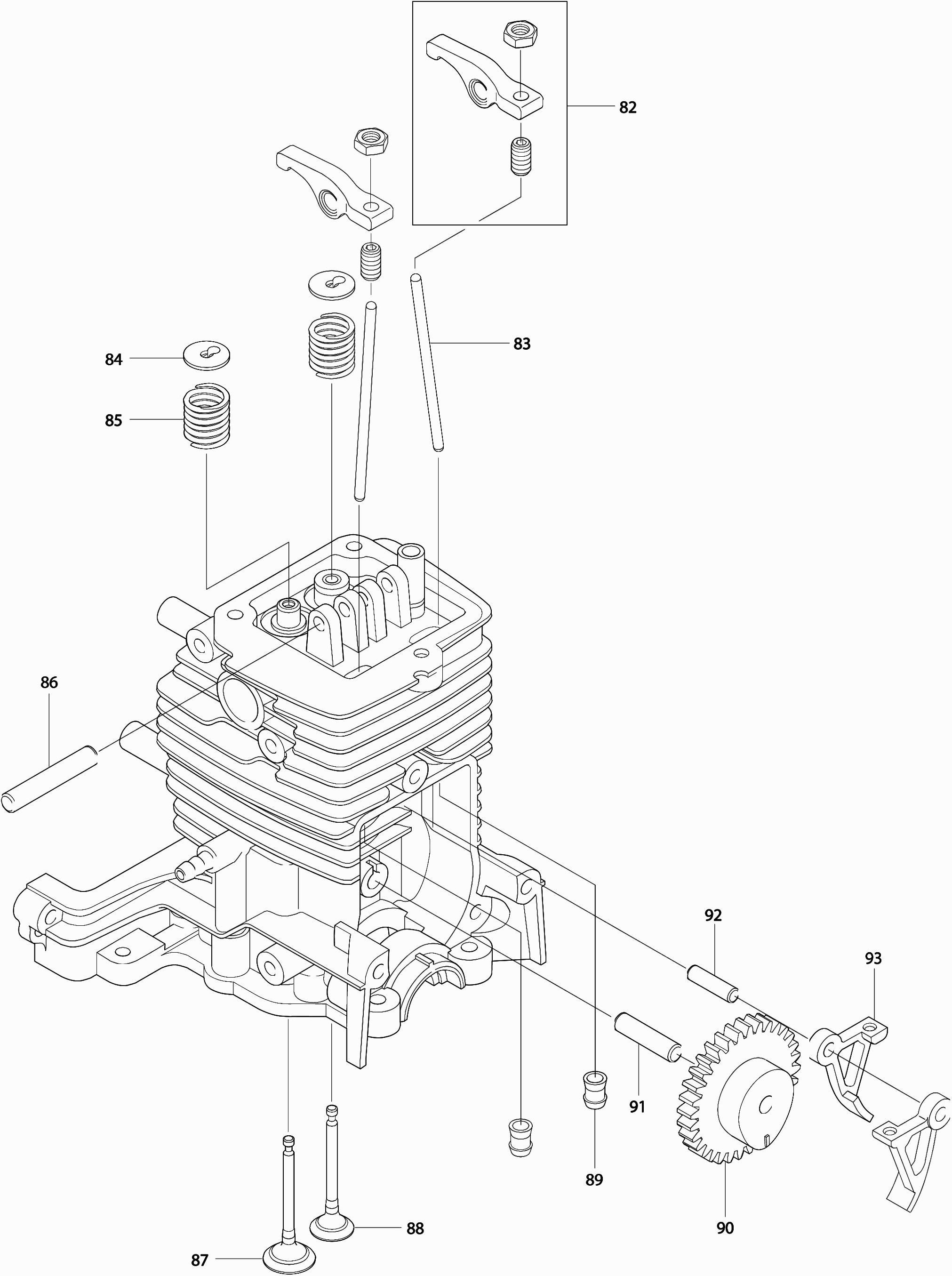

| Kleppen arm | ||||
| 082 | 125554-7@141 | 4.58 | 5.45 | |
| Kleppenpen | ||||
| 083 | 256865-0@141 | 0.83 | 0.99 | |
| Klepborgring | ||||
| 084 | 325668-4@141 | 2.08 | 2.48 | |
| Drukveer 9 | ||||
| 085 | 234108-0@141 | 2.56 | 3.05 | |
| Pen 5mm | ||||
| 086 | 256200-2@141 | 0.83 | 0.99 | |
| Inlaatklep | ||||
| 087 | 326367-1@141 | 4.81 | 5.72 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 088 | 325669-2@141 | |||
| Afstandhouder Ebh253U A | ||||
| 089 | 424200-2@141 | 0.83 | 0.99 | |
| Tuimelaartandwiel | ||||
| 090 | 125552-1@141 | 23.75 | 28.26 | |
| Pen 5Mm Ebh253U A | ||||
| 091 | 268238-5@141 | 0.83 | 0.99 | |
| Pen 4Mm Ebh253U A | ||||
| 092 | 268239-3@141 | 0.83 | 0.99 | |
| Nokken tiller | ||||
| 093 | 313169-4@141 | 2.80 | 3.33 | |

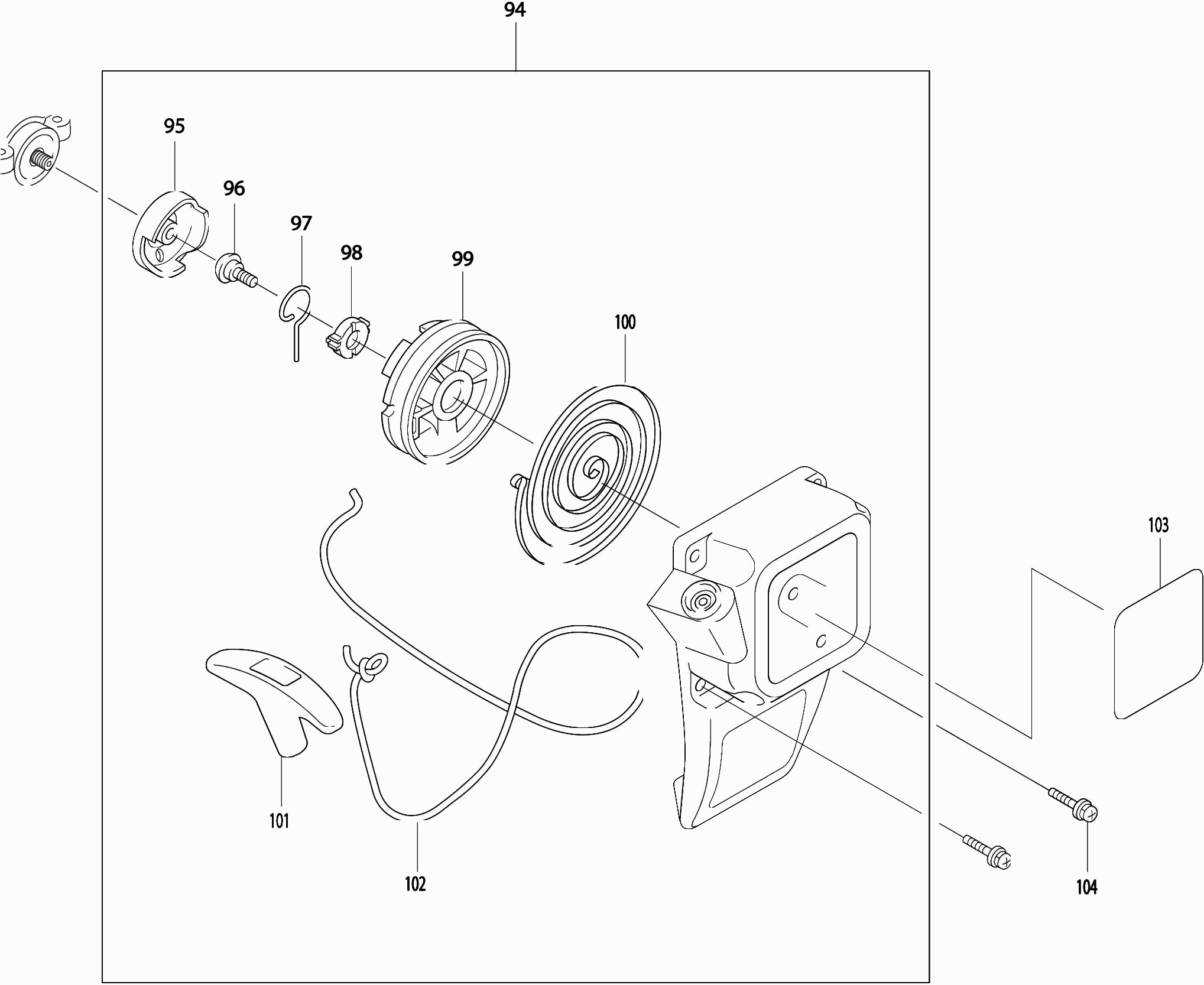

| Startinrichting | ||||
| 094 | 125917-7@141 | 16.07 | 19.12 | |
| Startpulley | ||||
| 095 | 168483-1@141 | 2.16 | 2.57 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 096 | 266585-8@141 | |||
| Swing arm | ||||
| 097 | 325923-4@141 | 1.43 | 1.70 | |
| Binnenbus | ||||
| 098 | 451938-6@141 | 1.72 | 2.05 | |
| Startkoordtrommel | ||||
| 099 | 451937-8@141 | 4.58 | 5.45 | |
| starterveer | ||||
| 100 | 232258-5@141 | 5.88 | 7.00 | |
| Startergreep | ||||
| 101 | 424319-7@141 | 2.80 | 3.33 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 102 | 444019-3@141 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 103 | 893304-5@141 | |||
| Schroef 4X16 A | ||||
| 104 | 911526-6@141 | 0.83 | 0.99 | |
| Schroef 4X16 A | ||||
| 104A | 911526-6@141 | 0.83 | 0.99 | |

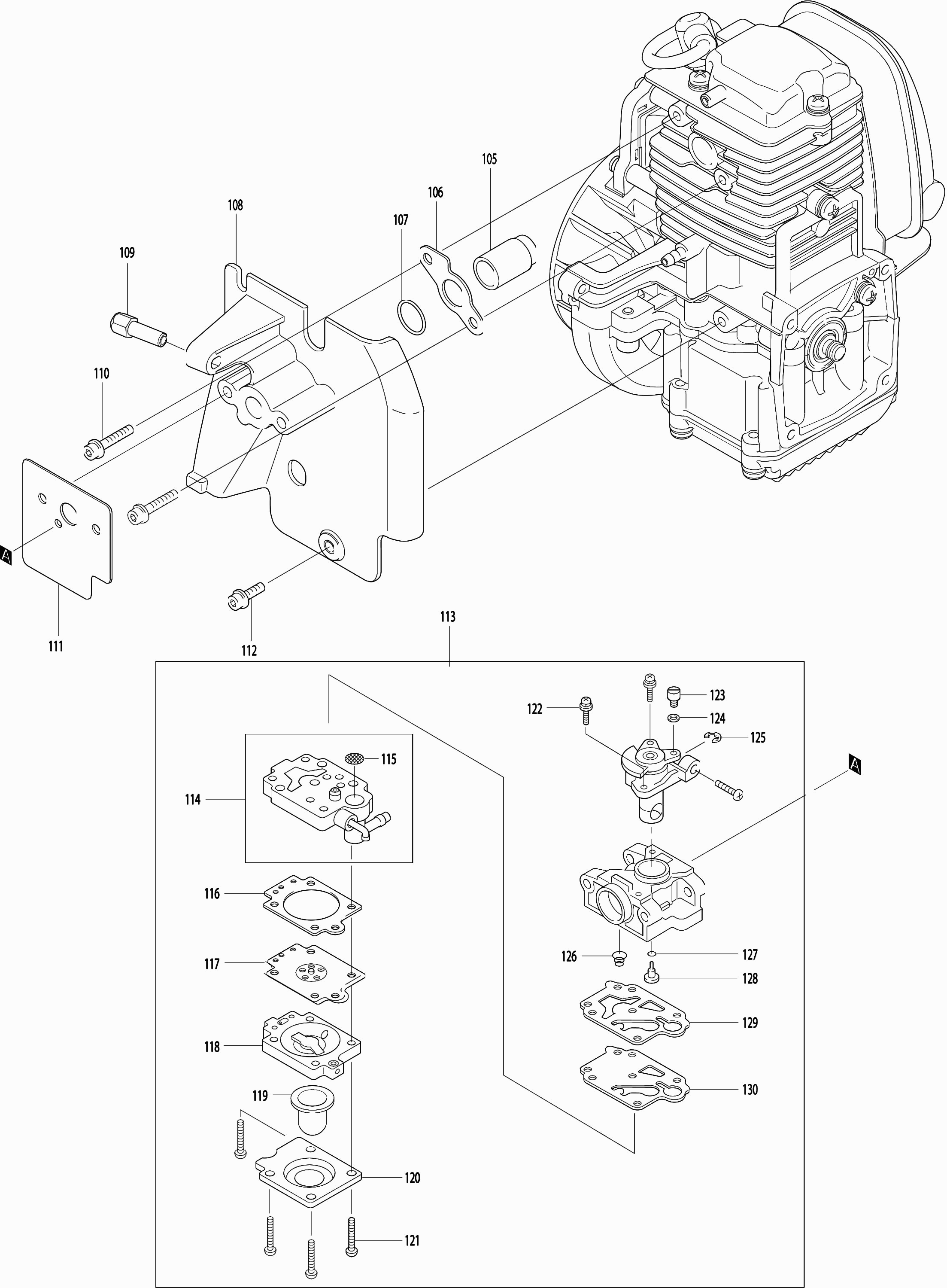

| Luchtinlaat Ebh253U A | ||||
| 105 | 324961-3@141 | 3.22 | 3.83 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 106 | 5923504700@141 | |||
| O-Ring 10 Ebh253U A | ||||
| 107 | 213078-6@141 | 0.83 | 0.99 | |
| Spruitstuk | ||||
| 108 | 125916-9@141 | 8.52 | 10.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 109 | 266643-0@141 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 110 | 922228-9@141 | |||
| Pakking "carburateur" | ||||
| 111 | 413138-6@141 | 1.21 | 1.44 | |
| Inbusbout M5x12mm Ck | ||||
| 112 | 922213-2@141 | 0.83 | 0.99 | |
| Carburateur Bhx2500/01 A | ||||
| 113 | 168641-9@141 | 53.38 | 63.52 | |
| Pompdeksel | ||||
| 114 | 140808-1@141 | 16.84 | 20.04 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 115 | 352010-6@141 | |||
| Membraampakking | ||||
| 116 | 442154-1@141 | 2.44 | 2.90 | |
| Membraam | ||||
| 117 | 168620-7@141 | 14.23 | 16.93 | |
| Luchtzuiverhuis Ebh253U A | ||||
| 118 | 140438-8@141 | 10.81 | 12.86 | |
| Opvoerpomp | ||||
| 119 | 424314-7@141 | 3.65 | 4.34 | |
| Pompdeksel Ebh253U A | ||||
| 120 | 346270-0@141 | 3.65 | 4.34 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 121 | 266582-4@141 | |||
| Met.schroef Ph2 M3x18mm Ck | ||||
| 122 | 266581-6@141 | 1.21 | 1.44 | |
| Zwenkelement | ||||
| 123 | 325922-6@141 | 4.26 | 5.07 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 124 | 413140-9@141 | |||
| Seegering E-3 A | ||||
| 125 | 257964-1@141 | 2.08 | 2.48 | |
| Drukveer 5-9mm | ||||
| 126 | 234183-6@141 | 2.93 | 3.49 | |
| O-ring 2 | ||||
| 127 | 213538-8@141 | 2.08 | 2.48 | |
| Sproeier Ebh253U P | ||||
| 128 | 326027-5@141 | 11.16 | 13.28 | |
| Membraampakking | ||||
| 129 | 442155-9@141 | 2.44 | 2.90 | |
| Pomp diafragma | ||||
| 130 | WJ00009599@141 | 4.08 | 4.86 | |

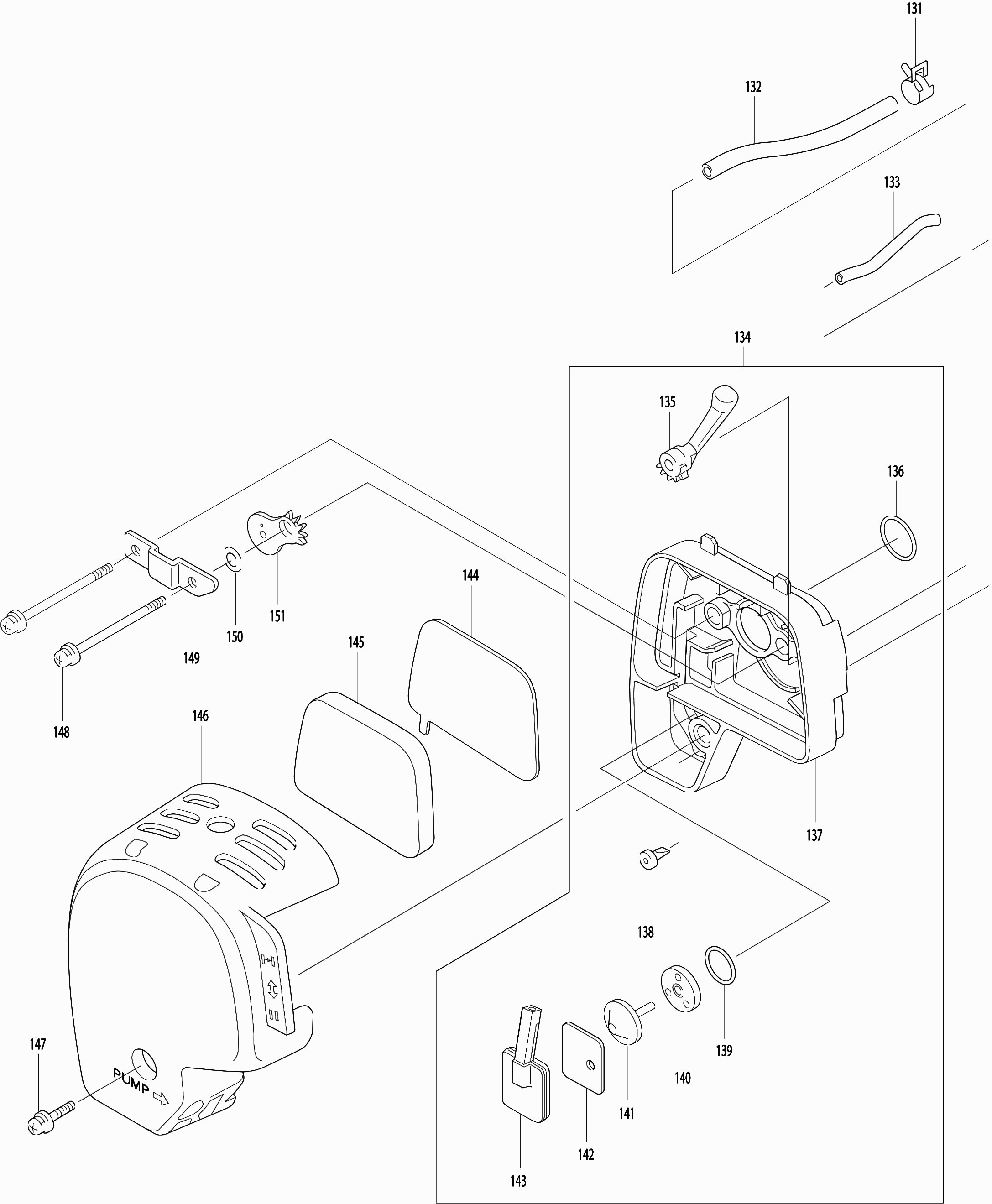

| Slangklem | ||||
| 131 | 345918-1@141 | 0.83 | 0.99 | |
| Ontluchtingspijp | ||||
| 132 | 422041-0@141 | 1.80 | 2.14 | |
| Benzineslang | ||||
| 133 | 422070-3@141 | 2.56 | 3.05 | |
| Luchtfilterhuis Ebh253U A | ||||
| 134 | 123845-0@141 | 17.97 | 21.38 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 135 | 451925-5@141 | |||
| O-ring 15 | ||||
| 136 | 213540-1@141 | 0.83 | 0.99 | |
| Luchtfilterhuis Ebh253U A | ||||
| 137 | 123845-0@141 | 17.97 | 21.38 | |
| Overdrukventiel | ||||
| 138 | 424316-3@141 | 2.80 | 3.33 | |
| O-ring 14 | ||||
| 139 | 213539-6@141 | 0.83 | 0.99 | |
| Overdrukklepplaat | ||||
| 140 | 451924-7@141 | 0.83 | 0.99 | |
| Overdrukklep | ||||
| 141 | 424315-5@141 | 0.83 | 0.99 | |
| Scheidingspakking | ||||
| 142 | 168577-2@141 | 1.24 | 1.48 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 143 | 168576-4@141 | |||
| Filter Element | ||||
| 144 | 443140-5@141 | 2.80 | 3.33 | |
| Filter Element | ||||
| 145 | 443141-3@141 | 2.80 | 3.33 | |
| Filterabdeckung | ||||
| 146 | 450561-4@141 | 5.88 | 7.00 | |
| Met.schroef Ph M5x14mm Ck | ||||
| 147 | 266809-2@141 | 0.83 | 0.99 | |
| Met.schroef Ph2 M5x68mm Ck | ||||
| 148 | 265188-5@141 | 0.83 | 0.99 | |
| Montageplaat Ebh253U A | ||||
| 149 | 346647-9@141 | 1.72 | 2.05 | |
| Pakkingring | ||||
| 150 | 423376-2@141 | 0.83 | 0.99 | |
| Chokeplaat | ||||
| 151 | 450560-6@141 | 0.83 | 0.99 | |
| Inbusbout M5x40mm Ck | ||||
| 152 | 266440-4@141 | 1.06 | 1.26 | |

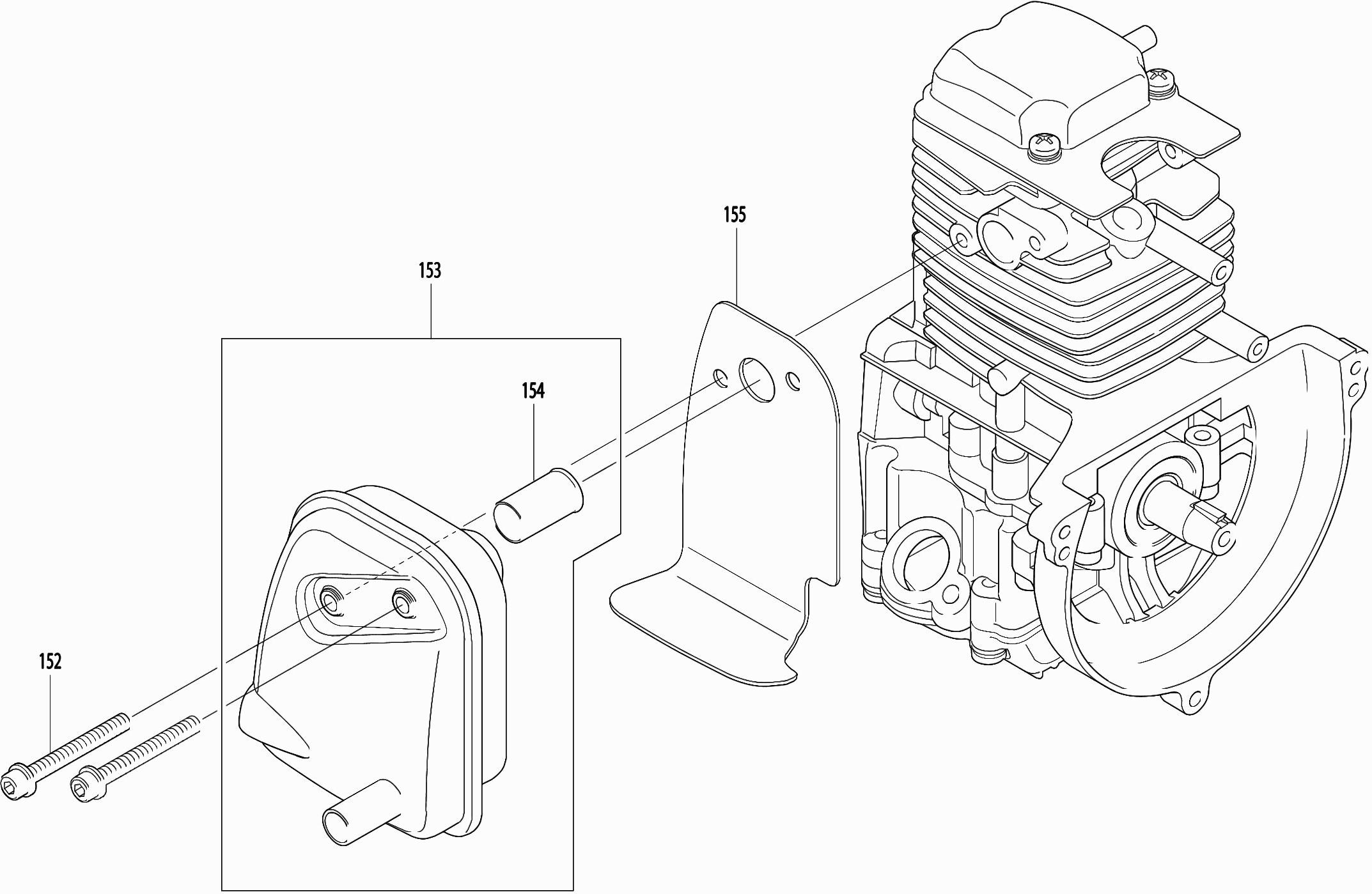

| Uitlaat Bhx2500 A | ||||
| 153 | 168643-5@141 | 8.56 | 10.19 | |
| Vonkenvanger Ebh253U A | ||||
| 154 | 324980-9@141 | 6.29 | 7.49 | |
| Uitlaatpakking | ||||
| 155 | 168593-4@141 | 3.37 | 4.01 | |
| Kabel 1 Bhx2500 P | ||||
| 156 | 638709-0@141 | 2.08 | 2.48 | |
| Kabel 1 Bhx2500 A | ||||
| 156A | 632F44-4@141 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 157 | 638710-5@141 | |||
| Kabel 2 Bhx2500 A | ||||
| 157A | 632F45-2@141 | 1.01 | 1.20 | |
| Bougiedop Ebh253U A | ||||
| 158 | 424105-6@141 | 2.80 | 3.33 | |
| Bougieveer Ebh253U A | ||||
| 159 | 324891-8@141 | 1.21 | 1.44 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 160 | 168501-5@141 | |||
| Ontsteking | ||||
| 160A | 168816-0@141 | 12.58 | 14.97 | |
| Inbusbout M4x20 Ck | ||||
| 161 | 922138-0@141 | 0.83 | 0.99 | |
| Bout M6x16mm/revet EM4250 A | ||||
| 162 | 265577-4@141 | 0.83 | 0.99 | |
| Vliegwiel Bhx2500/01 A | ||||
| 163 | 319205-4@141 | 14.24 | 16.95 | |
| Slangklem | ||||

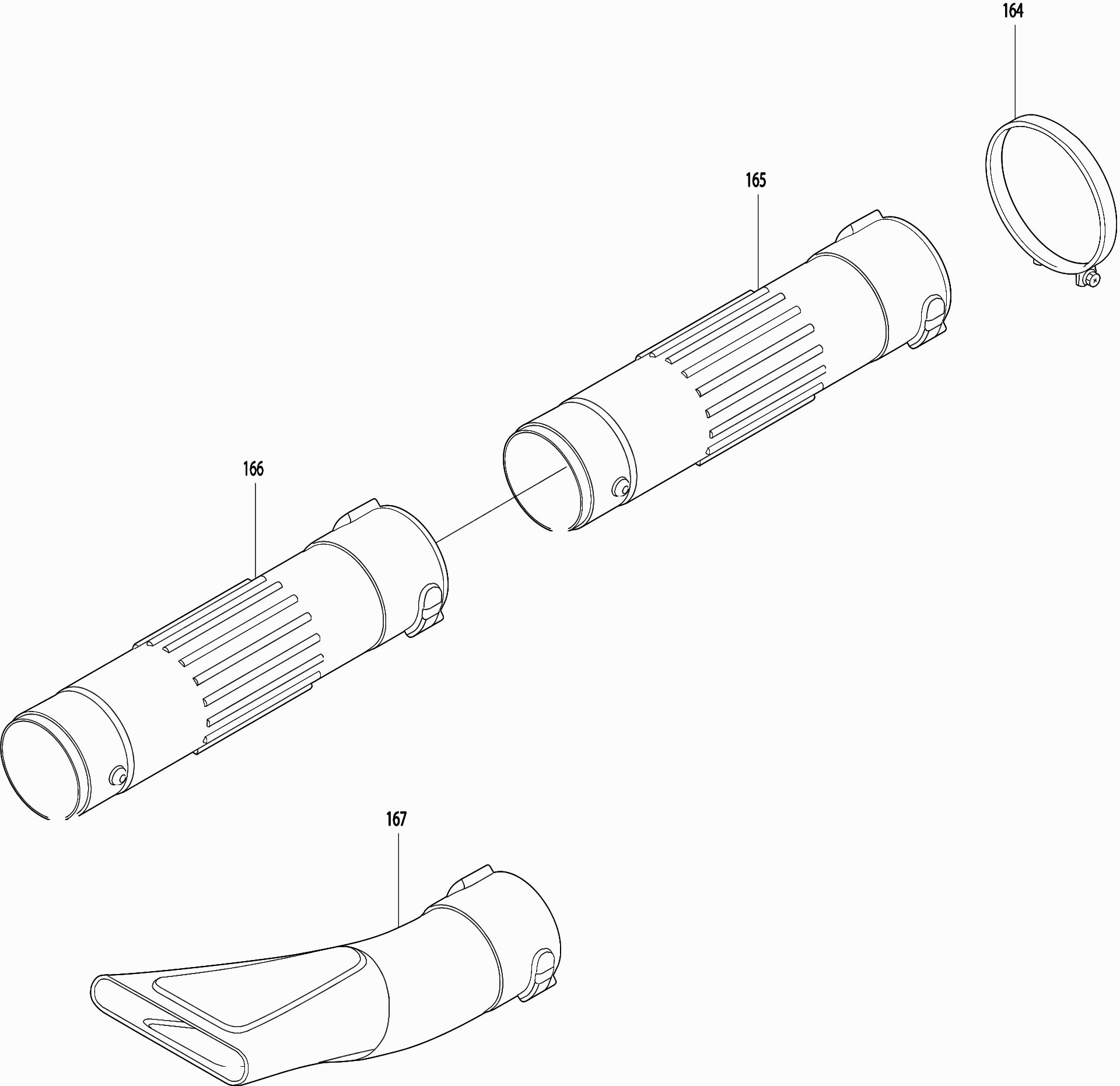

| 164 | 140352-8@141 | 13.19 | 15.70 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 165 | 6659500901@141 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 166 | 6659500901@141 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 167 | 451753-8@141 | |||
