Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita BTS130'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

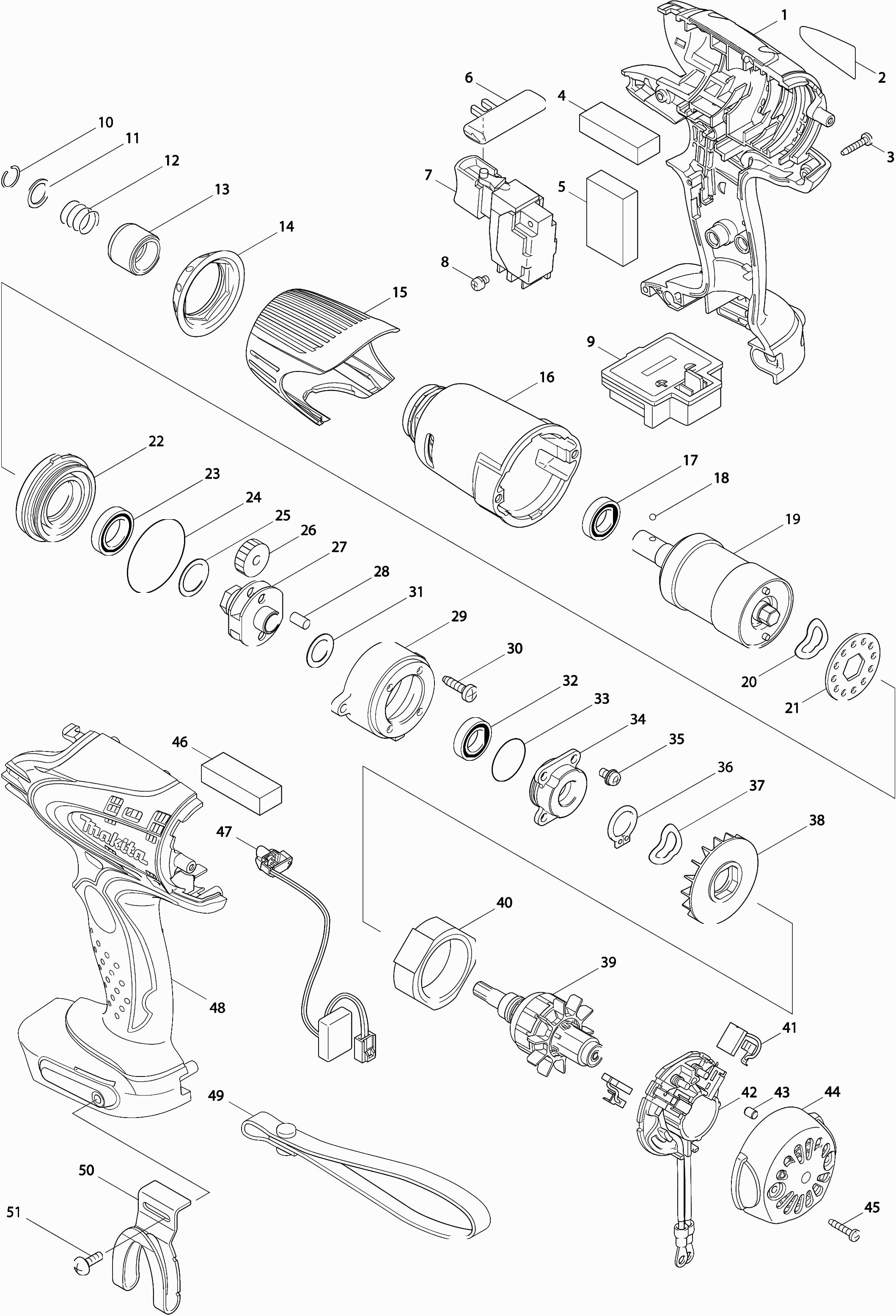

Zeichnungen der Makita BTS130
Teileliste der Makita BTS130
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Motorgehäuse (2 Kontakte) | ||||
| 001 | 187481-6 | 59.40 | 70.69 | |
| Typenschild | ||||
| 002 | 861931-6 | 3.60 | 4.28 | |
| Gewindeschneidschraube 3x16 | ||||
| 003 | 266130-9 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 004 | 423352-6 | |||
| Softgrip A | ||||
| 005 | 423351-8 | 1.00 | 1.19 | |
| L/R Schalterknopf | ||||
| 006 | 419041-9 | 1.20 | 1.43 | |
| Schalter (2 Kontakte) | ||||
| 007 | 650564-0 | 26.40 | 31.42 | |
| Schalter (3 Kontakte) | ||||
| 007* | 650652-3 | 30.80 | 36.65 | |
| Schraube 3.5x5 | ||||
| 008 | 652045-0 | 1.00 | 1.19 | |
| Anschlusseinheit (2 Kontakte) | ||||
| 009 | 643847-5 | 3.60 | 4.28 | |
| Anschlusseinheit (3 Kontakte) | ||||
| 009* | 643866-1 | 3.60 | 4.28 | |
| Federring 10 | ||||
| 010 | 231965-7 | 1.00 | 1.19 | |
| Flache Unterlegscheibe | ||||
| 011 | 267143-3 | 1.20 | 1.43 | |
| Druckfeder 13 | ||||
| 012 | 233005-7 | 1.00 | 1.19 | |
| Bithalter | ||||
| 013 | 324615-2 | 6.00 | 7.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 014 | 421913-6 | |||
| Schutz | ||||
| 015 | 419168-5 | 6.00 | 7.14 | |
| Vorderes Gehäuse | ||||
| 016 | 154740-3 | 29.70 | 35.34 | |
| Kugellager 6801llb | ||||
| 017 | 210112-3 | 6.00 | 7.14 | |
| Stahlkugel 3 | ||||
| 018 | 216019-1 | 1.00 | 1.19 | |
| Öleinheit | ||||
| 019 | 154847-5 | 389.40 | 463.39 | |
| Federring 15 | ||||
| 020 | 267721-9 | 1.00 | 1.19 | |
| Sicherungsring | ||||
| 021 | 345636-1 | 2.40 | 2.86 | |
| Lagergehäuse B | ||||
| 022 | 317963-6 | 13.20 | 15.71 | |
| Kugellager 6802llb | ||||
| 023 | 211246-5 | 9.60 | 11.42 | |
| O-Ring 38 | ||||
| 024 | 213508-7 | 1.20 | 1.43 | |
| Unterlegscheibe 15 | ||||
| 025 | 253147-1 | 1.00 | 1.19 | |
| Zahnrad 22 | ||||
| 026 | 227362-3 | 3.60 | 4.28 | |
| Zahnradträger | ||||
| 027 | 324600-5 | 60.50 | 72.00 | |
| Stift 5 | ||||
| 028 | 256253-1 | 1.00 | 1.19 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 029 | 313126-2 | |||
| Gewindeschneidschraube Ct 4x16 | ||||
| 030 | 266034-5 | 1.00 | 1.19 | |
| Unterlegscheibe 12 | ||||
| 031 | 253052-2 | 1.00 | 1.19 | |
| O-Ring 22 | ||||
| 033 | 213373-4 | 1.20 | 1.43 | |
| Lagergehäuse A | ||||
| 034 | 154881-5 | 17.60 | 20.94 | |
| Kreuzschlitzschraube M4X8 * | ||||
| 035 | 911506-2 | 1.20 | 1.43 | |
| Sicherungsring S-14 | ||||
| 036 | 961054-1 | 1.00 | 1.19 | |
| Impeller 46 | ||||
| 038 | 240086-4 | 6.00 | 7.14 | |
| Anker | ||||
| 039 | 619168-7 | 36.30 | 43.20 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 040 | 638396-5 | |||
| Bürstenset Cb448 | ||||
| 041 | 196855-0 | 3.60 | 4.28 | |
| Kohlekasten Zsb | ||||
| 042 | 638434-3 | 3.60 | 4.28 | |
| Kohlekasten Zsb | ||||
| 042A | 638857-5 | 8.40 | 10.00 | |
| Gummistift 4 | ||||
| 043 | 263032-0 | 1.00 | 1.19 | |
| Motorhausabdeckung | ||||
| 044 | 418981-8 | 8.40 | 10.00 | |
| LED-Schaltung | ||||
| 047 | 631631-0 | 14.30 | 17.02 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 050 | 194654-4 | |||
| Schroef,M4x12 | ||||
| 051 | 251314-2 | 1.00 | 1.19 | |
