Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita DA6301'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

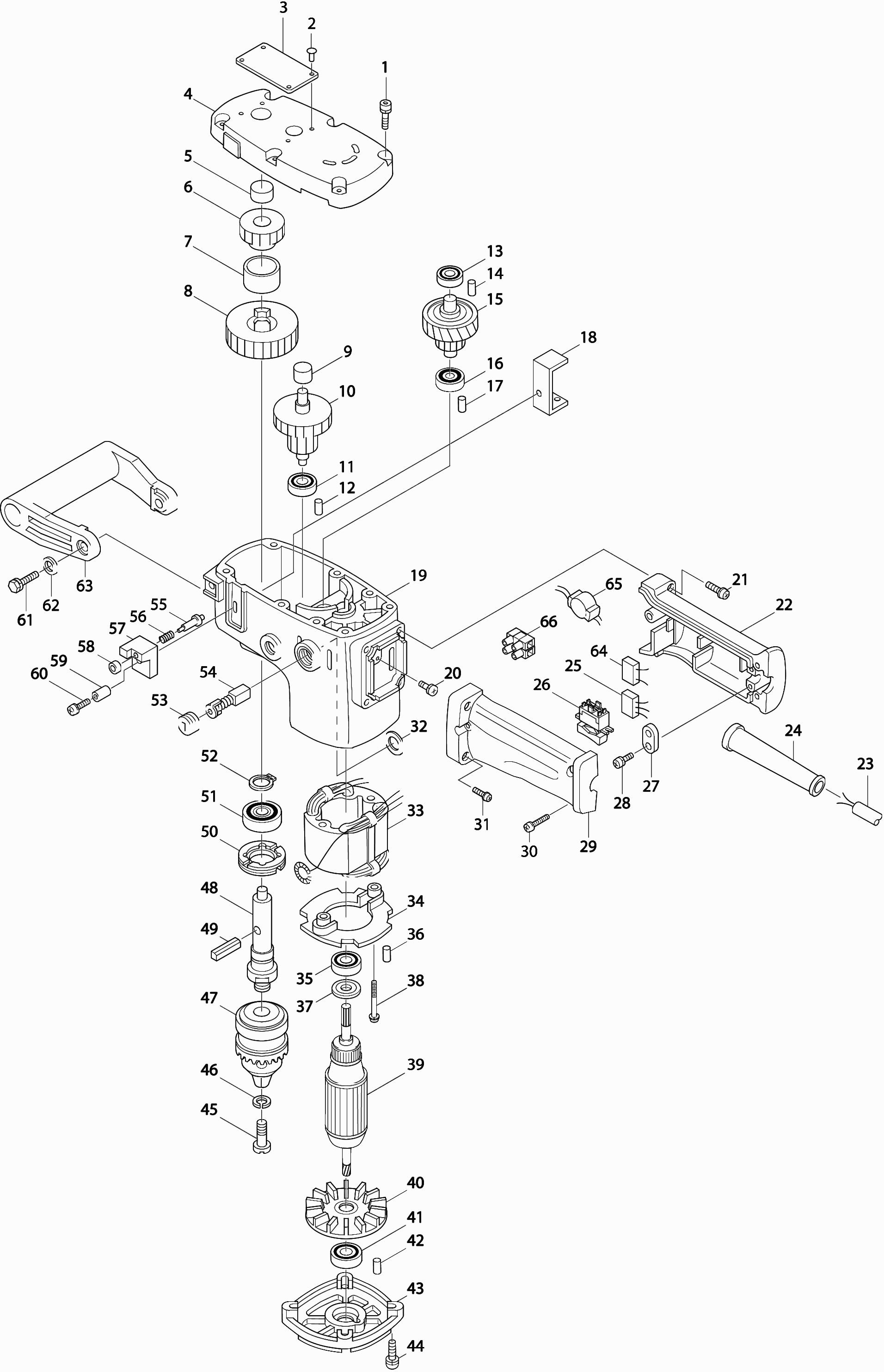

Zeichnungen der Makita DA6301
Teileliste der Makita DA6301
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| A01 | 273476-6 | |||
| Bohrf.schluessel | ||||
| A02 | 763432-9 | 3.00 | 3.57 | |
| Bohrfutterschlüsselhalter Hp2030 * | ||||
| A03 | 410102-8 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| A04 | 181791-3 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| A04-1 | 181791-3 | |||
| Statorfederchen Cb-7 | ||||
| C10 | 654019-7 | 1.20 | 1.43 | |
| Klemmbuchse für Statorv. 1,25mm | ||||
| C20 | 654501-6 | 0.83 | 0.99 | |
| Schraube 5x25 | ||||
| 001 | 911241-2 | 1.00 | 1.19 | |
| Niete 0,5 | ||||
| 002 | 953106-2 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 003 | 852488-8 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 004 | 157398-7 | |||
| Nadellager 1010 | ||||
| 005 | 212052-1 | 6.00 | 7.14 | |
| Getriebe 33 Da4511 | ||||
| 006 | 221877-2 | 72.60 | 86.39 | |
| 26mm Buchse * | ||||
| 007 | 257573-6 | 3.60 | 4.28 | |
| Zahnrad 57 Da4511 * | ||||
| 008 | 221876-4 | 88.00 | 104.72 | |
| Nadellager 810 | ||||
| 009 | 212004-2 | 4.80 | 5.71 | |
| Zahnrad 20-45 | ||||
| 010 | 226070-3 | 69.30 | 82.47 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 011 | 211033-2 | |||
| Gummistift 4 | ||||
| 012 | 263002-9 | 1.00 | 1.19 | |
| Kugellager 627llb | ||||
| 013 | 210025-8 | 3.60 | 4.28 | |
| Gummistift 4 | ||||
| 014 | 263002-9 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 015 | 155700-8 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 016 | 211018-8 | |||
| Kugellager 626llb | ||||
| 016-1 | 211016-2 | 6.00 | 7.14 | |
| Gummistift 4 | ||||
| 017 | 263002-9 | 1.00 | 1.19 | |
| Schaltachse Da4511 | ||||
| 018 | 341749-6 | 3.60 | 4.28 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 019 | 159790-3 | |||
| Schraube 4x8 | ||||
| 020 | 652014-1 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 021 | 911216-1 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 022 | 182280-1 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 022-1 | 183584-4 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 023A | 665231-4 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 024A | 682540-6 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 024A1 | 682505-8 | |||
| Kondensator | ||||
| 025 | 645253-0 | 4.80 | 5.71 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 025-1 | 645261-1 | |||
| Schalter Sw-07 | ||||
| 026 | 651564-3 | 26.40 | 31.42 | |
| Schalter Sw-07 | ||||
| 026-1 | 651564-3 | 26.40 | 31.42 | |
| Klemmenstreifen * | ||||
| 027A | 687000-3 | 1.00 | 1.19 | |
| Schraube 4X18 | ||||
| 028 | 911133-5 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 029 | 182280-1 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 029-1 | 183584-4 | |||
| Schraube 4x22 | ||||
| 030 | 911143-2 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 031 | 911216-1 | |||
| Isolierring * | ||||
| 032 | 681001-3 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 033 | 522528-3 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 034 | 411895-0 | |||
| Kugellager 6000llb | ||||
| 035 | 211061-7 | 8.40 | 10.00 | |
| Gummistift 4 | ||||
| 036 | 263002-9 | 1.00 | 1.19 | |
| Staubschutzdichtung 10 * | ||||
| 037 | 213059-0 | 2.40 | 2.86 | |
| Schraube 5X60 * | ||||
| 038 | 911681-4 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 039 | 512738-0 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 039-1 | 513638-7 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 040 | 241635-0 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 041 | 211033-2 | |||
| Gummistift 4 | ||||
| 042 | 263002-9 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 043 | 152209-1 | |||
| Schraube 5X22 * | ||||
| 044 | 911236-5 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 045 | 251442-3 | |||
| Federscheibe 6 A | ||||
| 046 | 253903-9 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 047 | 192883-3 | |||
| Achse DA4511 * | ||||
| 048 | 322421-9 | 52.80 | 62.83 | |
| Stift 6 * | ||||
| 049 | 321530-1 | 6.00 | 7.14 | |
| Lagerblockierung 23-36 Ga7010 | ||||
| 050 | 285809-3 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 051 | 211251-2 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 051-1 | 210210-3 | |||
| Sicherungsring S-17 | ||||
| 052 | 961057-5 | 1.00 | 1.19 | |
| Bürstenhalterkappe | ||||
| 053 | 643600-9 | 1.20 | 1.43 | |
| Kohlebürstenset CB-100 | ||||
| 054 | 181030-1 | 3.54 | 4.21 | |
| Kohleburste CB100 | ||||
| 054 | 194974-6 | 3.54 | 4.21 | |
| Kohleburste CB100 | ||||
| 054-1 | 194974-6 | 3.54 | 4.21 | |
| Sperrstift Da4511 * | ||||
| 055 | 321891-9 | 1.20 | 1.43 | |
| Druckfeder 6 | ||||
| 056 | 231098-8 | 1.00 | 1.19 | |
| Schiebeknopf Da4511 * | ||||
| 057 | 410627-2 | 2.40 | 2.86 | |
| Stift * | ||||
| 058 | 321892-7 | 2.40 | 2.86 | |
| 5mm Buchse * | ||||
| 059 | 257574-4 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 060 | 911218-7 | |||
| Sechskantschraube M8X25 * | ||||
| 061 | 921441-6 | 1.20 | 1.43 | |
| Unterlegscheibe 8 | ||||
| 062 | 941202-8 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 063 | 273628-9 | |||
| Anlaufwiderstand | ||||
| 064 | 646755-9 | 2.40 | 2.86 | |
| Anlaufwiderstand | ||||
| 064-1 | 646755-9 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 065 | 646324-6 | |||
| Klemmstein | ||||
| 066 | 654531-7 | 2.10 | 2.50 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 067 | 421297-2 | |||
