Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita DCS230T'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

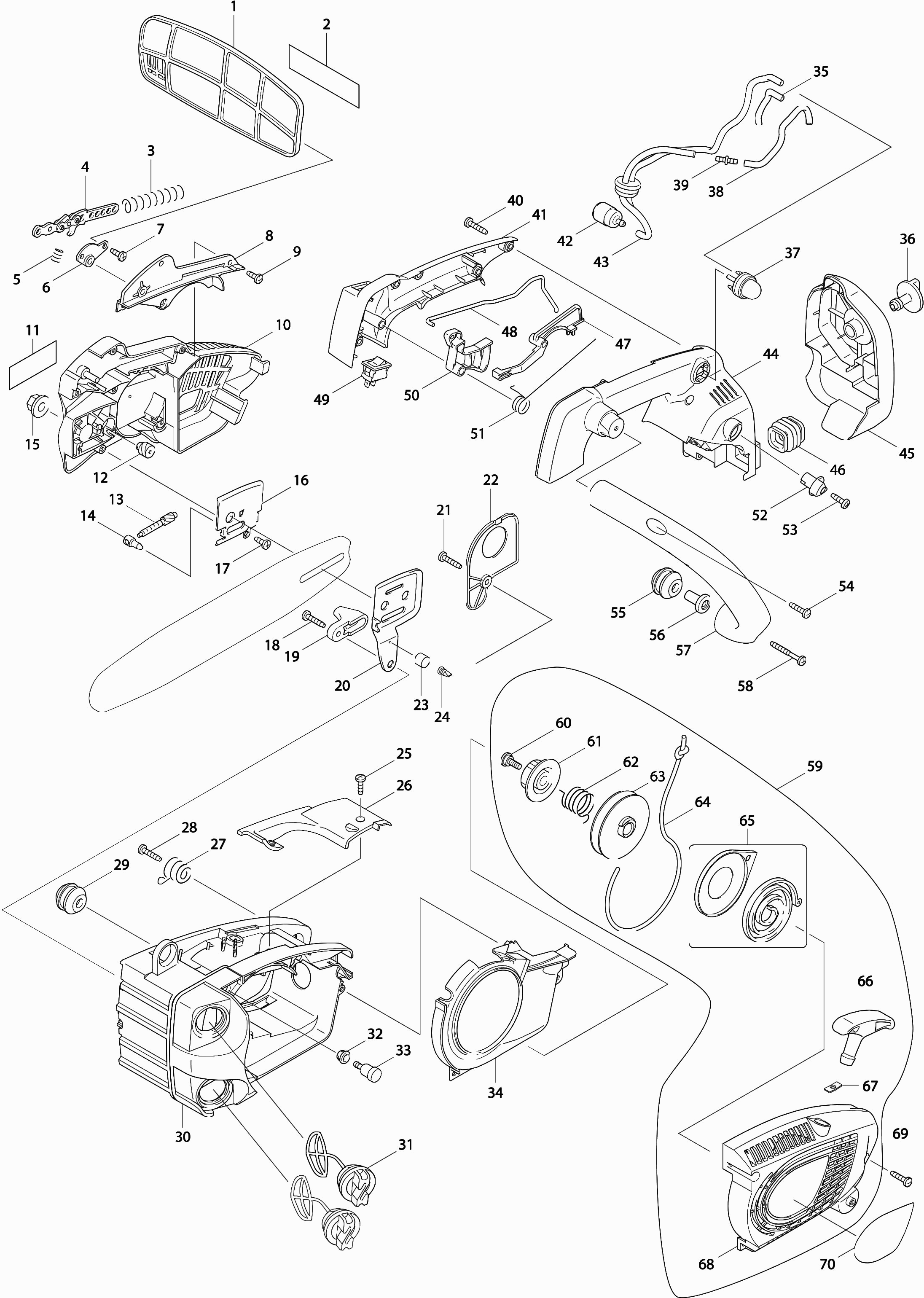

Zeichnungen der Makita DCS230T
Teileliste der Makita DCS230T
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Handschutz | ||||
| 001 | 154650-4 | 7.57 | 9.01 | |
| Warnschild | ||||
| 002 | 810075-9 | 2.71 | 3.22 | |
| Druckfeder 9 | ||||
| 003 | 233175-2 | 0.83 | 0.99 | |
| Zwischenplatte | ||||
| 004 | 163448-8 | 9.67 | 11.51 | |
| Druckfeder 6 | ||||
| 005 | 231298-0 | 0.83 | 0.99 | |
| Montageplatte | ||||
| 006 | 418715-9 | 1.39 | 1.65 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 007 | 266020-6 | |||
| Abdeckplatte für Starterfeder | ||||
| 008 | 418736-1 | 2.84 | 3.38 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 009 | 266020-6 | |||
| Abdeckkappe Schwert Dcs230T | ||||
| 010 | 183M25-8 | 12.22 | 14.54 | |
| Etikett "makita" | ||||
| 011 | 819170-2 | 2.71 | 3.22 | |
| Zahnrad 17 | ||||
| 012 | 226590-7 | 15.60 | 18.56 | |
| Spannschraube 8 | ||||
| 013 | 226534-7 | 11.82 | 14.07 | |
| Einstellschraube | ||||
| 014 | 324464-7 | 0.83 | 0.99 | |
| Selbstsichernde Mutter M8 Dcs230T A | ||||
| 015 | 252145-2 | 0.83 | 0.99 | |
| Rechte Auskleidungsplatte | ||||
| 016 | 345653-1 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 017 | 266020-6 | |||
| Gewindebohrer 4x18 | ||||
| 018 | 265A48-7 | 0.83 | 0.99 | |
| Kettenfänger | ||||
| 019 | 418710-9 | 1.46 | 1.74 | |
| Futterplatte Li | ||||
| 020 | 345652-3 | 0.98 | 1.17 | |
| Gewindebohrer 4x18 | ||||
| 021 | 265A48-7 | 0.83 | 0.99 | |
| Pumpendeckel | ||||
| 022 | 418707-8 | 1.00 | 1.19 | |
| Schwamm | ||||
| 023 | 421877-4 | 0.83 | 0.99 | |
| Belüftungsventil | ||||
| 024 | 421298-0 | 2.71 | 3.22 | |
| Blechschraube Pt3x10 | ||||
| 025 | 266007-8 | 0.83 | 0.99 | |
| Oberdeckel | ||||
| 026 | 418734-5 | 2.02 | 2.40 | |
| Dämpfungs Feder | ||||
| 027 | 324477-8 | 1.24 | 1.48 | |
| Gewindebohrer 4x18 | ||||
| 028 | 265A48-7 | 0.83 | 0.99 | |
| Dämpfungsgummi | ||||
| 029 | 421874-0 | 1.24 | 1.48 | |
| Motorgehäuse Set | ||||
| 030 | 153918-5 | 38.75 | 46.11 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 031 | 168508-1 | |||
| O-Ring 25mm | ||||
| 031C10 | 213355-6 | 2.02 | 2.40 | |
| Durchführung 10x4x3mm | ||||
| 032 | 421875-8 | 0.83 | 0.99 | |
| Entlüftungsventil | ||||
| 033 | 168396-6 | 5.06 | 6.02 | |
| Zwischenplatte | ||||
| 034 | 418700-2 | 2.48 | 2.95 | |
| Kraftstoffschlauch | ||||
| 035 | 422036-3 | 3.11 | 3.70 | |
| Knopf 28 | ||||
| 036 | 271422-3 | 0.98 | 1.17 | |
| Kraftstoffpumpe DCS230T A | ||||
| 037 | 168398-2 | 4.45 | 5.30 | |
| Schlauchverbinder Pss230T * | ||||
| 038 | 168491-2 | 8.21 | 9.77 | |
| Schlauchverbinder Pss230T * | ||||
| 039 | 168491-2 | 8.21 | 9.77 | |
| Gewindebohrer 4x18 | ||||
| 040 | 265A48-7 | 0.83 | 0.99 | |
| Handgriffdeckel | ||||
| 041 | 418696-7 | 5.98 | 7.12 | |
| Kraftstofffilter | ||||
| 042 | 163447-0 | 3.11 | 3.70 | |
| Schlauchverbinder Pss230T * | ||||
| 043 | 168491-2 | 8.21 | 9.77 | |
| Griff | ||||
| 044 | 418695-9 | 11.34 | 13.49 | |
| Luftfilter Abdeckung | ||||
| 045 | 418703-6 | 2.36 | 2.81 | |
| Luftbeweger | ||||
| 046 | 421872-4 | 1.00 | 1.19 | |
| Anti-Blockier-Knopf | ||||
| 047 | 418706-0 | 2.48 | 2.95 | |
| Schaltstange | ||||
| 048 | 324468-9 | 3.72 | 4.43 | |
| Schalter | ||||
| 049 | 651525-3 | 3.28 | 3.90 | |
| Gashebel | ||||
| 050 | 419362-9 | 2.02 | 2.40 | |
| Torsionsfeder 11 | ||||
| 051 | 231672-2 | 0.83 | 0.99 | |
| Chokegriff | ||||
| 052 | 418708-6 | 0.83 | 0.99 | |
| Blechschraube Pt3x10 | ||||
| 053 | 266007-8 | 0.83 | 0.99 | |
| Gewindebohrer 4x18 | ||||
| 054 | 265A48-7 | 0.83 | 0.99 | |
| Dämpfungsgummi | ||||
| 055 | 421874-0 | 1.24 | 1.48 | |
| Dämpfungskappe | ||||
| 056 | 418709-4 | 1.02 | 1.21 | |
| Seitengriff | ||||
| 057 | 418704-4 | 37.12 | 44.17 | |
| Schraube 4x35 | ||||
| 058 | 266351-3 | 0.83 | 0.99 | |
| Startvorrichtung komplett | ||||
| 059 | 125260-4 | 25.36 | 30.18 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 060 | SG00000005 | |||
| Kransplaat | ||||
| 061 | SG00000004 | 2.71 | 3.22 | |
| Druckfeder | ||||
| 062 | SG00000003 | 4.67 | 5.56 | |
| Kordelrolle | ||||
| 063 | SG00000001 | 3.96 | 4.71 | |
| Startseil | ||||
| 064 | SG00000007 | 1.75 | 2.08 | |
| Anlasserfeder | ||||
| 065 | SG00000002 | 8.27 | 9.84 | |
| Startergriff | ||||
| 066 | SG00000008 | 2.71 | 3.22 | |
| Stoppplatte | ||||
| 067 | SG00000009 | 0.83 | 0.99 | |
| Abdeckung zum Starten, Dcs230T * | ||||
| 068 | 163450-1 | 9.26 | 11.02 | |
| Gewindebohrer 4x18 | ||||
| 069 | 265A48-7 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 070 | 861167-7 | |||
| Bremsband | ||||
| 071 | 345454-7 | 7.22 | 8.59 | |
| Kupplung | ||||
| 072 | 168391-6 | 16.35 | 19.46 | |
| 4 Unterlegscheibe | ||||
| 073 | 267195-4 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 074 | 266020-6 | |||
| Unterlegscheibe 8 | ||||
| 075 | 267284-5 | 0.83 | 0.99 | |
| Nadellager | ||||
| 076 | 212077-5 | 5.71 | 6.79 | |
| Kupplungstrommel 1/4 | ||||
| 077 | 165393-3 | 23.04 | 27.42 | |
| Kupplungstrommel 3/8 | ||||
| 077A | 165405-2 | 23.06 | 27.44 | |
| Schneckengetriebe | ||||
| 078 | 221422-3 | 5.06 | 6.02 | |
| Schraube 4x12 | ||||
| 079 | 911116-5 | 0.83 | 0.99 | |
| Ölpumpe | ||||
| 080 | 168393-2 | 30.70 | 36.53 | |
| Unterlegscheibe 10 | ||||
| 081 | 253758-2 | 0.83 | 0.99 | |
| Ölschlauchverbinder | ||||
| 082 | 421873-2 | 1.39 | 1.65 | |
| Ölschlauch | ||||
| 083 | 421876-6 | 0.83 | 0.99 | |
| Druckfeder | ||||
| 084 | 231975-4 | 0.83 | 0.99 | |
| Abdeckhaube | ||||
| 085 | 416274-7 | 0.83 | 0.99 | |
| Sechskantschraube 5X20 LF1000 A | ||||
| 086 | 265550-4 | 0.83 | 0.99 | |
| Unterlegscheibe 5mm DSP601 A | ||||
| 087 | 253414-4 | 0.83 | 0.99 | |
| Flanschbolzen M5x40 | ||||
| 088 | 266354-7 | 1.00 | 1.19 | |
| Auspuff | ||||
| 089 | 168392-4 | 12.22 | 14.54 | |
| Auspuffdichtung | ||||
| 090 | 418718-3 | 4.67 | 5.56 | |
| Sechskantschraube | ||||
| 091 | 922123-3 | 0.83 | 0.99 | |
| Gasscheibe | ||||
| 092 | 418717-5 | 1.39 | 1.65 | |
| Ansaugkrümmer | ||||
| 093 | 421871-6 | 3.54 | 4.21 | |
| Vergaser | ||||
| 094 | 168394-0 | 44.96 | 53.50 | |
| O-Ring 15 | ||||
| 095 | 213221-7 | 1.02 | 1.21 | |
| Luftfiltergehäuse | ||||
| 096 | 418702-8 | 1.67 | 1.99 | |
| Schraube 5x45 | ||||
| 097 | 911268-2 | 0.83 | 0.99 | |
| Luftfilter | ||||
| 098 | 443118-8 | 1.67 | 1.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 099 | 125255-7 | |||
| Innensechskantschraube 5X20 | ||||
| 100 | 922232-8 | 0.98 | 1.17 | |
| Zylinder | ||||
| 101 | 183944-0 | 185.44 | 220.67 | |
| Wellendichtring | ||||
| 102 | 213131-8 | 7.22 | 8.59 | |
| Kurbelwelle | ||||
| 103 | 153910-1 | 54.30 | 64.62 | |
| Kugellager 6001C3 Rpt250 A | ||||
| 104 | 210113-1 | 5.30 | 6.31 | |
| Kugellager 6001C3 Rpt250 A | ||||
| 105 | 210113-1 | 5.30 | 6.31 | |
| Sprengring für Kolbenbolzen | ||||
| 106 | 233976-8 | 0.83 | 0.99 | |
| Nadellager | ||||
| 107 | 212955-9 | 5.30 | 6.31 | |
| Kolben | ||||
| 108 | 317811-9 | 11.34 | 13.49 | |
| Wellendichtring | ||||
| 109 | 213131-8 | 7.22 | 8.59 | |
| Kolbenbolzen | ||||
| 110 | 324467-1 | 2.84 | 3.38 | |
| Sprengring für Kolbenbolzen | ||||
| 111 | 233976-8 | 0.83 | 0.99 | |
| Kolbenring | ||||
| 112 | 324463-9 | 4.67 | 5.56 | |
| Zylinder | ||||
| 113 | 183944-0 | 185.44 | 220.67 | |
| Magneto-Rotor-Komp. | ||||
| 114 | 317813-5 | 22.09 | 26.29 | |
| Torsionsfeder 11 | ||||
| 115 | 231672-2 | 0.83 | 0.99 | |
| Ausrichtungswerkzeug | ||||
| 116 | 345453-9 | 0.83 | 0.99 | |
| Innensechskantschraube | ||||
| 117 | 266342-4 | 0.83 | 0.99 | |
| Sicherungsring M8 | ||||
| 118 | 942201-3 | 0.83 | 0.99 | |
| Sechskantmutter M8 | ||||
| 119 | 931403-6 | 0.83 | 0.99 | |
| Abstandshalter | ||||
| 120 | 418714-1 | 1.00 | 1.19 | |
| Zündung | ||||
| 121 | 125278-5 | 28.02 | 33.34 | |
| Flanschbolzen M4x18 | ||||
| 122 | 266359-7 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 123 | 965603030 | |||
| Zündkerzenfeder | ||||
| 124 | 324465-5 | 0.83 | 0.99 | |
| Zündkerzenkappe | ||||
| 125 | 421878-2 | 1.20 | 1.43 | |
| Schraube | ||||
| 126 | WJ00096325 | 1.67 | 1.99 | |
| Deckel Ea3201S A | ||||
| 127 | WJ00021158 | 2.10 | 2.50 | |
| Membran | ||||
| 128 | WJ00095586 | 10.50 | 12.50 | |
| Dichtung Ht2350/60D A | ||||
| 129 | 442183-4 | 2.02 | 2.40 | |
| Stift Dcs230T A | ||||
| 130 | WJ00014477 | 2.71 | 3.22 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 131 | WJ00016648 | |||
| Feder | ||||
| 132 | WJ00983160 | 1.67 | 1.99 | |
| Schraube | ||||
| 133 | WJ00096424 | 1.39 | 1.65 | |
| Schwimmernadel | ||||
| 134 | WJ00008282 | 7.22 | 8.59 | |
| Einlasssieb | ||||
| 135 | WJ00014070 | 1.67 | 1.99 | |
| Pumpendiaphragma | ||||
| 136 | WJ00009599 | 3.96 | 4.71 | |
| Dichtung "carb" | ||||
| 137 | 442172-9 | 5.06 | 6.02 | |
| Sprühgerät | ||||
| 138 | WJ00112245 | 7.57 | 9.01 | |
| O-ring | ||||
| 139 | WJ00016104 | 2.10 | 2.50 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 140 | WJ00096364 | |||
| 4 Unterlegscheibe | ||||
| 143 | 941051-3 | 0.83 | 0.99 | |
| Sicherungsring M4 | ||||
| 144 | 942051-6 | 0.83 | 0.99 | |
