Makita DDF481 Zeichnungen und Teile

Auf dem Typenschild sollte die Typenbezeichnung DDF481 stehen. Je nach Typenbezeichnung kann es Unterschiede geben, die dazu führen können, dass Teile nicht passen. Bestellen Sie nur, wenn diese Nummer übereinstimmt.

Teilezeichnung

Teileliste

Zeichnungen der MAKITA DDF481

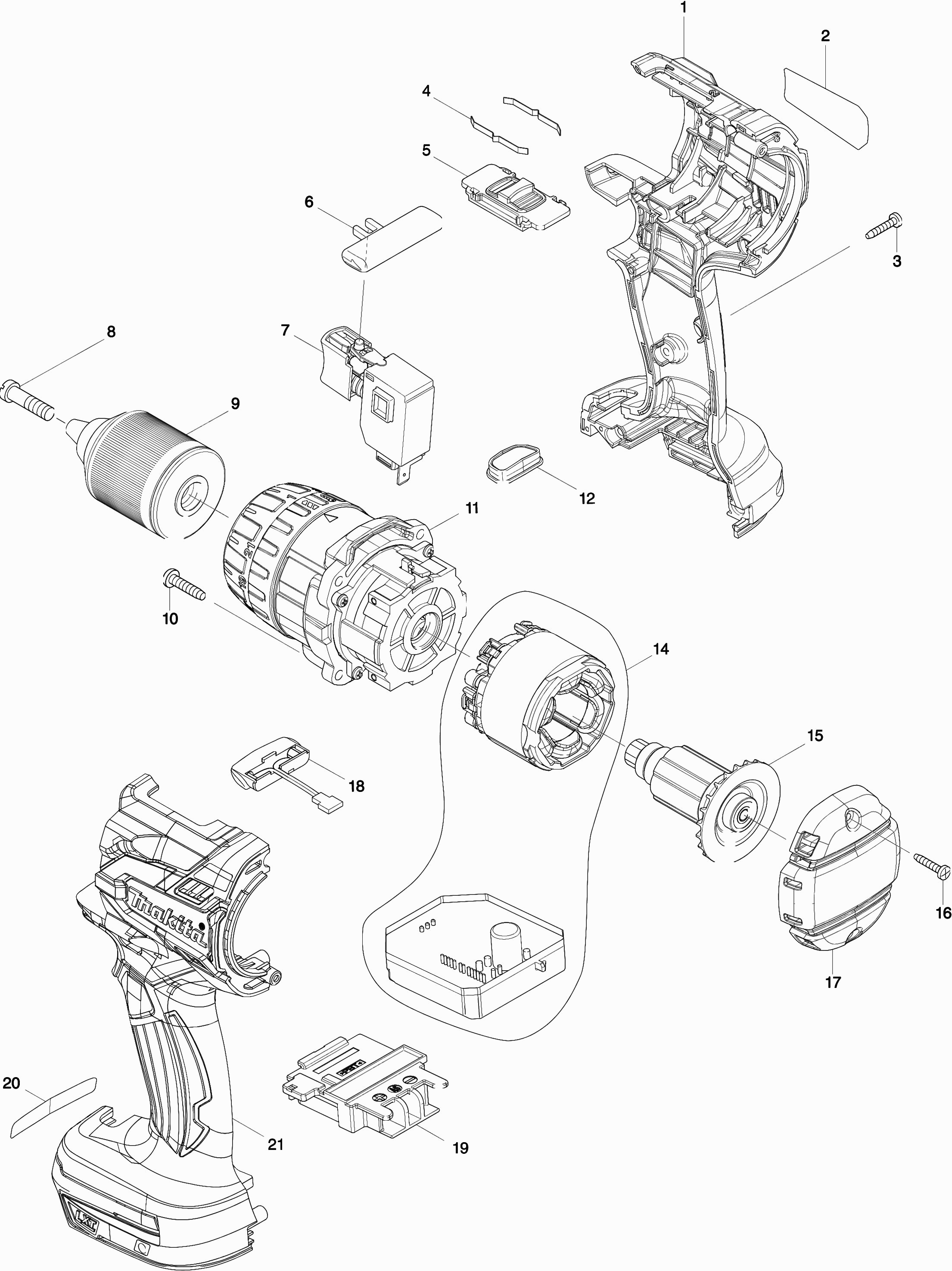

Teilezeichnung 1

Zum Vergrößern anklicken
Vergrößerung im neuen Fenster

Teileliste der Makita DDF481

Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer.

Motorgehäuse
001	187921-4	Motorgehäuse	€ 13.94
Rubber pen 6
001A	263005-3	Rubber pen 6	€ 1.00
Naamplaat "ddf481"
002	815S56-2	Naamplaat "ddf481"	€ 2.83
Tapschroef 3x16
003	266429-2	Tapschroef 3x16	€ 1.00
Blattfeder
004	232220-0	Blattfeder	€ 1.00
H/l toerenschuif
005	126411-2	H/l toerenschuif	€ 1.00
Drukveer 4
005A	233438-6	Drukveer 4	€ 1.00
L/r schuif
006	419250-0	L/r schuif	€ 1.00
Schakelaar C3jw-4b
007	650710-5	Schakelaar C3jw-4b	€ 16.31
Boorkopschroef M6x22mm Li
008	251468-5	Boorkopschroef M6x22mm Li	€ 1.00
Nicht bestellbar
009	763248-2	Nicht bestellbar
Tapschroef 4x18
010	265995-6	Tapschroef 4x18	€ 1.00
Tandwielset
011	126409-9	Tandwielset	€ 66.55
Indicatorplaat
012	142263-3	Indicatorplaat	€ 1.00
Feld
014	629116-8	Feld	€ 117.13
Anker Ddf481 A
015	619397-2	Anker Ddf481 A	€ 54.17
Tapschroef 3x16
016	266429-2	Tapschroef 3x16	€ 1.00
Hintere Abdeckung
017	455011-4	Hintere Abdeckung	€ 1.74
Licht circuit
018	620283-2	Licht circuit	€ 9.66
Aansluitunit Bcl182D(3 Cont) A
019	643523-1	Aansluitunit Bcl182D(3 Cont) A	€ 5.30
Motorgehäuse
021	187921-4	Motorgehäuse	€ 13.94
Rubber pen 6
021A	263005-3	Rubber pen 6	€ 1.00
