Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita DFR540RMJ'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

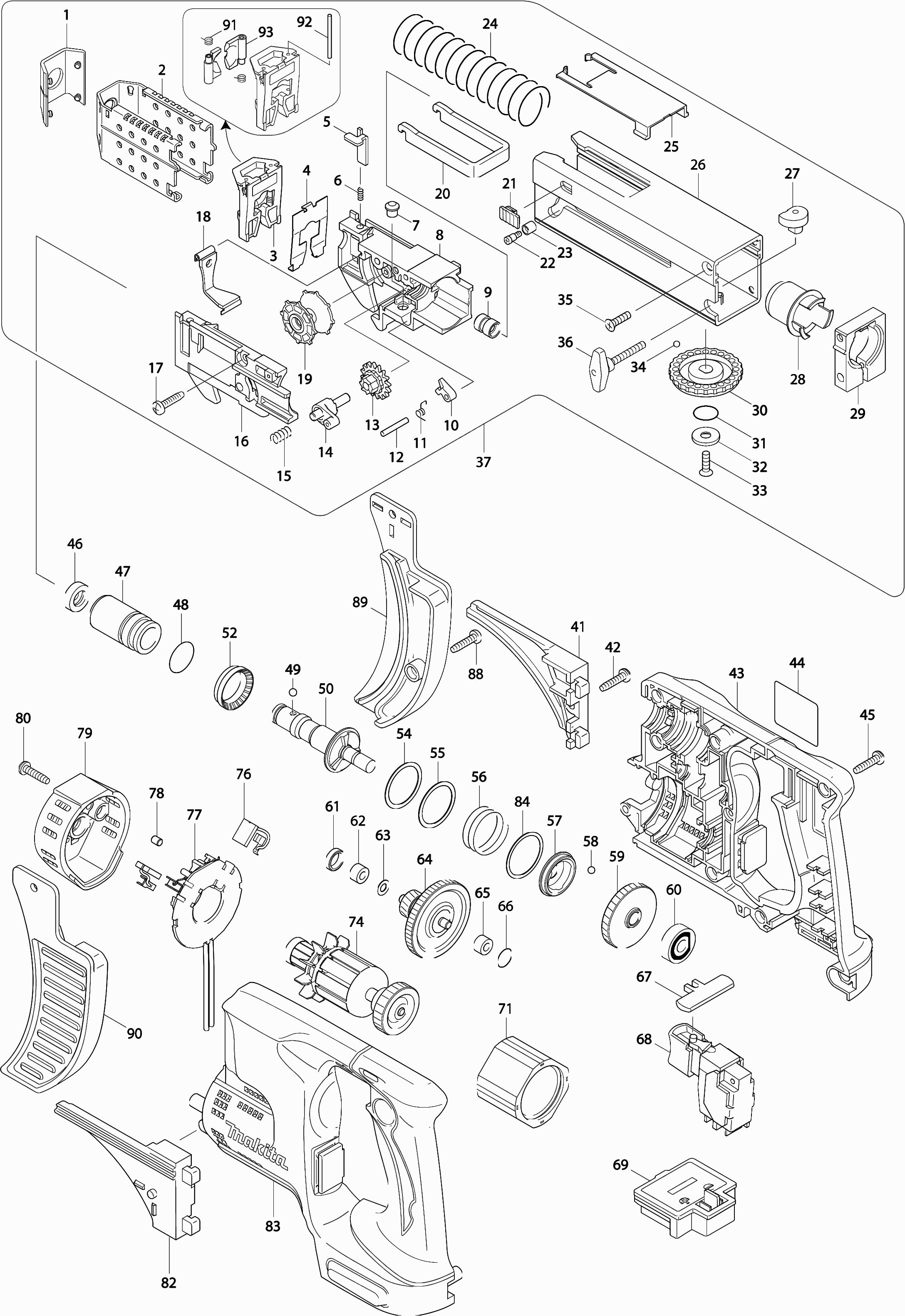

Zeichnungen der Makita DFR540RMJ
Teileliste der Makita DFR540RMJ
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Nasenkappe | ||||
| 001 | 424043-2 | 2.02 | 2.40 | |
| Anschlagbasis | ||||
| 002 | 345839-7 | 8.21 | 9.77 | |
| Führungsklotz | ||||
| 003 | 140493-0 | 13.82 | 16.45 | |
| Abschirmplatte | ||||
| 004 | 346269-5 | 2.02 | 2.40 | |
| Hebel | ||||
| 005 | 345837-1 | 0.83 | 0.99 | |
| Druckfeder 2 | ||||
| 006 | 233211-4 | 0.83 | 0.99 | |
| Stift 6 | ||||
| 007 | 256451-7 | 1.24 | 1.48 | |
| Zuführungshaus | ||||
| 008 | 450107-6 | 3.96 | 4.71 | |
| Bus 5 6833/34/35/37 Grs A | ||||
| 009 | 257685-5 | 2.71 | 3.22 | |
| Stopper 6833 | ||||
| 010 | 310062-3 | 5.06 | 6.02 | |
| Torsionsfeder 4 | ||||
| 011 | 231636-6 | 0.83 | 0.99 | |
| Stift 3 | ||||
| 012 | 256158-5 | 0.83 | 0.99 | |
| Getriebe 16 | ||||
| 013 | 226344-2 | 1.39 | 1.65 | |
| Sperrrad 6842 | ||||
| 014 | 158374-4 | 16.35 | 19.46 | |
| Druckfeder 6 | ||||
| 015 | 233212-2 | 0.83 | 0.99 | |
| Zufuhrgehäusedeckel | ||||
| 016 | 158375-2 | 8.21 | 9.77 | |
| Gewindebohrer 4x18 | ||||
| 017 | 265A48-7 | 0.83 | 0.99 | |
| Staubschutz Abdeckung | ||||
| 018 | 162201-9 | 3.97 | 4.72 | |
| Zuführungsrad | ||||
| 019 | 416518-5 | 2.71 | 3.22 | |
| Bügel | ||||
| 020 | 345838-9 | 3.12 | 3.71 | |
| Sperrhebel | ||||
| 021 | 450111-5 | 1.18 | 1.40 | |
| Einstellschraube | ||||
| 022 | 265177-0 | 2.02 | 2.40 | |
| Hülse | ||||
| 023 | 257764-9 | 1.67 | 1.99 | |
| Druckfeder 23 Bfr540 | ||||
| 024 | 234031-9 | 1.67 | 1.99 | |
| Schraubengehäusedeckel | ||||
| 025 | 450114-9 | 1.39 | 1.65 | |
| Schraubengehäuse | ||||
| 026 | 158377-8 | 30.70 | 36.53 | |
| Etikett "bfr540" Nasenstück | ||||
| 026A | 816885-2 | 2.84 | 3.38 | |
| Verstellstift | ||||
| 027 | 310237-4 | 4.67 | 5.56 | |
| Isolationsbuchse | ||||
| 028 | 450110-7 | 1.67 | 1.99 | |
| Sprengring | ||||
| 029 | 318181-9 | 9.24 | 11.00 | |
| Knopf 42mm | ||||
| 030 | 417056-0 | 1.39 | 1.65 | |
| O-Ring 12 | ||||
| 031 | 213107-5 | 0.83 | 0.99 | |
| Unterlegscheibe 6 6835D | ||||
| 032 | 267201-5 | 1.02 | 1.21 | |
| Senkschraube 4x12 | ||||
| 033 | 912117-6 | 0.83 | 0.99 | |
| Stahlkugel 3.5 | ||||
| 034 | 216040-0 | 0.83 | 0.99 | |
| Senkschraube 4x12 | ||||
| 035 | 912117-6 | 0.83 | 0.99 | |
| Schraube 4x28 | ||||
| 036 | 265779-2 | 1.39 | 1.65 | |
| Komplettes Nasenstück 55 | ||||
| 037 | 195184-8 | 146.44 | 174.26 | |
| Schraubendreher-Set | ||||
| 041 | 188309-1 | 6.38 | 7.59 | |
| Gewindebohrer 4x18 | ||||
| 042 | 265A48-7 | 0.83 | 0.99 | |
| Motorgehäuse (3 Kontakte) | ||||
| 043 | 187475-1 | 29.35 | 34.93 | |
| Gewindebohrer 4x18 | ||||
| 045 | 265A48-7 | 0.83 | 0.99 | |
| Staubring | ||||
| 046 | 421467-3 | 0.98 | 1.17 | |
| Gleitlager 14 | ||||
| 047 | 214173-5 | 4.45 | 5.30 | |
| O-Ring 18 | ||||
| 048 | 213262-3 | 0.98 | 1.17 | |
| Stahlkugel 3.5 | ||||
| 049 | 216040-0 | 0.83 | 0.99 | |
| As 6842 | ||||
| 050 | 324808-1 | 21.08 | 25.09 | |
| Unterlegscheibe | ||||
| 052 | 421927-5 | 0.83 | 0.99 | |
| Unterlegscheibe 25 | ||||
| 054 | 267331-2 | 0.98 | 1.17 | |
| Unterlegscheibe 25 | ||||
| 055 | 267331-2 | 0.98 | 1.17 | |
| Druckfeder 25 | ||||
| 056 | 234017-3 | 2.36 | 2.81 | |
| Kupplungsplatte C Bfr540 | ||||
| 057 | 223169-5 | 15.60 | 18.56 | |
| Stahlkugel 4 | ||||
| 058 | 216008-6 | 0.83 | 0.99 | |
| Getriebe | ||||
| 059 | 226670-9 | 25.36 | 30.18 | |
| Kugellager | ||||
| 060 | 211034-0 | 3.72 | 4.43 | |
| Hülse 10 | ||||
| 061 | 165115-1 | 2.48 | 2.95 | |
| Gleitlager 5 | ||||
| 062 | 214017-9 | 0.83 | 0.99 | |
| Sicherungsscheibe 5 | ||||
| 063 | 253811-4 | 0.83 | 0.99 | |
| Getriebe | ||||
| 064 | 154937-4 | 25.36 | 30.18 | |
| Gleitlager 5 | ||||
| 065 | 214017-9 | 0.83 | 0.99 | |
| O-Ring 10 | ||||
| 066 | 213055-8 | 0.83 | 0.99 | |
| L/r verstellhebel | ||||
| 067 | 419304-3 | 1.67 | 1.99 | |
| Schalter (3 Kontakte) | ||||
| 068 | 650670-1 | 13.82 | 16.45 | |
| Anschlusseinheit (3 Kontakte) | ||||
| 069 | 643850-6 | 4.45 | 5.30 | |
| Magnet Einheit | ||||
| 071 | 638426-2 | 23.06 | 27.44 | |
| Anker | ||||
| 074 | 619180-7 | 33.36 | 39.70 | |
| Bürstenset Cb448 | ||||
| 076 | 196855-0 | 3.54 | 4.21 | |
| Kohlekasten Zsb | ||||
| 077 | 638433-5 | 3.12 | 3.71 | |
| Torsionsfeder 'r' | ||||
| 077A | 231696-8 | 0.83 | 0.99 | |
| Torsionsfeder 'l' | ||||
| 077B | 231697-6 | 0.83 | 0.99 | |
| Gummistift 4 | ||||
| 078 | 263032-0 | 0.83 | 0.99 | |
| Motorhaubenkappe | ||||
| 079 | 419307-7 | 5.06 | 6.02 | |
| Gewindebohrer 4x18 | ||||
| 080 | 265A48-7 | 0.83 | 0.99 | |
| Schraubendreher-Set | ||||
| 082 | 188309-1 | 6.38 | 7.59 | |
| Motorgehäuse (3 Kontakte) | ||||
| 083 | 187475-1 | 29.35 | 34.93 | |
| Unterlegscheibe 26 | ||||
| 084 | 267332-0 | 0.83 | 0.99 | |
| Gewindebohrer 4x18 | ||||
| 088 | 265A48-7 | 0.83 | 0.99 | |
| Schraubenbandführung | ||||
| 089 | 188310-6 | 5.71 | 6.79 | |
| Schraubenbandführung | ||||
| 090 | 188310-6 | 5.71 | 6.79 | |
| Drehfeder | ||||
| 091 | 233567-5 | 0.83 | 0.99 | |
| Stift 2 | ||||
| 092 | 268188-4 | 0.83 | 0.99 | |
| Lieferumfang Neuss 6842/Bfr540 A | ||||
| 094 | 125809-0 | 72.58 | 86.37 | |
