Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita DTW285'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

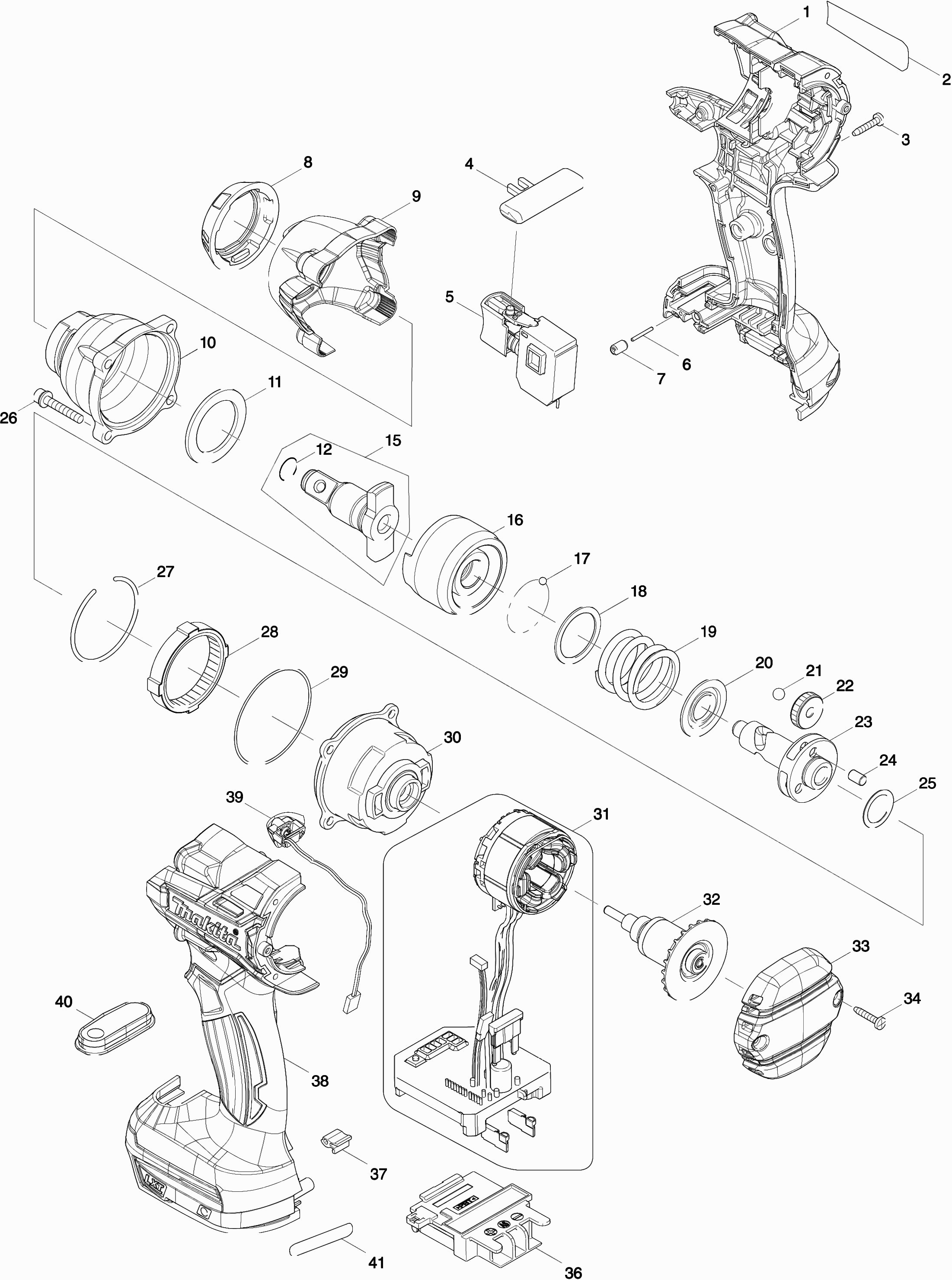

Zeichnungen der Makita DTW285
Teileliste der Makita DTW285
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Motorgehäuse-Set | ||||
| 001 | 183D46-6 | 22.00 | 26.18 | |
| Sicherungsmutter M4x7mm | ||||
| 001A | 252126-6 | 1.00 | 1.19 | |
| Gummistift 6 | ||||
| 001B | 263005-3 | 1.00 | 1.19 | |
| Typenschild | ||||
| 002 | 852T92-3 | 3.60 | 4.28 | |
| Gewindeschneidschraube 3x16 | ||||
| 003 | 266130-9 | 1.00 | 1.19 | |
| L/R Schalterknopf | ||||
| 004 | 419041-9 | 1.20 | 1.43 | |
| Schalter | ||||
| 005 | 650673-5 | 14.30 | 17.02 | |
| Stift 1,5 | ||||
| 006 | 268184-2 | 1.00 | 1.19 | |
| Gummistift 5 | ||||
| 007 | 263036-2 | 1.20 | 1.43 | |
| Stoßring | ||||
| 008 | 424568-6 | 3.60 | 4.28 | |
| Schlaggehäusedeckel | ||||
| 009 | 454851-7 | 3.60 | 4.28 | |
| Schlaggehäuse Dtw280 A | ||||
| 010 | 140K43-7 | 13.20 | 15.71 | |
| Kunststoffring 28 | ||||
| 011 | 261154-0 | 1.00 | 1.19 | |
| Sicherungsring 10 | ||||
| 012 | 231907-1 | 1.00 | 1.19 | |
| Amboss | ||||
| 015 | 135824-6 | 34.10 | 40.58 | |
| Anschläger H60ma/mb | ||||
| 016 | 326384-1 | 23.10 | 27.49 | |
| Stahlkugel 3.5 | ||||
| 017 | 216040-0 | 1.00 | 1.19 | |
| Flache Unterlegscheibe 24 | ||||
| 018 | 267175-0 | 1.20 | 1.43 | |
| Druckfeder 25 | ||||
| 019 | 234322-8 | 3.60 | 4.28 | |
| Unterlegscheibe 14 | ||||
| 020 | 267766-7 | 1.00 | 1.19 | |
| Stahlkugel 5.6 | ||||
| 021 | 216041-8 | 1.00 | 1.19 | |
| Zahnrad 22 | ||||
| 022 | 227338-0 | 6.00 | 7.14 | |
| Gelenkwelle (a) | ||||
| 023 | 326385-9 | 22.00 | 26.18 | |
| Stift 5 | ||||
| 024 | 268311-1 | 1.00 | 1.19 | |
| Unterlegscheibe 15 | ||||
| 025 | 253147-1 | 1.00 | 1.19 | |
| Innensechskantschraube 4x25 | ||||
| 026 | 922146-1 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 026A | 045083-3A | |||
| Sicherungsring 43 | ||||
| 027 | 233910-8 | 1.00 | 1.19 | |
| Getriebe 51 | ||||
| 028 | 227337-2 | 3.60 | 4.28 | |
| O-Ring 49 | ||||
| 029 | 213785-1 | 1.00 | 1.19 | |
| Getr.geh. | ||||
| 030 | 142389-1 | 13.20 | 15.71 | |
| Feld | ||||
| 031 | 632J24-4 | 112.20 | 133.52 | |
| Anker | ||||
| 032 | 619341-9 | 56.10 | 66.76 | |
| Hintere Abdeckung | ||||
| 033 | 454850-9 | 3.60 | 4.28 | |
| Gewindeschneidschraube 3x16 | ||||
| 034 | 266130-9 | 1.00 | 1.19 | |
| Anschlusseinheit Bcl182D(3 Cont) A | ||||
| 036 | 643523-1 | 6.00 | 7.14 | |
| Anschlusseinheit DTD153 3cont | ||||
| 036 | 643860-3 | 4.80 | 5.71 | |
| Schutz AF-DW | ||||
| 037 | 424517-3 | 1.00 | 1.19 | |
| Motorgehäuse-Set | ||||
| 038 | 183D46-6 | 22.00 | 26.18 | |
| Sicherungsmutter M4x7mm | ||||
| 038A | 252126-6 | 1.00 | 1.19 | |
| Gummistift 6 | ||||
| 038B | 263005-3 | 1.00 | 1.19 | |
| Lichtkreis | ||||
| 039 | 620295-5 | 7.20 | 8.57 | |
| Schaltblech | ||||
| 040 | 144217-6 | 2.40 | 2.86 | |
