Makita ELM3800 Zeichnungen und Teile

Genaue Typennummer:
ELM3800
ELM3800

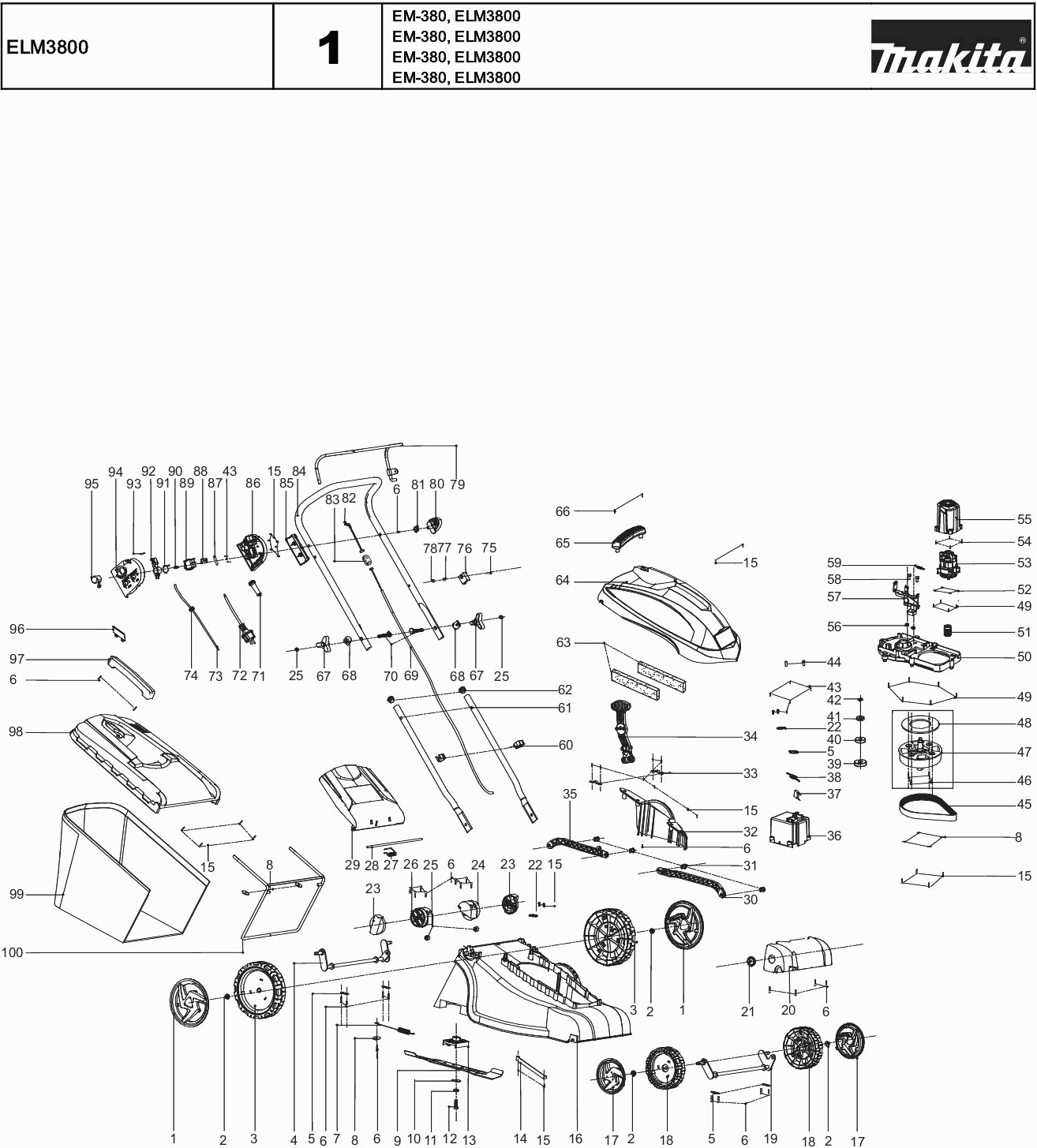

Zeichnungen der MAKITA ELM3800
Teileliste der MAKITA ELM3800
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
Wielkap "achterwiel" | ||||
001 | 671010049 | Wielkap "achterwiel" | € 4.07 | |
Zeskantmoer M8 | ||||
002 | 671005028 | Zeskantmoer M8 | € 0.99 | |
Wiel 180mm | ||||
003 | 671946001 | Wiel 180mm | € 13.71 | |
Achteras | ||||
004 | 671002424 | Achteras | € 16.04 | |
Asplaat Dlm380 A | ||||
005 | DA00000335 | Asplaat Dlm380 A | € 0.99 | |
Parker Ck 5X16Mm Em461S A | ||||
006 | 671105502 | Parker Ck 5X16Mm Em461S A | € 0.99 | |
Blattfeder | ||||
007 | 671011209 | Blattfeder | € 1.71 | |
Revet 4mm | ||||
008 | DA00000025 | Revet 4mm | € 0.99 | |
Maaimes 37,5cm | ||||
009 | 671002781 | Maaimes 37,5cm | € 26.18 | |
Revet 8x24x2mm | ||||
010 | 671007002 | Revet 8x24x2mm | € 0.99 | |
Nicht mehr lieferbar | ||||
011 | 671008002 | Nicht mehr lieferbar | ||
Zeskantbout M8x30 din933 | ||||
012 | 671006017 | Zeskantbout M8x30 din933 | € 1.00 | |
Messerhalter | ||||
013 | 671960001 | Messerhalter | € 16.04 | |
Stange | ||||
014 | 671978003 | Stange | € 1.43 | |
Parkerschroef 4x16 | ||||
015 | 671001005 | Parkerschroef 4x16 | € 0.99 | |
Maaidek 38cm | ||||
016 | 671939003 | Maaidek 38cm | € 74.61 | |
Wielkap "voorwiel" | ||||
017 | 671010048 | Wielkap "voorwiel" | € 3.64 | |
Wiel "voor" | ||||
018 | 671944001 | Wiel "voor" | € 12.14 | |
Spindel (vorne) | ||||
019 | 671002421 | Spindel (vorne) | € 13.71 | |
Zandcontainer | ||||
020 | 671001015 | Zandcontainer | € 13.71 | |
Kappe | ||||
021 | 671771001 | Kappe | € 0.99 | |
Kabelklemme | ||||
022 | 671010230 | Kabelklemme | € 0.99 | |
Knopf | ||||
023 | 671974002 | Knopf | € 2.07 | |
Duwboomhouder "li" | ||||
024 | 671972002 | Duwboomhouder "li" | € 4.07 | |
Mutter | ||||
025 | DA00000563 | Mutter | € 0.99 | |
Duwboomhouder "re" | ||||
026 | 671973002 | Duwboomhouder "re" | € 4.07 | |
Veer 11x2,2mm | ||||
027 | 671011012 | Veer 11x2,2mm | € 1.00 | |
Gelenkwelle (a) | ||||
028 | 671001006 | Gelenkwelle (a) | € 2.43 | |
Grasvangdeksel | ||||
029 | 671975004 | Grasvangdeksel | € 13.71 | |
Hoogte verstelstang "b" | ||||
030 | 671949002 | Hoogte verstelstang "b" | € 3.64 | |
Verbindingspin | ||||
031 | 671951002 | Verbindingspin | € 1.00 | |
Zijkap | ||||
032 | 671941003 | Zijkap | € 5.21 | |
Druckplatte | ||||
033 | 671002426 | Druckplatte | € 1.21 | |
Hoogte verstelgreep | ||||
034 | 671948004 | Hoogte verstelgreep | € 5.85 | |
Hoogte verstelstang A | ||||
035 | 671950002 | Hoogte verstelstang A | € 2.78 | |
Afdekkap "rem" | ||||
036 | 671956001 | Afdekkap "rem" | € 2.43 | |
Condensator 0,33uf | ||||
037 | 671104901 | Condensator 0,33uf | € 2.78 | |
Condensator 0,33uf | ||||
038 | 671200202 | Condensator 0,33uf | € 2.43 | |
Kogellager 6003-2rs | ||||
039 | 671004048 | Kogellager 6003-2rs | € 6.57 | |
Kogellager 6002-2rs | ||||
040 | 671040130 | Kogellager 6002-2rs | € 4.07 | |
Nicht mehr lieferbar | ||||
041 | 671004007 | Nicht mehr lieferbar | ||
Borgclip 9a | ||||
042 | 671009016 | Borgclip 9a | € 0.99 | |
Nicht mehr lieferbar | ||||
043 | 671001003 | Nicht mehr lieferbar | ||
Kappe | ||||
044 | 671201101 | Kappe | € 0.99 | |
V-snaar | ||||
045 | 671002058 | V-snaar | € 13.71 | |
Met.schroef M5x25mm | ||||
046 | 671003072 | Met.schroef M5x25mm | € 0.99 | |
Poulie "groot" | ||||
047 | 671959001 | Poulie "groot" | € 8.43 | |
Kogellager 6003-2rs | ||||
047A | 671004048 | Kogellager 6003-2rs | € 6.57 | |
Sich.kuppl.m.ritzel | ||||
048 | 671002360 | Sich.kuppl.m.ritzel | € 5.85 | |
Parker 4,8x16mm | ||||
049 | 671010740 | Parker 4,8x16mm | € 0.99 | |
Motorträger | ||||
050 | 671958001 | Motorträger | € 8.43 | |
Poulie "klein" | ||||
051 | 671040290 | Poulie "klein" | € 5.21 | |
Nicht mehr lieferbar | ||||
052 | 671008011 | Nicht mehr lieferbar | ||
Motor | ||||
053 | 671030280 | Motor | € 108.65 | |
Parker St5x12 | ||||
054 | DA00000888 | Parker St5x12 | € 0.99 | |
Motorafdekkap | ||||
055 | 671124001 | Motorafdekkap | € 12.14 | |
Nicht mehr lieferbar | ||||
056 | 671005005 | Nicht mehr lieferbar | ||
Rem systeem | ||||
057 | 671580020 | Rem systeem | € 9.50 | |
Bout M6x50mm | ||||
058 | 671006041 | Bout M6x50mm | € 1.21 | |
Veer 72a | ||||
059 | 671011198 | Veer 72a | € 1.43 | |
Kabelgeleider | ||||
060 | 671277001 | Kabelgeleider | € 1.43 | |
Duwboom onderdeel | ||||
061 | 671017380 | Duwboom onderdeel | € 26.05 | |
Bus plug 19mm | ||||
062 | 671001198 | Bus plug 19mm | € 1.00 | |
Sponsrubber | ||||
063 | 671010270 | Sponsrubber | € 1.21 | |
Motorafdekkap | ||||
064 | 671942002 | Motorafdekkap | € 12.14 | |
Handgreep Elm3800 | ||||
065 | 671943001 | Handgreep Elm3800 | € 2.43 | |
Schroef Ck 4x20mm | ||||
066 | 671001016 | Schroef Ck 4x20mm | € 1.00 | |
Sterknop | ||||
067 | 671010500 | Sterknop | € 1.00 | |
Nicht mehr lieferbar | ||||
068 | 671001085 | Nicht mehr lieferbar | ||
Remkabel | ||||
069 | 671001253 | Remkabel | € 13.71 | |
Bout M8x47mm | ||||
070 | 671006130 | Bout M8x47mm | € 1.43 | |
Kabeltule | ||||
071 | 671803001 | Kabeltule | € 1.00 | |
Netsnoer 2x1mm | ||||
072 | 671010570 | Netsnoer 2x1mm | € 5.21 | |
Verbindingskabel 1250mm | ||||
073 | 671001010 | Verbindingskabel 1250mm | € 9.50 | |
Kabelschoenkapje | ||||
074 | 671283001 | Kabelschoenkapje | € 0.99 | |
Nicht mehr lieferbar | ||||
075 | 671006077 | Nicht mehr lieferbar | ||
Kabel Montageplaat Plm4120N A | ||||
076 | DA00000573 | Kabel Montageplaat Plm4120N A | € 0.99 | |
Nicht mehr lieferbar | ||||
077 | 671007008 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
078 | DA00000575 | Nicht mehr lieferbar | ||
Remhandel | ||||
079 | 671001999 | Remhandel | € 16.04 | |
Halterung | ||||
080 | 671955001 | Halterung | € 1.71 | |
Revet | ||||
081 | 671391001 | Revet | € 0.99 | |
Remkabel | ||||
082 | 671001268 | Remkabel | € 3.64 | |
Verbindungsstueck (1) | ||||
083 | 671657001 | Verbindungsstueck (1) | € 2.07 | |
Duwboom Boven Elm3800 | ||||
084 | 671001939 | Duwboom Boven Elm3800 | € 49.74 | |
Druckplatte | ||||
085 | 671952001 | Druckplatte | € 1.00 | |
Mulchplug | ||||
086 | 671469001 | Mulchplug | € 16.24 | |
Trekontlaster | ||||
087 | 671263001 | Trekontlaster | € 1.00 | |
Schakelblok | ||||
088 | 671776001 | Schakelblok | € 0.99 | |
Schalter | ||||
089 | 671010220 | Schalter | € 8.43 | |
Feder | ||||
090 | 671011005 | Feder | € 1.71 | |
Veer 22.8x1,5 | ||||
091 | 671011179 | Veer 22.8x1,5 | € 1.00 | |
Schakelhandel Elm3800 A | ||||
092 | DA00000925 | Schakelhandel Elm3800 A | € 0.99 | |
Schroef M4x8mm | ||||
093 | 671002033 | Schroef M4x8mm | € 0.99 | |
Afdekkap schakelaardoos | ||||
094 | 671953001 | Afdekkap schakelaardoos | € 3.21 | |
Veiligheidsknop | ||||
095 | 671774009 | Veiligheidsknop | € 1.00 | |
Indicator grasvangbak | ||||
096 | 671010860 | Indicator grasvangbak | € 2.07 | |
Handgreep grasvangbak | ||||
097 | 671977001 | Handgreep grasvangbak | € 2.78 | |
Grasvangbakdeksel | ||||
098 | 671976001 | Grasvangbakdeksel | € 19.77 | |
Grasvangzak | ||||
099 | 671157004 | Grasvangzak | € 31.55 | |
Frame grasvangzak | ||||
100 | 671001988 | Frame grasvangzak | € 26.05 |
