Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita EW2050H'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

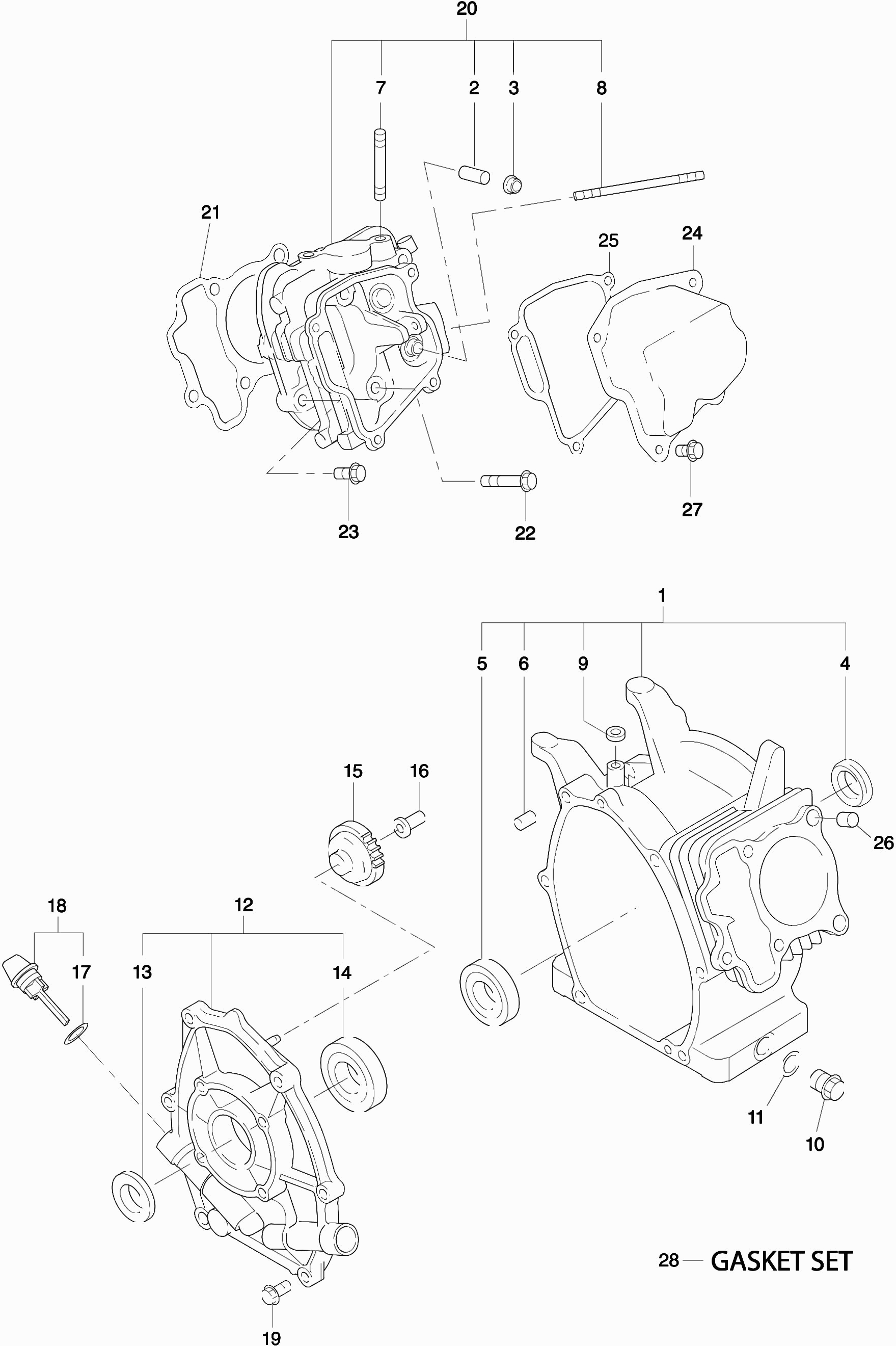

Zeichnungen der Makita EW2050H
Teileliste der Makita EW2050H
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Getriebegehäuse | ||||
| 001 | 2771010261 | 375.10 | 446.37 | |
| Ventilführung | ||||
| 002 | 2371420203 | 34.10 | 40.58 | |
| Ventildichtung | ||||
| 003 | 2771601001 | 4.80 | 5.71 | |
| Öldichtung 25X38X7 G2800L | ||||
| 004 | 0440250200 | 10.80 | 12.85 | |
| Kugellager 62/28 G2800L | ||||
| 005 | 0600280021 | 17.60 | 20.94 | |
| Passbuchse 10 10.3X8.5X14 Eg241 * | ||||
| 006 | 2771501103 | 1.20 | 1.43 | |
| Stehbolzen G2400R | ||||
| 007 | 0105080250 | 2.40 | 2.86 | |
| Stift M6X980mm G2800L | ||||
| 008 | 0105060351 | 7.20 | 8.57 | |
| Öldichtung 6X10X2,5 G4300L | ||||
| 009 | 0440060020 | 6.00 | 7.14 | |
| Carterstecker Eg-Reihe | ||||
| 010 | 0401140030 | 2.40 | 2.86 | |
| Dichtung G2400-3500-550 | ||||
| 011 | 0211140020 | 1.20 | 1.43 | |
| Carterabdeckung Ew2050H A | ||||
| 012 | 2771100161 | 93.50 | 111.26 | |
| Öldichtung 25X41X6 G2800L | ||||
| 013 | 0440250210 | 11.00 | 13.09 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 014 | 0600250140 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 015 | 27745004K1 | |||
| Reglerbuchse G28/4300L A | ||||
| 016 | 2774190201 | 30.80 | 36.65 | |
| O-Ring Für Ölmessstab A | ||||
| 017 | 424100-6 | 1.00 | 1.19 | |
| Ölmessstab | ||||
| 018 | 2776360130 | 7.20 | 8.57 | |
| Flanschbolzen G4300L * | ||||
| 019 | 0010408350 | 2.40 | 2.86 | |
| Zylinderkopf | ||||
| 020 | 2771300111 | 176.00 | 209.44 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 021 | 2771500143 | |||
| Flanschbolzen M8X68 G4300L * | ||||
| 022 | 0110080240 | 3.60 | 4.28 | |
| Flanschbolzen M8X33 G4300L * | ||||
| 023 | 0110080310 | 2.40 | 2.86 | |
| Ventildeckel | ||||
| 024 | 2771550301 | 34.10 | 40.58 | |
| Ventildeckeldichtung | ||||
| 025 | 2771600113 | 3.60 | 4.28 | |
| Passbuchse 10 10.3X8.5X14 Eg241 * | ||||
| 026 | 2771501103 | 1.20 | 1.43 | |
| Flanschbolzen G24/35/5500 | ||||
| 027 | 0110060020 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 028 | 2779900167 | |||
| Kurbelwelle | ||||
| 029 | 20A2030211 | 210.10 | 250.02 | |
| Flanschmutter M14 G2800L * | ||||
| 030 | 0180140020 | 2.38 | 2.83 | |
| Einlegkeil G2400-3500-1R | ||||
| 031 | 0323030010 | 3.60 | 4.28 | |
| Stange | ||||
| 032 | 2772250110 | 78.10 | 92.94 | |
| Verbindungsstange Ew2050H | ||||
| 032A | 2772250200 | 82.50 | 98.18 | |
| Pleuelbolzen | ||||
| 033 | 2772300103 | 3.60 | 4.28 | |
| Kolbenbolzen | ||||
| 034 | 2772330113 | 9.60 | 11.42 | |
| Kolben 67 | ||||
| 035 | 27723401J3 | 36.30 | 43.20 | |
| Kolben ov.siz.0.25mm | ||||
| 035A | 27723403J3 | 39.60 | 47.12 | |
| Übergroßer Kolben 0,50mm | ||||
| 035B | 27723404J3 | 39.60 | 47.12 | |
| Kolbenring | ||||
| 036 | 20A2353107 | 34.10 | 40.58 | |
| Kolbenringsatz 0,25mm | ||||
| 036A | 2772353207 | 42.90 | 51.05 | |
| Kolbenringsatz 0,50mm | ||||
| 036B | 2772353307 | 42.90 | 51.05 | |
| Sicherungsring Eg241/321A | ||||
| 037 | 0565160010 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 038 | 2773160131 | |||
| Nockenwellenstift Eg241A A | ||||
| 039 | 2773510101 | 11.00 | 13.09 | |
| O-Ring 5,8X9,6 Eg241A A | ||||
| 040 | 0240060030 | 2.40 | 2.86 | |
| Stift 4mm G4300L * | ||||
| 041 | 2773860103 | 1.20 | 1.43 | |
| Freilaufhaken | ||||
| 042 | 2773640113 | 14.30 | 17.02 | |
| Sicherungsring 13,8 mm G4300L * | ||||
| 043 | 2773650103 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 044 | 2773870323 | |||
| Ventilfeder | ||||
| 045 | 2793360103 | 3.60 | 4.28 | |
| Rückholfeder | ||||
| 046 | 2693370103 | 6.00 | 7.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 047 | 27733401H3 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 048 | 27733501H3 | |||
| Rückschlagventil | ||||
| 049 | 13210KA031 | 2.40 | 2.86 | |
| Nockenwellenkette Eg241A A | ||||
| 050 | 27735602H1 | 28.60 | 34.03 | |
| Nockenwellenkette | ||||
| 051 | 20A3691103 | 3.60 | 4.28 | |
| Zugfeder | ||||
| 052 | 2773710103 | 3.60 | 4.28 | |
| Stift 6x13x34mm | ||||
| 053 | 2773690203 | 3.60 | 4.28 | |
| Kettenschutz | ||||
| 054 | 20A3691303 | 3.60 | 4.28 | |
| Kipphebelstift | ||||
| 055 | 2773500401 | 3.60 | 4.28 | |
| Sprengring G28/4300L * | ||||
| 056 | 0031305000 | 1.00 | 1.19 | |
| Ventilarm | ||||
| 057 | 2773600107 | 39.60 | 47.12 | |
| Einstellschraube M5 G28/4300L * | ||||
| 058 | 0149050020 | 3.60 | 4.28 | |
| Einstellschraube M5 G28/4300L * | ||||
| 059 | 0149050020 | 3.60 | 4.28 | |
| Mutter M5 G28/4300L * | ||||
| 060 | 0170050030 | 1.20 | 1.43 | |
| Mutter M5 G28/4300L * | ||||
| 061 | 0170050030 | 1.20 | 1.43 | |
| Flanschbolzen G24/35/5500 | ||||
| 062 | 0110060020 | 2.40 | 2.86 | |
| Auspuff | ||||
| 063 | 27730111J1 | 68.20 | 81.16 | |
| Auspuffkappe | ||||
| 064 | 20A3420101 | 21.96 | 26.13 | |
| Auspuffdichtung | ||||
| 065 | 2773520113 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 066 | 0023808000 | |||
| Hahnschraube Ew2050H | ||||
| 067 | 0152060090 | 1.20 | 1.43 | |
| Schraubenbolzen G2400-3500-550 * | ||||
| 068 | 0110060010 | 2.40 | 2.86 | |
| Flanschbolzen G4300L * | ||||
| 069 | 0110080320 | 2.40 | 2.86 | |
| Niete | ||||
| 070 | 20A0210100 | 1.20 | 1.43 | |
| Funkenfänger | ||||
| 071 | 27737203H1 | 11.00 | 13.09 | |
| Gewindeschneidschraube M4X6L G1700I | ||||
| 072 | 0150040060 | 1.00 | 1.19 | |
| Ansaugkrümmer | ||||
| 073 | 20A3290201 | 11.00 | 13.09 | |
| Krümmerdichtung "2" | ||||
| 074 | 20A3590303 | 1.20 | 1.43 | |
| Dichtung 1 Krümmer Eg241A A | ||||
| 075 | 20A3590203 | 1.20 | 1.43 | |
| Mutter M/Niet G28/6100R | ||||
| 076 | 0023806000 | 1.20 | 1.43 | |
| Bolzen Eg241A A | ||||
| 077 | 0010406200 | 1.20 | 1.43 | |
| Entlüftungsrohr | ||||
| 078 | 2773276008 | 14.30 | 17.02 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 079 | 2773271530 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 080 | 2773263018 | |||
| Luftfilterdichtung | ||||
| 081 | 2773261008 | 10.80 | 12.85 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 082 | 2773260408 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 083 | 2773264008 | |||
| Schild | ||||
| 084 | 2773260908 | 2.40 | 2.86 | |
| Fluegelmutter | ||||
| 085 | 2773274118 | 4.80 | 5.71 | |
| Fluegelmutter | ||||
| 086 | 2773260718 | 3.60 | 4.28 | |
| Komplettes Element | ||||
| 087 | 20A3263600 | 48.40 | 57.60 | |
| Reglerhebel | ||||
| 088 | 2774230140 | 13.20 | 15.71 | |
| Reglerwelle | ||||
| 089 | 2774220133 | 11.00 | 13.09 | |
| Reglerstange | ||||
| 090 | 2774270123 | 3.60 | 4.28 | |
| Reglerstangefeder | ||||
| 091 | 2774280123 | 2.40 | 2.86 | |
| Sprengring G28/4300L * | ||||
| 092 | 0031305000 | 1.00 | 1.19 | |
| Bolzen Eg241A A | ||||
| 093 | 0010406200 | 1.20 | 1.43 | |
| Mutter G2400-3500-550 | ||||
| 094 | 0186060020 | 1.20 | 1.43 | |
| Reglerfeder | ||||
| 095 | 2774251023 | 3.60 | 4.28 | |
| Hebel, Drehzahlregelung- | ||||
| 096 | 2774330303 | 10.80 | 12.85 | |
| Anschlagplatte | ||||
| 097 | 2774350203 | 4.80 | 5.71 | |
| Niete | ||||
| 098 | 2774450103 | 1.20 | 1.43 | |
| Reibring Ew2050H | ||||
| 099 | 0217060070 | 1.20 | 1.43 | |
| Schraube Ew2050H | ||||
| 100 | 0043106250 | 1.00 | 1.19 | |
| Feder für Stange | ||||
| 101 | 2374500423 | 1.20 | 1.43 | |
| Rahmenunterstützung | ||||
| 102 | 2774600202 | 11.00 | 13.09 | |
| Kontermutter Eg601A | ||||
| 103 | 0023506000 | 2.40 | 2.86 | |
| Flanschbolzen G24/35/5500 | ||||
| 104 | 0110060020 | 2.40 | 2.86 | |
| Schwungradgehäuse | ||||
| 105 | 2775120501 | 56.10 | 66.76 | |
| Etikett Makita | ||||
| 106 | 2779170503 | 8.40 | 10.00 | |
| Schraube M6X1.0X14Dx14L | ||||
| 107 | 0110060030 | 2.40 | 2.86 | |
| Zwischenplatte | ||||
| 108 | 20A5271101 | 8.40 | 10.00 | |
| Zwischenplatte | ||||
| 109 | 2775270203 | 19.80 | 23.56 | |
| Flanschbolzen Eg241A A | ||||
| 110 | 0010406140 | 1.00 | 1.19 | |
| Flanschbolzen G24/35/5500 | ||||
| 111 | 0110060020 | 2.40 | 2.86 | |
| Luefter | ||||
| 112 | 20A5410113 | 14.30 | 17.02 | |
| Schraube M6X1.0X14Dx14L | ||||
| 113 | 0110060030 | 2.40 | 2.86 | |
| Starteinrichtung | ||||
| 114 | 20A5020130 | 88.00 | 104.72 | |
| BENZINTANK | ||||
| 115 | 2776010511 | 118.80 | 141.37 | |
| Etikett (Warnung) Eg601A A | ||||
| 116 | 0732005760 | 3.60 | 4.28 | |
| Schild | ||||
| 117 | 2779511603 | 6.00 | 7.14 | |
| Tankdeckel G24/35/5500R * | ||||
| 118 | 0430440050 | 17.60 | 20.94 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 119 | X641360010 | |||
| Zuführungstülle | ||||
| 120 | X505120020 | 6.00 | 7.14 | |
| Mutter M/Niet G28/6100R | ||||
| 121 | 0023806000 | 1.20 | 1.43 | |
| Schraube M/Niete G2800R | ||||
| 122 | 0110060130 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 123 | 2776260121 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 124 | X851061352 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 125 | X561110060 | |||
| Drosselschieber | ||||
| 126 | 2774380101 | 8.40 | 10.00 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 127 | 2766230250 | |||
| Drosselklappe | ||||
| 128 | 1066253808 | 17.60 | 20.94 | |
| Schraube | ||||
| 129 | 2096235108 | 1.20 | 1.43 | |
| Starterklappe | ||||
| 130 | 2776252508 | 11.00 | 13.09 | |
| Gasnadel | ||||
| 131 | 2466242008 | 13.20 | 15.71 | |
| Chokegriff | ||||
| 132 | 2776252008 | 19.80 | 23.56 | |
| Gashebel A | ||||
| 133 | 2766253118 | 24.14 | 28.73 | |
| Bolzen G2400R * | ||||
| 134 | 2276245108 | 10.80 | 12.85 | |
| Zeiger | ||||
| 135 | 2776250008 | 34.10 | 40.58 | |
| Stift | ||||
| 136 | 2776251508 | 3.60 | 4.28 | |
| Schwimmerkammer | ||||
| 137 | 2776250608 | 39.60 | 47.12 | |
| Dichtung | ||||
| 138 | 2146245008 | 1.20 | 1.43 | |
| Dichtung | ||||
| 139 | 2146254008 | 6.00 | 7.14 | |
| Schwimmer | ||||
| 140 | 2266250608 | 34.10 | 40.58 | |
| Hauptdüse | ||||
| 141 | 2766244008 | 26.40 | 31.42 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 142 | 2526240508 | |||
| Clip | ||||
| 143 | 2266270118 | 4.80 | 5.71 | |
| Bolzen | ||||
| 144 | 2776236008 | 8.40 | 10.00 | |
| Schraube | ||||
| 145 | 1066255608 | 2.40 | 2.86 | |
| Feder | ||||
| 146 | 2836235708 | 7.20 | 8.57 | |
| Luftverstellschraube | ||||
| 147 | 2076241008 | 11.00 | 13.09 | |
| Luftdüse (Einlass) | ||||
| 148 | 1066241008 | 16.50 | 19.64 | |
| Dichtung | ||||
| 149 | 2366268008 | 6.00 | 7.14 | |
| Dichtung | ||||
| 150 | 2366254108 | 6.00 | 7.14 | |
| Dichtung | ||||
| 151 | 2466239008 | 3.60 | 4.28 | |
| Mutter | ||||
| 152 | 2776255308 | 7.20 | 8.57 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 153 | 2796210320 | |||
| Dichtung | ||||
| 154 | 2776211018 | 3.60 | 4.28 | |
| Benzin-Schauglas | ||||
| 155 | 2776210018 | 6.00 | 7.14 | |
| O-ring | ||||
| 156 | 2776255208 | 6.00 | 7.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 157 | 1656237708 | |||
| Magneto-Rotor-Komp. | ||||
| 158 | 20A7923101 | 132.00 | 157.08 | |
| Zündung | ||||
| 159 | 20A7943101 | 78.10 | 92.94 | |
| Bolzen Eg241A A | ||||
| 160 | 0010406200 | 1.20 | 1.43 | |
| Stoppkabel | ||||
| 161 | 27773102H1 | 7.20 | 8.57 | |
| Schalter | ||||
| 162 | X660000510 | 10.50 | 12.50 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 163 | 0150040090 | |||
| Zündkerze | ||||
| 164 | X650143050 | 9.60 | 11.42 | |
| Zündkerzenkappe G2400-3500-550 * | ||||
| 165 | 0655000110 | 17.60 | 20.94 | |
| Pumpengehaeuse | ||||
| 166 | 4800501001 | 177.10 | 210.75 | |
| Wellendichtring | ||||
| 167 | 4800501012 | 8.40 | 10.00 | |
| Innenwohnung | ||||
| 168 | 4800501011 | 99.00 | 117.81 | |
| Luefter | ||||
| 169 | 4800501009 | 48.40 | 57.60 | |
| Mechanische Dichtung | ||||
| 170 | 4800501010 | 52.80 | 62.83 | |
| Pumpenhaus Dichtung | ||||
| 171 | 4800501002 | 13.20 | 15.71 | |
| Stop | ||||
| 172 | 4800501021 | 6.00 | 7.14 | |
| O-ring | ||||
| 173 | 4800501022 | 2.40 | 2.86 | |
| Bolzen mit Unterlegscheibe | ||||
| 174 | 4800531003 | 1.20 | 1.43 | |
| Pumpenhaus Kappe | ||||
| 175 | 4800501004 | 117.70 | 140.06 | |
| Bolzen M8x48mm | ||||
| 176 | 4800501005 | 2.40 | 2.86 | |
| Saugflansch | ||||
| 177 | 4800501013 | 42.90 | 51.05 | |
| Bolzen mit Ring M8x25mm | ||||
| 178 | 4800501014 | 2.40 | 2.86 | |
| Ventil | ||||
| 179 | 4800501015 | 23.10 | 27.49 | |
| Unterlegscheibe | ||||
| 180 | 4800501017 | 3.60 | 4.28 | |
| Schlauchverbinder | ||||
| 181 | 4810000114 | 9.60 | 11.42 | |
| Schlauchschwenk | ||||
| 182 | 4810000115 | 9.60 | 11.42 | |
| Zuführungsflansch | ||||
| 183 | 4800501019 | 59.40 | 70.69 | |
| Bolzen mit Ring M8x25mm | ||||
| 184 | 4800501014 | 2.40 | 2.86 | |
| Dichtung Zuführungsflansch | ||||
| 185 | 4800501020 | 6.00 | 7.14 | |
| Stop | ||||
| 186 | 4800501021 | 6.00 | 7.14 | |
| O-ring | ||||
| 187 | 4800501022 | 2.40 | 2.86 | |
| Sieb für Saugkopf | ||||
| 188 | 4800505029 | 10.80 | 12.85 | |
| Schlauchklemme IAS 3 | ||||
| 189 | 4800501028 | 4.80 | 5.71 | |
| Rahmen | ||||
| 190 | 4810000250 | 184.80 | 219.91 | |
| Bolzen mit Ring M8x40mm | ||||
| 191 | 4800501023 | 2.40 | 2.86 | |
| Flanschmutter M8 | ||||
| 192 | 4800501024 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 193 | 4869000103 | |||
| Ölsensor | ||||
| 199 | 2777630121 | 42.90 | 51.05 | |
| O-ring | ||||
| 200 | 2777635008 | 8.40 | 10.00 | |
| Schwimmer | ||||
| 201 | KU31104321 | 52.80 | 62.83 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 202 | 2777580103 | |||
| Flanschbolzen Eg241A A | ||||
| 203 | 0010406140 | 1.00 | 1.19 | |
| Gewindeschneidschraube G2400-3500-550 | ||||
| 204 | 0152050010 | 1.20 | 1.43 | |
