Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita GA7020S'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

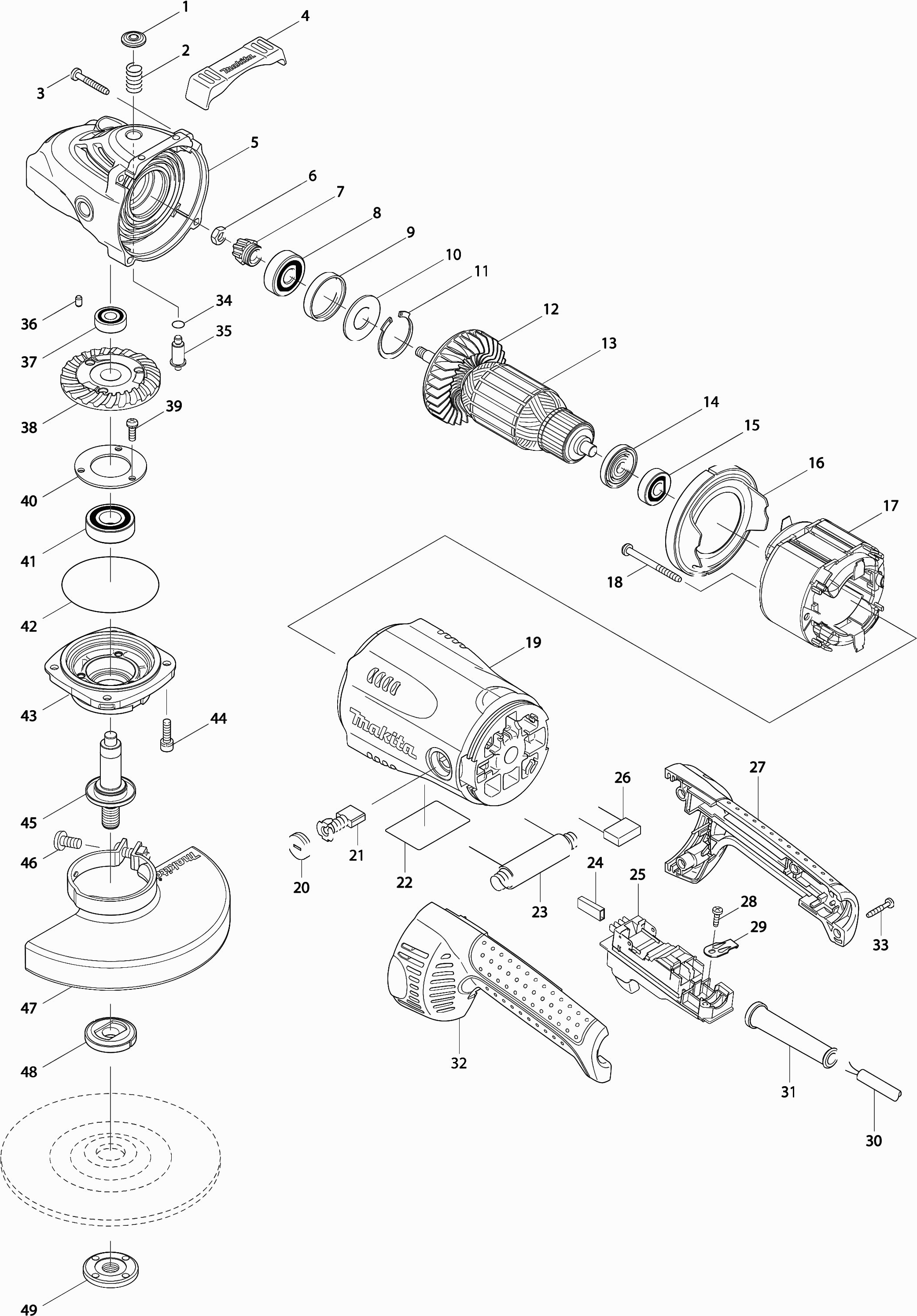

Zeichnungen der Makita GA7020S
Teileliste der Makita GA7020S
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Druckknopf | ||||
| 001 | 419133-4 | 1.00 | 1.19 | |
| Druckfeder 12 | ||||
| 002 | 233292-8 | 1.00 | 1.19 | |
| Schraube 5x35 | ||||
| 003 | 266373-3 | 0.83 | 0.99 | |
| TAPSCHROEF 5X35 A | ||||
| 003-1 | 265B72-6 | 1.00 | 1.19 | |
| Puffer | ||||
| 004 | 419144-9 | 1.20 | 1.43 | |
| Getriebegehaeuse | ||||
| 005 | 142754-4 | 24.20 | 28.80 | |
| Filzring 18 | ||||
| 005A | 262118-7 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 005B | 419134-2 | |||
| MUTTER M8 | ||||
| 006 | 252194-9 | 1.00 | 1.19 | |
| Getriebe 16 | ||||
| 007 | 227488-1 | 4.80 | 5.71 | |
| Kugellager 6301llb | ||||
| 008 | 211132-0 | 9.60 | 11.42 | |
| Gummiring 38 | ||||
| 009 | 262085-6 | 1.00 | 1.19 | |
| Unterlegscheibe 20 | ||||
| 010 | 267299-2 | 1.20 | 1.43 | |
| Sicherungsring R-42 | ||||
| 011 | 962211-4 | 2.40 | 2.86 | |
| Lüfter 80 | ||||
| 012 | 240081-4 | 6.00 | 7.14 | |
| Anker | ||||
| 013 | 517793-7 | 56.10 | 66.76 | |
| Isolierring | ||||
| 014 | 681630-2 | 2.40 | 2.86 | |
| Kugellager 6200llb | ||||
| 015 | 211066-7 | 4.80 | 5.71 | |
| Zwischenplatte Ga7020 | ||||
| 016 | 419135-0 | 1.20 | 1.43 | |
| Feld | ||||
| 017 | 526179-4 | 46.20 | 54.98 | |
| Statorfeder | ||||
| 017A | 654197-3 | 1.00 | 1.19 | |
| Klemmbuchse für Statorv. 2mm | ||||
| 017B | 654502-4 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 018 | 266329-6 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 018-1 | 265B71-8 | |||
| Motorgehäuse | ||||
| 019 | 154671-6 | 17.60 | 20.94 | |
| Kohlekasten Zsb | ||||
| 019A | 643712-8 | 8.40 | 10.00 | |
| Bürstenhalterkappe | ||||
| 020 | 643700-5 | 1.20 | 1.43 | |
| Kohlebürstensatz Cb-204 | ||||
| 021 | 194992-4 | 11.00 | 13.09 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 022 | 861761-5 | |||
| Anlaufwiderstand Ga7020/40S A | ||||
| 023 | 646788-4 | 7.20 | 8.57 | |
| Ampere Isolator | ||||
| 024 | 686036-9 | 1.00 | 1.19 | |
| Sicherheitsschalter | ||||
| 025A | 651179-6 | 41.80 | 49.74 | |
| Sicherheitsschalter | ||||
| 025B | 651179-6 | 41.80 | 49.74 | |
| Kondensator | ||||
| 026 | 645088-9 | 1.00 | 1.19 | |
| Handgriff-set | ||||
| 027 | 188059-8 | 14.30 | 17.02 | |
| Drahtdurchführungsschutzgummi | ||||
| 027A | 423350-0 | 3.60 | 4.28 | |
| Blechschraube 4x14 mm GA9070Y A | ||||
| 028 | 265B74-2 | 1.00 | 1.19 | |
| Blechschraube 4X14 Ga7020 A | ||||
| 028 | 266385-6 | 0.83 | 0.99 | |
| Blechschraube 4x14 mm GA9070Y A | ||||
| 028-1 | 265B74-2 | 1.00 | 1.19 | |
| Zugentlastung | ||||
| 029 | 687169-3 | 1.00 | 1.19 | |
| Netzkabel 2x1.50 4.0mtr | ||||
| 030 | 695123-3 | 22.00 | 26.18 | |
| Kabeltülle 10 | ||||
| 031 | 682560-0 | 2.40 | 2.86 | |
| Handgriff-set | ||||
| 032 | 188059-8 | 14.30 | 17.02 | |
| Drahtdurchführungsschutzgummi | ||||
| 032A | 423350-0 | 3.60 | 4.28 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 033 | 266374-1 | |||
| O-Ring 9 | ||||
| 034 | 213062-1 | 1.00 | 1.19 | |
| Kragenstift 5 | ||||
| 035 | 256491-5 | 1.20 | 1.43 | |
| Gummistift 4 | ||||
| 036 | 263002-9 | 1.00 | 1.19 | |
| Kugellager 6000zz | ||||
| 037 | 210067-2 | 1.20 | 1.43 | |
| Zahnrad 50b | ||||
| 038 | 227489-9 | 10.80 | 12.85 | |
| Kreuzschlitzschraube M5x16 | ||||
| 039 | 265120-9 | 1.00 | 1.19 | |
| Lager-Sicherung 50 | ||||
| 040 | 285724-1 | 1.20 | 1.43 | |
| Kugellager 6203llu | ||||
| 041 | 211490-4 | 8.40 | 10.00 | |
| O-Ring 78 | ||||
| 042 | 213760-7 | 1.20 | 1.43 | |
| Lagergehäuse 2 Ausschnitte | ||||
| 043A | 317988-0 | 6.00 | 7.14 | |
| Lagergehäuse mit 3 Aussparungen | ||||
| 043B | 318377-2 | 8.40 | 10.00 | |
| Inbusschraube | ||||
| 044 | 265541-5 | 1.00 | 1.19 | |
| Gelenkwelle (a) | ||||
| 045 | 158206-5 | 10.80 | 12.85 | |
| Unterlegscheibe 25 | ||||
| 045A | 345629-8 | 1.00 | 1.19 | |
| Kreuzkopfschraube M8x25 | ||||
| 046A | 265158-4 | 1.00 | 1.19 | |
| Kreuzkopfschraube M8x25 | ||||
| 046B | 265158-4 | 1.00 | 1.19 | |
| BESCHERMKAP 180 MM AFBRAMEN EN SCHUREN | ||||
| 047A | 141P30-9 | 6.00 | 7.14 | |
| BESCHERMKAP 180 MM AFBRAMEN EN SCHUREN | ||||
| 047B | 141P30-9 | 6.00 | 7.14 | |
| O-Ring 6 | ||||
| 047B1 | 213017-6 | 1.00 | 1.19 | |
| BINNENFLENS HAAKSE SLIJPER EN SLEUVENZAAG | ||||
| 048 | 224415-9 | 3.00 | 3.57 | |
| SLUITMOER HAAKSE SLIJPER | ||||
| 049 | 224554-5 | 3.00 | 3.57 | |
