Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita HR2450F'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

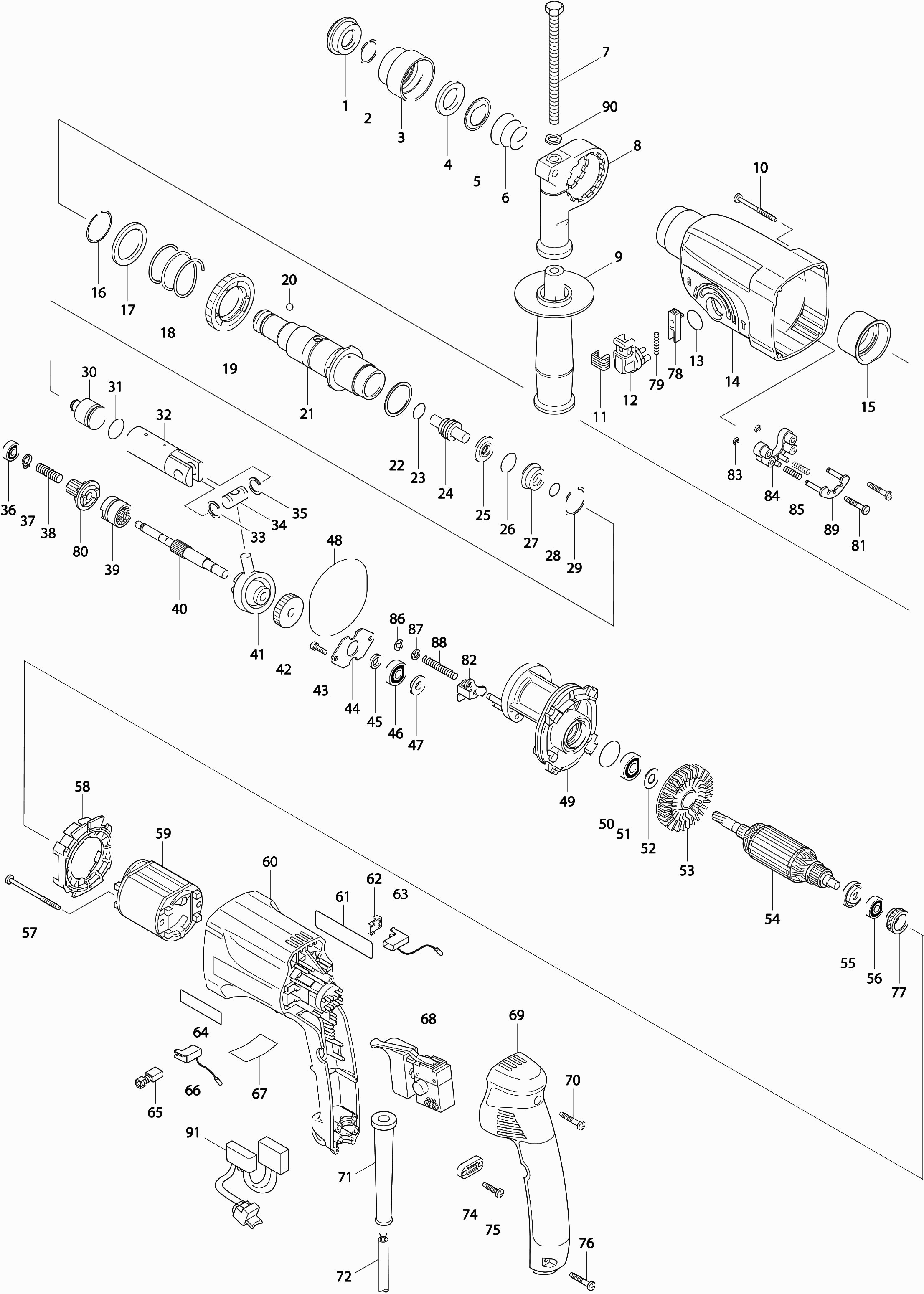

Zeichnungen der Makita HR2450F
Teileliste der Makita HR2450F
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Gummistaubkappe 35 | ||||
| 001 | 286263-4 | 1.20 | 1.43 | |
| Sicherungsscheibe 19 | ||||
| 002 | 233940-9 | 1.20 | 1.43 | |
| Bohrfutterkappe | ||||
| 003 | 417629-9 | 1.20 | 1.43 | |
| Ring 21 | ||||
| 004 | 257241-1 | 1.20 | 1.43 | |
| Führungsring | ||||
| 005 | 345187-4 | 1.20 | 1.43 | |
| Druckfeder 21-29 | ||||
| 006 | 233916-6 | 1.00 | 1.19 | |
| Sechskantschraube 8x120 | ||||
| 007 | 265583-9 | 1.20 | 1.43 | |
| ZIJHANDGREEP BOORMACHINE/COMBIHAMER | ||||
| 009 | 136603-5 | 4.00 | 4.76 | |
| Schneidschraube 4x45 | ||||
| 010 | 266069-6 | 1.20 | 1.43 | |
| Abdeckhaube | ||||
| 011 | 417794-4 | 1.00 | 1.19 | |
| Verstellknopf | ||||
| 012 | 162229-7 | 2.40 | 2.86 | |
| O-Ring 17 | ||||
| 013 | 213278-8 | 1.00 | 1.19 | |
| Getriebegehaeuse | ||||
| 014 | 183441-6 | 15.40 | 18.33 | |
| Nadellager | ||||
| 015 | 153290-5 | 7.20 | 8.57 | |
| Federring 28 Hr2440/50 | ||||
| 016 | 233918-2 | 1.00 | 1.19 | |
| Sperrring 30mm Hr2440/50 | ||||
| 017 | 267228-5 | 1.20 | 1.43 | |
| Druckfeder 31 Hr2440/50 | ||||
| 018 | 233328-3 | 1.20 | 1.43 | |
| Getriebe 51 | ||||
| 019 | 227028-5 | 13.20 | 15.71 | |
| Stahlkugel 7.0 | ||||
| 020 | 216022-2 | 1.00 | 1.19 | |
| Meißelhalter | ||||
| 021 | 153365-0 | 20.90 | 24.87 | |
| Unterlegscheibe 28 | ||||
| 022 | 267229-3 | 1.00 | 1.19 | |
| O-Ring 12 | ||||
| 023 | 213128-7 | 1.20 | 1.43 | |
| Anschläger H60ma/mb | ||||
| 024 | 324396-8 | 10.80 | 12.85 | |
| Unterlegscheibe 9 | ||||
| 025 | 324218-2 | 4.80 | 5.71 | |
| O-Ring 15 | ||||
| 026 | 213232-2 | 2.40 | 2.86 | |
| O-Ring-Gehäuse | ||||
| 027 | 324216-6 | 6.00 | 7.14 | |
| O-Ring 9 | ||||
| 028 | 213073-6 | 1.20 | 1.43 | |
| Federring 28 | ||||
| 029 | 233917-4 | 1.00 | 1.19 | |
| Anschläger H60ma/mb | ||||
| 030 | 324214-0 | 3.60 | 4.28 | |
| O-Ring 16 | ||||
| 031 | 213227-5 | 1.20 | 1.43 | |
| Kolbenzylinder | ||||
| 032 | 331632-5 | 38.50 | 45.82 | |
| Unterlegscheibe 12 | ||||
| 033 | 267104-3 | 1.20 | 1.43 | |
| Kolbenstift Hr2440/50 A | ||||
| 034 | 324215-8 | 2.40 | 2.86 | |
| Unterlegscheibe 12 | ||||
| 035 | 267104-3 | 1.20 | 1.43 | |
| Kugellager 606Zz A | ||||
| 036 | 210137-7 | 1.20 | 1.43 | |
| Sicherungsring S-7 | ||||
| 037 | 961003-8 | 1.00 | 1.19 | |
| Druckfeder 7 | ||||
| 038 | 233343-7 | 1.00 | 1.19 | |
| Kupplungsschüssel | ||||
| 039 | 331993-3 | 13.20 | 15.71 | |
| Getriebewelle | ||||
| 040 | 324248-3 | 10.80 | 12.85 | |
| Schaukellager 10 Bhr200 A | ||||
| 041 | 219014-0 | 45.10 | 53.67 | |
| Zahnrad 26 | ||||
| 042 | 226550-9 | 7.20 | 8.57 | |
| Sechskantschraube 4x12 | ||||
| 043 | 266273-7 | 1.00 | 1.19 | |
| Lagerverriegelung | ||||
| 044 | 345179-3 | 1.00 | 1.19 | |
| Unterlegscheibe 8 | ||||
| 045 | 267234-0 | 1.00 | 1.19 | |
| Kugellager 608Zz A | ||||
| 046 | 210046-0 | 1.20 | 1.43 | |
| Unterlegscheibe 8 | ||||
| 047 | 324212-4 | 4.80 | 5.71 | |
| O-Ring 68 | ||||
| 048 | 213725-9 | 1.20 | 1.43 | |
| Innenwohnung | ||||
| 049 | 153687-8 | 14.30 | 17.02 | |
| Wechselplatte | ||||
| 049A | 345363-0 | 2.40 | 2.86 | |
| O-Ring 24 | ||||
| 050 | 213380-7 | 1.00 | 1.19 | |
| Kugellager 609llu | ||||
| 051 | 210060-6 | 4.80 | 5.71 | |
| Unterlegscheibe 9 | ||||
| 052 | 267231-6 | 1.00 | 1.19 | |
| Lüfter 60 Hr2440/50 A | ||||
| 053 | 240084-8 | 2.40 | 2.86 | |
| Anker | ||||
| 054 | 515668-4 | 23.10 | 27.49 | |
| Isolierring | ||||
| 055 | 681636-0 | 1.20 | 1.43 | |
| Kugellager 607llb | ||||
| 056 | 211021-9 | 4.80 | 5.71 | |
| Selbstschneidende Schraube Pt4x60 | ||||
| 057 | 266052-3 | 1.20 | 1.43 | |
| Zwischenplatte | ||||
| 058 | 419201-3 | 1.00 | 1.19 | |
| Feld | ||||
| 059 | 633488-5 | 13.20 | 15.71 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 060 | 183409-2 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 061 | 853822-5 | |||
| Abstandshalter STM 1800 | ||||
| 062 | 689111-0 | 1.00 | 1.19 | |
| Kohlekasten Zsb | ||||
| 063 | 643988-7 | 3.60 | 4.28 | |
| Etikett Makita | ||||
| 064 | 819063-3 | 2.40 | 2.86 | |
| Bürstensatz CB-419 | ||||
| 065 | 195015-1 | 4.80 | 5.71 | |
| DRUKVEER 4 UC120DW A | ||||
| 065A | 233194-8 | 1.00 | 1.19 | |
| Kohlekasten Zsb | ||||
| 066 | 643989-5 | 3.60 | 4.28 | |
| Schalter | ||||
| 068 | 650508-0 | 30.80 | 36.65 | |
| Griffabdeckung | ||||
| 069 | 153284-0 | 12.10 | 14.40 | |
| Gummistift 4 | ||||
| 069A | 263002-9 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 070 | 265999-8 | |||
| Kabeltülle 10 | ||||
| 071 | 682566-8 | 1.20 | 1.43 | |
| Netzkabel 2x1.50 4.0mtr | ||||
| 072 | 695123-3 | 22.00 | 26.18 | |
| Klemmenhalterung | ||||
| 074 | 687124-5 | 1.00 | 1.19 | |
| Gewindebohrer 4x18 | ||||
| 075 | 265A48-7 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 076 | 265999-8 | |||
| Gummiring 19 | ||||
| 077 | 421494-0 | 4.80 | 5.71 | |
| Sperrtaste | ||||
| 078 | 417795-2 | 1.00 | 1.19 | |
| Druckfeder 3 | ||||
| 079 | 233341-1 | 1.00 | 1.19 | |
| Getriebe 10 | ||||
| 080 | 226399-7 | 16.50 | 19.64 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 081 | 265999-8 | |||
| Wechselplatte | ||||
| 082 | 345363-0 | 2.40 | 2.86 | |
| Stoppring E-3 | ||||
| 083 | 961017-7 | 1.00 | 1.19 | |
| Führungsbasis Hr2450 | ||||
| 084 | 417796-0 | 1.00 | 1.19 | |
| Druckfeder 4 HR2450 schwarz | ||||
| 085 | 233344-5 | 1.00 | 1.19 | |
| Sprengring E-4 | ||||
| 086 | 961011-9 | 1.00 | 1.19 | |
| Sicherungsscheibe 5 | ||||
| 087 | 941102-2 | 1.00 | 1.19 | |
| Druckfeder 6 | ||||
| 088 | 233342-9 | 1.00 | 1.19 | |
| Sperrplatte | ||||
| 089 | 163430-7 | 2.40 | 2.86 | |
| Unterlegscheibe | ||||
| 090 | 345280-4 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 091 | 631471-6 | |||
