Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita HR2470FT'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

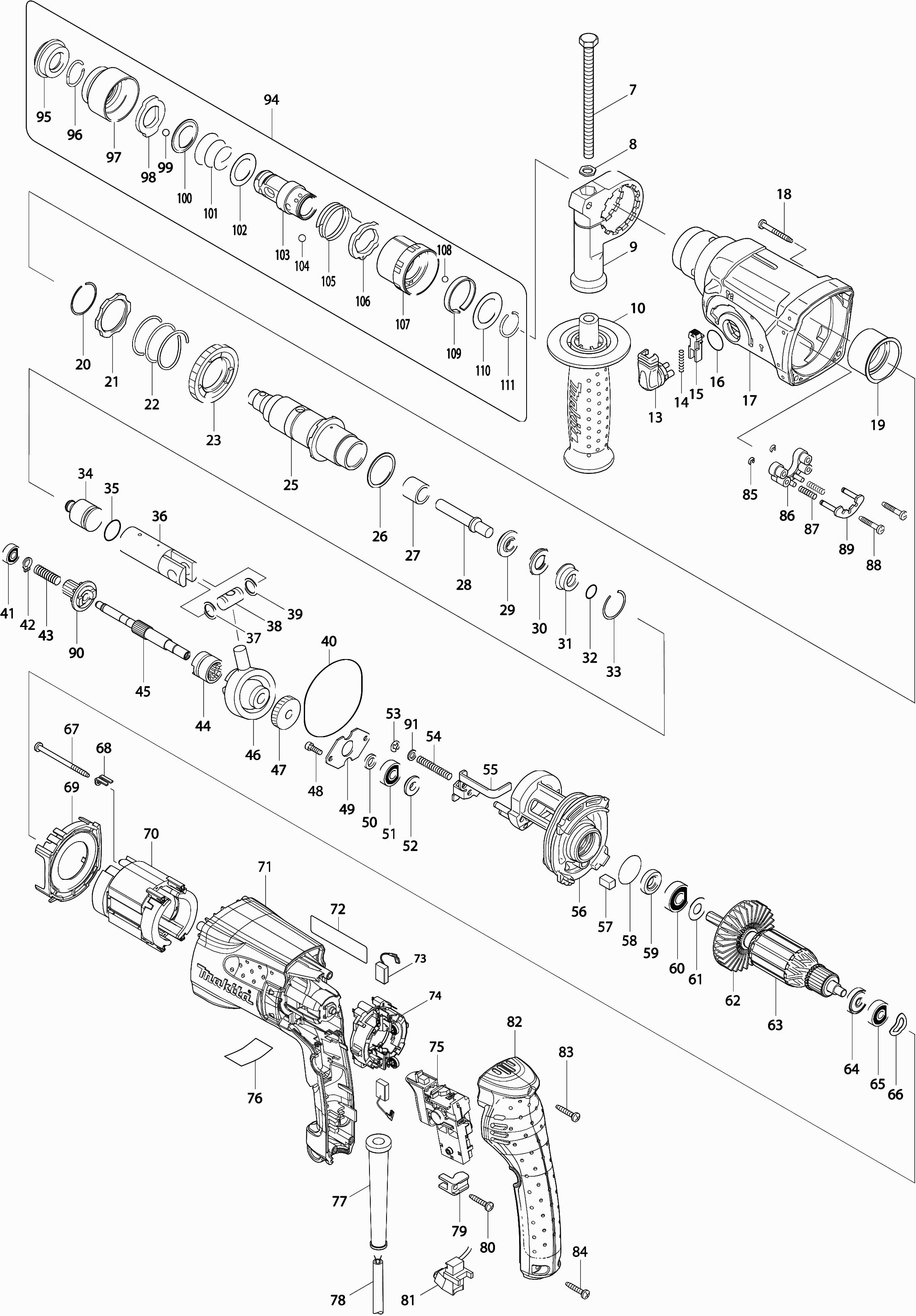

Zeichnungen der Makita HR2470FT
Teileliste der Makita HR2470FT
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Sechskantschraube 8x120 | ||||
| 007 | 265583-9 | 1.20 | 1.43 | |
| Unterlegscheibe | ||||
| 008 | 345280-4 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 009 | 417630-4 | |||
| Griff | ||||
| 010 | 158057-6 | 9.60 | 11.42 | |
| MUTTER M8 | ||||
| 010A | 931402-8 | 1.00 | 1.19 | |
| Verstellknopf | ||||
| 013 | 162245-9 | 2.40 | 2.86 | |
| Druckfeder 3x28mm | ||||
| 014 | 234264-6 | 1.00 | 1.19 | |
| Sperrtaste | ||||
| 015 | 419192-8 | 1.00 | 1.19 | |
| O-Ring 17 | ||||
| 016 | 213278-8 | 1.00 | 1.19 | |
| Getriebegehäuse Cpl | ||||
| 017 | 158216-2 | 14.30 | 17.02 | |
| Dichtring 25 | ||||
| 017A | 213345-9 | 2.40 | 2.86 | |
| Schraube 4x35 | ||||
| 018 | 266351-3 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 018-1 | 265B69-5 | |||
| Nadellager | ||||
| 019 | 153290-5 | 7.20 | 8.57 | |
| Sicherungsring 29 | ||||
| 020 | 233929-7 | 1.00 | 1.19 | |
| Niete 31 | ||||
| 021 | 267460-1 | 1.20 | 1.43 | |
| Druckfeder 32 | ||||
| 022 | 233401-9 | 2.40 | 2.86 | |
| Getriebe 51 | ||||
| 023 | 227109-5 | 10.80 | 12.85 | |
| Werkzeughalter | ||||
| 025 | 158307-9 | 29.70 | 35.34 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 025A | 213076-0 | |||
| Unterlegscheibe 28 | ||||
| 026 | 267229-3 | 1.00 | 1.19 | |
| Hülse | ||||
| 027 | 331769-8 | 2.40 | 2.86 | |
| Schlagbolzen | ||||
| 028 | 324796-2 | 2.40 | 2.86 | |
| Ring 10 | ||||
| 029 | 324402-9 | 2.40 | 2.86 | |
| Stoßring | ||||
| 030 | 421955-0 | 1.20 | 1.43 | |
| O-Ring-Gehäuse | ||||
| 031 | 324216-6 | 6.00 | 7.14 | |
| O-Ring 9 | ||||
| 032 | 213073-6 | 1.20 | 1.43 | |
| O-Ring 9 | ||||
| 032* | 213073-6 | 1.20 | 1.43 | |
| Federring 28 | ||||
| 033 | 233917-4 | 1.00 | 1.19 | |
| Federring 28 | ||||
| 033* | 233917-4 | 1.00 | 1.19 | |
| Presslufthammer | ||||
| 034 | 324733-6 | 2.40 | 2.86 | |
| O-Ring 16 | ||||
| 035 | 213227-5 | 1.20 | 1.43 | |
| O-Ring 16 | ||||
| 035* | 213227-5 | 1.20 | 1.43 | |
| Kolbenzylinder | ||||
| 036 | 318132-2 | 13.20 | 15.71 | |
| Unterlegscheibe 12 | ||||
| 037 | 267104-3 | 1.20 | 1.43 | |
| Kolbenstift Hr2440/50 A | ||||
| 038 | 324215-8 | 2.40 | 2.86 | |
| Unterlegscheibe 12 | ||||
| 039 | 267104-3 | 1.20 | 1.43 | |
| O-Ring 63 | ||||
| 040 | 213727-5 | 2.40 | 2.86 | |
| Kugellager 606Zz A | ||||
| 041 | 210137-7 | 1.20 | 1.43 | |
| Sicherungsring S-7 | ||||
| 042 | 961003-8 | 1.00 | 1.19 | |
| Druckfeder 7 | ||||
| 043 | 233343-7 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 044 | 331768-0 | |||
| Kupplung | ||||
| 045 | 324668-1 | 9.60 | 11.42 | |
| Schaukellager 10 Bhr200 A | ||||
| 046 | 219014-0 | 45.10 | 53.67 | |
| Getriebe | ||||
| 047 | 226656-3 | 3.60 | 4.28 | |
| Sechskantschraube 4x12 | ||||
| 048 | 266273-7 | 1.00 | 1.19 | |
| Lagerverriegelung | ||||
| 049 | 345179-3 | 1.00 | 1.19 | |
| Unterlegscheibe 8 | ||||
| 050 | 267234-0 | 1.00 | 1.19 | |
| Kugellager 608Zz A | ||||
| 051 | 210046-0 | 1.20 | 1.43 | |
| Unterlegscheibe 8 | ||||
| 052 | 324212-4 | 4.80 | 5.71 | |
| Sprengring E-4 | ||||
| 053 | 961011-9 | 1.00 | 1.19 | |
| Druckfeder 6 | ||||
| 054 | 233342-9 | 1.00 | 1.19 | |
| Wechselplatte | ||||
| 055 | 345363-0 | 2.40 | 2.86 | |
| Lagergehäuse | ||||
| 056 | 141574-3 | 10.80 | 12.85 | |
| Dämpfungsfilz | ||||
| 057 | 443126-9 | 1.00 | 1.19 | |
| O-Ring 26 | ||||
| 058 | 213407-3 | 1.20 | 1.43 | |
| Keerring 10 | ||||
| 059 | 213077-8 | 3.60 | 4.28 | |
| Kugellager 6000ddw | ||||
| 060 | 211289-7 | 13.20 | 15.71 | |
| Unterlegscheibe 10 | ||||
| 061 | 267213-8 | 1.20 | 1.43 | |
| Ventilator 64 | ||||
| 062 | 240092-9 | 2.40 | 2.86 | |
| Anker Hr2460 | ||||
| 063 | 517984-0 | 33.00 | 39.27 | |
| Isolierring | ||||
| 064 | 681652-2 | 1.00 | 1.19 | |
| Kugellager 627ddw | ||||
| 065 | 210045-2 | 3.60 | 4.28 | |
| BORGRING 15 DLS211Z A | ||||
| 066 | 267804-5 | 1.00 | 1.19 | |
| Selbstschneidende Schraube Pt4x60 | ||||
| 067 | 266052-3 | 1.20 | 1.43 | |
| Halteplatte | ||||
| 068 | 344871-8 | 1.20 | 1.43 | |
| Zwischenplatte | ||||
| 069 | 419716-0 | 1.00 | 1.19 | |
| Feld HR2460 | ||||
| 070 | 621884-9 | 26.40 | 31.42 | |
| Feld HR2460 | ||||
| 070-1 | 621884-9 | 26.40 | 31.42 | |
| Motorgehäuse | ||||
| 071 | 419718-6 | 10.80 | 12.85 | |
| Namensschild "hr2470ft" | ||||
| 072 | 863556-2 | 3.60 | 4.28 | |
| Bürstenset Cb-325 | ||||
| 073 | 194074-2 | 2.40 | 2.86 | |
| Bürstenset Cb-325 | ||||
| 073* | 194074-2 | 2.40 | 2.86 | |
| Kohlekasten Zsb | ||||
| 074 | 638500-6 | 9.60 | 11.42 | |
| Schalter | ||||
| 075 | 650588-6 | 16.50 | 19.64 | |
| Namensschild "Seriennummer" | ||||
| 076 | 814966-6 | 3.60 | 4.28 | |
| Kabeltülle 10 | ||||
| 077 | 682566-8 | 1.20 | 1.43 | |
| Netzkabel 2x1.50 4.0mtr | ||||
| 078 | 695123-3 | 22.00 | 26.18 | |
| Klemmenhalterung | ||||
| 079 | 687260-7 | 1.00 | 1.19 | |
| Blechschraube 4x22 | ||||
| 080 | 266324-6 | 1.00 | 1.19 | |
| Lichtschaltkreis | ||||
| 081 | 631746-3 | 7.20 | 8.57 | |
| Motorhaubendeckel Hr2230 | ||||
| 082 | 419717-8 | 6.00 | 7.14 | |
| Blechschraube 4x22 | ||||
| 083 | 266324-6 | 1.00 | 1.19 | |
| Blechschraube 4x22 | ||||
| 084 | 266324-6 | 1.00 | 1.19 | |
| Stoppring E-3 | ||||
| 085 | 961017-7 | 1.00 | 1.19 | |
| Führungsbasis Hr2450 | ||||
| 086 | 417796-0 | 1.00 | 1.19 | |
| Druckfeder 4 HR2450 schwarz | ||||
| 087 | 233344-5 | 1.00 | 1.19 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 088 | 266374-1 | |||
| TAPSCHROEF 4X25 A | ||||
| 088-1 | 265B73-4 | 1.00 | 1.19 | |
| Sperrplatte | ||||
| 089 | 163430-7 | 2.40 | 2.86 | |
| Getriebe 10 | ||||
| 090 | 227179-4 | 17.60 | 20.94 | |
| Sicherungsscheibe 5 | ||||
| 091 | 941102-2 | 1.00 | 1.19 | |
| BOORKOP SDS-PLUS | ||||
| 094 | 194080-7 | 35.00 | 41.65 | |
| Gummistaubkappe 35 | ||||
| 095 | 286263-4 | 1.20 | 1.43 | |
| Sicherungsscheibe 19 | ||||
| 096 | 233940-9 | 1.20 | 1.43 | |
| Meißelsperrkappe | ||||
| 097 | 418217-5 | 2.40 | 2.86 | |
| Anschlag | ||||
| 098 | 345333-9 | 1.20 | 1.43 | |
| Stahlkugel 7.0 | ||||
| 099 | 216022-2 | 1.00 | 1.19 | |
| Führungsring | ||||
| 100 | 345187-4 | 1.20 | 1.43 | |
| Druckfeder 21-29 | ||||
| 101 | 233916-6 | 1.00 | 1.19 | |
| Unterlegscheibe 21 | ||||
| 102 | 267279-8 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 103 | 324355-2 | |||
| Stahlkugel 6 | ||||
| 104 | 216030-3 | 1.00 | 1.19 | |
| Torsionsfeder 31 | ||||
| 105 | 231669-1 | 1.00 | 1.19 | |
| Austauschscheibe | ||||
| 106 | 345334-7 | 2.40 | 2.86 | |
| Sperrkappe | ||||
| 107 | 418218-3 | 1.20 | 1.43 | |
| Stahlkugel 5.0 | ||||
| 108 | 216018-3 | 1.00 | 1.19 | |
| Blattfeder | ||||
| 109 | 345335-5 | 1.00 | 1.19 | |
| Unterlegscheibe 24 | ||||
| 110 | 267270-6 | 1.00 | 1.19 | |
| Sperrring 21 | ||||
| 111 | 233924-7 | 1.00 | 1.19 | |
