Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita HR4011C'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

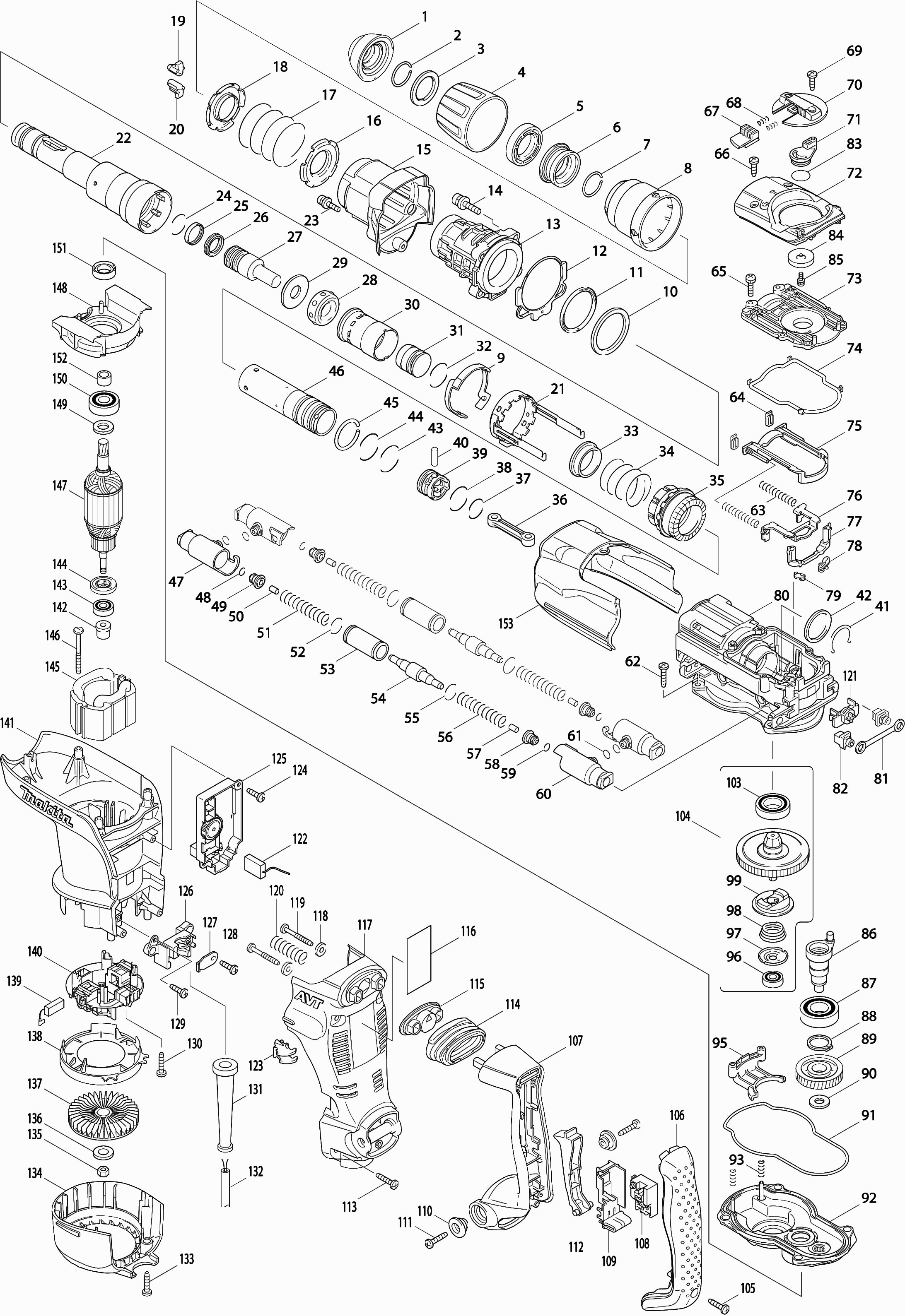

Zeichnungen der Makita HR4011C
Teileliste der Makita HR4011C
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Meißelhalter Kappe | ||||
| 001* | 286285-4 | 2.02 | 2.40 | |
| Sicherungsring 25 | ||||
| 002 | 231984-3 | 0.83 | 0.99 | |
| Flache Unterlegscheibe 28 | ||||
| 003 | 267272-2 | 2.71 | 3.22 | |
| Meißelsperrkappe | ||||
| 004 | 419015-0 | 2.38 | 2.83 | |
| UNTERLEGSCHEIBE | ||||
| 005 | 419002-9 | 1.18 | 1.40 | |
| Spannring | ||||
| 006 | 324548-1 | 5.30 | 6.31 | |
| Sicherungsring 25 | ||||
| 007 | 231984-3 | 0.83 | 0.99 | |
| Entriegelungskappe | ||||
| 008 | 419016-8 | 2.36 | 2.81 | |
| Verriegelungsbuchsenführung | ||||
| 009 | 419760-7 | 1.39 | 1.65 | |
| Unterlegscheibe 45 | ||||
| 010 | 267336-2 | 2.36 | 2.81 | |
| Kunststoff Ring 45 | ||||
| 011 | 262116-1 | 5.71 | 6.79 | |
| Dichtungsscheibe | ||||
| 012 | 421911-0 | 1.39 | 1.65 | |
| Kompletter Zylinder | ||||
| 013 | 154621-1 | 50.69 | 60.32 | |
| Inbusschraube m6x30 | ||||
| 014 | 922353-6 | 0.83 | 0.99 | |
| Komplette Zylinderkappe | ||||
| 015 | 154624-5 | 7.22 | 8.59 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 015A | 810100-6 | |||
| Federfuhrung | ||||
| 016 | 345579-7 | 1.24 | 1.48 | |
| Druckfeder 48 | ||||
| 017 | 233431-0 | 0.83 | 0.99 | |
| Federfuhrung | ||||
| 018 | 345579-7 | 1.24 | 1.48 | |
| Werkzeugklemme | ||||
| 019 | 310161-1 | 8.21 | 9.77 | |
| Werkzeugklemme | ||||
| 020 | 310161-1 | 8.21 | 9.77 | |
| Sperrbuchse | ||||
| 021 | 165633-9 | 19.23 | 22.88 | |
| Meißelhalter | ||||
| 022 | 324542-3 | 169.42 | 201.61 | |
| Innensechskantschraube 4x16 | ||||
| 023 | 922128-3 | 0.83 | 0.99 | |
| O-Ring 20 | ||||
| 024* | 213317-4 | 0.83 | 0.99 | |
| Fluorid-Ring 25 | ||||
| 025* | 213392-0 | 9.24 | 11.00 | |
| X-Ring 18 | ||||
| 026* | 213281-9 | 3.12 | 3.71 | |
| Schlagbolzen | ||||
| 027 | 324569-3 | 3.96 | 4.71 | |
| Gummiring 17 | ||||
| 028 | 421901-3 | 5.71 | 6.79 | |
| Unterlegscheibe 17 | ||||
| 029 | 324573-2 | 5.06 | 6.02 | |
| Fuehrungshuelse | ||||
| 030 | 419003-7 | 2.02 | 2.40 | |
| Presslufthammer | ||||
| 031 | 324571-6 | 2.36 | 2.81 | |
| O-Ring 22 | ||||
| 032 | 213962-5 | 1.67 | 1.99 | |
| Unterlegscheibe 33 Hr4010C | ||||
| 033* | 331709-6 | 5.30 | 6.31 | |
| Druckfeder 37 | ||||
| 034 | 233448-3 | 0.83 | 0.99 | |
| Zahnrad 25 | ||||
| 035 | 227509-9 | 28.02 | 33.34 | |
| Stange | ||||
| 036 | 419005-3 | 0.98 | 1.17 | |
| O-Ring 21 | ||||
| 037 | 213379-2 | 0.83 | 0.99 | |
| O-Ring 22 | ||||
| 038* | 213962-5 | 1.67 | 1.99 | |
| Kolben | ||||
| 039 | 419004-5 | 1.67 | 1.99 | |
| Stift 7 | ||||
| 040 | 256197-5 | 1.18 | 1.40 | |
| Sicherungsring | ||||
| 041 | 233937-8 | 0.83 | 0.99 | |
| Unterlegscheibe 33 | ||||
| 042 | 257268-1 | 2.71 | 3.22 | |
| O-Ring 30 | ||||
| 043 | 213406-5 | 1.18 | 1.40 | |
| O-Ring 30 | ||||
| 044 | 213406-5 | 1.18 | 1.40 | |
| Sicherungsring 32 | ||||
| 045 | 233935-2 | 0.83 | 0.99 | |
| Zylinder 28.5 | ||||
| 046 | 324570-8 | 71.38 | 84.94 | |
| Rohrhalter | ||||
| 047 | 317923-8 | 15.60 | 18.56 | |
| O-Ring 8 | ||||
| 048 | 213030-4 | 0.83 | 0.99 | |
| Federfuhrung | ||||
| 049 | 419011-8 | 0.83 | 0.99 | |
| Gummistift 6 | ||||
| 050 | 263005-3 | 0.83 | 0.99 | |
| Druckfeder 11 | ||||
| 051 | 233435-2 | 0.83 | 0.99 | |
| O-Ring 18 | ||||
| 052 | 213275-4 | 0.83 | 0.99 | |
| Rijp 16 | ||||
| 053 | 324572-4 | 7.22 | 8.59 | |
| Ausgleichsgewicht | ||||
| 054 | 324574-0 | 3.54 | 4.21 | |
| O-Ring 18 | ||||
| 055 | 213275-4 | 0.83 | 0.99 | |
| Druckfeder 11 | ||||
| 056 | 233435-2 | 0.83 | 0.99 | |
| Gummistift 6 | ||||
| 057 | 263005-3 | 0.83 | 0.99 | |
| Federfuhrung | ||||
| 058 | 419011-8 | 0.83 | 0.99 | |
| O-Ring 8 | ||||
| 059 | 213030-4 | 0.83 | 0.99 | |
| Rohrhalter | ||||
| 060 | 317923-8 | 15.60 | 18.56 | |
| O-Ring 8 | ||||
| 061 | 213030-4 | 0.83 | 0.99 | |
| Gewindeschneidschraube 5X25 | ||||
| 062 | 266041-8 | 0.83 | 0.99 | |
| Druckfeder 7 Hr4010C | ||||
| 063 | 233432-8 | 0.83 | 0.99 | |
| Rubber plaat | ||||
| 064 | 421910-2 | 0.83 | 0.99 | |
| Schraube 4X18 | ||||
| 065 | 911133-5 | 0.83 | 0.99 | |
| Blechschraube 4X14 Ga7020 A | ||||
| 066 | 266385-6 | 0.83 | 0.99 | |
| Sperrtaste | ||||
| 067 | 419009-5 | 0.98 | 1.17 | |
| Druckfeder 3 | ||||
| 068 | 233436-0 | 0.83 | 0.99 | |
| Blechschraube 4X14 Ga7020 A | ||||
| 069 | 266385-6 | 0.83 | 0.99 | |
| Verstellknopf | ||||
| 070 | 419020-7 | 4.45 | 5.30 | |
| Kurbelführer | ||||
| 071 | 419007-9 | 1.75 | 2.08 | |
| Getriebegehäusedeckel | ||||
| 072 | 317924-6 | 12.80 | 15.23 | |
| Innendeckel | ||||
| 073 | 419030-4 | 3.12 | 3.71 | |
| Dichtungsscheibe | ||||
| 074 | 421908-9 | 1.18 | 1.40 | |
| Verbindungsplatte Hr4010C | ||||
| 075 | 419019-2 | 1.75 | 2.08 | |
| Verbindungsplatte Hr4010C | ||||
| 076 | 345582-8 | 3.54 | 4.21 | |
| Luftrohr | ||||
| 077 | 419012-6 | 1.46 | 1.74 | |
| Luftrohr Dichtung | ||||
| 078 | 421909-7 | 0.83 | 0.99 | |
| Luftrohr Dichtung | ||||
| 079 | 421909-7 | 0.83 | 0.99 | |
| Kurbelgehäuse | ||||
| 080 | 154622-9 | 50.69 | 60.32 | |
| Gleitlager 51 | ||||
| 080A | 214656-5 | 5.09 | 6.06 | |
| Ring 40 | ||||
| 080B | 324568-5 | 6.38 | 7.59 | |
| Vibrationsplatte | ||||
| 081 | 423345-3 | 0.83 | 0.99 | |
| Passstück | ||||
| 082 | 419008-7 | 0.83 | 0.99 | |
| O-Ring 18 | ||||
| 083 | 213262-3 | 0.98 | 1.17 | |
| Verbindungsring | ||||
| 084 | 419006-1 | 2.84 | 3.38 | |
| Schraube 4X10 | ||||
| 085 | 911511-9 | 0.83 | 0.99 | |
| Kurbelwelle | ||||
| 086 | 324550-4 | 10.99 | 13.08 | |
| Kugellager 6004llu | ||||
| 087 | 211332-2 | 6.38 | 7.59 | |
| Sicherungsring S-20 | ||||
| 088 | 961060-6 | 0.83 | 0.99 | |
| Zahnrad 38 | ||||
| 089 | 226605-0 | 21.23 | 25.26 | |
| Unterlegscheibe 10 | ||||
| 090 | 253180-3 | 0.98 | 1.17 | |
| Dichtungsscheibe | ||||
| 091 | 421907-1 | 1.66 | 1.98 | |
| Getriebegehaeuse | ||||
| 092 | 154623-7 | 40.56 | 48.27 | |
| Nadellager 1010 Hm1810 | ||||
| 092A | 212075-9 | 3.12 | 3.71 | |
| Stift 4 | ||||
| 092B | 268136-3 | 0.83 | 0.99 | |
| Druckfeder 5 | ||||
| 093 | 233433-6 | 0.83 | 0.99 | |
| Wechselplatte Hr4010C | ||||
| 095 | 419018-4 | 1.67 | 1.99 | |
| Kugellager 608ddw | ||||
| 096 | 210005-4 | 4.45 | 5.30 | |
| Schüsselring 8 | ||||
| 097 | 345581-0 | 0.83 | 0.99 | |
| Konische Druckfeder | ||||
| 098 | 233936-0 | 0.83 | 0.99 | |
| Antriebsflansch | ||||
| 099 | 324549-9 | 6.70 | 7.97 | |
| Kugellager 6904 | ||||
| 103 | 211323-3 | 8.21 | 9.77 | |
| Drehmomentbegrenzer | ||||
| 104 | 135508-6 | 105.70 | 125.78 | |
| 38mm Unterlegscheibe | ||||
| 104A | 267456-2 | 0.83 | 0.99 | |
| Gewindebohrer 4x18 | ||||
| 105 | 265A48-7 | 0.83 | 0.99 | |
| Handgriffabdeckung Hr4010C | ||||
| 106 | 419036-2 | 8.59 | 10.22 | |
| Griff | ||||
| 107 | 419038-8 | 9.24 | 11.00 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 108 | 650567-4 | |||
| Schalterhalter | ||||
| 109 | 154626-1 | 2.48 | 2.95 | |
| Schwammtuch | ||||
| 109A | 423344-5 | 0.83 | 0.99 | |
| Kragenbuchse 6 | ||||
| 110 | 313124-6 | 2.38 | 2.83 | |
| Gewindeschneidschraube 5X25 | ||||
| 111 | 266041-8 | 0.83 | 0.99 | |
| Schalterknopf | ||||
| 112 | 419025-7 | 3.72 | 4.43 | |
| Gewindeschneidschraube 5X25 | ||||
| 113 | 266041-8 | 0.83 | 0.99 | |
| Staubschutz | ||||
| 114 | 421912-8 | 4.45 | 5.30 | |
| Staubdichtplatte | ||||
| 115 | 419014-2 | 2.36 | 2.81 | |
| Typenschild | ||||
| 116 | 861481-1 | 2.71 | 3.22 | |
| Griffbasis | ||||
| 117 | 419037-0 | 12.98 | 15.45 | |
| Sicherungsscheibe 5 | ||||
| 118 | 267066-5 | 0.83 | 0.99 | |
| Blechschraube 5x40 | ||||
| 119 | 266211-9 | 0.83 | 0.99 | |
| Druckfeder 11 | ||||
| 120 | 233434-4 | 1.24 | 1.48 | |
| Federfuhrung | ||||
| 121 | 419013-4 | 2.02 | 2.40 | |
| Drahtbaum Hr4011C | ||||
| 122 | 638406-8 | 1.75 | 2.08 | |
| Linse | ||||
| 123 | 419010-0 | 1.24 | 1.48 | |
| Blechschraube 4X14 Ga7020 A | ||||
| 124 | 266385-6 | 0.83 | 0.99 | |
| Geschwindigkeitsregelkreis | ||||
| 125 | 631657-2 | 44.96 | 53.50 | |
| Klemmstreifenbasis | ||||
| 126 | 419024-9 | 1.18 | 1.40 | |
| Zugentlastung | ||||
| 127 | 687169-3 | 0.83 | 0.99 | |
| Blechschraube 4X14 Ga7020 A | ||||
| 128 | 266385-6 | 0.83 | 0.99 | |
| Blechschraube 4X14 Ga7020 A | ||||
| 129 | 266385-6 | 0.83 | 0.99 | |
| Gewindebohrer 4x18 | ||||
| 130 | 265A48-7 | 0.83 | 0.99 | |
| Kabeltülle 10 | ||||
| 131 | 682560-0 | 1.67 | 1.99 | |
| Netzkabel 2x1.50 4.0mtr | ||||
| 132 | 695123-3 | 21.08 | 25.09 | |
| Gewindebohrer 4x18 | ||||
| 133 | 265A48-7 | 0.83 | 0.99 | |
| Unterdeckel | ||||
| 134 | 419032-0 | 6.38 | 7.59 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 135 | 931303-0 | |||
| Sicherungsscheibe 6x12mm | ||||
| 136 | 941151-9 | 0.83 | 0.99 | |
| Impeller 76 | ||||
| 137 | 241876-8 | 3.96 | 4.71 | |
| Fächerschnecke | ||||
| 138 | 419022-3 | 1.99 | 2.37 | |
| Kohlebürstensatz Cb350 | ||||
| 139* | 195004-6 | 5.71 | 6.79 | |
| Kohlebürsteneinheit | ||||
| 140 | 638715-5 | 6.38 | 7.59 | |
| Kohlebürsteneinheit | ||||
| 140A | 638715-5 | 6.38 | 7.59 | |
| Motor Gehäuse Hr4010C | ||||
| 141 | 154619-8 | 19.29 | 22.96 | |
| Befestigungsplatte Hr4010/11C | ||||
| 141A | 345650-7 | 1.24 | 1.48 | |
| Kragenbuchse 6 | ||||
| 142 | 324390-0 | 2.36 | 2.81 | |
| Kugellager 608ddw | ||||
| 143 | 210005-4 | 4.45 | 5.30 | |
| Isolierring | ||||
| 144 | 681650-6 | 5.06 | 6.02 | |
| Feld | ||||
| 145 | 625758-6 | 27.90 | 33.20 | |
| Gewindeschneidende Schraube Pt 5x55 Hr5001C A | ||||
| 146 | 266095-5 | 0.98 | 1.17 | |
| Anker | ||||
| 147 | 513633-7 | 77.67 | 92.43 | |
| Umkehrplatte Hr4010C | ||||
| 148 | 419021-5 | 4.44 | 5.28 | |
| Unterlegscheibe 12 | ||||
| 149 | 253084-9 | 0.83 | 0.99 | |
| Kugellager 6201llu | ||||
| 150 | 211137-0 | 5.06 | 6.02 | |
| Keerring 10 | ||||
| 151 | 213231-4 | 5.71 | 6.79 | |
| Bus 12 | ||||
| 152 | 331596-3 | 5.06 | 6.02 | |
| Kurbelgehäusedeckel | ||||
| 153 | 419033-8 | 12.80 | 15.23 | |
| Schwamm | ||||
| 154 | 421939-8 | 0.83 | 0.99 | |
