Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita HT2576E'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

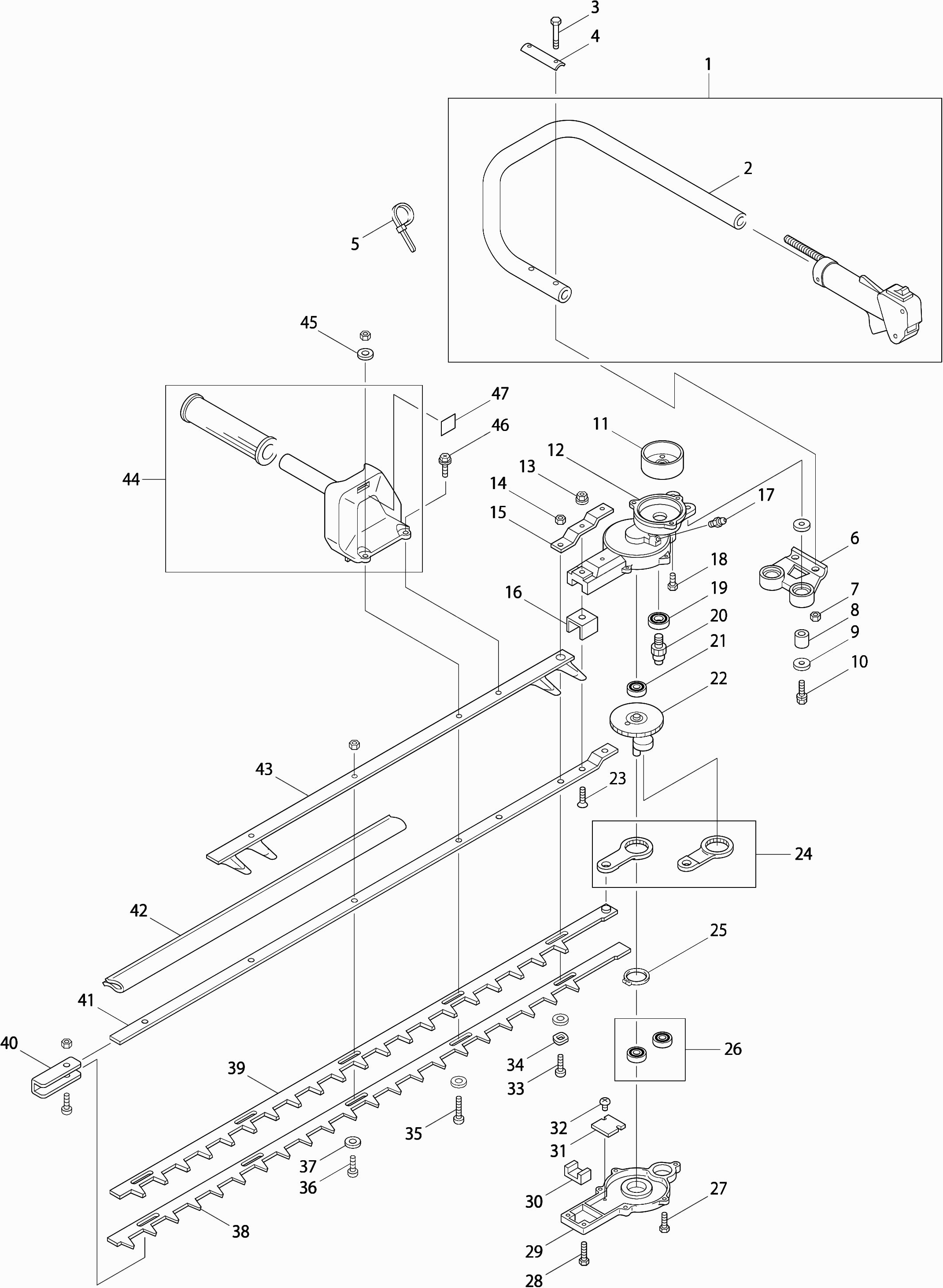

Zeichnungen der Makita HT2576E
Teileliste der Makita HT2576E
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Handgriff+Gaszug Htr7610 | ||||
| 001 | 0340047000 | 68.20 | 81.16 | |
| Handgriff Li | ||||
| 002 | 1361490000 | 26.40 | 31.42 | |
| Bolzen M5X30 Htr7610 * | ||||
| 003 | 0040050301 | 1.20 | 1.43 | |
| Griffhalter | ||||
| 004 | 1361030000 | 6.00 | 7.14 | |
| Bündelband Htr7610 | ||||
| 005 | 0035002100 | 1.00 | 1.19 | |
| Griffhalter | ||||
| 006 | 1361000000 | 10.80 | 12.85 | |
| Mutter M5 Htr7610 * | ||||
| 007 | 0150050000 | 1.20 | 1.43 | |
| Anti-Vibrations-Gummi | ||||
| 008 | 1361020000 | 5.71 | 6.79 | |
| Klemmgummi | ||||
| 009 | 1361040000 | 3.60 | 4.28 | |
| Bolzen M6X35 Htr5600 | ||||
| 010 | 0054060350 | 2.40 | 2.86 | |
| TROMMEL | ||||
| 011 | 1361410000 | 16.50 | 19.64 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 012 | 0326100002 | |||
| Flanschmutter M5 | ||||
| 013 | 162050000K | 1.00 | 1.19 | |
| Sechskantschraube M6 | ||||
| 014 | 164060000K | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 015 | 0325102004 | |||
| Führungstafel | ||||
| 016 | 3251030040 | 8.40 | 10.00 | |
| Schmiernippel M6 Htr5600 | ||||
| 017 | 0055000100 | 4.80 | 5.71 | |
| Bolzen M6X16 Htr7610 * | ||||
| 018 | 0054060160 | 2.40 | 2.86 | |
| Kugellager Uu 6001 Htr5600 | ||||
| 019 | 0354060010 | 17.60 | 20.94 | |
| Getriebewelle | ||||
| 020 | 1361420000 | 38.50 | 45.82 | |
| Kugellager 608Zz A | ||||
| 021 | 210046-0 | 1.20 | 1.43 | |
| Getriebe | ||||
| 022 | 1360030000 | 104.50 | 124.36 | |
| Schraube M5X20 Htr5600 | ||||
| 023 | 0011050205 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 024 | 1A044000TE | |||
| Sperrring Stw-26 Eh561 * | ||||
| 025 | 283026000K | 2.40 | 2.86 | |
| Kugellager 608Zz A | ||||
| 026 | 210046-0 | 1.20 | 1.43 | |
| Bolzen M6X16 Htr5600 A | ||||
| 027 | 0054050160 | 1.20 | 1.43 | |
| Bolzen M6X16 Htr5600 A | ||||
| 028 | 0054050160 | 1.20 | 1.43 | |
| Skala A | ||||
| 029 | 3251010020 | 30.80 | 36.65 | |
| Dämpfungsfilz | ||||
| 030 | 3251040040 | 8.40 | 10.00 | |
| Pleuelplatte Eh561 | ||||
| 031 | 0301100000 | 7.20 | 8.57 | |
| Schraube M3X5 Htr5600 | ||||
| 032 | 0010030050 | 1.20 | 1.43 | |
| Schraube M6X22 Htr5600 P | ||||
| 033 | 0040003009 | 3.60 | 4.28 | |
| Federscheibe | ||||
| 034 | 229060000K | 1.20 | 1.43 | |
| Schraube Htr7610 | ||||
| 035 | 0040004009 | 3.60 | 4.28 | |
| Schraube für Klinge (l=19) | ||||
| 036 | 040002009A | 4.45 | 5.30 | |
| Unterlegscheibe für Schneidklinge Eh561 | ||||
| 037 | 0082500000 | 1.20 | 1.43 | |
| Untermesser | ||||
| 038 | 6018505301 | 41.77 | 49.71 | |
| Obermesser | ||||
| 039 | 6018505200 | 41.77 | 49.71 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 040 | 0271450000 | |||
| Klingenführungsplatte | ||||
| 041 | 1361160000 | 57.20 | 68.07 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 042 | 028109009A | |||
| Schutzstück | ||||
| 043 | 1361910000 | 16.50 | 19.64 | |
| Griff R Htr7610 A | ||||
| 044 | 0024004000 | 46.20 | 54.98 | |
| Niete M6 Htr7610 P | ||||
| 045 | 0207060104 | 1.20 | 1.43 | |
| Bolzen M6X20 Htr7610 | ||||
| 046 | 0055060201 | 2.40 | 2.86 | |
| Warnhinweisetikett Eh760 | ||||
| 047 | 0736359980 | 9.60 | 11.42 | |
| Schraubenbaugruppe Htr5600 * | ||||
| 048 | 0140059290 | 1.00 | 1.19 | |
| Auspuffkappe | ||||
| 049 | 5253500500 | 9.60 | 11.42 | |
| Bolzen | ||||
| 050 | 266754-1 | 2.40 | 2.86 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 051 | 5253071000 | |||
| Auspuffdichtung | ||||
| 052 | 5253500102 | 2.40 | 2.86 | |
| Met.schraube Ph M5x14mm Ck | ||||
| 053 | 266809-2 | 1.00 | 1.19 | |
| Unterlegscheibe Eh561 * | ||||
| 054 | 0200070010 | 1.20 | 1.43 | |
| Zylinderabdeckung | ||||
| 055 | 5255500301 | 10.80 | 12.85 | |
| Distanzscheibe | ||||
| 056 | 5503503001 | 2.40 | 2.86 | |
| Zündkerzenkappe | ||||
| 057 | 5237503301 | 6.00 | 7.14 | |
| Schutzhülle Eh561 | ||||
| 058 | 0851049950 | 2.40 | 2.86 | |
| Durchführung Eh561 15X7X2Mm * | ||||
| 059 | 5257500300 | 2.40 | 2.86 | |
| Zündkerzenfeder Ebh253U A | ||||
| 060 | 324891-8 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 061 | 0119059630 | |||
| Zylinder | ||||
| 062 | 318762-9 | 92.40 | 109.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 063 | 0650149721 | |||
| Distanzscheibe Rpt250 A | ||||
| 064 | 424450-9 | 2.40 | 2.86 | |
| Isolation | ||||
| 065 | 141056-5 | 9.60 | 11.42 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 066 | 6165500201 | |||
| Schraube 5X25 P | ||||
| 067 | 0140059500 | 1.20 | 1.43 | |
| Zündung | ||||
| 068 | 5257001021 | 24.20 | 28.80 | |
| Schraube 4x20 | ||||
| 069 | 911138-5 | 1.00 | 1.19 | |
| Zylinderdichtung | ||||
| 070 | 442171-1 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 071 | 5242500701 | |||
| Kolben | ||||
| 072 | 5232501902 | 13.20 | 15.71 | |
| Kolbenbolzen | ||||
| 073 | 257781-9 | 3.60 | 4.28 | |
| Sprengring für Kolbenbolzen | ||||
| 074 | 233976-8 | 1.00 | 1.19 | |
| Kurbelwelle | ||||
| 075 | 5252002002 | 124.30 | 147.92 | |
| Starteinrichtung | ||||
| 076 | 5255052000 | 16.50 | 19.64 | |
| Riemenscheibe (1) | ||||
| 077 | 5255505900 | 3.60 | 4.28 | |
| Schraubenset | ||||
| 078 | 5195002060 | 2.40 | 2.86 | |
| Schwingarm | ||||
| 079 | 325923-4 | 2.40 | 2.86 | |
| Innenbuchse | ||||
| 080 | 451938-6 | 2.40 | 2.86 | |
| Seilspule Eh490V A | ||||
| 081 | 452972-9 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 082 | 5255016020 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 083 | 5195002050 | |||
| Damper | ||||
| 084 | 5255001040 | 3.60 | 4.28 | |
| Startergriff | ||||
| 085 | 424319-7 | 3.60 | 4.28 | |
| Schild | ||||
| 086 | 6019509100 | 6.00 | 7.14 | |
| Schraubenbaugruppe Htr5600 * | ||||
| 087 | 0140049760 | 1.00 | 1.19 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 088 | 5255505700 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 089 | 0140059350 | |||
| Klammer | ||||
| 090 | 345963-6 | 1.00 | 1.19 | |
| Bolzen | ||||
| 091 | 5257501400 | 3.60 | 4.28 | |
| Federring Rbc310-G2400- * | ||||
| 092 | 0032006000 | 1.00 | 1.19 | |
| Niete RBC230-G24-350 P | ||||
| 093 | 0031206000 | 1.00 | 1.19 | |
| Magneto-Rotor-Komp. | ||||
| 094 | 5257041010 | 59.40 | 70.69 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 095 | 266700-4 | |||
| Kurbelgehäuse | ||||
| 096 | 5251003000 | 59.40 | 70.69 | |
| Öldichtung | ||||
| 096A | 213628-7 | 2.40 | 2.86 | |
| Kugellager 6001C3 Rpt250 A | ||||
| 096B | 210113-1 | 6.00 | 7.14 | |
| Kurbelgehäusedichtung | ||||
| 097 | 424447-8 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 098 | 5256002000 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 099 | 1181240000 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 100 | 0140059350 | |||
| Gewindebolzen M6x14mm | ||||
| 101 | 266703-8 | 1.20 | 1.43 | |
| Halter | ||||
| 102 | 6202500000 | 3.60 | 4.28 | |
| Ring | ||||
| 103 | 267429-5 | 1.20 | 1.43 | |
| Kupplungsfeder C10fsh | ||||
| 104 | 5238500500 | 2.40 | 2.86 | |
| Kupplungsschuh | ||||
| 105 | 6252500801 | 8.40 | 10.00 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 106 | 0200089911 | |||
| Inbusschraube M6x25mm | ||||
| 107 | 266864-4 | 2.40 | 2.86 | |
| Rohr | ||||
| 108 | 5256012001 | 6.00 | 7.14 | |
| Schlauchklemme IAS 3 | ||||
| 109 | 345920-4 | 1.00 | 1.19 | |
| Kraftstofffilter | ||||
| 110 | 163447-0 | 11.00 | 13.09 | |
| BENZINTANK | ||||
| 111 | 5256025000 | 13.20 | 15.71 | |
| Schraubenbaugruppe Htr5600 * | ||||
| 112 | 0140059290 | 1.00 | 1.19 | |
| Benzin/Ölkappe cpl | ||||
| 113 | 168668-9 | 24.20 | 28.80 | |
| Benzin/Ölkappe cpl | ||||
| 114 | 168668-9 | 24.20 | 28.80 | |
| Benzin/Ölkappe cpl | ||||
| 115 | 168668-9 | 24.20 | 28.80 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 116 | 0150059800 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 117 | 5103502801 | |||
| Schraube Kabel Einstellung | ||||
| 118 | 5316020020 | 6.00 | 7.14 | |
| Mutter M6 Htr5600 A | ||||
| 119 | 0022706000 | 1.00 | 1.19 | |
| Neuer Kabelträger | ||||
| 120 | 5256501900 | 6.00 | 7.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 121 | 5103502801 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 122 | 5256085000 | |||
| Seegering E-3 A | ||||
| 123 | 257964-1 | 7.20 | 8.57 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 124 | 5236018040 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 125 | 5206008030 | |||
| Gasklappe kompl | ||||
| 126 | 5196002010 | 27.50 | 32.72 | |
| O-Ring 2 | ||||
| 127 | 213538-8 | 4.80 | 5.71 | |
| Sprühgerät | ||||
| 128 | 326085-1 | 9.60 | 11.42 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 129 | 5246001030 | |||
| Pumpendiaphragma | ||||
| 130 | WJ00009599 | 3.96 | 4.71 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 131 | 352010-6 | |||
| Pumpengehaeuse | ||||
| 132 | 5256007010 | 34.10 | 40.58 | |
| Membrandichtung | ||||
| 133 | 442154-1 | 7.20 | 8.57 | |
| Membran | ||||
| 134 | 168620-7 | 38.50 | 45.82 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 135 | 5236046060 | |||
| Förderpumpe | ||||
| 136 | 424314-7 | 11.00 | 13.09 | |
| Pumpendeckel Ebh253U A | ||||
| 137 | 346270-0 | 7.20 | 8.57 | |
| Parker 3X24Mm Ck A | ||||
| 138 | 266582-4 | 3.60 | 4.28 | |
| O-Ring Rbc201 A | ||||
| 139 | 213632-6 | 1.20 | 1.43 | |
| Neues Luftfiltergehäuse | ||||
| 140 | 5253003020 | 24.20 | 28.80 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 141 | 5203004010 | |||
| Luftfilterdeckel | ||||
| 142 | 5253020010 | 10.80 | 12.85 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 143 | 0043305650 | |||
